Considere as características técnicas descritas abaixo.
I. Aplicado em circuitos de cargas indutivas.
II. Curva tempo × corrente ultrarrápida.
III. Possui contatos do tipo faca.
IV. Possui elemento sinalizador de corrente nominal por código de cores.
Caracterizam o fusível NH o que consta APENAS em
A
I e IV.
B
II, III e IV.
C
II e IV.
D
I, II e III.
E
I e III.
O dimensionamento e a localização de subestações, em uma planta industrial, dependem de fatores técnicos, como o espaço físico disponível e certos fatores econômicos. Sobre o dimensionamento e a localização de subestações, é INCORRETO afirmar que
A
a subestação pode ser localizada em um único ponto da indústria ou pode ser distribuída em vários pontos, geralmente próximos aos centros de carga.
B
quanto maior a capacidade da subestação, maior o custo por kVA, devido aos custos de operação e de manutenção.
C
quanto menor o número de subestações unitárias de capacidade elevada, menor
será o emprego de cabos de média tensão e maior será o uso de cabos de baixa tensão.
D
quanto maior o número de subestações unitárias, maior será o emprego de cabos
de média tensão.
E
desde que convenientemente localizadas, quanto maior o número de subestações
unitárias, menor será o emprego de cabos de baixa tensão.
É CORRETO afirmar que, na manutenção de equipamentos eletroeletrônicos,
A
diante de uma pane elétrica, deve-se verificar primeiramente a alimentação elétrica, checando- se a tensão da rede e, posteriormente, os fusíveis.
B
quando ocorre uma sobrecarga em que se ultrapassa o valor da corrente suportável por um fusível, esse chaveia o circuito para outra fonte de alimentação.
C
quando se conferem as condições de um fusível, deve-se manter o equipamento energizado pela rede elétrica, do contrário não será possível verificar continuidade de corrente.
D
a inspeção visual é suficiente para se verificar o estado de qualquer fusível.
E
o teste de continuidade deve apresentar resistência elevada, garantindo que a impedância entre os terminais permaneça íntegra.
Considerando as informações do texto 6A2AAA, bem como a
tabela apresentada, assinale a opção que indica o tipo de disjuntor
que um projetista deve escolher para que consiga um sistema
com melhor custo benefício no que se refere ao elemento de
proteção para o equipamento I, em conformidade com a
normatização vigente.
A
curva C, 25 A
B
curva B, 25 A
C
curva B, 30 A
D
curva B, 20 A
E
curva C, 20 A
Observe a seguir, a fotografia do instrumento.
Este instrumento é adequado para se medir a:
A
resistência de contato em disjuntores.
B
relação de espiras de transformadores.
C
isolação elétrica dos fios e cabos.
D
rigidez dielétrica do óleo isolante.
E
corrente de magnetização dos núcleos.
Com vistas a futuras ampliações dos quadros de
distribuição, deve ser previsto espaço de reserva com
base no número de circuitos com que o quadro for
efetivamente ocupado. Em vista disso, se a quantidade
de circuitos efetivamente ocupado for de 24 circuitos, o
espaço mínimo destinado à reserva (em número de
circuitos) deverá ser de:
A
1.
B
2.
C
3.
D
4.
E
5.
Considere uma subestação com dois transformadores em paralelo de potências nominais 1000 kVA e 2000 kVA com impedâncias percentuais iguais a 1,0% e 2,0%, respectivamente. Sabendo-se que a demanda solicitada é de 2 MVA, o carregamento percentual do primeiro transformador é:
A
95,0%
B
80,0%
C
75,0%
D
100,0%
E
50,0 %
Pode-se classificar as subestações em função de suas atribuições no sistema elétrico e também em função da sua configuração de barra. A seleção correta da configuração de barra é fator importante na confiabilidade do sistema de potência a qual essa subestação pertence. Nesse contexto, as subestações com
A
barra dupla com disjuntor e meio apresentam custo reduzido e conectividade concentrada.
B
anel simples são pouco afetadas quando ocorrem contingências simples, externas ou internas.
C
barra dupla e disjuntor simples apresentam custo elevado e conectividade distribuída.
D
anel duplo são utilizadas em sistemas elétricos que requerem menor segurança e disponibilidade.
E
barra e meia e disjuntor duplo são empregadas quando há poucos bays e baixa capacidade de potência por bay.
Considere uma subestação de consumidor de 13.800 V/380 V com dois transformadores de força operando em paralelo, com as seguintes características:
Transformador | Potência nominal (kVA) | Impedância percentual (%) |
I | 500 | 3 |
II | 500 | 4,5 |
No que diz respeito à distribuição de carga entre os transformadores I e II, sabendo-se que a potência de carga é igual a 900 kVA, é correto afirmar que
A
o transformador I está com sobrecarga de 8 % e a potência solicitada do transformador II é de 360 kVA.
B
os transformadores I e II estão com subcarga de 10%, pois a potência solicitada de ambos é de 450 kVA.
C
a potência solicitada do transformador I é de 540 kVA e o transformador II está com sobrecarga de 28%.
D
os transformadores I e II estão com sobrecarga de 125% e 50% respectivamente.
Uma subestação é dotada de um transformador 203 MVA com tensão de linha no primário igual a 200 kV. O valor da relação de transformação do transformador de corrente (TC) que monitora a corrente no primário é 20.
Sabendo-se que, na saída do TC, a corrente é 3 A, o valor da corrente elétrica de linha no primário é de
A
20 A.
B
30 A.
C
50 A.
D
60 A.
E
90 A.
A mufla é um tipo de terminal primário que serve para garantir
a deflexão do campo elétrico.
C
Certo
E
Errado
Para o recebimento de energia elétrica de uma concessionária por meio da rede de distribuição primária, uma unidade consumidora particular necessita providenciar a construção de uma subestação de energia, chamada Subestação de Consumidor.
Entre os elementos que, em geral, compõem tal subestação, encontra-se a Entrada de Serviço.
Assinale a alternativa que apresenta CORRETAMENTE algumas das várias partes da Entrada de Serviço.
A
Ponto de ligação, ramal de ligação, ponto de entrega e ramal de entrada.
B
Poste da rede, condutores aéreos, poste particular e centro de medição.
C
Condutores elétricos, edificações, transformadores e medidores de energia.
D
Ramais de ligação, subestação, transformadores e dispositivos de proteção.
E
Condutores elétricos, isoladores, postes e medidores de energia.
Fusíveis de ação retardada e chaves magnéticas com relés
térmicos são dispositivos utilizados, entre outras
funcionalidades, para proteger motores contra sobrecarga
e curto-circuito.
C
Certo
E
Errado
Usando o método nodal e o de malhas, assinale a opção correta no que se refere à análise do circuito apresentado.
A
Se o nó identificado por X for definido como o nó de
referência, então a tensão do nó identificado por Z será
positiva.
B
O circuito possui um supernó e uma supermalha.
C
As tensões dos nós identificados por X e Y são iguais.
D
Para a realização do cálculo das tensões nodais com relação
a um nó de referência, é necessário resolver um conjunto de
três equações linearmente independentes.
E
Para o cálculo das correntes de malha do circuito, deve-se
resolver um conjunto de três equações linearmente
independentes.
Caso a central de lógica seja construída usando-se transistores
da família MOS, o circuito lógico deverá ser manuseado com
maior cuidado, uma vez que esses transistores são mais
suscetíveis à queima por eletrostática que os da família TTL.
C
Certo
E
Errado
O transformador de corrente cujo enrolamento primário é
constituído por uma barra montada permanentemente por meio do
seu próprio núcleo é do tipo
A
bucha.
B
enrolado.
C
barra.
D
núcleo dividido.
E
janela.
Do barramento secundário de uma subestação com um transformador de 50MVA –138/34,5 kV partem dois alimentadores que possuem as seguintes características diárias de carga em MW:
Tabulação da demanda diária da carga dos alimentadores:
HORA | ALIMENTADOR Nº1 DEMANDA - MW | ALIMENTADOR Nº2 DEMANDA -MW |
0-1 | 5,00 | 0,00 |
1-2 | 5,00 | 0,00 |
2-3 | 5,00 | 0,00 |
3-4 | 5,00 | 0,00 |
4-5 | 5,00 | 0,00 |
5-6 | 5,00 | 0,00 |
6-7 | 5,00 | 0,00 |
7-8 | 20,00 | 10,00 |
8-9 | 20,00 | 10,00 |
9-10 | 20,00 | 10,00 |
10-11 | 20,00 | 10,00 |
11-12 | 20,00 | 10,00 |
12-13 | 20,00 | 10,00 |
13-14 | 20,00 | 10,00 |
14-15 | 20,00 | 10,00 |
15-16 | 20,00 | 10,00 |
16-17 | 20,00 | 10,00 |
17-18 | 20,00 | 10,00 |
18-19 | 5,00 | 0,00 |
19-20 | 5,00 | 0,00 |
20-21 | 5,00 | 0,00 |
21-22 | 5,00 | 0,00 |
22-23 | 5,00 | 0,0 |
23-24 | 5,00 | 0,00 |
Considerando que, em todos os horários, o fator de potência das cargas é unitário, o fator de demanda em percentagem para esta subestação é
A
40%.
B
20%.
C
80%.
D
60%.
E
90%.
Se um equipamento monofásico conectado a uma das fases for
desligado, fazendo que a carga trifásica passe a funcionar de
forma desequilibrada, absorvendo potência total de 630 kW
e com fator de potência unitário em cada fase, então a corrente
em cada fase da carga terá magnitude igual a 1 A.
C
Certo
E
Errado

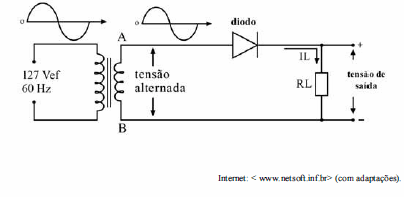

Considerando a figura, que apresenta um conversor cujos componentes são ideais, assinale a opção correta.
A
A forma de onda na tensão de saída é idêntica à forma de onda
no secundário do transformador.
B
O circuito representa um conversor controlado.
C
Adicionando-se um capacitor na saída do diodo, em paralelo
com a carga, o circuito torna-se um retificador com filtro.
D
O valor eficaz da tensão de saída é igual ao valor eficaz da
tensão no secundário do transformador.
E
Se o diodo for invertido, a forma de onda no componente RL
não sofrerá alteração.
Analise as seguintes proposições referentes a subestações:
I) Quando se deseja passar um circuito aéreo de um cubículo metálico fechado para outro cubículo do mesmo material e características, são utilizadas buchas de passagem de uso interno-interno.
II) Nos relés primários de ação direta, o acionamento do disjuntor dá-se via bobina de abertura, alimentada em corrente alternada, dispensando o emprego de banco de baterias.
III) As chaves seccionadoras devem ser operadas com o circuito a vazio, a não ser que sejam do tipo interruptoras que podem operar sob carga.
Após a análise das proposições acima, assinale a resposta que contém APENAS itens corretos:
A
II e III.
B
I e III.
C
I e II.
D
III.
E
II.
