O arranjo do tipo disjuntor-e-meio é o mais indicado para ser
utilizado na subestação de prédio comercial, por apresentar
confiabilidade e baixo custo de equipamentos e instalação.
C
Certo
E
Errado
Os acionamentos dos disjuntores de subestações podem ser monopolares ou tripolares. O acionamento dos disjuntores pode ocorrer, por exemplo, por meio de solenoide, mola e ar comprimido.
C
Certo
E
Errado
A incorporação de dispositivos FACTS na operação de sistemas elétricos, além de abrir um enorme campo para a aplicação da tecnologia de controle de alta potência, ao mesmo tempo permite utilizar melhor a infraestrutura de transmissão já disponível. No entanto, como uma maior difusão do uso dessas tecnologias ainda depende de avanços no nível da potência controlável por meio eletrônico, tem-se que continuar contando com os dispositivos clássicos para:
A
dirigir o fluxo de potência por caminhos mais adequados.
B
fazer a integração entre sistemas CC e CA.
C
controlar o nível da tensão do sistema.
D
ampliar a capacidade de transmissão das linhas já existentes.
E
operar linhas em paralelo, mesmo que tenham diferentes capacidades.
Conforme um projeto de uma nova subestação, foi previsto dois transformadores em paralelo com as seguintes especificações para este conjunto: 500kVA, 13800//220/127V, Z = 5% sob 13.8KV; In = 21/1312 A
Potência de Curto Circuito Informada pela Concessionária de Energia: 100 MVA. Diante das especificações acima, a capacidade de interrupção mínima dos disjuntores do quadro de distribuição deve ser de:
A
30 kA.
B
25 kA.
C
50 kA.
D
100 kA.
O para-raios é um dispositivo de proteção contra surtos de tensão, como, por exemplo, as sobretensões devido às manobras de equipamentos. O desenvolvimento de resistores não lineares de óxido de zinco permitiu a fabricação de para-raios desprovidos de centelhadores.
C
Certo
E
Errado
Considerando 3,14 como valor aproximado para π, é correto afirmar que, para o galvanômetro com as propriedades referidas, se a deflexão do ponteiro ilustrado na figura for de 30º, então o torque será inferior a 1,80 × 10–6 N × m.
C
Certo
E
Errado
Os galvanômetros são mais apropriados para medições em
circuitos de corrente alternada.
C
Certo
E
Errado
O dispositivo identificado por V é um disjuntor de
transferência, e os identificados por III e IV são denominados
disjuntores de bay.
C
Certo
E
Errado
O galvanômetro é um exemplo de transdutor eletromecânico,
independentemente de estar operando como voltímetro ou
como amperímetro.
C
Certo
E
Errado
Em uma instalação industrial a potência de
curto-circuito na entrada da subestação e de
aproximadamente 200 kVA, sendo 500 kVA a
potência do trafo da subestação. Qual o valor
aproximado da reatância (p.u) reduzida do sistema?
Considere tensão de base=tensão de entrada do
trafo e potência de base=potência do Trafo.
A
0,4.
B
0,8.
C
1,5.
D
2,5.
Os cabos de aço de tração empregados em elevadores
devem ser mantidos limpos e lubrificados. A alma dos
cabos novos vem impregnada de óleo, o que preserva
os mesmos durante o período de armazenagem, garante
a lubrificação necessária durante certo tempo de
funcionamento do elevador e protege contra a corrosão.
A manutenção preventiva deverá verificar quando a
lubrificação deverá ser renovada. Em relação a esses
cuidados é correto afirmar que:
A
Cabos para tração de elevadores devem
obrigatoriamente ter alma sintética, portanto devem
ser limpos com vapor.
B
Não deve-se utilizar solventes para a limpeza dos
cabos de aço.
C
Um método eficiente para limpeza é comprimir um
pedaço de carpete de fibra sintética no topo da
máquina e, então, os cabos de tração serão limpos
enquanto se movimentam.
D
Os cabos devem inicialmente ser limpos com solvente
e depois lubrificados.
Nos disjuntores de baixa tensão, a inspeção deve ser constituída dos ensaios de tipo e de rotina, devendo ser realizada nas instalações do fabricante, salvo acordo em contrário entre fabricante e comprador. Os ensaios de rotina são os seguintes: verificação da calibração, tensão aplicada e:
A
elevação de temperatura.
B
durabilidade mecânica e elétrica.
C
verificação das capacidades de interrupção de curto-circuito.
D
tensão suportável à frequência nominal.
E
operação mecânica.
O transformador de corrente deverá ser instalado em série,
entre o transformador de potencial e o medidor de energia
elétrica.
C
Certo
E
Errado
As dimensões físicas como altura, largura e comprimento do
transformador de potência e do transformador de potencial
utilizados na subestação são muito semelhantes, com variações
inferiores a 10%.
C
Certo
E
Errado
Na situação mostrada na figura abaixo, que ilustra uma subestação com esquema do tipo barramento simples, caso o transformador B apresente defeito, ocorrerá um desligamento completo da subestação, mesmo que o transformador A esteja operando corretamente.
C
Certo
E
Errado
Caso haja um curto-circuito fase-fase no ponto considerado, a
intensidade da corrente de falta resultante será superior à
intensidade da corrente de falta trifásica.
C
Certo
E
Errado
92 Nesse tipo de configuração, a barra e o bay de transferência
ficam ligados por cerca de 98% do intervalo de tempo que a
subestação opera.
C
Certo
E
Errado

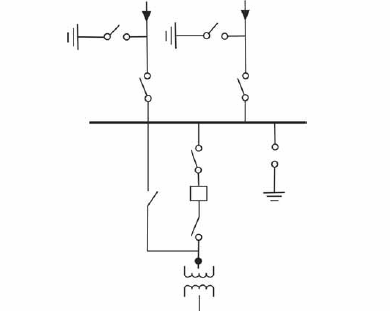

O arranjo de subestação com duas entradas radiais ilustrado na figura abaixo só permite a alimentação da subestação por uma entrada de cada vez, o que causa o desligamento da carga em caso de necessidade de transferência de fonte.
C
Certo
E
Errado
Em situações de emergência, as chaves de bypass em um
arranjo de barra principal e transferência servem para conectar
o barramento de transferência à terra, isolando-o do
barramento principal.
C
Certo
E
Errado
