Ao ser considerada a utilização dos equipamentos para uma mesma classe de tensão, conclui-se que os disjuntores com isolação a SF6 têm menor capacidade de interrupção que os disjuntores a grande volume de óleo.
C
Certo
E
Errado

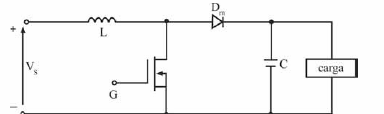

A figura abaixo ilustra um conversor CC-CC em que a tensão de alimentação Vs é superior à tensão na carga.
C
Certo
E
Errado
As indicações 1, 2 e 3 no circuito são referentes,
respectivamente, à chave que secciona a barra, à chave
de by-pass no disjuntor e à chave transversal na entrada
de alimentação para os transformadores.
C
Certo
E
Errado
No caso de o transformador ser removido para eventual
manutenção, chaves secionadoras de abertura sem carga, tanto
no primário quanto no secundário do transformador, deverão
ser instaladas. No entanto, se essas chaves forem dotadas de
um relé de impedância, não será necessário instalar um
disjuntor na subestação, pois as chaves mais relé executarão a
mesma função do disjuntor.
C
Certo
E
Errado
Quanto às condições necessárias para instalação de dois ou mais transformadores em paralelo em subestações consumidoras, analise as afirmativas:
1- Os transformadores devem ter o mesmo deslocamento angular.
2- As tensões secundárias devem ser necessariamente iguais.
3- As impedâncias percentuais devem ser necessariamente iguais.
4- Os fatores de potência de curto-circuito devem ser iguais.
5- As potências nominais devem ser necessariamente iguais.
6- A alimentação primária das unidades deve ter as mesmas características elétricas.
Estão corretas:
A
somente 2, 3, 5 e 6.
B
somente 2, 5 e 6.
C
somente 1, 2, 4 e 6.
D
somente 1, 2, 5 e 6.
E
1, 2, 3, 4, 5 e 6.
Em uma rede elétrica, os para-raios devem ser instalados
adequadamente em uma subestação isolada a ar e em local
próximo a cada transformador de corrente (TC), o que garante
a proteção dos equipamentos da subestação contra eventuais
correntes de fuga, típicas de TC, e contra correntes produzidas
durante sobretensões externas ou internas.
C
Certo
E
Errado
A potência térmica de um transformador de potencial é a maior
potência aparente que ele pode fornecer em regime
permanente, sob tensão e frequência nominais, sem que se
excedam os limites de temperatura para a sua classe de
isolamento.
C
Certo
E
Errado
Em subestações com nível de tensão de 13,8 kV, não é
recomendado o uso de arranjos com configuração barra dupla
com disjuntor e meio, devido, entre outros fatores, aos custos
elevados desse tipo de arranjo para subestações dessa natureza.
C
Certo
E
Errado
A equipe de eletricistas responsável pela montagem e
manutenção da subestação necessitará de treinamento de
segurança específico em sistemas elétricos de potência,
conforme consta da norma regulamentadora NR10.
C
Certo
E
Errado
A
A corrente eficaz (rms) no prim¨¢rio do
transformador ser¨¢ de 3 A se a pot¨ºncia m¨¦dia
fornecida ao pr¨¦dio p¨²blico for de 26 KW.
B
A corrente eficaz (rms) no secund¨¢rio do
transformador ser¨¢ de 250 A se a pot¨ºncia m¨¦dia
fornecida ao pr¨¦dio p¨²blico for de 26 KW.
C
A relação de espiras Np/Ns do transformador ¨¦ 150.
D
A carga resistiva do circuito prim¨¢rio do
transformador ser¨¢ 6.500 ¦¸ se a pot¨ºncia m¨¦dia
fornecida ao pr¨¦dio p¨²blico for de 26 KW.
E
A carga resistiva do circuito secund¨¢rio do
transformador não ¨¦ poss¨ªvel de se calcular por falta
de dados.
Podemos definir a Manutenção como um conjunto de
atividades que têm como objetivo conservar em
condições operacionais satisfatórias o patrimônio da
empresa, prédios, máquinas, utilidades, etc. Existem
basicamente três tipos de manutenção. À manutenção
efetuada com a máquina em funcionamento utilizandose
de instrumentos que podem prognosticar as falhas e
determinar trocas de componentes (normalmente se
utilizam analisadores de vibrações) dá-se o nome de:
A
Manutenção adaptativa.
B
Manutenção preventiva.
C
Manutenção preditiva.
D
Manutenção corretiva.
As subestações podem ser classificadas de acordo com sua
função no sistema elétrico. Uma subestação de chaveamento,
por exemplo, é aquela que converte a tensão de suprimento
para um nível diferente, maior ou menor.
C
Certo
E
Errado
As chaves secionadoras são dispositivos utilizados para isolar
equipamentos, barramentos ou trechos de linha de transmissão.
Em uma chave de operação por vara de manobra — tipo H —,
a abertura ou o fechamento ocorre por meio do engate da vara
de manobra em um gancho ou olhal apropriado.
C
Certo
E
Errado
O elevador a cabo de aço consiste em uma torre, em cujo
interior se move uma cabine, tracionada por um cabo de
aço, que se enrola no carretel de um guincho, movido
por um motor elétrico. Já nos elevadores de carga e
passageiros pelo sistema de cremalheira a elevação da
cabine é executada por um sistema de cremalheirapinhão
acionado por um moto-redutor elétrico. Fazendose
um comparativo entre os elevadores de cremalheira e
os elevadores à cabo de aço, assinale a alternativa
correta.
A
Elevadores de cremalheira apresentam um padrão de
segurança mais alto que elevadores à cabo de aço.
B
Elevadores de cremalheira apresentam custos de
instalação mais altos que os elevadores à cabo d e
aço.
C
Elevadores à cabo de aço apresentam um sistema de
frenagem mais eficiente que os elevadores de
cremalheira.
D
Elevadores à cabo de aço apresentam custos de
manutenção menores que elevadores de cremalheira.
A respeito das configurações das subestações, relacione seus tipos com as características apresentadas.
Tipos de configurações:
• Barra Dupla, um disjuntor
• Barramento em Anel
• Barra simples seccionada
Características:
( ) O sistema deve ser projetado para suportar a totalidade das cargas.
( ) Permite a manutenção dos disjuntores dos alimentadores sem o desligamento da subestação.
( ) Em caso de falha da barra, somente são desligados os alimentadores conectados a seção afetada.
Assinale a opção que mostra a relação correta, de cima para baixo.
A
2 – 3 – 1
B
2 – 1 – 3
C
3 – 1 – 2
D
3 – 2 – 1
E
1 – 2 – 3
A barra I é denominada barra de transferência, e a II, barra
principal.
C
Certo
E
Errado
No ponto em questão, a corrente de curto-circuito monofásico
é 20% superior à corrente de curto-circuito trifásico.
C
Certo
E
Errado
Se, para eliminar um defeito, o tempo de abertura do disjuntor
D for de 2 s, então a máxima corrente de curto-circuito
simétrica admissível que poderá passar pelo enrolamento
primário do TC será superior a 3 kA.
C
Certo
E
Errado
