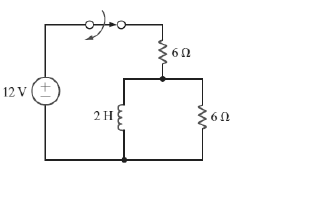

Considere que o circuito elétrico apresentado esteja operando em regime permanente quando, subitamente, a chave se abre. Com referência a essa situação, assinale a opção correta.
A
No instante de tempo imediatamente posterior à abertura da
chave, a corrente no indutor será igual a 1 A.
B
Depois da abertura da chave, a tensão sobre ela será constante
e igual a 12 V.
C
No instante de tempo imediatamente anterior à abertura da
chave, a corrente no indutor era nula.
D
Depois de 1 segundo da abertura da chave, o módulo da tensão
no indutor será inferior a 2 V.
E
Depois da abertura da chave, o valor da constante de tempo do
circuito será inferior a 0,3 segundo.
Quando da ocorrência de uma falta dupla-fase a jusante de seu ponto de instalação, o religador
A
permanece continuamente desligando e religando o circuito de distribuição (também a jusante), até que não ocorram mais
atuações dos elementos de sobrecorrente, independentemente da falta ser transitória ou permanente.
B
irá efetuar o trip de seu disjuntor apenas se for detectada que a falta é permanente. Após um certo tempo, o religador
fecha novamente o disjuntor, mantendo-o alimentando a falta, e forçando a queima de algum fusível.
C
irá atuar, pois se trata de um dispositivo apenas de manobra e não de proteção, e seu disjuntor é dimensionado para ser
manobrado em carga.
D
não irá atuar, pois se trata de um dispositivo apenas de manobra e não de proteção, e seu disjuntor não é dimensionado
para ser manobrado em carga.
E
efetua o trip de seu disjuntor de forma instantânea ou temporizada no momento da falta. Após um certo tempo, o religador
pode ordernar o fechamento do disjuntor para reenergizar o circuito, dependendo da magnitude, do tipo de falta detectada
e da quantidade de religamentos já efetuada
Pode-se dividir as configurações de barra de subestações em dois grandes grupos: o primeiro grupo, das configurações com
conectividade concentrada; e o segundo grupo, das configurações com conectividade distribuída. Com relação a essas
configurações de barra,
A
barra simples é uma das mais simples configurações de barra e pode ser utilizada em subestações de pequeno porte em
média e alta tensão.
B
a configuração de anel simples é concebida de modo a eliminar a necessidade de recomposição, por meio dos disjuntores
fora de serviço, quando da manutenção dos seus disjuntores em serviço.
C
a configuração de barra dupla com disjuntor e meio é empregada em subestações de pequeno e médio portes em virtude
do seu custo reduzido.
D
a configuração de barra principal e transferência é utilizada para que as manobras sejam realizadas com o desligamento
das barras, liberando os disjuntores simultaneamente.
E
barra dupla com disjuntor duplo é empregada em subestações que possuem elevado número de bays e baixa capacidade
de potência por bay.
No esquema mostrado, 70% dos transformadores conectados aos alimentadores da subestação estão ligados a um único alimentador do arranjo.
C
Certo
E
Errado
O conversor mostrado, também conhecido como controlador
unidirecional, é apropriado somente para cargas de baixa
potência, tais como aquecimento e iluminação.
C
Certo
E
Errado
Uma subestação receptora formada por apenas uma entrada e um transformador exige o uso do esquema de barramento simples.
C
Certo
E
Errado
Na especificação sumária de um disjuntor a pequeno volume de óleo (PVO), é necessário informar a tensão suportável de impulso, em kV. Caso a opção seja por disjuntor PVO com montagem fixa, é dispensada a especificação da capacidade de interrupção nominal, em kA, do disjuntor. Mas, se a opção for com montagem extraível, a especificação da capacidade de interrupção nominal é obrigatória.
C
Certo
E
Errado
Em subestações expostas ao tempo instaladas acima da
superfície do solo, as partes vivas não protegidas que estiverem
em áreas de circulação de transeuntes (pessoas comuns)
deverão estar situadas a, no mínimo, 3 m acima da superfície
do solo.
C
Certo
E
Errado
Considerando 300 unidades similares desse equipamento em
operação, 40, em m¨¦dia, falham durante um per¨ªodo de
10 anos.
C
Certo
E
Errado
As subestações podem ser instaladas na superfície do solo,
abaixo do nível do solo (subestação subterrânea) ou acima da
superfície do solo (subestação aérea).
C
Certo
E
Errado
As subestações abrigadas devem, quando necessário, ser
providas de meios para assegurar o resfriamento dos
equipamentos e garantir que, no local de funcionamento do
equipamento, a diferença entre a temperatura interna, medida
a 1 m da fonte de calor a plena carga, e a externa, medida à
sombra, não ultrapasse 15 °C.
C
Certo
E
Errado
Os transformadores de corrente (TC), cujo enrolamento
secundário alimenta instrumentos de medição, proteção ou
controle, são classificados de acordo com sua construção
mecânica. O TC do tipo janela, por exemplo, não possui
enrolamento primário próprio.
C
Certo
E
Errado
Por ter mais de quinze andares, o edifício em questão deve ter
subestação própria.
C
Certo
E
Errado
A depender da diferença de potencial aplicada aos para-raios,
estes podem funcionar como isoladores ou condutores.
C
Certo
E
Errado
O uso de um único banco de capacitor shunt no local da rede de distribuição em que é registrada alta regulação de tensão poderá ser adequado para a correção de tensão, por exemplo, para elevá-la ao nível próximo do valor nominal; no entanto, esse equipamento não tem capacidade de realizar regulação de tensão, devendo, para essa finalidade, ser utilizado outro equipamento.
C
Certo
E
Errado
A configuração da subestação é do tipo barra principal mais barra de transferência.
C
Certo
E
Errado
Um wattímetro, devidamente calibrado, foi instalado para monitorar a potência entregue a um motor trifásico industrial operando
a plena carga. A potência medida foi de 1,1 kW. Sendo a potência nominal 1 cv, as perdas totais, em watt, registradas para o
motor em análise valem, aproximadamente,
A
364.
B
125.
C
470.
D
227.
E
150.
Em um transformador de força com núcleo imerso em óleo
mineral, o óleo possui as funções de resfriar o transformador
e isolar os condutores, evitando, assim, a formação de arco
entre eles.
C
Certo
E
Errado
O relé pode ser utilizado para atuar diretamente no dispositivo
de destravamento da mola do disjuntor, para proteger um
sistema quando uma falha for detectada.
C
Certo
E
Errado

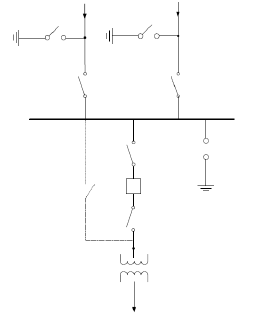

O arranjo de subestação ilustrado na figura a seguir permite alimentar a subestação pelas duas entradas simultaneamente. Caso apenas uma alimentação seja utilizada, a transferência de fonte entre as entradas ocorrerá sem desligamento da carga.
C
Certo
E
Errado
