Questões de Concurso sobre Distribuição de Energia Elétrica

A manutenção preventiva em um quadro de distribuição de energia de um prédio público deve incluir, periodicamente:

O Procedimento de Distribuição PRODIT Módulo 8 estabelece os padrões de qualidade no fornecimento de energia elétrica em relação ao produto e a serviços. Nesse módulo, é esclarecido que:

I. No caso de medições realizadas utilizando-se Transformador de Potencial (TP) com conexão do tipo V ou delta aberto, os limites permitidos para o valor do indicador DTT₃95%, devem corresponder a 50% dos valores limites das distorções harmônicas totais.

II. O desequilíbrio de tensão é o fenômeno caracterizado por diferença igual ou superior a 5%, verificada nas amplitudes entre as três tensões de fase de um determinado sistema trifásico, ou na defasagem elétrica de 120° entre as tensões de fase do mesmo sistema.

III. A determinação da qualidade da tensão do sistema de distribuição quanto à flutuação de tensão tem por objetivo avaliar o impacto nas cargas elétricas.

IV. O indicador de desequilíbrio de tensão a ser comparado com os limites é o FD95%, que representa o valor do Fator de Desequilíbrio de Tensão – FD% que foi superado em apenas 5% das 1.008 leituras válidas.

É(São) verdadeira(s) a(s) afirmativa(s)

O Sistema Interligado Nacional brasileiro opera por meio da integração entre geração, transmissão e distribuição de energia em diferentes regiões do país, exigindo coordenação contínua entre oferta, demanda e capacidade operacional da rede. Em cenários de aumento do consumo e redução das margens operativas, determinados fatores estruturais podem ampliar o risco de comprometimento do suprimento elétrico. Considerando esse contexto, assinale a alternativa correta.

A energia elétrica é tratada como uma relação comercial entre a distribuidora e o cliente e deve seguir padrões técnicos rigorosos. A qualidade do produto refere-se à integridade da forma de onda e dos valores de tensão e frequência. Analise as seguintes assertivas sobre a qualidade do produto (energia) e a prestação do serviço de energia elétrica:

I. O desequilíbrio de tensão em sistemas trifásicos é definido apenas pela diferença de amplitude entre as fases, não sendo influenciado pelo deslocamento angular entre elas.

II. Variações de Tensão de Curta Duração (VTCD) consistem em desvios do valor eficaz da tensão em intervalos de tempo inferiores a 3 minutos, classificados como afundamento (sag), elevação (swell) ou interrupção.

III. O fenômeno de Flicker (flutuação de tensão) é caracterizado por variações cíclicas ou aleatórias do valor eficaz da tensão, cujo efeito principal é a fadiga visual causada pela oscilação da luminosidade de lâmpadas.

IV. O fator de potência é um indicador de conformidade da forma de onda que mede estritamente a distorção harmônica total (THD) presente no sistema.

V. As harmônicas são componentes de tensão ou corrente cujas frequências são múltiplos inteiros da frequência fundamental (60 Hz), resultantes principalmente de cargas não lineares.

VI. O indicador DIT (Duração de Interrupção por Unidade Consumidora) mede a conformidade da tensão em regime permanente, sendo um índice de qualidade do produto e não do serviço.

Quais estão corretas?

Antes de realizar manutenção em quadros de distribuição, o eletricista deve, como medida inicial:

Assinale a alternativa correta em relação aos transformadores tipo distribuição instalados ao longo das redes de distribuição de energia.

I. São projetados com um comutador de derivação manual no seu interior, utilizado para regulação de tensão.

II. São protegidos contra curtos-circuitos e sobrecargas por meio de chaves fusíveis.

III. São protegidos contra sobretensões por meio de para-raios de óxido de zinco.

IV. São projetados com capacitores no seu interior, utilizados para regulação de tensão.

Estão corretas somente as afirmativas:

A Resolução Normativa ANEEL nº 1.000/2021 estabelece regras de prestação do serviço público de distribuição de energia elétrica, onde estão dispostos os direitos e deveres do consumidor. A Normativa apresenta as definições necessárias para compreensão das tarifas aplicadas ao consumidor. As definições descritas nessa Normativa afirma(m) que:

I. Bandeiras tarifárias correspondem ao sistema que tem como finalidade sinalizar os custos atuais da geração de energia elétrica ao consumidor, por meio da tarifa de energia.

II. Fator de potência é a relação entre a potência aparente e a potência útil.

III. Ponto de Conexão é o ponto do ramal de alimentação onde é estabelecida a conexão da distribuidora com o consumidor.

IV. Posto Tarifário é o local onde a medição é realizada para finalidade do faturamento de energia.

É(São) verdadeira(s) a(s) afirmativa(s)

Em sistemas de distribuição de média tensão, os religadores automáticos são utilizados para aumentar a confiabilidade do fornecimento de energia elétrica e reduzir o tempo de interrupção causado por faltas transitórias.

Sobre esses equipamentos aplicados à proteção de linhas de média tensão, é correto afirmar que o religador

A manutenção preventiva das redes elétricas tem como objetivo principal:

Em um quadro de distribuição de uma linha de envase, o eletricista percebe cheiro de isolação aquecida e escurecimento em um borne de ligação. A produção relata que a falha aparece principalmente no pico de carga, com aquecimento localizado. Analise os itens abaixo:

I.Um mau contato em borne pode aumentar a resistência de contato e elevar a temperatura, mesmo sem alteração perceptível da tensão nominal do circuito.

II.Antes de reapertar conexões, é prática segura desenergizar, bloquear e sinalizar o circuito e, se necessário, confirmar ausência de tensão com instrumento adequado.

III.Se houver aquecimento, a melhor conduta é "apenas" aumentar a corrente do disjuntor para evitar desligamentos durante a produção.

Após análise, marque a opção correta.

As cabines primárias fazem parte do sistema de distribuição de energia elétrica e são responsáveis pela recepção da energia em níveis específicos de tensão. De modo geral, as cabines primárias operam normalmente em tensões:

No âmbito dos sistemas de transmissão e distribuição de energia elétrica, analise as afirmativas abaixo:

I - As subestações com isolamento em SF6 (hexafluoreto de enxofre) são projetadas para reduzir significativamente a área necessária para instalação, sendo especialmente indicadas para locais com elevada restrição de espaço físico ou alto custo do metro quadrado, como áreas urbanas densamente povoadas e instalações industriais compactas.

II - Os Transformadores de Corrente (TCs) são conectados em paralelo com o circuito elétrico, permitindo que a corrente da carga circule pelo enrolamento primário, enquanto os Transformadores de Potencial (TPs) são conectados em série à rede, de forma a reproduzir proporcionalmente a tensão do sistema em seus terminais secundários.

III - Em sistemas de transmissão e distribuição de energia elétrica, os condutores de alumínio necessitam de maior seção transversal que os de cobre para apresentar a mesma resistência elétrica, devido à sua menor condutividade. Entretanto, por possuir menor densidade e menor custo, o alumínio apresenta menor peso total, sendo amplamente utilizado em linhas aéreas por permitir estruturas de sustentação mais leves e economicamente mais viáveis.

IV - As redes de distribuição primária podem ser configuradas em topologias radial, em anel ou radial seletiva, sendo o sistema radial o mais simples e econômico, enquanto os sistemas em anel e radial seletivo proporcionam maior confiabilidade e continuidade no fornecimento de energia elétrica.

Das afirmativas acima, quais estão CORRETAS?

Sobre as características e funções dos componentes e estruturas utilizados a entrega da energia aos consumidores, assinale a afirmativa correta.

Uma indústria de pequeno porte será alimentada por um transformador de distribuição instalado em poste, com tensão primária de 13,8 kV e tensão secundária de 380/220 V, sistema trifásico. A demanda máxima medida no centro de carga é de 180 kVA no primeiro ano de operação. No entanto é prevista uma estimativa de crescimento de 20% na demanda a partir do segundo ano de operação. Adotando um critério de seleção do transformador com margem para o crescimento e considerando a série comercial típica de transformadores de distribuição (150, 225, 300, 500 e 600 kVA), a potência nominal mínima do transformador a ser especificado será de

O projeto unifilar é utilizado para representar, de forma simplificada, a distribuição elétrica de um sistema, mostrando apenas os principais componentes do circuito, como geradores, transformadores, disjuntores, fiações e dispositivos de proteção.

Qual a Frequência em Hertz utilizada no Brasil para distribuição de energia elétrica?

O esquema de distribuição de uma instalação elétrica pode ser classificado de acordo com os seguintes critérios:

No projeto de uma subestação transformadora de 13,8 kV / 380 V para uma unidade armazenadora de grãos de grande porte, assinale CORRETAMENTE qual o arranjo de transformadores e de disjuntores que oferece maior confiabilidade e flexibilidade operacional, permitindo a manutenção, em um transformador, sem interromper totalmente o fornecimento de energia para cargas essenciais, embora com um custo inicial mais elevado.

A mitigação da distorção harmônica em uma rede elétrica pode ser feita através:

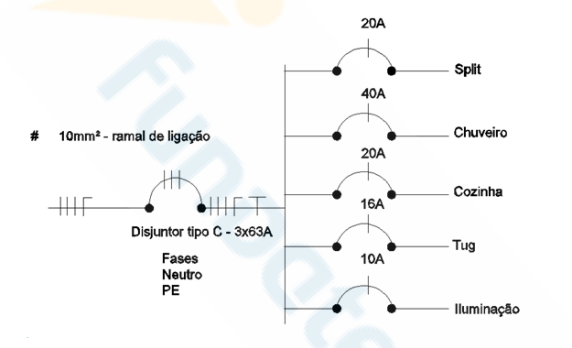

A figura a seguir exibe o diagrama unifilar do centro de distribuição elétrica de uma residência no interior do estado (220V).

Com base no diagrama, analise as assertivas a seguir:

I. A cozinha não possui tomadas de 600 W.

II. A previsão de carga para as tomadas comuns na residência é de 16 A.

III. O chuveiro possui previsão de 40 A de consumo de corrente.

IV. Previsão de ar-condicionado com carga de 20 A.

V. O disjuntor geral é de 189 A.

Quais estão corretas?
