Em um painel, o eletricista encontra dois resistores de 100 ohm instalados para limitar corrente de um circuito auxiliar. Ele precisa decidir se estão em série ou em paralelo, porque o circuito está aquecendo e o consumo ficou acima do esperado após uma modificação. Analise as afirmativas abaixo e assinale a alternativa CORRETA.


A

Em série e em paralelo, a resistência equivalente sempre fica 100 ohm, então o aquecimento não muda.


B

Em série, a resistência equivalente sempre diminui, porque os resistores "dividem" a resistência entre si.


C

Em paralelo, a resistência equivalente sempre aumenta, porque há "mais caminho", então a corrente diminui.


D

Em série, a resistência equivalente é 50 ohm; em paralelo, a resistência equivalente é 200 ohm, sem impacto relevante na corrente.


E

Em série, a resistência equivalente é 200 ohm; em paralelo, a resistência equivalente é 50 ohm, alterando bastante a corrente do circuito.

Um refrigerador é, basicamente, um sistema que opera segundo um ciclo, recebendo calor de um reservatório a baixa temperatura e cedendo calor a um reservatório a alta temperatura sendo necessária a inserção de trabalho no ciclo de operação.


Em relação a refrigeração, avalie as afirmativas a seguir


I. A refrigeração pode ser produzida por diversos meios, sendo alguns exemplos a refrigeração por compressão mecânica de vapor, a refrigeração por ciclo de absorção e a refrigeração a gás.

II. O ciclo por compressão mecânica de vapor, um processo termodinâmico fundamental, e é composto por um compressor, um evaporador, uma válvula de expansão e um condensador atuando sob um refrigerante para realizar a troca de calor entre os ambientes de baixa e alta temperatura.

III. Existem basicamente 1 tipo de sistema de ar-condicionado, o de expansão direta. Nos sistemas de expansão direta, o condicionador utiliza uma substância intermediária (geralmente água ou salmoura) para realizar a troca térmica com o ambiente refrigerado.


Está correto o que se afirma em


A

I, II e III.


B

II e III, apenas.


C

I e II, apenas.


D

II, apenas.


E

III, apenas.

Qual é a resistência equivalente à ligação em paralelo de três resistores, sendo seus respectivos valores iguais a 5 ohms, 10 ohms e 15 ohms?


A

30,00 ohms.


B

10,00 ohms.


C

2,72 ohms.


D

0,37 ohms.

Em um circuito elétrico simples alimentado por uma fonte de 120V, circula uma corrente elétrica de 6A por uma carga resistiva. Com base nesses dados, pode-se afirmar que a:


A

potência elétrica dissipada pela carga é de 120 W


B

corrente elétrica independe da tensão aplicada ao circuito


C

resistência elétrica da carga é de 20 Ω, conforme a Lei de Ohm


D

corrente permanecerá constante se a tensão for reduzida pela metade

Um circuito elétrico complexo com 20 resistores com valores desconhecidos e diferentes entre si é alimentado por uma fonte de 10 V, em corrente contínua. Sabe-se que um quarto dos resistores está em arranjo série, e o restante, em paralelo. Um wattímetro indicou que a potência consumida é de 4W. Pode-se dizer, então, que a resistência equivalente do circuito, em Ohms, é:


A

2,5


B

4


C

25


D

40

A impedância total de um circuito série com dois resistores, um indutor e um capacitor alimentado por uma fonte senoidal pura variável alcançará seu valor mínimo quando:


A

os resistores forem iguais


B

as reatâncias forem iguais


C

a soma dos resistores for maior que a soma das reatâncias


D

a soma das reatâncias for maior que a soma dos resistores

Seja o circuito elétrico em corrente contínua a seguir que atende a uma carga de resistência RL. O valor da potência máxima fornecida pela fonte à carga neste circuito é


Imagem associada para resolução da questão

Adaptado de DORF, R. C. SVBODA, J.A. INtrodução aos circuitos Elétricos. Rio de Janeiro: LTC, 2012. p169.


A

0 W


B

6 W


C

9 W


D

12 W


E

15 W

Calcule a frequência de ressonância de um circuito em série se a indutância for de 400 μH e a capacitância for de 400 pF. Em seguida assinale a alternativa correta.


A

795 kHz


B

400 kHz


C

397,5 kHz


D

200 kHz

Assinale a alternativa que contém a regra correta para conversão de uma rede Δ para Υ.


A

A resistência de qualquer ramo de uma rede Y é igual ao produto dos dois lados adjacentes da rede Δ, dividido pela soma das três resistências em Δ.


B

A resistência de qualquer lado da rede Δ é igual à soma das resistências da rede Y, multiplicadas duas a duas e dividida pela resistência do ramo oposto da rede Y.


C

A resistência de qualquer ramo de uma rede Y é igual à divisão dos dois lados adjacentes da rede Δ, dividido pela soma das três resistências em Δ.


D

A resistência de qualquer lado da rede Δ é igual à subtração das resistências da rede Y, multiplicadas duas a duas e dividida pela resistência do ramo oposto da rede Y.

Complete a frase abaixo e assinale a alternativa com a sequência correta.


Se, em um circuito qualquer, a _________ total está __________ em relação à __________, então o circuito será predominantemente ________.


A

tensão - atrasada - corrente - resistivo


B

corrente - em fase - tensão - indutivo


C

tensão - adiantada - corrente - indutivo


D

corrente - atrasada - tensão - capacitivo

Em um circuito RLC conectado em série e submetido a uma excitação senoidal de frequência angular ômega, a resposta do sistema depende da interação entre a resistência e as reatâncias indutiva e capacitiva. Com base nos fundamentos de análise de circuitos em corrente alternada, analise as seguintes assertivas sobre o seu comportamento:


I. Se a reatância indutiva (XL) for maior que a reatância capacitiva (XC), o circuito apresenta um comportamento predominantemente indutivo, resultando em uma corrente atrasada em relação à tensão da fonte.

II. Na frequência de ressonância, a impedância total do circuito é mínima e puramente resistiva, pois XL e XC se anulam.

III. Em um circuito RLC série abaixo da frequência de ressonância, a reatância capacitiva predomina, fazendo com que o circuito tenha característica capacitiva, e a corrente fique adiantada em relação à tensão.

IV. O fator de potência de um circuito RLC série é dado pela razão entre a resistência (R) e o módulo da impedância (Z).

V. Se a frequência da fonte for aumentada, a reatância indutiva diminui, e a reatância capacitiva aumenta proporcionalmente.

VI. A tensão nos terminais do capacitor (V_C) está sempre em fase com a corrente que atravessa o circuito.


Quais estão corretas?


A

Apenas I, II e VI.


B

Apenas I, III e V.


C

Apenas II, III e V.


D

Apenas IV, V e VI.


E

Apenas I, II, III e IV.

No circuito mostrado na figura abaixo, a força eletromotriz da bateria é ε = 10 V, e sua resistência interna é = 1,0 .


Imagem associada para resolução da questão


Sabendo que R = 40 Ω e C = 20µF e que o capacitor já se encontra totalmente carregado, considere as seguintes afirmações:


I- A indicação no amperímetro é de 0 A.

Il- A carga armazenada no capacitor é de 16 C.

III- A tensão entre os pontos a e b é de 2,0 V.

IV- A corrente na resistência R é de 2,5 A.


Assinale a opção correta.


A

Apenas a afirmativa I é verdadeira


B

Apenas as afirmativas | e Il são verdadeiras.


C

Apenas as afirmativas l e IV são verdadeiras.


D

Apenas as afirmativas Il e III são verdadeiras.


E

Apenas as afirmativas Il e IV são veraddeiras.

Considere um circuito série composto por um resistor de 0,3 Ω e um indutor de 10/π mH, alimentado por uma fonte senoidal de 5 V de 20 Hz.


A corrente elétrica que flui no circuito é igual a


A

2 A.


B

5 A.


C

7 A.


D

10 A.


E

12 A.

Um circuito elétrico está configurado conforme apresentado na figura abaixo.


Imagem associada para resolução da questão


Fonte: Banca Examinadora, 2026.


A resistência equivalente do circuito, vista a partir de seus terminais a e b, é:


A

40 Ω.


B

52 Ω.


C

65 Ω.


D

83 Ω.

Considere três circuitos alimentados por uma fonte contínua ideal de tensão V:


• circuito 1: um resistor R em série com um indutor ideal L;

• circuito 2: um resistor R em série com um capacitor ideal C; e

• circuito 3: apenas um resistor R.


Após um tempo suficientemente longo desde o acionamento da fonte (regime permanente em corrente contínua), assinale a opção que descreve corretamente o comportamento de cada elemento ideal em relação à passagem de corrente e à queda de tensão no regime permanente em CC.


A

O indutor se comporta como circuito aberto, o capacitor como curto-circuito, e o resistor mantém queda de tensão proporcional à corrente.


B

O indutor se comporta como curto-circuito, o capacitor como circuito aberto, e o resistor mantém queda de tensão proporcional à corrente.


C

O indutor e o capacitor se comportam ambos como curto-circuito, e somente o resistor determina a corrente.


D

O indutor e o capacitor se comportam ambos como circuito aberto, de modo que a corrente em qualquer ramo é nula.


E

Todos os elementos (R, L e C) comportam-se como resistores puros com impedância finita.

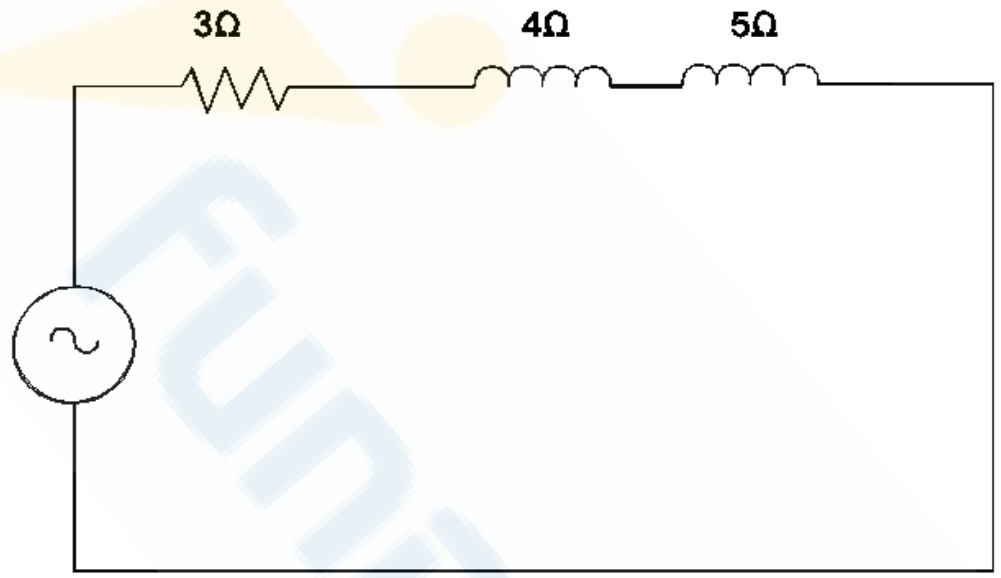

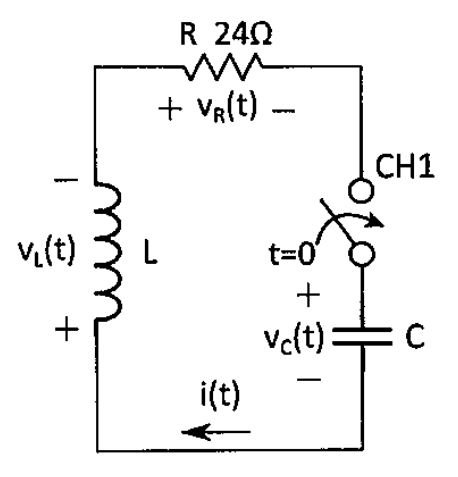

Examine o circuito representado abaixo.


Imagem associada para resolução da questão


No circuito RLC série representado acima a chave encontrava-se aberta há longo tempo quando, em t = 0, ela foi fechada. Considere que a corrente, para t ≥ 0, seja dada por i(t) =-24e-12tsen8t A. A tensão no capacitor imediatamente após o chaveamento, vc(0+), em volts, vale:


A

288


B

208


C

192


D

144


E

96

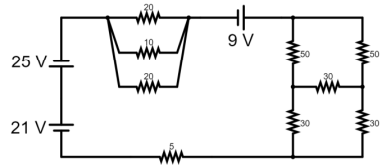

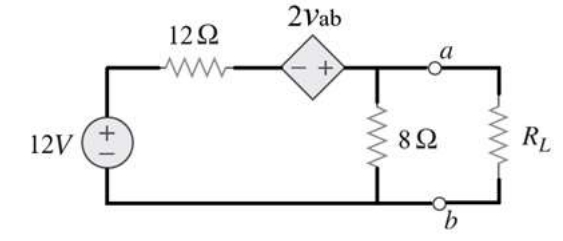

Considere o circuito abaixo.


Imagem associada para resolução da questão


Calcule a carga RL que proporcionará a transferência máxima de potência pela fonte de tensão e assinale a opção correta.


A

12 Ω


B

18 Ω


C

20 Ω


D

24 Ω


E

30 Ω

Suponha um circuito composto de quatro resistores em paralelo, sendo dois deles de valor igual a R, um de valor R/2 e um quarto resistor de valor k.


Sabendo-se que esse circuito é alimentado por uma fonte de valor igual a U e que a corrente total é igual a 6U/R, o valor de k em função de R é igual a


A

4R.


B

2R.


C

R.


D

R/2.


E

R/4.
