Questões de Concurso sobre Circuitos resistivos, RL e RC, e RLC

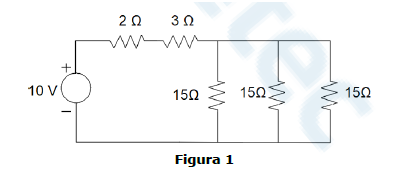

Considere o circuito elétrico da Figura 1 abaixo:

Com base nessas informações, determine a resistência equivalente (Req) do circuito e a potência total (Pt) fornecida pela fonte.

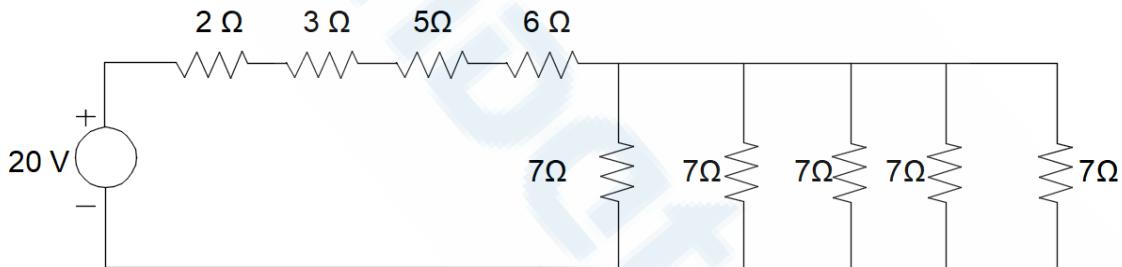

Qual o valor da impedância total do circuito a seguir?

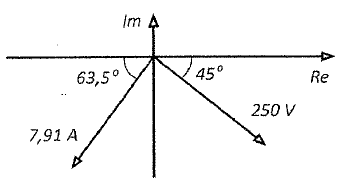

Examine a figura abaixo.

Um circuito em série de três elementos contém um indutor de 20 mH. Considerando ω = 500 rad/s, os fasores da tensão aplicada à associação e da corrente resultante estão mostrados no diagrama da figura acima. Com base nessas informações, quais são os outros dois elementos do circuito?

Dados: cos (71,5º) ≅ 0,3165; e sen (71,5º) ≅ 0,9494.

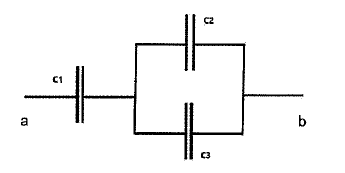

Examine o circuito abaixo.

Com base no circuito acima e sabendo que C1 = 5 μF, C2 = 10 μF e C3 = 12 μF, assinale a opção que apresenta o valor aproximado da capacitância equivalente vista dos terminais a e b.

Um circuito RLC série apresenta a seguinte impedância:

$Z=R+j\left(\omega L-\frac{1}{\omega C}\right)$

Tendo isso em vista, é correto afirmar que, na frequência de ressonância, ocorre

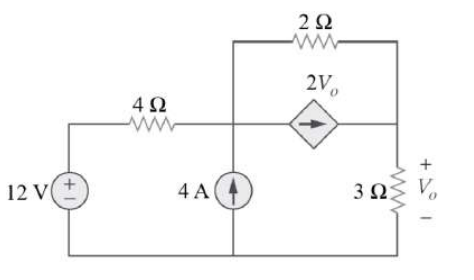

Com base no circuito elétrico apresentado, que contém uma fonte independente de tensão de 12 V, uma fonte independente de corrente de 4 A, uma fonte dependente de corrente controlada pela tensão 𝑽_𝒐 e resistores associados, determine o valor da tensão 𝑽_𝒐.

Considere um circuito série RLC sem fonte (resposta natural) composto por um resistor de 2 Ω e um indutor de 1000 x10-3 H. Para que o circuito seja criticamente amortecido, o valor do capacitor deve ser igual a

Um circuito série RLC é alimentado por uma fonte senoidal de 220 V (rms), 60 Hz. Os parâmetros são:

$\begin{array}{rl}R& =20\Omega \\ L& =106,1mH\\ C& =132,6\mu F\end{array}$

Sabendo que a frequência de operação coincide com a frequência de ressonância do circuito, determine a corrente eficaz fornecida pela fonte e assinale a alternativa correta.

Suponha que, em um circuito, uma fonte de tensão contínua de 30 V alimente dois resistores em série, cujas resistências são, respectivamente, iguais a 5 Ω e 10 Ω. Nesse caso, a corrente que percorre o circuito tem valor igual a 3 A.

O código de cores é a maneira mais comum de se identificar resistores. A tabela a seguir apresenta o código resumido para resistores de 3 faixas.

Fonte: FUNCERN, 2025.

O circuito a seguir foi montado em uma matriz de contato. Conforme visualizado na figura, essa matriz de contatos possui 30 colunas, numeradas de 1 a 30, e 5 linhas, nomeadas da letra “a” até a letra “e”. Cada terminal de componente ou de instrumento de medida deve estar localizado em um par linha/coluna, conforme representado na figura a seguir.

Fonte: FUNCERN, 2025.

Os resistores utilizados possuem as seguintes sequência de cores:

● R1 (Marrom, Preto, Vermelho);

● R2 (Verde, Azul, Marrom);

● R3 (Vermelho, Vermelho, Vermelho); e

● R4 ( Marrom, Verde, Laranja).

Um multímetro digital foi utilizado para fazer a medição de resistência em escala automática. Realizou-se a medição com as ponteiras do multímetro, localizadas na coluna 9 com a linha “b” e na coluna 17 com linha “d”. Com base nas informações fornecidas, o valor de resistência indicado no multímetro foi:

Um circuito série composto por um resisitor de 3 Ω e um indutor de $\frac{1}{30\pi }$ H é alimentado por uma fonte de 70 V na frequência de 60 Hz.

A corrente elétrica que flui nesse circuito é:

Considere um amplificador operacional ideal configurado como um amplificador não inversor, com os seguintes componentes:

• Resistência de realimentação: Rf = 100 Kω.

• Resistência de entrada: R1 = 10 kΩ.

• Tensão de entrada: Vin = 200 mV.

Além disso, a saída do amplificador está conectada a uma carga RL = 5 kΩ. Sabe-se que a tensão de alimentação do amplificador é Vcc = ± 15 V com uma tensão de saída na saturação igual a 13,5 V. A máxima tensão de entrada Vinmax, que pode ser aplicada sem que o amplificador entre em saturação devido à limitação da tensão de saída é, aproximadamente:

Se o trecho de circuito composto por R₁, R₂ e R₃ for representado como um quadripolo confinado entre as setas 1 e 2, caracterizado por parâmetros de impedância, então a impedância z₁₁ desse quadripolo equivalerá a 1 Ω.

Considerando-se condições iniciais nulas, se, em t = 0 s, a tensão V₁(t) for um degrau com amplitude de 100 V, a tensão V_R1 (t) atingirá um valor menor que 65 V em t = 100 ms.

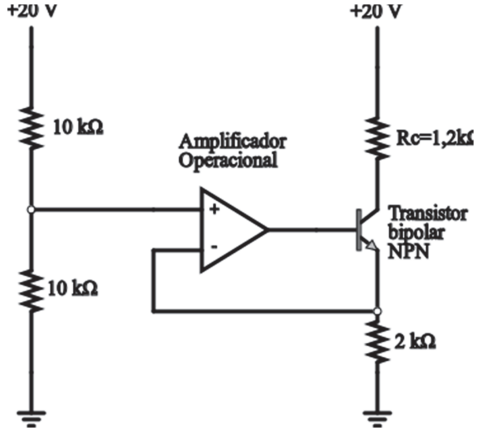

O circuito da figura a seguir representa uma fonte de corrente

simples:

Qual a corrente mais próxima da observada no resistor de carga (Rc) que vale 1,2 kΩ? Considere que o amplificador operacional seja ideal.

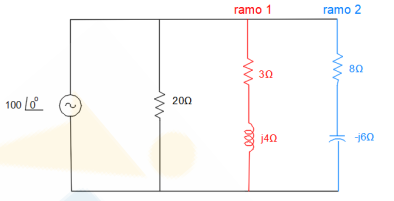

Considere o circuito em paralelo CA abaixo, com resistor em paralelo com as reatâncias indutiva e capacitiva e os dados a seguir, e determine o módulo das impedâncias dos ramos 1 e 2 do circuito e o ângulo de fase, respectivamente.

1. θ=arctan(1,33)≈ 53,13 graus (positivo).
2. θ=arctan(-1,33)≈ -53,13 graus (negativo).
3. θ=arctan(0.75)≈ 36.87 graus (positivo).
4. θ=arctan(0.75)≈ -36.87 graus (negativo).

De acordo com o circuito e sabendo que se trata de um LED de 5 mm, cuja tensão de operação é em torno de 1,8 W, quando ele estiver aceso, a sua corrente vale, aproximadamente,

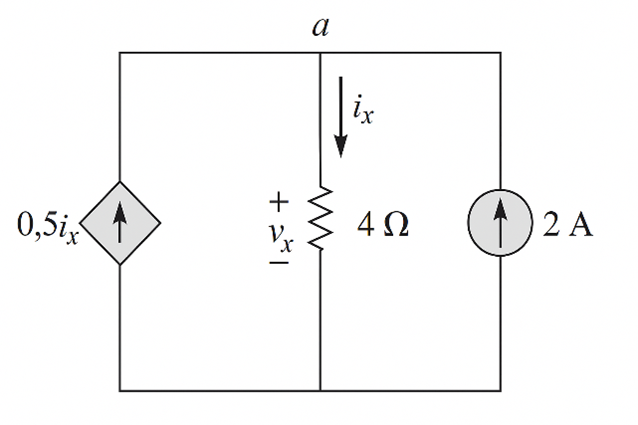

(PMM/URCA 2025) No circuito abaixo, determine a corrente i_x e a tensão v_x no resistor de 4$\Omega$:

Um circuito com duas resistências elétricas em série é montado por um técnico. Sabe-se que R₁ = 1kΩ e R2 = 2kΩ. A alimentação desse circuito é feita por uma fonte senoidal de 12V (pico) e frequência de 10kHz. O canal 01 de um osciloscópio é conectado aos terminais da fonte e o canal 02 é conectado aos terminais do resistor R₂. Com base nessas informaçoes pode-se afirmar que:
