Questões de Concurso sobre Circuitos resistivos, RL e RC, e RLC

Em um circuito com três resistores variáveis e um capacitor em série alimentados por uma fonte variável, o aumento do valor da resistência do segundo resistor provocará um(a):

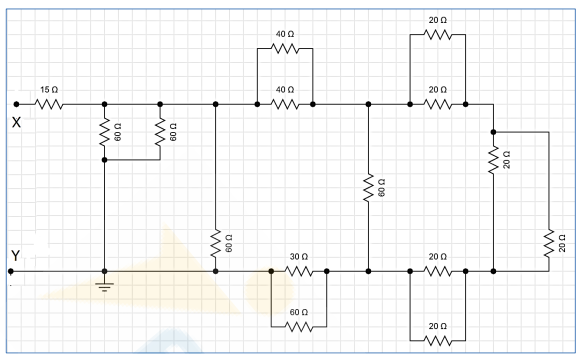

Determine a Req entre os pontos X e Y representados na Figura 7 abaixo.

Figura 7

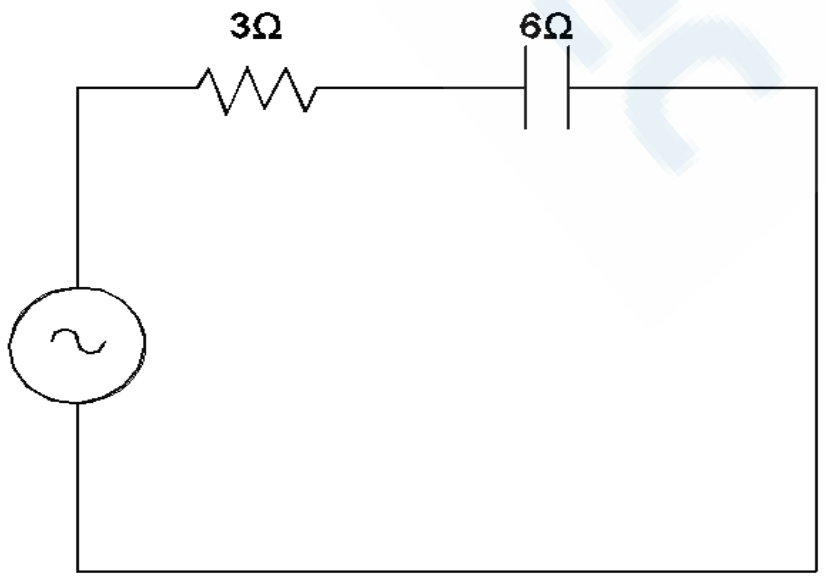

Determine o módulo aproximado da impedância total do circuito abaixo. Considere duas casas decimais.

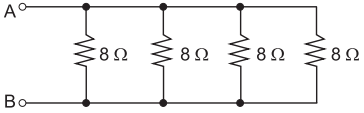

Um eletricista possui 4 resistências de 8 ohms e precisa de uma associação de todas essas resistências, de forma a obter 8 ohms. Dentre as opções indicadas a seguir, qual associação dessas resistências vai produzir entre os terminais A e B, o valor de 8 ohms necessário?

Considere um circuito em regime permanente senoidal, composto por uma fonte de tensão igual a:

𝑣(𝑡) = 65√2 cos(𝜔𝑡) V

Essa fonte está em série com um resistor de 5,2 $\Omega$ e uma reatância indutiva de 3,9 $\Omega$.

A corrente elétrica e a potência ativa solicitada pela fonte são iguais, respectivamente, a

Um resistor, um indutor e uma fonte alternada monofásica senoidal são colocados em série.

Sabendo que o resistor possui 32 ohms, e que a frequência da fonte de tensão monofásica senoidal é de 60 Hz, qual o valor do indutor para que a corrente esteja atrasada em 45° em relação à tensão?

Um ferro elétrico residencial possui uma potência nominal de 1200 W quando conectado a uma rede de 220 V. Utilizando as relações de potência e a Lei de Ohm, e considerando duas casas decimais, determine a corrente elétrica aproximada que circula pelo aparelho e sua resistência interna.

Um circuito de corrente contínua é composto por uma fonte ideal de 24 volts alimentando um resistor de 48 Ω (ohms). Considerando somente esse resistor no circuito, qual é a corrente elétrica que circula?

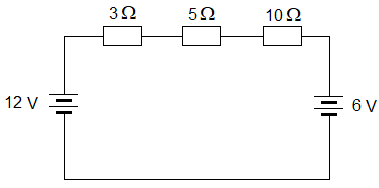

Duas baterias estão interligadas em um circuito resistivo, conforme o esquema elétrico apresentado a seguir.

Fonte: Banca Examinadora, 2026.

A queda de tensão e a potência desenvolvida no resistor de 5 Ω são, respectivamente:

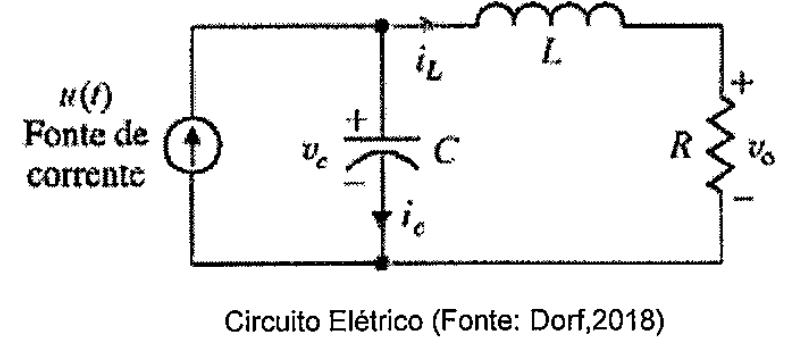

Examine o circuito abaixo.

Considere o circuito RLC apresentado acima, descrito em termos de um conjunto de variáveis de estado x(t) = (x₁(t), x₂(t)), onde x₁ é a tensão elétrica no capacitor, V_c(t), e x₂ é a corrente no indutor, i_L(t), e a saída, y(t) é a tensão no resistor R, v₀(t). Assim a descrição desse sistema por variáveis de estado é dada por:

As resistências parasitas presentes nas células alteram o formato da curva Corrente e Tensão e reduzem a eficiência. Assinale a alternativa correta sobre o impacto da Resistência Série e Resistência Paralela no Fator de Preenchimento.

Um circuito de corrente contínua alimentado por uma fonte de 12 V possui três resistores associados em paralelo: R1 = 30 Ohms, R2 = 60 Ohms e R3 = 20 Ohms. Determine a resistência equivalente (Req) desse circuito paralelo e a corrente total (I) circulante.

Um circuito série RLC de corrente alternada é composto por R = 30 Ω, XL = 70 Ω e XC = 30 Ω e alimentado por uma tensão de 100 V (valor eficaz). Qual é a impedância total do circuito e a corrente eficaz que o percorre?

Deseja-se ajustar um divisor resistivo para obter uma tensão de saída 𝑉_𝑆 = 5𝑉 a partir de uma fonte de alimentação 𝑉_𝐶𝐶 = 12,5𝑉. No circuito apresentado, sabe-se que 𝑅₁ = 1,5 𝑘$\Omega$ .

O valor de 𝑅₂, em ohms, é aproximadamente

Um circuito composto por três lâmpadas idênticas resistivas (L1, L2 e L3) é alimentado por uma fonte ideal. As lâmpadas estão conectadas da seguinte forma: L1 está em série com o conjunto formado por L2 e L3 ligados em paralelo.

Com base no exposto, avalie as afirmativas a seguir após a queima de L3:

I. A corrente no ramo paralelo diminui e a corrente total do circuito aumenta.

II. O brilho de L1 aumenta e a resistência equivalente do circuito diminui.

III. O brilho de L2 aumenta e a corrente total diminui.

Está correto o que se afirma em

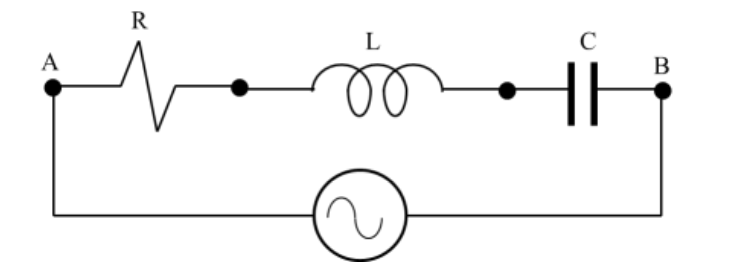

A figura a seguir é um circuito RLC série, com elementos ideais. O circuito é alimentado por uma fonte de tensão alternada senoidal, de 60Hz, que torna X_L = X_C.

Sendo assim, a defasagem entre a corrente no indutor e a tensão da fonte, em graus, vale

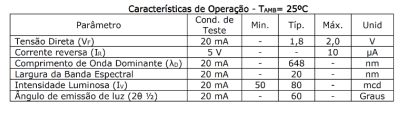

Considere o circuito e as características descritas na tabela a seguir:

Com base no circuito da figura e considerando que as condições de operação do LED estão detalhadas na tabela extraída do datasheet do modelo utilizado, assinale, dentre as opções abaixo, qual o valor da resistência do resistor é mais próximo do ideal para o funcionamento do circuito.

Considere um circuito série RLC, alimentado por uma fonte de tensão senoidal com 60Hz.

O ângulo, em graus, de defasagem entre a tensão da fonte e a corrente do circuito, quando a reatância indutiva for igual à reatância capacitiva, será igual a

A figura a seguir é um circuito misto composto por quatro resistores iguais.

Sabendo que cada resistência vale 40Ω, a potência no resistor quatro, em kW, será
