De acordo na norma NBR 5410:2004, assinale V (verdadeiro)...

Q1825238

Ano: 2018

Banca: Universidade Federal de Santa Maria - UFSM

Prova: UFSM - UFSM - Professor do Ensino Básico, Técnico e Tecnológico - Área: Engenharia Elétrica / Sistemas Elétricos de Potência - 2018

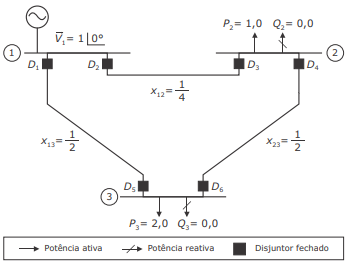

Observe o SEP da figura a seguir para responder às questões 22 e 23. Todas as unidades das grandezas elétricas da figura estão em p.u.

Imagem associada para resolução da questão

• P₁ , P₂ e P₃ são as potências ativas nas barras 1, 2 e 3, respectivamente.

• Q₁ , Q₂ e Q₃ são as potências reativas nas barras 1, 2 e 3, respectivamente.

• $v_{1}$ é o fasor da tensão na barra 1.

• x₁₂ é a reatância série da linha de transmissão entre as barras 1 e 2.

• x₁₃ é a reatância série da linha de transmissão entre as barras 1 e 3.

• x₂₃ é a reatância série da linha de transmissão entre as barras 2 e 3.

• D₁ , D₂ , D₃ , D₄ , D₅ e D₆ são disjuntores de potência.

• O fluxo de potência é o estudo realizado para determinar os fasores de tensão nas barras e os fluxos de potência ativa e reativa. O método de GaussSeidel é um dos métodos numéricos que podem ser utilizados para determinar os valores das variáveis desconhecidas do problema de fluxo de potência. No caso de uma barra do tipo PQ, é possível determinar o valor da tensão $V_{i}^{^{h}}$ na barra i na iteração k i utilizando a seguinte equação:

$V_{i}^{k} =$ $\frac{1}{Y _{i t}}$ $(\frac{P _{i}^{^{e s p}} - j Q _{i}^{^{e s p}}}{V _{i}^{^{(k - 1)}}} - \sum_{j - 1_{i \neq = j}}^{n} Y_{i j} V_{1}^{^{(k - 1)}})$

em que:

• Y é a matriz admitância de barra;

• i e j são os índices das barras;

• n é o número de barras do SEP;

• P_i^espé a potência ativa especificada injetada na barra i;

• Q_i^espé a potência reativa especificada injetada na i barra i;

• k é o número da iteração;

• * é o operador de conjugado complexo;

• j é o número imaginário $- 1$

De acordo na norma NBR 5410:2004, assinale V (verdadeiro) ou F (falso) em cada afirmativa a seguir.

( ) O uso do dispositivo diferencial-residual de alta sensibilidade é obrigatório em circuitos que alimentem tomadas de corrente localizadas em áreas externas à edificação.

( ) O dispositivo de proteção contra correntes de curto-circuito deve atuar em um tempo que evite o sobreaquecimento dos condutores até a temperatura limite de curto-circuito.

( ) Todo ponto de utilização previsto para alimentar, de modo exclusivo ou virtualmente dedicado, equipamento com potência nominal superior a 1000 W deve constituir um circuito independente.

( ) Em circuitos de corrente alternada, a seção mínima dos condutores de cobre e de fase em circuitos exclusivos de iluminação é de 1,5 mm².

A sequência correta é

F ‒ V ‒ V ‒ V.

V ‒ F ‒ F ‒ V.

F ‒ V ‒ F ‒ F.

V ‒ F ‒ V ‒ F

V ‒ V ‒ F ‒ V.
