Questões de Concurso sobre NBR 5410 – Instalações elétricas de baixa tensão

Preencha as lacunas considerando os princípios fundamentais que orientam os objetivos e as prescrições da NBR 5410/2005 – Instalações elétricas de baixa tensão –.

1. Proteção contra choques elétricos.

2. Proteção contra efeitos térmicos.

3. Proteção contra sobrecorrentes.

4. Circulação de correntes de falta.

( ) Condutores que não os condutores vivos e outras partes destinadas a escoar correntes de falta devem poder suportar essas correntes sem atingir temperaturas excessivas.

( ) As pessoas e os animais devem ser protegidos contra choques elétricos, seja o risco associado a contato acidental com parte viva perigosa, seja a falhas que possam colocar uma massa acidentalmente sob tensão.

( ) As pessoas, os animais e os bens devem ser protegidos contra os efeitos negativos de temperaturas ou solicitações eletromecânicas excessivas resultantes de sobrecorrentes a que os condutores vivos possam ser submetidos.

( ) A instalação elétrica deve ser concebida e construída de maneira a excluir qualquer risco de incêndio de materiais inflamáveis, devido a temperaturas elevadas ou arcos elétricos. Além disso, em serviço normal, não deve haver riscos de queimaduras para as pessoas e os animais.

A sequência correta de preenchimento das lacunas, de cima para baixo, é:

Assinale a alternativa que apresenta a Norma Brasileira (NBR) elaborada pela Associação Brasileira de Normas Técnicas (ABNT) para instalações elétricas.

Com relação ao que estabelece a NBR 5410 — Instalações elétricas de baixa tensão —, sobre os critérios básicos para o dimensionamento mínimo do condutor neutro, marque V para verdadeiro e F para falso. Em seguida, assinale a alternativa com a sequência correta.

( ) O condutor neutro pode ser comum a mais de 1 (um) circuito.

( ) Em circuitos monofásicos, a seção do condutor neutro deve ser igual à do condutor fase.

( ) Quando a seção dos condutores fase de um circuito trifásico com neutro for superior a 25mm² , a seção do condutor neutro pode ser superior à seção dos condutores fase.

( ) A seção do condutor neutro em circuito com duas fases e neutro não deve ser inferior à dos condutores fases, podendo ser igual se a taxa de terceira harmônica e seus múltiplos for superior a 33%.

Considerando o que é determinado pela NBR:5410, que estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens, assinale V para as afirmativas verdadeiras e F para as falsas.

( ) Essa norma não se aplica às instalações elétricas de reboques de acampamento (trailers), locais de acampamento (campings), marinas e instalações análogas.

( ) Deve constituir um circuito independente, todo ponto de utilização previsto para alimentar, de modo virtualmente dedicado, equipamento com corrente nominal superior a 10A.

( ) A norma aplica-se aos circuitos elétricos, que não os internos aos equipamentos, funcionando sob uma tensão superior a 1.000V e alimentados através de uma instalação de tensão igual ou inferior a 1.000V em corrente alternada (por exemplo, circuitos de lâmpadas à descarga, precipitadores eletrostáticos etc.).

( ) Em cada cômodo ou dependência, deve ser previsto pelo menos um ponto de luz fixo no teto comandado por interruptor. Contudo, nas acomodações de hotéis, motéis e similares, pode-se substituir o ponto de luz fixo no teto por tomada de corrente, com potência mínima de 100VA, comandada por interruptor de parede.

Assinale a alternativa que apresenta a sequência CORRETA:

Nas instalações elétricas é necessário fazer a ligação de um ponto de aterramento, por questão de proteção e por referência de tensão. A Norma NBR 5410 preconiza alguns tipos de aterramento em que cada um tem uma função. Um dos tipos de aterramento que pode ser utilizado é o TN-S, em que cada letra significa uma condição dos condutores.

Assinale a alternativa que apresenta corretamente o significado de TN-S.

Em relação a Norma 5410, esta pode ser aplicada às seguintes instalações:

A norma NBR 5410 estabelece critérios de levantamento de previsão de cargas de iluminação para baixa tensão. Para locais de habitação algumas regras gerais devem ser levadas em consideração.

Assim, a respeito do dimensionamento de iluminação é correto afirmar que

Segundo a norma ABNT NBR 5410:2004 (Instalações elétricas de baixa tensão), o princípio fundamental das medidas de proteção contra choques elétricos é resumido em: partes vivas perigosas não devem ser acessíveis; e massas ou partes condutivas acessíveis não devem oferecer perigo, seja em condições normais, seja, em particular, em caso de alguma falha que as torne acidentalmente vivas.

Sobre o assunto, é correto afirmar que:

De acordo com a NBR 5410/2005 – Instalações elétricas de baixa tensão –, são exemplos de instalações que requerem parada de emergência, quando os movimentos produzidos por acionamentos elétricos podem provocar perigo:

I) Escadas rolantes, elevadores e instalações de lavagem de veículos.

II) Elevadores, correias transportadoras e portas comandadas eletricamente.

III) Escadas rolantes, instalações de lavagem de veículos e chuveiros elétricos.

IV) Escadas rolantes, elevadores e chuveiros elétricos.

Está(ão) correta(s),

Utilizando dos requisitos da NBR 5410 em relação à quantificação dos pontos de iluminação e tomadas e da potência mínima, preencha a tabela a seguir, com a quantidade dos pontos de tomadas e a potência mínima de iluminação.

Assinale a alternativa que apresenta os valores que substituem as letras de A à D.

O interruptor intermediário é utilizado para ampliar o número de interruptores em um circuito paralelo, sendo possível utilizar três, quatro, ou mais interruptores para ligar ou desligar uma mesma lâmpada. Considerando uma instalação com três interruptores, assinale a alternativa que apresenta quantos e quais condutores estão ligados em cada interruptor, respeitando a NBR 5410.

Assinale a alternativa que contém o tipo de interruptor utilizado quando se deseja comandar um circuito de iluminação de dois pontos diferentes, normalmente usado em escadas.

A NBR 5410/2005 – Instalações elétricas de baixa tensão –, estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens.

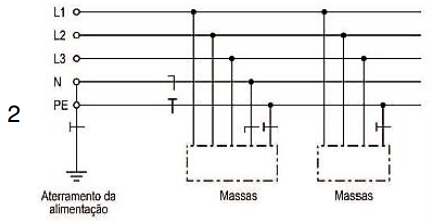

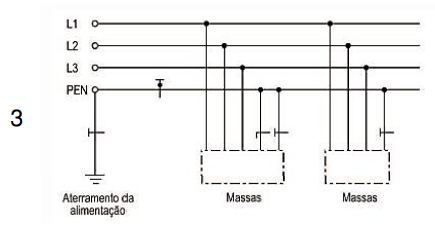

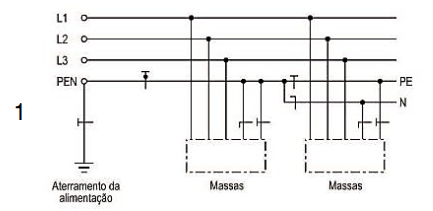

As figuras abaixo representam esquemas de aterramento:

Fonte: NBR 5410 (ABNT, 2005).

Os esquemas 1, 2 e 3 indicam, respectivamente:

Para a escolha de equipamentos em uma instalação elétrica, é necessário o conhecimento de algumas especificações básicas para cada tipo de equipamento.

O conjunto de informações abaixo é necessário para a especificação de qual tipo de equipamento?

1. frequência nominal;
2. máxima tensão disruptiva, à frequência industrial, kV;
3. máxima tensão disruptiva de impulso sob frente de onda, kV.

De acordo com a norma NBR 5410:2004, referente à equipotencialização, assinale a alternativa INCORRETA.

De acordo com a norma NBR 5410:2004, a capacidade de condução de corrente de um condutor de cobre unipolar de 2,5 mm², com isolação em PVC, instalado em eletroduto de seção circular embutido em alvenaria, com dois condutores carregados, é de

Para o desenvolvimento de um projeto elétrico residencial o projetista deve avaliar, entre outros aspectos, as diferentes características da edificação de forma a garantir que o projeto atenda as necessidades do cliente bem como as normas técnicas vigentes.

Nesse sentido, a potência a ser atribuída a cada ponto de tomada é função dos equipamentos que ele poderá vir a alimentar e não deve ser inferior, EXCETO:

As instalações contempladas pela NBR 5410, deverão ser executadas a partir de projetos específicos, que deverão conter itens obrigatórios. NÃO fazem parte desses itens obrigatórios:

De acordo com a NBR 5410 - Instalações Elétricas de Baixa Tensão, na classificação dos esquemas de aterramento, é utilizada a seguinte simbologia:

I. A primeira letra indica a situação da alimentação em relação à terra.

II. A segunda letra indica a situação das massas da instalação elétrica em relação à terra.

III. A letra S indica que o aterramento da massa do equipamento elétrico é feito com um único condutor (PEN).

Está(ão) CORRETO(S):

De acordo com a NBR 5410/2005 – Instalações elétricas de baixa tensão –, é uma recomendação para instalação de eletrodutos:
