Questões de Concurso sobre NBR 5410 - ABNT

De acordo com a NBR 5410:2004, com relação aos critérios para a divisão da instalação em circuitos, é correto afirmar:

Segundo a NBR 5410, para assegurar a proteção complementar contra contatos diretos em áreas úmidas, o dispositivo DR deve possuir corrente residual nominal e tempo máximo de atuação:

De acordo com a NBR 5410, quais práticas relacionadas ao aterramento são fundamentais para garantir a segurança das instalações elétricas de baixa tensão em palcos e espaços cênicos?

Para garantir o ciclo de vida dos sistemas elétricos, os equipamentos terão que passar periodicamente por ensaios que objetivam a prevenção de falhas e a garantia da confiabilidade do sistema. Um técnico em eletrotécnica, para atender o que prescreve a NBR 5410, realizou o ensaio para medição da resistência de isolamento da instalação.

Sobre o correto procedimento no ato dessa medição, é correto afirmar que

Com relação ao dimensionamento do condutor neutro nas instalações elétricas de baixa tensão, de acordo com o que está previsto na NBR 5410:2004, é correto afirmar:

As instalações elétricas prediais de baixa tensão são dimensionadas a partir de critérios normativos que visam garantir segurança, desempenho e durabilidade do sistema. O correto dimensionamento dos circuitos elétricos envolve o conhecimento dos parâmetros que governam a capacidade de condução de corrente dos cabos, os limites de queda de tensão admissíveis, os critérios de proteção por disjuntores e as determinações essenciais de projeto. A NBR 5410:2004 — principal norma brasileira de instalações elétricas de baixa tensão — estabelece os requisitos mínimos que devem ser atendidos em todas essas etapas. Desta forma, classifique as assertivas a seguir como Verdadeiras (V) ou Falsas (F):

( ) No dimensionamento de um circuito elétrico, as determinações essenciais incluem a área da seção transversal do condutor, o diâmetro do eletroduto e a corrente de corte do disjuntor de proteção.

( ) A queda de tensão em um circuito elétrico é causada exclusivamente pela resistência dos equipamentos conectados, sendo a resistência dos condutores desprezível no dimensionamento de instalações prediais de baixa tensão.

( ) A capacidade de condução de corrente de um cabo condutor depende tanto da temperatura ambiente no local de instalação quanto da forma de agrupamento dos condutores carregados, sendo ambos os fatores contemplados pela NBR 5410.

( ) No cálculo da queda de tensão em um circuito terminal, considera-se a distância de cada ponto de utilização até o quadro de distribuição correspondente, e não o comprimento total do circuito até o ponto mais distante exclusivamente.

( ) A NBR 5410:2004 estabelece valores máximos admissíveis para a queda de tensão nos circuitos, sendo 4% para circuitos terminais e 7% acumulados entre o ponto de entrega da concessionária e qualquer ponto de utilização.

( ) O disjuntor tem função exclusivamente de proteção contra sobrecorrentes, não sendo considerado um elemento de manobra na instalação elétrica predial.

Após análise, conclui-se que a sequência correta é:

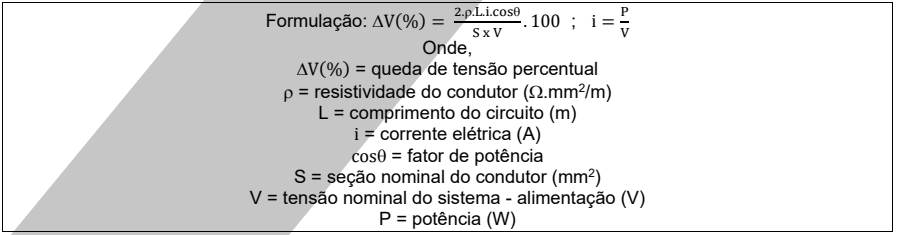

Em projetos elétricos, o cálculo da queda de tensão é de extrema importância para o correto dimensionamento de circuitos elétricos, possibilitando a indicação adequada de condutores, disjuntores etc. Diante disso, a NBR 5410/2004 apresenta os limites possíveis da queda de tensão em relação à tensão nominal da instalação. Ressalta-se que a queda de tensão pode ser calculada pela formulação apresentada a seguir:

Considerando o limite máximo da queda de tensão nos circuitos terminais, estabelecido pela NBR 5410/2004, a seção nominal mínima do condutor necessário para instalação de um chuveiro elétrico com 8800 Watts de potência, distante 30 m do quadro de distribuição de carga (QDC), alimentado por uma tensão de 220 Volts, com fator de potência igual a 1 e resistividade do condutor igual a 0,055 Ω mm²/m, é

Para um condutor de proteção constituído do mesmo metal que os condutores de fase, segundo a NBR 5410 (Instalações elétricas de baixa tensão), quando a seção do condutor fase for 34 mm², a seção mínima do condutor de proteção deverá ser:

De acordo com a NBR 5410, toda edificação deve dispor de uma infraestrutura de aterramento, denominada como:

De acordo com a Norma Brasileira Regulamentadora (NBR) 5410, que estabelece as condições para instalações elétricas de baixa tensão, a segurança das pessoas contra choques elétricos é uma prioridade. Para isso, a norma exige o uso de um dispositivo de proteção adicional, o DR (Diferencial Residual) de alta sensibilidade, em certas situações. Analisando as situações abaixo, qual delas descreve CORRETAMENTE os casos em que a instalação desse dispositivo é obrigatória?

De acordo com a ABNT NBR 5410:2008 – Instalações elétricas de baixa tensão, assinale a alternativa correta a respeito das variantes do esquema de aterramento do tipo TN.

A ABNT NBR 5410 estabelece, em seu item 5.4.2, critérios fundamentais para a proteção contra sobretensões transitórias, que são elevações momentâneas de tensão geralmente causadas por descargas atmosféricas ou manobras na rede elétrica. Essas sobretensões podem danificar equipamentos, comprometer a isolação dos sistemas e até gerar riscos à segurança das pessoas, sendo, portanto, um aspecto crítico no projeto de instalações elétricas. Ainda sobre esse tema e com base na normatização em questão, analise as afirmações a seguir:

I.No que se refere à proteção contra sobretensões transitórias em linhas de sinal, toda linha externa de sinal, seja de telefonia, de comunicação de dados, de vídeo ou qualquer outro sinal eletrônico, deve ser provida de proteção contra surtos nos pontos de entrada e/ou saída da edificação.

II.A prescrição da afirmação I é aplicável a linhas metálicas e abrange apenas as linhas que se conectam a uma rede pública, como as de telefonia ou de TV por assinatura e as linhas de interligação com edificações vizinhas.

III.A tensão de impulso suportável caracteriza o nível de sobretensões transitórias que o isolamento de um produto é capaz de suportar, sem disrupções. Esse valor deve ser informado pelo fabricante e deve ser igual ou superior ao prescrito pela norma do produto em questão.

IV.Deve ser provida proteção contra sobretensões transitórias em linhas de energia quando a instalação for alimentada por linha total ou parcialmente aérea, ou incluir ela própria linha aérea, e se situar em região sob condições de influências externas AQ2 (mais de 25 dias de trovoadas por ano).

É correto o que se afirma em:

De acordo com a ABNT NBR 5410:2008, há um esquema de aterramento em que um ponto da alimentação é diretamente aterrado e as massas da instalação são ligadas a esse mesmo ponto por meio de condutores de proteção. Esse esquema de aterramento é denominado:

A NBR 5410 estabelece medidas de proteção contra choques elétricos, sendo o Dispositivo Diferencial Residual (DR) obrigatório em circuitos específicos. Sobre a obrigatoriedade e o funcionamento do DR de alta sensibilidade, registre V, para as afirmativas verdadeiras, e F, para as falsas:

(__) O uso de dispositivo DR com corrente diferencial-residual nominal de atuação igual ou inferior a 30 mA é obrigatório em circuitos que sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro e em circuitos que alimentem tomadas em áreas externas.

(__) O DR de alta sensibilidade protege contra choques elétricos por contato direto e indireto, desligando o circuito automaticamente ao detectar uma fuga de corrente para a terra que poderia passar pelo corpo humano.

(__) É permitido substituir o aterramento de proteção (fio terra) pela instalação de um DR, pois o dispositivo garante a segurança total do usuário mesmo na ausência do condutor de proteção no equipamento.

(__) O DR não atua em casos de curto-circuito entre fase e neutro sem contato com a terra, sendo necessária a instalação conjunta de disjuntores termomagnéticos para proteção contra sobrecorrentes.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

De acordo com a ABNT NBR 5410:2008, no que se refere às condições de seleção e instalação do condutor neutro em instalações elétricas de baixa tensão, assinale a alternativa correta.

Durante a inspeção em um prédio residencial cuja instalação elétrica foi recentemente reformada, uma caixa de passagem foi aberta, apresentando os seguintes condutores:

• Um condutor flexível vermelho;

• Um condutor flexível laranja;

• Um condutor flexível branco;

• Um condutor flexível cor verde;

• Um condutor flexível cor azul claro.

Com base na norma NBR 5410, é correto afirmar que a caixa apresenta:

Segundo a ABNT NBR 5410:2008 – Instalações elétricas de baixa tensão, no que se refere à previsão de cargas e à distribuição de circuitos em instalações residenciais, assinale a alternativa correta.

Um Engenheiro elaborou um relatório sobre um sistema de aterramento TN-C-S que não estava normativamente adequado. Em seu relatório diagnostico o profissional descreveu as características do sistema de aterramento, sendo que um ou mais itens apresentam erros de projeto, de acordo com as diretrizes da NBR 5410:

I. O condutor PEN foi seccionado por meio de um dispositivo de proteção ao longo da instalação.

II. O condutor neutro (N) e o condutor de proteção (PE) foram interligados em mais de um ponto após a separação do condutor PEN.

III. O condutor de proteção (PE) foi conectado a uma haste de aterramento local, independente do sistema de aterramento da fonte.

Pode-se afirmar que NÃO estão de acordo com as diretrizes da NBR 5410:

O projeto e a execução de instalações elétricas são regidos por normas técnicas rigorosas, como a NBR 5410, que visam a garantir não apenas o funcionamento dos equipamentos, mas também a segurança humana. No que se refere às características, às normas e às aplicações de equipamentos e materiais elétricos em instalações de baixa tensão, assinale a alternativa INCORRETA.

Segundo a NBR 5410 (ABNT, 2004), a cor verde é reservada para condutor(es):
