Questões de Concurso sobre NBR 5410 - ABNT

Levando em consideração a NBR 5410/2008, sobre as instalações elétricas de baixa tensão, analise as assertivas abaixo:

I. Dispositivo de proteção à corrente diferencial-residual é o meio destinado a impedir contato com partes vivas perigosas em condições normais.

II. Componente é o termo empregado para designar itens da instalação que, dependendo do contexto, podem ser materiais, acessórios, dispositivos, instrumentos, equipamentos (de geração, conversão, transformação, transmissão, armazenamento, distribuição ou utilização de eletricidade), máquinas, conjuntos ou mesmo segmentos ou partes da instalação.

III. Ponto de entrega é o ponto de conexão do sistema elétrico da empresa distribuidora de eletricidade com a instalação elétrica da(s) unidade(s) consumidora(s) e que delimita as responsabilidades da distribuidora, definidas pela autoridade reguladora.

Quais estão corretas?

Com relação à prevenção de efeitos danosos ou indesejados, especificados na ABNT NBR 5410/2008, na seleção dos componentes, devem ser levados em consideração os efeitos danosos ou indesejados que o componente possa apresentar, em serviço normal (incluindo operações de manobra), sobre outros componentes ou na rede de alimentação. Entre as características e fenômenos suscetíveis de gerar perturbações ou comprometer o desempenho satisfatório da instalação, podem ser citadas:

I. As correntes iniciais ou de energização.

II. As harmônicas.

III. O equilíbrio das fases.

IV. O fator de demanda.

Quais estão corretas?

Em relação às especificações dos pontos de tomadas, expressos na ABNT NBR 5410/2008, que aborda as instalações elétricas de baixa tensão, analise as assertivas a seguir:

I. O ponto de tomada é o ponto de utilização em que a conexão do equipamento ou equipamentos a serem alimentados é feita através de tomada de corrente.

II. Um ponto de tomada pode conter apenas uma tomada de corrente.

III. Um ponto de tomada pode ser classificado, entre outros critérios, de acordo com a tensão do circuito que o alimenta, o número de tomadas de corrente nele previsto, o tipo de equipamento a ser alimentado (quando houver algum que tenha sido especialmente previsto para utilização do ponto) e a corrente nominal da ou das tomadas de corrente nele utilizadas.

Quais estão corretas?

Nos projetos de instalações elétricas de baixa tensão, a NBR 5410 - Instalações Elétricas de Baixa Tensão (versão corrigida 2018) aborda, entre outras questões, a divisão em circuitos. Nesse contexto, analise as asserções a seguir e a relação proposta entre elas:

I.Limpeza, segurança, recepção, manutenção do prédio e dos seus equipamentos e outros são todas atividades consideradas como "facilidades" e são utilizadas na Administração Pública Contemporânea.

PORQUE

II.A Lei n.º 14.011/2020 admitiu a junção em um único contrato das "facilidades" relacionadas a manutenção, uso e gerenciamento do imóvel, além de eventuais obras e do fornecimento de equipamentos e materiais ligados às atividades necessárias ao funcionamento do imóvel.

A respeito dessas asserções, assinale a opção correta:

NBR 5410 é a norma para instalações elétricas de baixa tensão, assinale a alternativa que apresenta a norma complementar para as instalações elétricas em estabelecimentos assistenciais de saúde.

De acordo com a ABNT NBR 5410/2008, que trata das instalações elétricas de baixa tensão, a determinação da potência de alimentação é essencial para a concepção econômica e segura de uma instalação, dentro de limites adequados de elevação de temperatura e de queda de tensão. Na determinação da potência de alimentação de uma instalação ou de parte de uma instalação devem ser computados os equipamentos de utilização a serem alimentados, com suas respectivas potências nominais e, em seguida, consideradas as possibilidades de não simultaneidade de funcionamento destes equipamentos, bem como capacidade de reserva para futuras ampliações. Em relação à previsão de carga dos pontos de tomada, analise as assertivas a seguir:

I. Em halls de serviço, salas de manutenção e salas de equipamentos, tais como casas de máquinas, salas de bombas, barriletes e locais análogos, deve ser previsto no mínimo um ponto de tomada de uso geral. Aos circuitos terminais respectivos, deve ser atribuída uma potência de no mínimo 1000 VA.

II. Os pontos de tomada de uso específico devem ser localizados no máximo a 5 m do ponto previsto para a localização do equipamento a ser alimentado.

III. Quando um ponto de tomada for previsto para uso específico, deve ser a ele atribuída uma potência menor à potência nominal do equipamento a ser alimentado.

Quais estão corretas?

Há casos em que o uso de dispositivo diferencial-residual de alta sensibilidade como proteção adicional é obrigatório, como sugere a ABNT NBR 5410/2008. Entre outros, devem ser objeto de proteção adicional por dispositivos a corrente diferencial-residual com corrente diferencial-residual nominal igual ou inferior a 30 mA os circuitos que:

I. Sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro.

II. Alimentem tomadas de corrente situadas em áreas externas à edificação.

III. Em locais de habitação, sirvam a pontos de utilização situados em cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e demais dependências internas molhadas em uso normal ou sujeitas a lavagens.

Quais estão corretos?

“A instalação elétrica deve ser concebida e construída de maneira a excluir qualquer risco de incêndio de materiais inflamáveis, devido a temperaturas elevadas ou arcos elétricos. Além disso, em serviço normal, não deve haver riscos de queimaduras para as pessoas e os animais.” Segundo a ABNT NBR 5410, versão corrigida 2008, o princípio fundamental descrito, que orienta os objetivos e prescrições dessa norma é a proteção contra

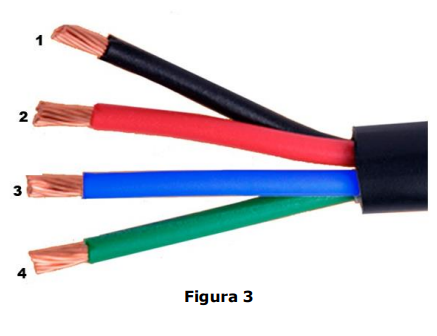

De acordo com a NBR 5410/2008 e com base na Figura 3 abaixo, relacione a Coluna 1 à Coluna 2.

Coluna 1

1. Área da seção transversal: 1,5 mm²

2. Área da seção transversal: 2,5 mm²

3. Área da seção transversal: 2,5 mm²

4. Área da seção transversal: 2,5 mm²

Coluna 2

( ) Condutor de neutro.

( ) Condutor de fase – circuito de força.

( ) Condutor de terra.

( ) Condutor de fase – circuito de iluminação.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Em uma empresa de engenharia civil, a equipe está revisando os requisitos técnicos para instalações elétricas em um novo projeto de construção. Com base na NBR 5410, avalie as afirmativas a seguir, marque V para verdadeiro ou F para falso, e após, assinale a alternativa que apresente a sequência CORRETA.

( ) A norma se aplica a circuitos elétricos com tensão até 1.000 V em corrente alternada ou 1.500 V em corrente contínua.

( ) A norma não se aplica a circuitos com tensão superior a 1.000 V alimentados por instalações de até 1.000 V em corrente alternada.

( ) A norma também se aplica a fiação e linhas elétricas não abrangidas por normas de equipamentos de utilização.

( ) A norma é aplicável a linhas elétricas fixas de sinal, exceto circuitos internos de equipamentos.

De acordo com a ABNT NBR 5410/2008, que trata das instalações elétricas de baixa tensão, o número de pontos de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser aí utilizados, observando-se, dentre outras situações, no mínimo os seguintes critérios:

I. Em cozinhas, copas, copas-cozinhas, áreas de serviço, cozinha-área de serviço, lavanderias e locais análogos, deve ser previsto no mínimo um ponto de tomada para cada 10 m, ou fração, de perímetro, sendo que acima da bancada da pia devem ser previstas no mínimo uma tomada de corrente, no mesmo ponto ou em ponto distinto.

II. Em salas e dormitórios devem ser previstos pelo menos um ponto de tomada para cada 15 m, ou fração, de perímetro, devendo esses pontos serem espaçados tão uniformemente quanto possível.

III. Em cada um dos demais cômodos e dependências de habitação devem ser previstos pelo menos um ponto de tomada, se a área do cômodo ou dependência for superior a 2,25 m² e igual ou inferior a 6 m².

IV. Em cada um dos demais cômodos e dependências de habitação devem ser previstos pelo menos um ponto de tomada para cada 5 m, ou fração, de perímetro, se a área do cômodo ou dependência for superior a 6 m², devendo esses pontos serem espaçados tão uniformemente quanto possível.

Quais estão corretos?

Nas instalações elétricas, por vezes, é inevitável as emendas e conexões de condutores. Considerando o que diz a NBR 5410, analise as afirmativas a respeito das conexões e emedas de condutores e assinale a alternativa CORRETA.

I. As conexões de condutores entre si e com outros componentes da instalação devem garantir continuidade elétrica durável, adequada suportabilidade mecânica e adequada proteção mecânica.

II. É permitida e aconselhável a aplicação de solda a estanho na terminação de condutores utilizados em instalações prediais, para conectá-los a bornes ou terminais de dispositivos ou equipamentos elétricos.

III. Em condutores de alumínio, somente são admitidas emendas por meio de conectores por compressão ou solda adequada.

IV. As conexões prensadas devem ser realizadas por meio de ferramentas adequadas ao tipo e ao tamanho do conector utilizado, de acordo com as recomendações do fabricante do conector.

Componentes da instalação que contenham líquidos inflamáveis em volume significativo devem ser objeto de precauções para evitar que, em caso de incêndio, o líquido inflamado, a fumaça e gases tóxicos se propaguem para outras partes da edificação. De acordo com a ABNT NBR 5410, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Construção de um fosso de drenagem, para coletar vazamentos do líquido e assegurar a extinção das chamas, em caso de incêndio.

( ) Instalação dos componentes numa câmara resistente ao fogo, ventilada apenas por atmosfera externa, e previsão de soleiras, ou outros meios, para evitar que o líquido inflamado se propague para outras partes da edificação.

( ) Considerando que os líquidos apresentam baixo risco de incêndio, torna-se dispensável a adoção de cuidados preventivos.

( ) É recomendável que a alimentação seja interrompida tão logo um incêndio se inicie.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

De acordo com a ABNT NBR 5410/2008, que aborda as instalações elétricas de baixa tensão, toda instalação elétrica requer uma cuidadosa execução por pessoas qualificadas, de forma a assegurar, entre outros objetivos, que:

I. Os componentes da instalação e os condutores em particular sejam adequadamente identificados.

II. Os componentes sejam instalados, preservando-se as condições de aquecimento previstas.

III. Os componentes da instalação suscetíveis a produzir temperaturas elevadas ou arcos elétricos fiquem dispostos ou abrigados de modo a eliminar o risco de ignição de materiais inflamáveis.

IV. As partes externas de componentes sujeitas a atingir temperaturas capazes de lesionar pessoas fiquem dispostas ou abrigadas de modo a garantir que as pessoas não corram risco de contatos acidentais com essas partes.

Quais estão corretos?

Em uma instalação elétrica, o condutor de proteção possui como função proteger os equipamentos contra as sobrecargas elétricas. Esse tipo de condutor são identificados pela seguinte cor:

Circuitos elétricos são caminhos fechados ou redes por onde a corrente elétrica pode fluir. De acordo com a NBR 5410, que fala sobre as Instalações elétricas de baixa tensão. Qual a seção mínima dos condutores de cobre em instalações fixas, utilizando cabos isolados, para circuitos de iluminação?

A ABNT NBR 5410/2008, que trata das instalações elétricas de baixa tensão, estabelece uma classificação e uma codificação das influências externas que devem ser consideradas na concepção e na execução das instalações elétricas. Cada condição de influência externa é designada por um código que compreende sempre um grupo de duas letras maiúsculas e um número, como descrito a seguir:

I. A primeira letra (A, B, C, ...) indica a natureza da influência externa.

II. A segunda letra (A, B, C, ...) indica a categoria geral da influência externa.

III. O número (1, 2, 3, ...) indica a classe de cada influência externa.

Quais estão corretas?

A potência a ser atribuída a cada ponto de tomada e a divisão da instalação é função dos equipamentos que poderão ser alimentados, e não deve ser inferior a alguns valores mínimos estabelecidos na ABNT NBR 5.410/2008. Diante do exposto, analise as assertivas abaixo:

I. Em banheiros, cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias e locais análogos, no mínimo 600 VA por ponto de tomada, até três pontos, e 100 VA por ponto para os excedentes, considerando-se cada um desses ambientes separadamente.

II. Nos demais cômodos ou dependências, no mínimo 50 VA por ponto de tomada.

III. Todo ponto de utilização previsto para alimentar, de modo exclusivo ou virtualmente dedicado, equipamento com corrente nominal superior a 5 A deve constituir um circuito independente.

Quais estão corretas?

Em uma instalação elétrica, pode ocorrer uma queda de tensão entre o ponto de entrega do transformador até o ponto de utilização da carga. A NBR 5410 estabelece os valores máximos permitidos dessas quedas de tensão. Analise as afirmativas e marque V para as verdadeiras e F para as falsas.

( ) No caso de transformador de propriedade da unidade consumidora, ou da empresa distribuidora de energia para quando o ponto de entrega for aí localizado, a queda de tensão entre os terminais do transformador MT/BT ao ponto de utilização não pode ser superior a 7%.

( ) No caso de grupo gerador próprio, a queda de tensão entre os terminais de saída do gerador até o ponto de utilização não pode ser superior a 5%.

( ) Para equipamentos com corrente de partida elevada, durante o período de partida, a queda de tensão pode ser superior a 7%, desde que esteja dentro dos limites permitidos em suas normas respectivas.

Assinale a alternativa que apresenta a ordem CORRETA de V e F.

Os eletrodutos são responsáveis por armazenar os condutores elétricos pelas paredes, piso e teto da construção civil, protegendo os cabos contra danos externos. A norma NBR 5410 fixa o espaço máximo do eletroduto que pode ser ocupado. No caso de dois condutores, a taxa de ocupação é de:
