De acordo com a norma NBR 5410, os circuitos que alimentam tomadas de corrente situadas em áreas externas à edificação devem ser objeto de proteção adicional por dispositivos a corrente diferencial-residual de forma obrigatória. O dispositivo a ser utilizado deve ter corrente residual-diferencial nominal igual ou inferior a
A
30 mA.
B
50 mA.
C
100 mA.
D
500 mA.
Considerando-se a NBR 5410, analisar os itens abaixo:
I. Quadro de distribuição principal é o primeiro quadro de distribuição após a entrada da linha elétrica na edificação.
II. Dispositivo de proteção à corrente diferencial-residual é o meio destinado a suprir a proteção contra choques elétricos quando massas ou partes condutivas acessíveis tornam-se acidentalmente vivas.
III. SELV representa o sistema de extrabaixa tensão que é eletricamente separado da terra, de outros sistemas e de tal modo que a ocorrência de uma única falta não resulta em risco de choque elétrico.
Estão CORRETOS:
A
Somente os itens I e II.
B
Somente os itens I e III.
C
Somente os itens II e III.
D
Todos os itens.
Considerando a NBR 5410 – Instalações elétricas de baixa tensão, em relação ao uso e à localização dos dispositivos de proteção contra surtos (DPS), é correto afirmar que:
A
quando o objetivo for a proteção contra sobretensões provocadas por descargas atmosféricas diretas sobre a edificação ou em suas proximidades, os DPS devem ser instalados nas descidas do SPDA.
B
quando exigidos pela concessionária, os DPS deverão ser instalados na caixa de inspeção de aterramento, o mais próximo possível da haste de aterramento.
C
quando o objetivo for a proteção contra sobretensões de origem atmosférica ou de manobra transmitidas pela linha externa de alimentação, os DPS devem ser instalados junto ao ponto de entrada da linha na edificação ou no quadro de distribuição principal, localizado o mais próximo possível do ponto de entrada.
D
dentro de uma edificação só serão aceitos os DPS se instalados nos quadros de distribuição.
E
quando os DPS fizerem parte da instalação fixa e estiverem alojados em quadros de distribuição, deverão ser ligados entre a fase de cada circuito e o barramento de neutro.
No dimensionamento de condutores elétricos, o critério relativo à capacidade de condução é o único que deve ser utilizado para circuitos que alimentam motores elétricos trifásicos.
C
Certo
E
Errado
Qual norma brasileira estabele as condições das instalações elétricas em baixa tensão?:
A
NBR 14039:2003.
B
NBR 5410:2004.
C
NBR 5456:2010.
D
NBR 5419-3:2015.
E
NBR 16527:2016.
Acerca das diretrizes da ABNT NBR 5410:2004, versão corrigida em 2008, a respeito do número de pontos de tomada, analise as assertivas abaixo:
I. Em banheiros, deve ser previsto pelo menos dois pontos de tomada, próximos ao lavatório.
II. Em cozinhas, copas, copas-cozinhas, áreas de serviço, deve ser previsto, no mínimo, um ponto de tomada para cada 3,5 metros, ou fração, de perímetro.
III. Em varandas, deve ser previsto, pelo menos, um ponto de tomada.
Quais estão corretas?
A
Apenas I.
B
Apenas II.
C
Apenas I e III.
D
Apenas II e III.
E
I, II e III.
As pessoas, bem como os equipamentos e materiais fixos adjacentes a componentes da instalação elétrica, devem ser protegidos contra os efeitos térmicos prejudiciais que possam ser produzidos por esses componentes, tais como: risco de queimaduras; combustão ou degradação dos materiais; comprometimento da segurança de funcionamento dos componentes instalados.
(NBR 5410, 2004.)
Sobre proteção contra incêndio, algumas regras gerais são apresentadas na normativa NBR 5410:2004; assinale a afirmativa correta.
A
Os componentes fixos que apresentem efeito de concentração de calor devem estar próximos a elemento construtivo e não de objeto fixo, de modo submetê-lo, em condições normais, a uma temperatura não perigosa, isentando, assim, os objetos fixos ou demais componentes do risco.
B
Os materiais de invólucros aplicados a componentes da instalação durante a execução da obra devem suportar a maior temperatura que o componente possa vir a atingir. Não serão admitidos invólucros de material combustível, mesmo que sejam tomadas medidas preventivas contra o risco de ignição.
C
Os componentes fixos cujas superfícies externas possam atingir temperaturas suscetíveis de provocar incêndio nos materiais adjacentes devem ser montados sobre ou envolvidos por materiais que suportem tais temperaturas e sejam de alta condutividade térmica; ou estar junto dos elementos construtivos da edificação com materiais que suportem tais temperaturas e sejam de alta condutividade térmica.
D
Componentes da instalação que contenham líquidos inflamáveis em volume significativo devem ser objeto de precauções para evitar que, em caso de incêndio, o líquido inflamado, a fumaça e os gases tóxicos se propaguem para outras partes da edificação. Em geral, considera-se “significativo” um volume igual ou superior a cem litros. Para volumes inferiores a cem litros, é suficiente alguma providência que evite o vazamento do líquido.
E
Quando um componente da instalação, fixo ou estacionário, for suscetível de produzir, em operação normal, arcos ou centelhamento, ele deve ser totalmente envolvido por material resistente a arcos; ou, separado, por materiais resistentes a arcos, de elementos construtivos da edificação sobre os quais os arcos possam ter efeitos térmicos prejudiciais; ou, montado a uma distância suficiente dos elementos construtivos sobre os quais os arcos possam ter efeitos térmicos prejudiciais, de modo a permitir a segura extinção do arco.
Sobre as recomendações da ABNT NBR 5410:2008, no que tange ao aterramento e a equipotencialização, analise as assertivas abaixo:
I. A infraestrutura de aterramento deve ser, preferencialmente, com as próprias armaduras do concreto das fundações.
II. A infraestrutura de aterramento deve ser realizada exclusivamente sob a caixa do medidor de energia elétrica com haste específica para o aterramento.
III. A infraestrutura de aterramento pode ser realizada com uso de fitas, barras ou cabos metálicos, especialmente previstos, imersos no concreto das fundações.
Quais estão corretas?
A
Apenas I.
B
Apenas II.
C
Apenas III.
D
Apenas I e III.
E
I, II e III.
A norma brasileira NBR 5410/2008 da Associação Brasileira de Normas Técnicas (ABNT) possui orientações quanto à execução adequada das emendas em condutores de uma instalação elétrica de baixa tensão. Sobre as emendas em condutores, marque a alternativa CORRETA:
A
As emendas entre condutores devem estar localizadas dentro das caixas, não se admitindo emendas no interior dos eletrodutos.
B
As emendas entre condutores devem estar localizadas dentro dos eletrodutos, para que não sejam localizadas facilmente.
C
As emendas entre condutores não podem ter sua isolação recomposta com fita isolante.
D
As emendas entre condutores devem sempre ser realizadas empregando-se cola ou produto similar que fixe os condutores permanentemente.
E
As emendas entre condutores podem ter sua isolação recomposta por qualquer tipo de fita adesiva, desde que nenhuma parte condutiva fique exposta.
Para proteção de circuitos elétricos contrato curto circuito, contra surtos de tensão e contra choques causados pelo contato direto com partes ligadas eletricamente, utilizamos os seguintes dispositivos preconizados pela norma NBR 5410:
A
Disjuntor, Contator, DDR.
B
Disjuntor, DPS e DDR.
C
Disjuntor, Contator, Relé.
D
DPS, Disjuntor, DDR.
E
DDR, DPS e Contator.
Com base nas prescrições da ABNT NBR 5410:2008 – Instalações elétricas de baixa tensão, no que tange à definição do número mínimo de pontos de tomadas de uso geral, assinale a alternativa que expressa corretamente a quantidade mínima de pontos de tomada para cada um dos ambientes residenciais apresentados na tabela abaixo:
Ambiente | Dimensões | Quantidade mínimade tomadas de uso geral(TUG) | |
Área (m²) | Perímetro (m) | ||
Sala | 13,00 | (4,00 x 2 + 3,25 x 2) = 14,50 | |
Cozinha | 18,00 | (5,00 x 2 + 3,60 x 2) = 17,20 | |
Dormitório | 12,00 | (4,00 m x 2 +3,00 m x 2) = 14,00 | |
Banheiro | 2,70 | (1,80 x 2 + 1,50 x 2) = 6,60 | |
A
Sala – 2 tomadas; cozinha – 3 tomadas; dormitório – 2 tomadas; banheiro – 1 tomada.
B
Sala – 1 tomada; cozinha – 4 tomadas; dormitório – 4 tomadas; banheiro – 2 tomadas.
C
Sala – 4 tomadas; cozinha – 6 tomadas; dormitório – 3 tomadas; banheiro – 3 tomadas.
D
Sala – 3 tomadas; cozinha – 5 tomadas; dormitório – 3 tomadas; banheiro – 1 tomada.
E
Sala – 3 tomadas; cozinha – 3 tomadas; dormitório – 1 tomada; banheiro – 2 tomadas.
Assinale a alternativa que corresponde a uma prescrição da NBR 5410 – Instalações elétricas de baixa tensão.
A
A taxa de ocupação do eletroduto, dada pelo quociente entre a soma das áreas das seções transversais dos condutores previstos, calculadas com base no diâmetro externo, e a área útil da seção transversal do eletroduto, poderá alcançar 88% no caso de um condutor, 82% no caso de dois condutores e 75% no caso de três ou mais condutores.
B
Os trechos contínuos de tubulação, sem interposição de caixas ou equipamentos, não devem exceder 50 m de comprimento para linhas internas às edificações e 100 m para as linhas em áreas externas às edificações, se os trechos forem retilíneos. Se os trechos incluírem curvas, o limite de 50 m e o de 80 m devem ser reduzidos em 2 m para cada curva de 90°. Quando não for possível evitar a passagem da linha por locais que impeçam, por algum motivo, a colocação de caixa intermediária, o comprimento do trecho contínuo pode ser aumentado, desde que seja utilizado um eletroduto de tamanho nominal imediatamente superior para cada 25 m, ou fração, de aumento da distância máxima.
C
Em cada trecho de tubulação delimitado, de um lado e de outro, por caixa ou extremidade de linha, qualquer que seja essa combinação (caixa-caixa, caixa-extremidade ou extremidade-extremidade), podem ser instaladas, no máximo, dez curvas de 90° ou seu equivalente até, no máximo, 900°. As curvas podem ter deflexão máxima de 135°.
D
Devem ser empregadas caixas em todos os pontos da tubulação: onde houver entrada ou saída de condutores, exceto nos pontos de transição de uma linha aberta para a linha em eletrodutos, os quais, nesses casos, devem ser rematados com buchas; em todos os pontos de emenda ou de derivação de condutores; sempre que for necessário segmentar a tubulação para atendimento do critério de comprimento máximo de trechos contínuos de tubulação.
E
A enfiação dos condutores só deve ser iniciada depois que a montagem dos eletrodutos for concluída, não restar nenhum serviço de construção suscetível de danificá-los e a linha for submetida a uma limpeza completa, exceto para trechos contínuos de até 20 m com curvas que, somadas, resultem numa deflexão acumulada não superior a 270°, situação na qual os eletrodutos podem ser montados já com os condutores enfiados.
Com base na Norma Brasileira ABNT NBR 5410, assinale a alternativa incorreta.
A
Em circuitos com esquema de aterramento TN-S, o condutor neutro pode ser comum a mais de um circuito.
B
O condutor neutro de um circuito monofásico deve ter a mesma seção do condutor de fase.
C
Quando, num circuito trifásico com neutro, a taxa de terceira harmônica e seus múltiplos forem superiores a 15%, a seção do condutor neutro não deve ser inferior à dos condutores de fase, podendo ser igual à dos condutores de fase, se essa taxa não for superior a 33%.
D
Quando, num circuito trifásico com neutro ou num circuito com duas fases e neutro, a taxa de terceira harmônica e seus múltiplos forem superiores a 33%, pode ser necessário um condutor neutro com seção superior à dos condutores de fase.

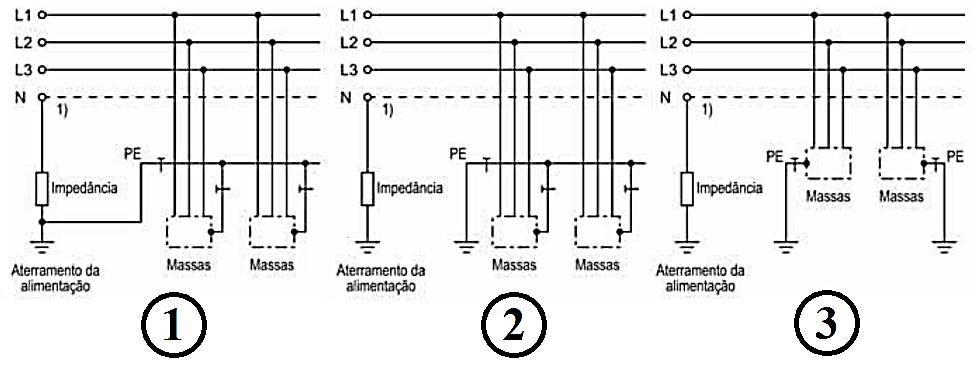

De acordo com a NBR 5410 – Instalações Elétricas de Baixa Tensão, no esquema IT de aterramento, todas as partes vivas são isoladas da terra ou um ponto de alimentação é aterrado através de impedância. Observe a figura abaixo e assinale a alternativa que contenha corretamente a descrição desse tipo de aterramento nas figuras 1, 2 e 3 abaixo.
Fonte: NBR-5410 – Instalações Elétricas de Baixa Tensão. (Adaptado).
A
massas aterradas em eletrodos separados e independentes do eletrodo de aterramento da alimentação; 2-massas coletivamente aterradas em eletrodo independente do eletrodo de aterramento da alimentação; 3- massas coletivamente aterradas no mesmo eletrodo da alimentação.
B
massas coletivamente aterradas em eletrodo independente do eletrodo de aterramento da alimentação; 2- massas individualmente aterradas no mesmo eletrodo da alimentação; 3-massas aterradas em eletrodos separados e independentes do eletrodo de aterramento da alimentação.
C
1-massas coletivamente aterradas em eletrodo independente do eletrodo de aterramento da alimentação; 2-massas aterradas em eletrodos separados e independentes do eletrodo de aterramento da alimentação; 3-massas individualmente aterradas no mesmo eletrodo da alimentação.
D
1-massas individualmente aterradas no mesmo eletrodo da alimentação; 2-massas coletivamente aterradas em eletrodo independente do eletrodo de aterramento da alimentação; 3-massas sem aterramento de alimentação distribuído e independentes da rede.
E
1-massas coletivamente aterradas no mesmo eletrodo da alimentação; 2-massas coletivamente aterradas em eletrodo independente do eletrodo de aterramento da alimentação; 3-massas aterradas em eletrodos separados e independentes do eletrodo de aterramento da alimentação.
De acordo com a NBR5410, que trata das instalações elétricas de baixa tensão, a instalação deve ser dividida em tantos circuitos quantos necessários, devendo cada circuito ser concebido de forma a poder ser seccionado, sem risco de realimentação inadvertida de outro circuito.
Sendo assim, a divisão da instalação em circuitos deve ser feita de modo a atender, entre outras, às seguintes exigências:
A
contra falha humana, conservação de força, aterramento, de produção e manutenção.
B
segurança, conservação de energia, funcionais, de produção e manutenção.
C
contra falha humana, conservação de energia, funcionais e manutenção.
D
segurança, conservação de força, aterramento, de produção e manutenção.
E
contra falha humana, conservação de energia, aterramento e produção.
Em conformidade com a NBR 5419: Proteção contra descargas atmosféricas, são medidas de proteção para reduzir danos a pessoas devido a choque elétrico:
I. Isolação adequada das partes condutoras expostas.
II. Restrições físicas e avisos.
A
Os itens I e II estão corretos.
B
Somente o item I está correto.
C
Somente o item II está correto.
D
Os itens I e II estão incorretos.
Segundo a NBR 5410: Instalações elétricas de baixa tensão, assinalar a alternativa que preenche as lacunas abaixo CORRETAMENTE:
Sempre que forem previstas situações de perigo em que se faça necessário desenergizar um circuito, devem ser __________ dispositivos de ______________________, facilmente identificáveis e rapidamente manobráveis.
A
desprovidos | aterramento
B
providos | desligamento de emergência
C
desprovidos | desligamento de emergência
D
providos | aterramento
Segundo a ABNT NBR 5410:2004 - Instalações elétricas de baixa tensão, o número de pontos de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser nelas utilizados. Qual das afirmativas a seguir está correta em relação ao número de tomadas de acordo com a norma?
A
Em varandas, deve ser previsto pelo menos um ponto de tomada; admite-se que o ponto de tomada não seja instalado na própria varanda, mas próximo ao seu acesso, quando a varanda, por razões construtivas, não o comportar, quando sua área for inferior a 2 m2 ou, ainda, quando sua profundidade for inferior a 0,80 m.
B
Em salas e dormitórios devem ser previstos um ponto de tomada para cada 10 m, ou fração, de perímetro, devendo esses pontos serem espaçados tão uniformemente quanto possível; quando um ponto de tomada for usado para alimentação de mais de um equipamento, deve-se utilizar adaptador tipo "régua" com tomadas para 20 A.
C
Nos banheiros, deve ser previsto um ponto de tomada com potência atribuída de 100 VA, instalada acima da bancada da pia.
D
Em um quarto de dormir de 12 m2, devem ser previstos dois pontos de tomada, um de cada lado da cama.
E
Para cômodos pequenos, com área igual ou inferior a 2,25 m2, não são necessários pontos de tomada a menos que exista algum ponto de tomada a 2 m da porta de acesso do cômodo.

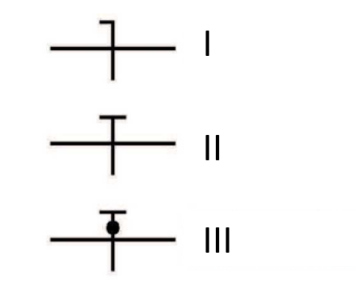

Marque a alternativa que indica o tipo de condutor, conforme figura 05, adotada para os sistemas de aterramento.
Figura 05: Esquemas de aterramento
Fonte: NBR 5410-2008 – Instalações Elétricas de baixa tensão
A
I: Condutor proteção (PE); II Condutor de neutro (N); III: Condutor combinando as funções de neutro e proteção (NPE)
B
I: Condutor fase (F); II Condutor de proteção (PE); III: Condutor combinando as funções de fase e proteção (FPE)
C
I: Condutor fase (F); II Condutor de neutro (N); III: Condutor combinando as funções de fase e neutro (FN)
D
I: Condutor neutro (N); II Condutor de proteção (PE); III: Condutor combinando as funções de neutro e proteção (PEN)
E
I: Condutor proteção (PE); II Condutor de fase (F); III: Condutor combinando as funções de fase e proteção (PEF)
