De acordo com a NBR 5410 – Instalações elétricas de baixa tensão, o primeiro quadro de distribuição após a entrada da linha elétrica na edificação é chamado de quadro:

A NBR 5410 estabelece uma série de medidas para segurança e proteção das instalações elétricas de baixa tensão. Entre elas, destaca-se a instalação de dispositivo de proteção de corrente diferencial-residual (dispositivo DR). No que diz respeito ao referido dispositivo, é CORRETO afirmar que:

A ABNT NBR 5410:2008 (versão corrigida), que aborda as instalações elétricas de baixa tensão, orienta que o número de pontos de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser utilizados nesse ambiente. Considerando uma sala de estar com dimensões de 7,0 m x 5,0 m, totalizando uma área de 35 m², assinale a alternativa que apresenta o número mínimo de Tomadas de Uso Geral (TUGs) que devem ser instaladas nesse ambiente.

Com relação às prescrições relativas à proteção contra choques elétricos, dispostas na ABNT NBR 5410:2008 (versão corrigida), que trata das instalações elétricas de baixa tensão, analise as assertivas a seguir:

I. A instalação de dispositivos Diferenciais Residuais (DR) é obrigatória em circuitos que alimentam áreas úmidas, como banheiros, cozinhas e áreas externas.

II. Recomenda-se o uso de aterramento como medida de proteção adicional em qualquer tipo de circuito elétrico.

III. A interrupção automática da alimentação é um dos métodos de proteção recomendados contra contatos diretos.

IV. É permitida a interligação dos condutores neutro e terra no mesmo barramento no quadro de distribuição desde que a tensão de operação não ultrapasse 127 V.

Quais estão corretas?

A referida norma aplica-se às instalações elétricas de baixa tensão, ainda que provisórias.

Sobre as prescrições indicadas pela ABNT NBR 5410:2004 – Instalações elétricas de baixa tensão, analise as assertivas abaixo:

I. A conexão do aquecedor elétrico de água ao ponto de utilização deve ser direta, isto é, sem uso de tomada de corrente.

II. A divisão da instalação em circuitos deve ser feita de modo a atender a exigências como: segurança, conservação de energia, funcionais, de produção e de manutenção.

III. Em particular, devem ser previstos circuitos terminais distintos para pontos de iluminação e para pontos de tomada.

Quais estão corretas?

Em conformidade com os requisitos da ABNT NBR 5410 acerca dos eletrodutos, analise as assertivas abaixo:

I. Os trechos contínuos de tubulação, sem interposição de caixas ou equipamentos, não devem exceder 15 m de comprimento para linhas internas às edificações, se eles forem retilíneos.

II. Os trechos contínuos de tubulação, sem interposição de caixas ou equipamentos, não devem exceder 20 m de comprimento para as linhas em áreas externas às edificações, se eles forem retilíneos.

III. Para trechos que incluem curvas, os limites de comprimento da tubulação devem ser reduzidos em 3 metros para cada curva de 90º.

Quais estão corretas?

De acordo com a norma técnica ABNT NBR 5410, deve-se prever circuito de reserva nos quadros de distribuição, de forma a satisfazer determinados critérios. Identifique quais das afirmativas abaixo correspondem a esses critérios e assinale a alternativa correta.

I. Quadros de distribuição com até 6 circuitos: espaço para, no mínimo, dois circuitos de reserva.

II. Quadros de distribuição contendo de 7 a 12 circuitos: espaço para, no mínimo, três circuitos.

III. Quadros de distribuição contendo de 13 a 30 circuitos: espaço para, no mínimo, seis circuitos.

IV. Quadros de distribuição contendo acima de 30 circuitos: espaço reserva para uso de, no mínimo, 15% dos circuitos existentes.

As influências externas são variáveis que necessitam ser consideradas na definição e seleção de medidas de proteção para segurança das pessoas e desempenho dos componentes da instalação elétrica, bem como na concepção e construção das instalações elétricas. Cada condição de influência externa é designada na norma técnica ABNT NBR 5410 por um código que compreende sempre um grupo de duas letras maiúsculas e um número. A primeira letra indica a categoria geral da influência externa: A indica meio ambiente, B indica utilização e C, construção das edificações. A segunda letra indica a natureza da influência externa. O número indica a classe de cada influência externa. Sobre o assunto, assinale a alternativa que completa corretamente a frase abaixo.

As condições de utilização dos locais em que se situam as instalações compreendem cinco parâmetros: competência das pessoas; condições de fuga das pessoas em emergência; contato das pessoas com o potencial de terra; natureza dos materiais processados ou armazenados; resistência elétrica do corpo humano. Seus códigos são respectivamente iniciados pelos grupos de letras:

As medidas de caráter geral descritas pela ABNT NBR 5410:2008, a serem utilizadas na proteção contra choques elétricos, desconsiderando os casos especiais, são:

Considerando-se a NBR 5410 — Instalações elétricas de baixa tensão, marcar C para as afirmativas Certas, E para as erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:

( ) Os pontos de tomada de uso específico devem ser localizados no máximo a 1,5m do ponto previsto para a localização do equipamento a ser alimentado.

( ) A instalação elétrica deve ser concebida e construída livre de qualquer influência mútua prejudicial entre instalações elétricas e não elétricas.

De acordo com a NBR 5410, é INCORRETO afirmar que:

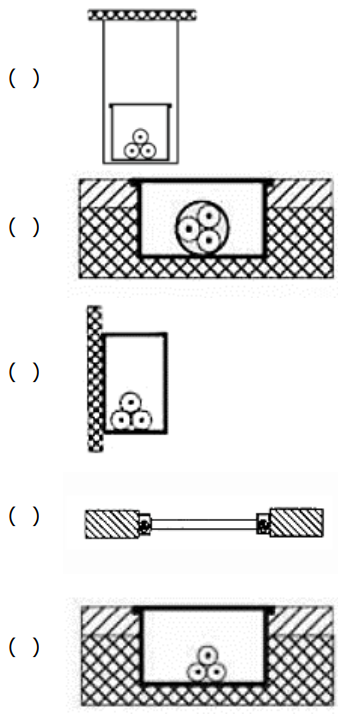

A partir das considerações adotadas pela ABNT NBR 5.410:2004 – Instalações elétricas de baixa tensão, relacione a Coluna 1 à Coluna 2, associando os esquemas ilustrativos dos tipos de linhas elétricas às suas respectivas descrições.

Coluna 1

1. Condutores isolados ou cabos unipolares em eletrocalha ou perfilado suspenso(a).

2. Cabo multipolar em canaleta fechada embutida no piso.

3. Condutores isolados ou cabos unipolares em eletroduto aparente de seção não circular sobre parede.

4. Condutores isolados em eletroduto, cabos unipolares ou cabo multipolar embutido(s) em caixilho de janela.

5. Condutores isolados ou cabos unipolares em canaleta fechada embutida no piso.

Coluna 2

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

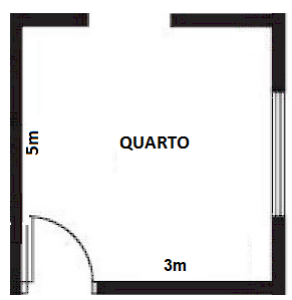

Conforme a norma brasileira de instalações elétricas (NBR-5410), determine a potência de iluminação mínima prevista para o quarto da residência a seguir:

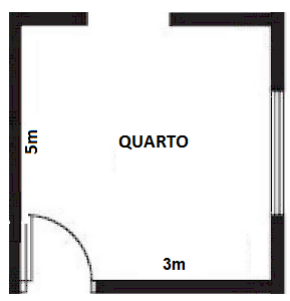

Considerando a norma brasileira de instalações elétricas (NBR-5410), determine o número de TUG para o quarto de uma residência.

Tomando como base o disposto na ABNT NBR 5410/2004 (Instalações elétricas de baixa tensão), analise as afirmações a seguir e responda conforme orientado.

I.Um ponto de utilização pode ser classificado, entre outros critérios, de acordo com a tensão da linha elétrica, a natureza da carga prevista (ponto de luz, ponto para aquecedor, ponto para aparelho de ar-condicionado, etc.) e o tipo de conexão previsto (ponto de tomada, ponto de ligação direta).

II.Um ponto de carga é o local no qual ocorre a conexão do equipamento ou equipamentos a serem alimentados é feita através de uma tomada de corrente.

III.Dependendo da situação, no qual a instalação elétrica de baixa tensão foi projetada, um ponto de tomada pode conter uma ou mais tomadas de corrente.

Dentre as afirmações anteriores, quais estão CORRETAS?

Tomando como base a norma ABNT NBR 5410:2004 (Instalações Elétricas de Baixa Tensão) analise as afirmações a seguir acerca das instalações elétricas de uma sala de estar (com área total de 16,80 m² e perímetro de 16,40 m) de uma edificação residencial e assinale a alternativa CORRETA.

Componentes da instalação elétrica é o termo técnico empregado para designar itens da instalação que, dependendo do contexto, podem ser materiais, acessórios, dispositivos, instrumentos, equipamentos, máquinas, conjuntos ou mesmo segmentos ou partes da instalação. Ponto de utilização é o ponto de uma linha elétrica destinado à conexão de equipamento de utilização. Especificada em norma técnica ABNT 5410, assinale a alternativa que não é uma nota para ponto de utilização.

Conforme a ABNT NBR 5410, nas instalações elétricas alimentadas por transformador próprio, o esquema de aterramento adotado será:

De acordo com a NR5410 - Instalações elétricas de baixa tensão, leia as afirmativas a seguir:

I.Os componentes da instalação não devem representar perigo de incêndio para os materiais adjacentes. Devem ser observadas, além das prescrições desta norma, as respectivas instruções dos fabricantes.

II.Componentes da instalação que contenham líquidos inflamáveis em volume significativo devem ser objeto de precauções para evitar que, em caso de incêndio, o líquido inflamado, a fumaça e gases tóxicos se propaguem para outras partes da edificação.

III.Os materiais de invólucros aplicados a componentes da instalação durante a execução da obra devem suportar a maior temperatura que o componente possa vir a atingir. Só se admitem invólucros de material combustível se forem tomadas medidas preventivas contra o risco de ignição, tais como revestimento com material incombustível, ou de difícil combustão, e baixa condutividade térmica.

Está(ão) CORRETO(S):
