Questões de Concurso sobre NBR 5410 - ABNT

De acordo com a ABNT NBR 5410:2008, o número de pontos de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser utilizados. Nesse sentido, assinale a alternativa que apresenta o número mínimo de pontos de tomada recomendado pela referida norma para um dormitório de 4 m x 3 m.

De acordo com a NBR 5410 - Instalações elétricas de baixa tensão, o ponto de conexão do sistema elétrico da empresa distribuidora com a instalação das unidades consumidoras é conhecido, por padrão, como:

Em um dormitório com área de 24 m² e dimensões de 4 m por 6 m em planta, é adequado utilizar uma quantidade mínima de tomadas que é estabelecida na ABNT NBR 5410:2008. Assinale a alternativa que apresenta o número mínimo de tomadas que a norma estabelece para o dormitório descrito acima.

De acordo com a NBR 5410 - Instalações elétricas de baixa tensão, considerando um FP de 0,92, uma instalação, que contém 100VA, possui a potência de:

Um dormitório de uma edificação possui 3,50 m de largura por 5,10 m de comprimento. Pode-se afirmar que, segundo a NBR 5410/2008, o número mínimo de tomadas para o dormitório deve ser igual a:

Com base na norma brasileira que regulamenta instalações elétricas de baixa tensão (NBR 5410), informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir.

( ) A NBR 5410 não se aplica a instalações elétricas de edificações industriais ou comerciais.

( ) No dimensionamento de circuitos, o número de pontos de tomada deve ser determinado em função da área total do ambiente e destinação do local, sendo o número mínimo de pontos de tomada em uma cozinha diferente do número mínimo de pontos de tomada em uma copa.

( ) No dimensionamento de circuitos, em cômodos ou dependências com área superior a 6 m², deve ser prevista uma carga mínima de iluminação de 100 VA para os primeiros 6 m² acrescida de 60 VA para cada aumento de área de 6 m² inteiros.

( ) Em circuitos trifásicos com neutro ou em circuitos com duas fases e neutro nos quais a taxa de terceira harmônica (e seus múltiplos) for superior a 33%, a seção reta do condutor de neutro deve ser determinada com a aplicação de um fator que é função da taxa de terceira harmônica presente.

A sequência correta está apresentada em

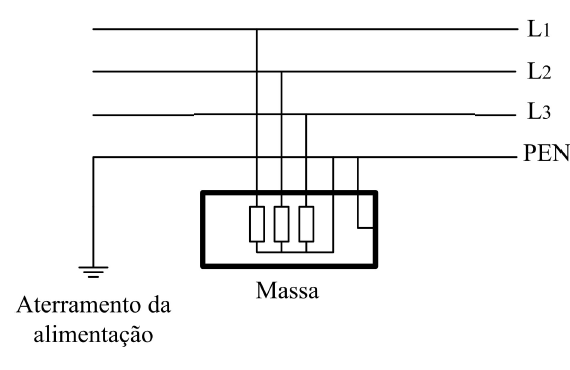

Considere o esquema de aterramento representado na figura a seguir.

De acordo com a ABNT NBR 5410, qual o nome do esquema representado?

Conforme a Norma Brasileira n. 5410 (NBR 5410) no item que trata do uso de dispositivo diferencial-residual de alta sensibilidade, o dispositivo é reconhecido como proteção adicional contra choques elétricos. Para essa situação, a corrente nominal do dispositivo deve ser igual ou inferior a

A ABNT NBR 5410:2008 tem um item que apresenta as definições adequadas para as linhas elétricas. Acerca das linhas elétricas, analise as assertivas abaixo:

I. A linha externa é a linha que entra ou sai de uma edificação, seja a linha de energia, de sinal, uma tubulação de água, de gás ou de qualquer outra utilidade.

II. O ponto de entrada é o ponto de conexão do sistema elétrico da empresa distribuidora de eletricidade com a instalação elétrica da(s) unidade(s) consumidora(s) e que delimita as responsabilidades da distribuidora, definidas pela autoridade reguladora.

III. As linhas em que trafegam sinais eletrônicos, sejam eles de telecomunicações, de intercâmbio de dados, de controle, de automação etc., são denominadas de “linhas (elétricas) de sinal”.

Quais estão corretas?

Em relação às instalações elétricas prediais de locais de habitação (NBR 5410), analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) Em cada cômodo ou dependência, deve ser previsto pelo menos um ponto de luz fixo no teto, comandado por interruptor. Admite-se que o ponto de luz fixo no teto seja substituído por ponto na parede em espaços sob escada, depósitos, despensas, lavabos e varandas, desde que de pequenas dimensões e onde a colocação do ponto no teto seja de difícil execução ou não conveniente.

( ) Em banheiros, devem ser previstos no mínimo dois pontos de tomada, próximos ao lavatório.

( ) Em salas e dormitórios, devem ser previstos pelo menos um ponto de tomada a cada 7 m, ou fração, de perímetro, devendo esses pontos ser espaçados tão uniformemente quanto possível.

( ) A potência a ser atribuída a cada ponto de tomada é função dos equipamentos que ele poderá vir a alimentar: em banheiros, cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias e locais análogos, no mínimo 600 VA por ponto de tomada, até três pontos, e 100 VA por ponto para os excedentes, considerando-se cada um desses ambientes separadamente.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

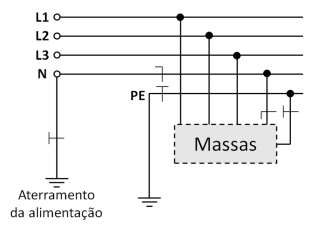

Observe a figura a seguir.

A Norma Brasileira n. 5410 (NBR 5410), no item esquema de aterramento, especifica que o esquema TN possui um ponto de alimentação diretamente aterrado e as massas são ligadas a esse ponto por meio de condutores de proteção. De acordo com essa norma, a variante da forma TN apresentada na figura é chamada de esquema

Para o dimensionamento de circuitos elétricos, segundo a NBR 5410 (instalações elétricas de baixa tensão), marque a alternativa CORRETA quanto à seção mínima de circuitos fase:

De acordo com a NBR 5410:2004, em cada cômodo ou dependência de unidades residenciais e nas acomodações de hotéis, motéis e similares, deverá ser previsto pelo menos um ponto de luz fixo no teto, com potência mínima de:

As alternativas a seguir apresentam alguns dos princípios fundamentais de uma instalação elétrica de baixa tensão, segundo a ABNT NBR 5410/2004, EXCETO:

Com base na tabela da Norma NBR-5410/2004 – Instalações Elétricas de Baixa Tensão abaixo, dimensione a bitola mínima dos condutores fase, neutro e terra, respectivamente, de um circuito de 127V, monofásico, instalado em eletroduto embutido em alvenaria, ou seja, método de referência B1, sem nenhum outro circuito no mesmo eletroduto, cuja corrente de projeto é de 74 A. Considere o condutor de cobre e sua isolação em PVC.

Tabela 36 - Capacidades de condução de corrente, em ampères, para os métodos de referência A1, A2, B1, B2, C e D

Condutores: cobre e alumínio

Isolação: PVC

Temperatura no condutor 70°C

Temperaturas de referência do ambiente: 30°C (ar), 20°C (solo)

Fonte: Imagens extraídas da Norma ABNT-NBR-5410/2004.

Na norma NBR 5410:2004 (Instalações elétricas de baixa tensão) da ABNT, os princípios fundamentais de proteção contra choques elétricos podem ser resumidos da seguinte maneira: 1- elementos ou partes energizadas (vivas) e perigosas não devem ser acessíveis; 2 - massas ou elementos condutivos acessíveis (como carcaças de metal) não devem oferecer perigo tanto em condições normais ou em caso de falhas que as torne acidentalmente energizadas.

Dessa forma, para proteção de indivíduos contra choques elétricos, considere as seguintes afirmações:

I. A utilização de disjuntor sensível a sobrecorrente ou curto-circuito (excluindo o diferencial-residual) é um elemento de proteção dos indivíduos contra choques elétricos;

II. O dispositivo de diferencial-residual (DR) de alta sensibilidade é uma proteção adicional.

III. Em uma construção, cada massa condutora acessível deve ser conectada a um eletrodo de aterramento individualizado.

É CORRETO o que se afirma em:

A seção dos condutores de fase, em circuitos de corrente alternada, e dos condutores vivos, em circuitos de corrente contínua, não devem ser inferiores ao que estabelece a NBR 5410:2004 (Instalações elétricas de baixa tensão). As seções mínimas, em instalações fixas em geral, dos condutores e cabos isolados, em cobre, de fase (ditadas por razões mecânicas), em circuitos de iluminação, circuitos de força e circuitos de sinalização e controle são, respectivamente, em mm²:

Tomando como referência a norma ABNT NBR5410, pode-se afirmar sobre o condutor neutro utilizado em instalações elétricas de baixa tensão:

A ABNT NBR 5410:2004 estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. Segundo esta norma, o número de pontos de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser utilizados. Analise as afirmativas abaixo com relação à quantidade de tomadas:

I. Em banheiros, deve ser previsto pelo menos um ponto de tomada, com distância máxima de 0,60m do box do chuveiro.

II. Em cozinhas, copas, copas-cozinhas, áreas de serviço, cozinha-área de serviço, lavanderias e locais análogos, deve ser previsto no mínimo um ponto de tomada para cada 3,5m, ou fração, de perímetro.

III. Acima da bancada da pia devem ser previstas no mínimo duas tomadas de corrente, no mesmo ponto ou em pontos distintos.

IV. Em salas e dormitórios devem ser previstos pelo menos um ponto de tomada para cada 5m, ou fração, de perímetro.

De acordo com a ABNT NBR 5410:2004 é correto o que se afirma nas assertivas:

Na determinação das cargas de iluminação, uma solução alternativa à aplicação da ABNT NBR 5413 é utilizar o disposto sobre o tema na ABNT NBR 5410/2004. Logo, tomando como base somente a ABNT NBR 5410/2004, pode-se afirmar que em cômodos ou dependências com área igual ou inferior a 6 m², deve ser prevista uma carga de iluminação mínima de:
