A norma NBR 5410 determina as cores dos revestimentos de acordo com a função do condutor. Assim, é CORRETO afirmar:
A
Vermelha, preta ou marrom são para condutores neutros.
B
Vermelho, verde e azul são para condutores de proteção (fio terra).
C
Azul é para condutores fase.
D
Azul é para condutores neutros com isolamento.
Acerca da documentação da instalação elétrica, prevista na norma ABNT NBR5410, pode-se afirmar que ela
A
deve conter, no mínimo, plantas, esquemas unifilares, detalhes de montagem, memorial descritivo, especificação de componentes e parâmetros de projeto.
B
exige manual de usuário, sempre que houver pessoal qualificado para a sua operação, supervisão e/ou manutenção, de modo a auxiliar nas tarefas do dia a dia.
C
deve ser escrita em linguagem leiga e clara, de modo a garantir que o pessoal qualificado possa compreendê-la, sempre que necessitar de informações sobre sua operação, supervisão e/ou manutenção.
D
dispensa manual de usuário, quando não houver pessoal qualificado para operação, supervisão e/ou manutenção de modo a garantir a segurança do usuário leigo.
E
deve ser fiel ao que foi especificado e projetado, para assegurar as responsabilidades do engenheiro projetista, evitando qualquer correspondência com o que foi executado (“as built”).
Segundo a NBR 5410 - Instalações elétricas de baixa tensão, sobre proteção contra incêndio, os componentes fixos cujas superfícies externas possam atingir temperaturas suscetíveis de provocar incêndio nos materiais adjacentes devem ser:
A
Montados de modo a guardar afastamento suficiente de qualquer material cuja integridade possa ser prejudicada por tais temperaturas e garantir uma segura dissipação de calor, aliado à utilização de materiais de baixa condutividade térmica.
B
Montados de modo a guardar afastamento suficiente de qualquer material, desde que suportem tais temperaturas e sejam de baixa condutividade térmica.
C
Separados dos elementos construtivos da edificação por materiais que suportem tais temperaturas e sejam de alta condutividade térmica.
D
Montados sobre ou envolvidos por materiais que suportem tais temperaturas e sejam de alta condutividade térmica.
A Norma ABNT NBR 5410 estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. Esta Norma aplica-se principalmente às instalações elétricas de edificações, qualquer que seja seu uso (residencial, comercial, público, industrial, de serviços, agropecuário, hortigranjeiro, etc.), incluindo as pré-fabricadas. Além disso, esta norma também se aplica a outras instalações não citadas acima. De acordo com as instalações elétrica em que a NBR 5410 se aplica, assinale a alternativa incorreta.
A
Em áreas descobertas das propriedades, externas às edificações
B
De reboques de acampamento (trailers), locais de acampamento (campings), marinas e instalações análogas
C
De canteiros de obra
D
De feiras, exposições e outras instalações temporárias
E
Em subestações e sistemas distribuidores de energia elétrica em todo o território brasileiro
Segundo a NBR-5410, as dimensões internas dos eletrodutos e de suas conexões devem permitir que, após montagem da linha, os condutores possam ser instalados e retirados com facilidade. Para tanto, a taxa de ocupação do eletroduto, dada pelo quociente entre a soma das áreas das seções transversais dos condutores previstos, calculadas com base no diâmetro externo, e a área útil da seção transversal do eletroduto, não deve ser superior a
A
63% no caso de um condutor, 31% no caso de dois condutores e 40% no caso de três ou mais condutores.
B
53% no caso de um condutor, 31% no caso de dois condutores e 40% no caso de três ou mais condutores.
C
53% no caso de um condutor, 41% no caso de dois condutores e 30% no caso de três ou mais condutores.
D
63% no caso de um condutor, 45% no caso de dois condutores e 40% no caso de três ou mais condutores.
E
63% no caso de um condutor, 31% no caso de dois condutores e 35% no caso de três ou mais condutores.
As instalações elétricas necessitam assegurar condições a fim de garantir a segurança de pessoas e animais, bem como o funcionamento adequado da mesma e a conservação dos bens. A ABNT NBR 5410:2004, aplica-se às instalações elétricas de baixa tensão de edificações, qualquer que seja seu uso (residencial, comercial, público etc.), incluindo as pré-fabricadas. Com base na Norma assinale a alternativa CORRETA.
A
Os pontos de tomada de uso específico devem ser localizados no máximo a 2,0 m (dois metros) do ponto previsto para a localização do equipamento a ser alimentado.
B
As linhas elétricas quando se situarem no interior de dutos de exaustão de fumaça ou de dutos de ventilação devem ser protegidas contra esses efeitos - umidade, calor, fumaça.
C
Quando um disjuntor ou fusível atua, desligando algum circuito ou a instalação inteira, a causa pode ser uma sobrecarga ou um curto-circuito. Nesse caso deve ser trocado seus disjuntores ou fusíveis por outro de maior corrente (maior amperagem).
D
Para facilitar a enfiação dos condutores, podem ser utilizados guias de puxamento; e/ou talco, parafina ou outros lubrificantes que não prejudiquem a isolação dos condutores.

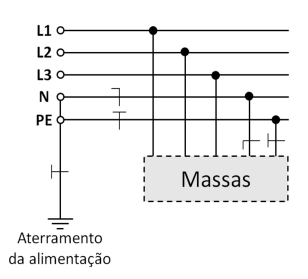

De acordo com a ABNT NBR 5410, qual o nome do esquema de aterramento ilustrado na figura a seguir?
-
-
A
TN-S.
B
TN-C.
C
TN-C-S.
D
TT.
E
IT.
De acordo com a ABNT NBR 5410:2008, as dimensões internas dos eletrodutos e de suas conexões devem permitir que, após a montagem da linha, os condutores possam ser instalados e retirados com facilidade. Assinale a alternativa que apresenta a menor área útil necessária para que um eletroduto onde passam 2 condutores de 20 mm² atenda aos requisitos normativos.
A
76 mm².
B
100 mm².
C
121 mm².
D
130 mm².
E
140 mm².
A NBR 5410 especifica que, nos quadros de distribuição, deve ser previsto espaço de reserva para ampliações futuras, com base no número de circuitos com que o quadro for efetivamente equipado. De acordo com o exposto, as letras A, B e C da Tabela 5 abaixo representam, respectivamente:
Quantidade de circuitos efetivamente disponível N | Espaço mínimo destinado à reserva (em número de circuitos) |
até 6 | A |
7 a 12 | B |
N > 30 | C |
Tabela 5
A
1; 2; 10.
B
2; 3; 0,10 N.
C
2; 3; 0,15 N.
D
3; 3; 0,15 N.
E
3; 4; 20.
As prescrições gerais para a execução das instalações elétricas constam da NBR 5410/2004 e determinam, além de outras, as seguintes condições:
I. As linhas elétricas de baixa tensão e as linhas de tensão superior a 380 volts não devem ser colocadas nas mesmas canalizações ou poços, a menos que sejam tomadas precauções adequadas para evitar que, em caso de falta, os circuitos de baixa tensão sejam submetidos a sobretensões.
II. Quando vários condutores forem reunidos em paralelo, devem ser reunidos em tantos grupos quantos forem os condutores em paralelo, cada grupo contendo um condutor de cada fase da polaridade. Os condutores de cada grupo devem estar instalados nas proximidades imediatas uns dos outros.
III. Os cabos unipolares e os condutores isolados pertencentes a um mesmo circuito devem ser instalados nas proximidades imediatas uns dos outros, assim como os condutores de proteção.
IV. Em cada trecho de tubulação/eletrodutos, entre duas caixas e entre extremidade e caixa podem ser previstas, no máximo, quatro curvas de 90°, ou seu equivalente até, no máximo, 360°.
Está correto o que se afirma APENAS em
A
I e IV, apenas.
B
III e IV, apenas.
C
I, II, III e IV.
D
I e III, apenas.
E
II e III, apenas.
De acordo com a NBR 5410, em um esquema de aterramento, os símbolos representados pelas letras A, B e C referem-se, respectivamente, a condutores do tipo:
A
De proteção; Neutro; Combinando as funções de neutro e de proteção.
B
Bifásico; Trifásico; Neutro.
C
Neutro; De proteção; Combinando as funções de neutro e de proteção.
D
De Proteção; Bifásico; Trifásico.
E
Neutro; Combinando as funções de neutro e de proteção; Bifásico.
Assinale a alternativa que, segundo a ABNT NBR-5410, caracteriza uma instalação de baixa tensão.
A
Circuitos elétricos alimentados sob tensão nominal igual ou inferior a 1500 V em corrente alternada (CA), frequência inferior a 400 Hz, ou tensão nominal igual ou inferior a 1000 V e corrente contínua (CC).
B
Circuitos elétricos alimentados sob tensão nominal igual ou inferior a 1000 V em corrente alternada (CA), frequência inferior a 500 Hz, ou tensão nominal igual ou inferior a 1000 V e corrente contínua (CC).
C
Circuitos elétricos alimentados sob tensão nominal igual ou inferior a 1500 V em corrente alternada (CA), frequência inferior a 500 Hz, ou tensão nominal igual ou inferior a 1500 V e corrente contínua (CC).
D
Circuitos elétricos alimentados sob tensão nominal igual ou superior a 1000 V em corrente alternada (CA), frequência inferior a 600 Hz, ou tensão nominal igual ou inferior a 1500 V e corrente contínua (CC).
E
Circuitos elétricos alimentados sob tensão nominal igual ou inferior a 1000 V em corrente alternada (CA), frequência inferior a 400 Hz, ou tensão nominal igual ou inferior a 1500 V e corrente contínua (CC).
A seção dos condutores de aterramento para condutores enterrados no solo não deve ter dimensões inferiores as características elétricas e mecânicas requeridas pela NBR 5410. Dentre essas é correto que:
A
A seção mínima dos condutores de cobre protegidos contra corrosão e danos mecânicos é de 4mm.
B
A seção mínima dos condutores de cobre protegidos contra corrosão e não protegidas contra danos mecânicos é de 12mm.
C
A seção mínima dos condutores de aço não protegidos contra corrosão e danos mecânicos é de 80mm.
D
A seção mínima dos condutores de aço protegidos contra corrosão e danos mecânicos é 8mm.
E
A seção mínima dos condutores de cobre não protegidos contra corrosão e danos mecânicos é 40mm.
Uma determinada edificação possui uma sala de estar com o formato de um círculo. Logo, considerando π = 3,00 e sabendo que a sala de estar possui apenas 4 pontos de tomada de uso geral e nenhum ponto de tomada de uso específico, pode-se afirmar que a área total aproximada da sala de estar, caso a mesma possua o número mínimo de pontos de tomada permitido pela ABNT NBR 5410/2004, é de:
A
28,65 m².
B
26,10 m².
C
44,05 m².
D
33,33 m².
O princípio que fundamenta as medidas de proteção contra choques especificadas na Norma NBR 5410 pode ser assim resumido: partes vivas perigosas não devem ser acessíveis; e massas ou partes condutivas acessíveis não devem oferecer perigo, seja em condições normais, seja, em particular, em caso de alguma falha que as tornem acidentalmente vivas. Desse modo, a proteção contra choques elétricos compreende, em caráter geral, dois tipos de proteção: a) proteção básica e b) proteção supletiva.
A alternativa que apresenta apenas proteção básica é:
A
Equipotencialização e seccionamento automático da alimentação; isolação suplementar.
B
Isolação básica ou separação básica; separação elétrica.
C
Isolação suplementar; uso de barreira ou invólucro.
D
Limitação da tensão; equipotencialização e seccionamento automático da alimentação.
E
Uso de barreira ou invólucro; limitação da tensão.
Segundo a NBR-5410, os dispositivos que NÃO devem ser utilizados para comando funcional são os
A
interruptores.
B
disjuntores.
C
seccionadores.
D
plugues e tomadas com corrente nominal de, no máximo, 20 A.
E
telerruptores.
Durante a execução de um projeto elétrico, o engenheiro responsável dimensionou o número de pontos de tomadas necessários conforme a norma da ABNT NBR 5410/2008. Para tanto, foram previstos para um dos dormitórios da residência 04 pontos de tomadas de 100 VA cada. Sabe-se que as dimensões projetadas para esse cômodo são: 3,50m de largura e 4,50m de comprimento. A partir do exposto, tem-se que:
A
o dimensionamento do engenheiro está correto.
B
o dimensionamento do engenheiro não está correto, o número de pontos de tomadas necessários no dormitório são: 03 pontos de tomadas de 600 VA cada e 01 ponto de tomada de 100VA.
C
o dimensionamento do engenheiro não está correto, o número de pontos de tomadas necessários no dormitório são: 02 pontos de tomadas de 600 VA cada e 01 ponto de tomada de 100VA.
D
o dimensionamento do engenheiro não está correto, o número de pontos de tomadas necessários no dormitório são: 03 pontos de tomadas de 100 VA cada.
De acordo com a NBR 5410, os valores limites de instalações elétricas de baixa tensão são
A
500 V em corrente contínua.
B
1500 V em corrente alternada.
C
1000 V em corrente alternada e 1500 V em corrente contínua.
D
1000 V em corrente contínua e 36200 V em corrente alternada.
E
500 V em corrente alternada com frequências superiores a 1000 Hz.
Preencha as lacunas considerando os princípios fundamentais que orientam os objetivos e as prescrições da NBR 5410/2005 – Instalações elétricas de baixa tensão –.
1. Proteção contra choques elétricos.
2. Proteção contra efeitos térmicos.
3. Proteção contra sobrecorrentes.
4. Circulação de correntes de falta.
( ) Condutores que não os condutores vivos e outras partes destinadas a escoar correntes de falta devem poder suportar essas correntes sem atingir temperaturas excessivas.
( ) As pessoas e os animais devem ser protegidos contra choques elétricos, seja o risco associado a contato acidental com parte viva perigosa, seja a falhas que possam colocar uma massa acidentalmente sob tensão.
( ) As pessoas, os animais e os bens devem ser protegidos contra os efeitos negativos de temperaturas ou solicitações eletromecânicas excessivas resultantes de sobrecorrentes a que os condutores vivos possam ser submetidos.
( ) A instalação elétrica deve ser concebida e construída de maneira a excluir qualquer risco de incêndio de materiais inflamáveis, devido a temperaturas elevadas ou arcos elétricos. Além disso, em serviço normal, não deve haver riscos de queimaduras para as pessoas e os animais.
A sequência correta de preenchimento das lacunas, de cima para baixo, é:
A
4 – 1 – 3 – 2
B
3 – 4 – 2 – 1
C
2 – 1 – 3 – 4
D
4 – 3 – 1 – 2
E
3 – 1 – 4 – 2
De acordo com a ABNT NBR - 5410 - INSTALAÇÕES ELÉTRICAS DE BAIXA TENSÃO, assinale a alternativa em que o uso de dispositivo diferencial-residual de alta sensibilidade como proteção adicional não é obrigatório.
A
Em circuitos que alimentem tomadas com corrente nominal de até 50 A
B
Em circuitos que alimentem tomadas de corrente situadas em áreas externas à edificação.
C
Em circuitos que sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro.
D
Em circuitos que, em locais de habitação, sirvam a pontos de utilização situados em cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e demais dependências internas molhadas em uso normal ou sujeitas a lavagens.
