Considerando os sistemas de aterramento
definidos pela norma NBR-5410/2004, assinale a
opção correta.
A
TN-C-S – as funções de neutro e de proteção
são combinadas em um único condutor ao longo
da instalação.
B
IT – todas as partes vivas são isoladas em
relação à terra, mas pode ter um condutor
aterrado por meio de uma baixa impedância.
C
TT – as funções de neutro e de proteção podem
ser combinas em um único condutor ou serem
separadas em condutores distintos.
D
TN-S – possui um ponto da alimentação
diretamente aterrado, as massas são ligadas ao
condutor de proteção, o qual é distinto do
condutor neutro.
Conforme a NBR 5410, qual estrutura NÃO pode ser usada como condutor de proteção?
A
Armação.
B
Blindagem de cabo.
C
Tubulação metálica de água.
D
Veia de cabo multipolar.
A NBR nº 5410/2004 (Instalações elétricas de baixa tensão) estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. Analise as assertivas abaixo quanto às linhas elétricas:
I. Linha elétrica de sinal: linha em que trafegam sinais eletrônicos, sejam eles de telecomunicações, de intercâmbio de dados, de controle, de automação, etc.
II. Linha externa: linha que entra ou sai de uma edificação, seja a linha de energia, de sinal, uma tubulação de água, de gás ou de qualquer outra utilidade.
III. Ponto de entrada: ponto de conexão do sistema elétrico da empresa distribuidora de eletricidade com a instalação elétrica da(s) unidade(s) consumidora(s) e que delimita as responsabilidades da distribuidora.
IV. Ponto de entrega: ponto em que uma linha externa penetra na edificação.
Quais estão corretas?
A
Apenas I.
B
Apenas I e II.
C
Apenas II e III.
D
Apenas III e IV.
E
I, II, III e IV.
Os preceitos da NBR 5410/2004 não se aplicam a instalações elétricas destinadas a:
A
Iluminação pública.
B
Marinas e instalações análogas.
C
Ambientes assistenciais de saúde.
D
Trailers e locais de acampamento.
E
Áreas descobertas das propriedades, externas às edificações.
De acordo com a norma, o corpo humano tem
resistência baixa a choque elétrico nas circunstâncias
nas quais a pele está seca, sem nenhuma umidade, ou
seja, com suor.
C
Certo
E
Errado
Para os aparelhos fixos de iluminação à descarga, a
potência nominal a ser considerada deve incluir a
potência das lâmpadas, as perdas e o fator de potência
dos equipamentos auxiliares.
C
Certo
E
Errado
Sempre que forem previstas situações de perigo em que
se faça necessário desenergizar um circuito, devem ser
providos dispositivos de desligamento de emergência,
facilmente identificáveis e rapidamente manobráveis.
C
Certo
E
Errado
No dimensionamento dos condutores elétricos, a norma brasileira NBR 5410 especifica a obrigatoriedade da instalação do condutor fio terra, também denominado de condutor de proteção. Quanto ao fio terra nas instalações residenciais, é correto afirmar que:
A
é permitido instalar fio terra com qualquer secção, pois é um condutor que circula a corrente mínima de fuga para a terra.
B
não há necessidade da instalação de fio terra se no circuito estiver instalado o condutor neutro.
C
nas cargas trifásicas ligadas em delta não é possível a instalação do condutor de proteção.
D
a norma estabelece secção mínima do condutor de proteção e vinculada à secção dos condutores ativos.
E
não há necessidade da instalação de fio terra se houver o dispositivo DR − Disjuntor ou Interruptor residual, que o substitui com vantagens.
Segundo a NBR 5410, um sistema de alimentação elétrica para serviços de segurança pode ser automático e não automático. Os grupos geradores (motores diesel funcionando como máquina primário de alternadores para geração de energia elétrica) e as UPS (Uninterruptible Power Suply) são sistemas que permitem alimentação automática em serviços de segurança. A respeito destes sistemas é correto afirmar o seguinte:
A
a NBR5410 classifica o sistema automático em função da duração da comutação em tempos inferiores a 0,5s, 5s, e tempos superiores a 15s.
B
o uso de UPS em conjunto com grupo gerador implica um fator adicional no dimensionamento do grupo gerador que aumenta o valor da potência a ser gerada.
C
o uso de UPS em conjunto com grupo gerador melhora a estabilidade do controle do grupo gerador, permitindo um alívio na operação do grupo gerador.
D
uma das vantagens em manter a geração de emergência distribuída pela planta é o menor custo por kVA instalado.
E
há vantagens em instalação distribuída, ou seja, com grupos geradores distribuídos pela planta em comparação com instalação centralizada, com um único grupo gerador.
A NBR5410 trata da necessidade de proteção contra sobretensões, cita as medidas necessárias, a utilização de dispositivos de proteção contra sobretensão (DPS) e a necessidade de aterramento. Considere os dois esquemas de ligação de DPS em quadro de distribuição representados nas figuras 1 e 2, cujos componentes são identificados como

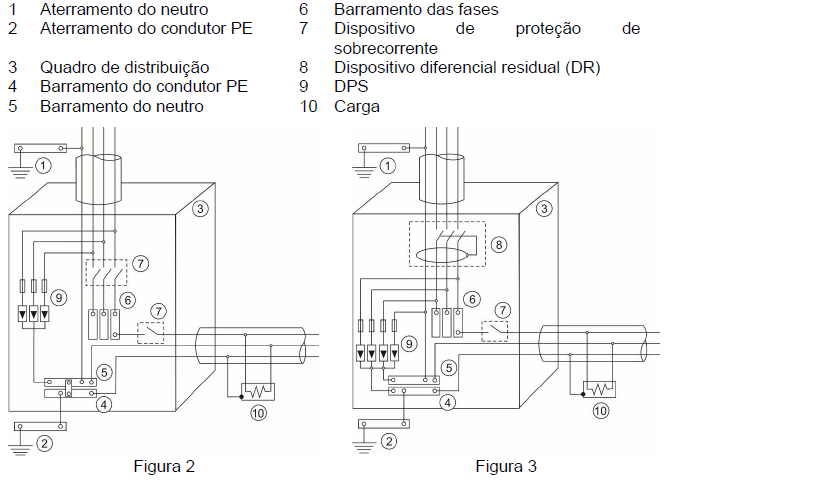

Dos esquemas para instalação dos DPS representados na figura e em relação ao aterramento e sua coexistência com os dispositivos diferencial residual (DR) apresentados nas figuras, segundo a NBR 5410, é correto afirmar o seguinte
A
na instalação em esquema TN, mostrada na figura 2, o DSP está localizado a montante do dispositivo de proteção contra sobrecorrente, o qual garante proteção suplementar contra choque elétrico.
B
na instalação representada na figura 2, o esquema é TN-S, e o DSP está montado a jusante do dispositivo de proteção de sobrecorrente.
C
na instalação do DSP, em esquema TN, mostrada na figura 3, a montante do dispositivo diferencial residual (DR), o dispositivo DR tem que ser um Disjuntor Diferencial Residual (DDR) para garantir proteção de sobrecorrente ao circuito.
D
instalação do DSP em esquema IT a jusante do dispositivo DR é mostrada na figura 3.
E
a instalação do DSP em esquema TT a montante do dispositivo de proteção de sobrecorrente é mostrada na figura 3.
A norma brasileira NBR 5410 − Instalações Elétricas de Baixa Tensão, estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens.
No dimensionamento de condutores elétricos, a norma NBR 5410 especifica condições para instalação. Nos sistemas trifásicos ligados em estrela, o condutor neutro deve ser instalado
A
sempre com secção mínima aproximada pela metade da secção do fio de fase.
B
apenas nas cargas monofásicas, ligadas entre fase e neutro e distribuídas em redes trifásicas.
C
apenas nas cargas trifásicas equilibradas.
D
apenas nas cargas trifásicas desequilibradas.
E
em qualquer tipo de carga trifásica, equilibradas ou desequilibradas, assim como nas cargas monofásicas, ligadas entre
fase e neutro e distribuídas em rede s trifásicas.
De acordo com a NBR nº 5410/2004, Instalações Elétricas de Baixa Tensão, a instalação deve ser executada a partir de projeto específico, que deve conter, no mínimo:
I. Plantas.
II. Esquemas unifilares e outros, quando aplicáveis.
III. Detalhes de montagem, quando necessários.
IV. Memorial descritivo da instalação e especificação dos componentes.
V. Parâmetros de projeto.
Quais estão corretas?
A
Apenas I, II e III.
B
Apenas II, III e IV.
C
Apenas III, IV e V.
D
Apenas I, II, III e IV.
E
I, II, III, IV e V.
A NBR 5410 define um padrão de cor para o cabo Pen. Indique a alternativa em que está indicado CORRETAMENTE este padrão.
A
A norma libera a utilização de qualquer cor, menos o azul e o verde, para não confundir com outras funções já definidas.
B
O cabo Pen deve ter coloração azul-escuro, para diferenciar do neutro azul-claro.
C
A coloração do cabo Pen deve ser totalmente amarela.
D
O cabo Pen deve ser azul claro, com anilhas verde-amarelas nos pontos visíveis na isolação do condutor.
Quando a instalação comportar mais de uma alimentação (rede pública, geração local etc.), a distribuição associada especificamente a cada uma delas deve ser disposta separadamente e de forma claramente diferenciada das demais, de acordo com NBR 5410:2004. Em particular, não se admite que componentes vinculados especificamente a uma determinada alimentação compartilhem, com elementos de outra alimentação, quadros de distribuição e linhas, incluindo as caixas dessas linhas, salvo algumas exceções.
NÃO corresponde a uma dessas exceções:
A
Certos dispositivos eletrônicos, conforme as normas aplicáveis, nos quais tenham sido tomadas providências para assegurar que, mesmo em caso de falta interna, a tensão nos terminais de saída não possa ser superior aos limites indicados.
B
Circuitos de sinalização e comando, no interior de quadros.
C
Conjuntos de manobra especialmente projetados para efetuar o intercâmbio das fontes de alimentação.
D
Linhas abertas e nas quais os condutores de uma e de outra alimentação sejam adequadamente identificados.
Considere os esquemas de aterramento apresentados a seguir:
As figuras 1, 2, 3 e 4 mostram alguns esquemas de aterramento utilizados em instalações elétricas, conforme NBR 5410/2004 (Versão Corrigida 2008).
Assinale a alternativa que representa esses esquemas CORRETAMENTE:
A
Fig. 1 (TN-C-S), Fig. 2 (TN-C), Fig. 3 (TT), Fig. 4 (IT).
B
Fig. 1 (TN-C), Fig. 2 (TN-S), Fig. 3 (TN-C-S), Fig. 4 (TT).
C
Fig. 1 (TN-S), Fig. 2 (TN-C), Fig. 3 (TN-C-S), Fig. 4 (IT).
D
Fig. 1 (TN-S), Fig. 2 (TN-C-S), Fig. 3 (TN-C), Fig. 4 (TT).
A norma NBR 5410 especifica que, para proteção de pessoas e evitar incêndio de materiais, é necessária a instalação do dispositivo DR – Interruptor ou Disjuntor Residual. Nas instalações residenciais, é correto afirmar que
A
o desarme ocorre com correntes acima de 50 mA.
B
é um dispositivo de seccionamento mecânico destinado a provocar a abertura dos próprios contatos quando ocorrer uma corrente de fuga à terra.
C
é obrigatória a sua instalação apenas nos circuitos de tomadas.
D
não há necessidade da sua instalação se no circuito estiver instalado o condutor neutro.
E
não há necessidade da instalação se no circuito estiver instalado o condutor de proteção ou fio terra.
A NBR5410 “Instalações Elétricas de Baixa Tensão” estabelece padrão de cores para a isolação de condutores elétricos:
A
apenas para os condutores fase e neutro
B
apenas para os condutores fase e de proteção (terra)
C
apenas para os condutores neutro e de proteção (terra)
D
para os condutores fase, neutro e de proteção (terra)
E
não estabelece padrão de cores para condutores elétricos
“...destina-se a impedir qualquer contato com partes vivas cumprindo assim o papel de proteção básica.” Essa definição da NBR 5410 – Instalações elétricas de baixa tensão, quando prescreve a proteção contra contatos diretos, se refere ao uso de:
A
Dispositivo DR (Diferencial-Residual) de baixa sensibilidade.
B
Áreas classificadas.
C
Obstáculos.
D
Pisos isolados.
E
Barreiras ou invólucros.
Os eletrodutos devem ser escolhidos de forma que suas dimensões internas e suas conexões permitam que, após a montagem da linha, os condutores possam ser instalados e retirados com facilidade. Desta forma, segundo a norma NBR 5.410, para linhas internas às edificações e trechos retilíneos de tubulação, os trechos contínuos de tubulação, sem interposição de caixas ou equipamentos, não podem exceder a
A
15 metros.
B
12 metros.
C
9 metros.
D
6 metros.
A equipotencialização é um procedimento que consiste na interligação de elementos especificados, visando a proteção contra choques elétricos e na proteção contra sobretensões e perturbações eletromagnéticas. Considerando as Normas previstas na NBR nº 5410/2005 sobre instalações elétricas de baixa tensão, assinale a alternativa INCORRETA.
A
Todas as massas de uma instalação devem estar ligadas a condutores de proteção.
B
Em cada edificação, deve ser realizada uma equipotencialização principal e em tantas suplementares quantas forem necessárias.
C
As massas da instalação situadas em uma mesma edificação não necessitam estar vinculadas à equipotencialização principal da edificação, podendo haver distintos eletrodos de aterramento.
D
Massas simultaneamente acessíveis devem estar vinculadas a um mesmo eletrodo de aterramento, sem prejuízo de equipotencializações adicionais que se façam necessárias.
E
Todo circuito deve dispor de condutor de proteção, em toda sua extensão.
