Com relação aos dimensionamentos do Condutor Neutro e do Condutor de Proteção, para instalações em baixa tensão, considerando a NBR 5410/2004 (Versão Corrigida 2008), assinale a alternativa INCORRETA:
A
O condutor neutro não pode ser comum a mais de um circuito. No caso de apenas um circuito monofásico, o condutor neutro deve ter a mesma seção do condutor de fase.
B
A seção de qualquer condutor de proteção que não faça parte do mesmo cabo ou não esteja contido no mesmo conduto fechado que os condutores de fase, não deve ser inferior a 25mm2 em cobre e 35mm2 em alumínio, se não for provida proteção contra danos mecânicos.
C
Se, a partir de um ponto qualquer da instalação, o condutor neutro e o condutor de proteção forem separados, não será permitido religá-los após esse ponto.
D
Quando, em um circuito trifásico com neutro, a taxa de terceira harmônica e seus múltiplos for superior a 15%, a seção do condutor neutro não deve ser inferior à dos condutores de fase, podendo ser igual à dos condutores de fase se essa taxa não for superior a 33%.
A norma brasileira NBR 5410 − Instalações Elétricas de Baixa Tensão, estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. A norma NBR 5410 especifica, no dimensionamento de condutores elétricos, as condições que o condutor terra, também denominado de condutor de proteção deve ser instalado. Assim, é correto afirmar que
A
poderá ser instalado com qualquer secção, pois é um condutor que circula a corrente mínima de fuga para a terra.
B
não há necessidade da sua instalação se no circuito estiver instalado o dispositivo DR − interruptor ou disjuntor residual.
C
não é obrigatória a sua instalação nos circuitos de iluminação.
D
a secção mínima do condutor de proteção está vinculada à secção dos condutores ativos.
E
o condutor de proteção é considerado ativo, portanto, o dimensionamento é com os mesmos critérios que os demais condutores de alimentação das cargas.
Segundo a NBR 5410, o aterramento é uma
infraestrutura e faz parte da integridade da edificação.
Uma das formas de eletrodo de aterramento é o uso de
um anel, ao redor do perímetro da edificação, que pode
ser complementado por hastes verticais.
C
Certo
E
Errado
A NBR 5410 propõe um código de cores para identificar a função do condutor, que seja condutor fase, condutor neutro (N), condutor de proteção (PE) ou com dupla função (PEN). Este código facilita as instalações e evitar confusão nos pontos visíveis ou acessíveis, como, no interior de quadros e caixas de passagens. Em relação à identificação dos condutores pela cor, segundo a NBR 5410,
A
o condutor de proteção deve ser instalado, unipolar ou veia de cabo multipolar identificado pela cor azul-claro.
B
a identificação do condutor neutro deve ser pela dupla coloração verde-amarelo.
C
o condutor PEN deve ser identificado com a cor azul-claro, com anilhas nos pontos visíveis ou acessíveis.
D
a norma não prescreve as cores preta ou cinza para os cabos multipolares.
E
o condutor PE não precisa ser isolado.
A norma brasileira NBR 5410 − Instalações Elétricas de Baixa Tensão, estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens.
No dimensionamento de condutores elétricos, a norma NBR 5410 especifica condições para instalação. Nos sistemas trifásicos ligados em estrela, o condutor neutro deve ser instalado
A
sempre com secção mínima aproximada pela metade da secção do fio de fase.
B
apenas nas cargas monofásicas, ligadas entre fase e neutro e distribuídas em redes trifásicas.
C
apenas nas cargas trifásicas equilibradas.
D
apenas nas cargas trifásicas desequilibradas.
E
em qualquer tipo de carga trifásica, equilibradas ou desequilibradas, assim como nas cargas monofásicas, ligadas entre
fase e neutro e distribuídas em rede s trifásicas.
De acordo com a NBR nº 5410/2004, Instalações Elétricas de Baixa Tensão, a instalação deve ser executada a partir de projeto específico, que deve conter, no mínimo:
I. Plantas.
II. Esquemas unifilares e outros, quando aplicáveis.
III. Detalhes de montagem, quando necessários.
IV. Memorial descritivo da instalação e especificação dos componentes.
V. Parâmetros de projeto.
Quais estão corretas?
A
Apenas I, II e III.
B
Apenas II, III e IV.
C
Apenas III, IV e V.
D
Apenas I, II, III e IV.
E
I, II, III, IV e V.
A NBR 5410 define um padrão de cor para o cabo Pen. Indique a alternativa em que está indicado CORRETAMENTE este padrão.
A
A norma libera a utilização de qualquer cor, menos o azul e o verde, para não confundir com outras funções já definidas.
B
O cabo Pen deve ter coloração azul-escuro, para diferenciar do neutro azul-claro.
C
A coloração do cabo Pen deve ser totalmente amarela.
D
O cabo Pen deve ser azul claro, com anilhas verde-amarelas nos pontos visíveis na isolação do condutor.
Quando a instalação comportar mais de uma alimentação (rede pública, geração local etc.), a distribuição associada especificamente a cada uma delas deve ser disposta separadamente e de forma claramente diferenciada das demais, de acordo com NBR 5410:2004. Em particular, não se admite que componentes vinculados especificamente a uma determinada alimentação compartilhem, com elementos de outra alimentação, quadros de distribuição e linhas, incluindo as caixas dessas linhas, salvo algumas exceções.
NÃO corresponde a uma dessas exceções:
A
Certos dispositivos eletrônicos, conforme as normas aplicáveis, nos quais tenham sido tomadas providências para assegurar que, mesmo em caso de falta interna, a tensão nos terminais de saída não possa ser superior aos limites indicados.
B
Circuitos de sinalização e comando, no interior de quadros.
C
Conjuntos de manobra especialmente projetados para efetuar o intercâmbio das fontes de alimentação.
D
Linhas abertas e nas quais os condutores de uma e de outra alimentação sejam adequadamente identificados.
Considere os esquemas de aterramento apresentados a seguir:
As figuras 1, 2, 3 e 4 mostram alguns esquemas de aterramento utilizados em instalações elétricas, conforme NBR 5410/2004 (Versão Corrigida 2008).
Assinale a alternativa que representa esses esquemas CORRETAMENTE:
A
Fig. 1 (TN-C-S), Fig. 2 (TN-C), Fig. 3 (TT), Fig. 4 (IT).
B
Fig. 1 (TN-C), Fig. 2 (TN-S), Fig. 3 (TN-C-S), Fig. 4 (TT).
C
Fig. 1 (TN-S), Fig. 2 (TN-C), Fig. 3 (TN-C-S), Fig. 4 (IT).
D
Fig. 1 (TN-S), Fig. 2 (TN-C-S), Fig. 3 (TN-C), Fig. 4 (TT).
A NBR5410 “Instalações Elétricas de Baixa Tensão” estabelece padrão de cores para a isolação de condutores elétricos:
A
apenas para os condutores fase e neutro
B
apenas para os condutores fase e de proteção (terra)
C
apenas para os condutores neutro e de proteção (terra)
D
para os condutores fase, neutro e de proteção (terra)
E
não estabelece padrão de cores para condutores elétricos
“...destina-se a impedir qualquer contato com partes vivas cumprindo assim o papel de proteção básica.” Essa definição da NBR 5410 – Instalações elétricas de baixa tensão, quando prescreve a proteção contra contatos diretos, se refere ao uso de:
A
Dispositivo DR (Diferencial-Residual) de baixa sensibilidade.
B
Áreas classificadas.
C
Obstáculos.
D
Pisos isolados.
E
Barreiras ou invólucros.
Os eletrodutos devem ser escolhidos de forma que suas dimensões internas e suas conexões permitam que, após a montagem da linha, os condutores possam ser instalados e retirados com facilidade. Desta forma, segundo a norma NBR 5.410, para linhas internas às edificações e trechos retilíneos de tubulação, os trechos contínuos de tubulação, sem interposição de caixas ou equipamentos, não podem exceder a
A
15 metros.
B
12 metros.
C
9 metros.
D
6 metros.
A equipotencialização é um procedimento que consiste na interligação de elementos especificados, visando a proteção contra choques elétricos e na proteção contra sobretensões e perturbações eletromagnéticas. Considerando as Normas previstas na NBR nº 5410/2005 sobre instalações elétricas de baixa tensão, assinale a alternativa INCORRETA.
A
Todas as massas de uma instalação devem estar ligadas a condutores de proteção.
B
Em cada edificação, deve ser realizada uma equipotencialização principal e em tantas suplementares quantas forem necessárias.
C
As massas da instalação situadas em uma mesma edificação não necessitam estar vinculadas à equipotencialização principal da edificação, podendo haver distintos eletrodos de aterramento.
D
Massas simultaneamente acessíveis devem estar vinculadas a um mesmo eletrodo de aterramento, sem prejuízo de equipotencializações adicionais que se façam necessárias.
E
Todo circuito deve dispor de condutor de proteção, em toda sua extensão.
A norma NBR 5410/2004 (Instalação Elétrica de Baixa Tensão) estabelece que deverá ser prevista em cada QDC
(Quadro de Distribuição de Circuitos) uma capacidade de reserva (espaço), que permita ampliações futuras da
instalação elétrica interna, compatível com a quantidade e tipo de circuitos efetivamente previstos inicialmente.
Diante do exposto, assinale a alternativa correta.
A
QDC de 7 a 12 circuitos: prever espaço de reserva para o mínimo de 4 circuitos.
B
QDC com até 6 circuitos: prever espaço de reserva para o mínimo de 3 circuitos.
C
QDC de 13 a 30 circuitos: prever espaço de reserva para o mínimo de 5 circuitos.
D
QDC acima de 30 circuitos: prever espaço de reserva para o mínimo de 15% dos circuitos.
De acordo com a ABNT NBR 5410, o método de referência A1, a ser utilizado na determinação da capacidade de condução de corrente, deve ser utilizado para linhas elétricas compostas por
A
condutores isolados ou cabos unipolares em eletroduto de seção circular embutido em parede termicamente isolante.
B
cabo multipolar em eletroduto aparente de seção não-circular sobre parede.
C
cabos unipolares ou cabo multipolar fixado diretamente no teto.
D
cabos unipolares ou cabo multipolar diretamente enterrados com proteção mecânica adici-onal.
E
condutores nus ou isolados sobre isoladores.
Acerca do aterramento e da equipotencialização previstos na NBR 5410, assinale a alternativa correta.
A
Não é admitido como “Eletrodo de Aterramento” o uso de malhas metálicas enterradas, no nível das fundações, cobrindo a área da edificação.
B
A infraestrutura de aterramento deve ser concebida de modo a que possa conduzir correntes de falta à terra, sem riscos de danos térmicos, termomecânicos e eletromecânicos, ou de choques causados por essas correntes.
C
O condutor PEN só é admitido em instalações fixas, desde que sua seção não seja inferior a 8 mm2 em cobre ou 14 mm2 em alumínio.
D
Veias de cabos multipolares, armações, coberturas metálicas ou blindagens de cabos não podem ser utilizadas como condutores de proteção.
E
O esquema de aterramento TN-C-S é uma variante do esquema TN, no qual o condutor neutro e o condutor de proteção são distintos.

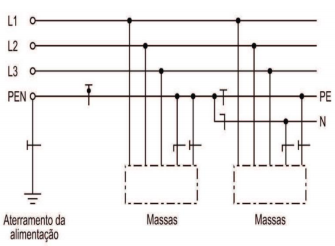

A figura abaixo ilustra um esquema de aterramento para um sistema trifásico, no qual as massas indicadas simbolizam qualquer número de equipamentos elétricos. Assinale a afirmativa que contém a nomenclatura correta, conforme apresenta a ABNT NBR 5410, para a classificação do esquema de aterramento mostrado:
A
Esquema IT
B
Esquema TT
C
Esquema TN-C
D
Esquema TN-S
E
Esquema TN-C-S
Conforme a NBR-5410, para fazer o dimensionamento de condutores são estabelecidos vários critérios.
Assinale a alternativa que indica pelo menos três critérios de dimensionamento.
A
Curto-circuito, capacidade de corrente tabelada pelo fabricante e isolamento.
B
Queda de tensão, corrente nominal da proteção e tensão nominal do circuito.
C
Seção transversal mínima, capacidade de corrente e capacidade de ruptura do disjuntor.
D
Queda de tensão, isolação do condutor e corrente nominal do dispositivo de proteção.
E
Capacidade de corrente, queda de tensão e sobrecarga.
Uma sala com 7 × 5 metros, voltada para uma atividade laboral requisitando 500 lux, deverá ser iluminada com lâmpadas de LED de 10 W e 800 lúmens.
Se o fator de utilização do recinto for 0,5 e o fator de depreciação da luminária for 0,5, qual característica adequada o sistema de iluminação deve possuir para atender aos requisitos do projeto luminotécnico da referida sala?
1. 22 luminárias com 4 lâmpadas do tipo por luminária, demandando uma potência não superior a 800 W, se o fator de potência de cada lâmpada for unitário.
2. A corrente de projeto não será superior a 5 A, caso o circuito de iluminação compartilhe duto com mais outro circuito (fator de correção de agrupamento de 0,8) e o fator de potência da lâmpada for unitário.
3. Um circuito de iluminação monofásico empregando condutor de PVC instalado em eletroduto de seção circular embutido em alvenaria e com seção transversal mínima para circuitos de iluminação, conforme exigência da NBR 5410/2004, desde que não incidam os fatores de correção de temperatura e agrupamento.
4. A corrente de projeto será superior a 5 A e inferior a 10 A, para lâmpadas com fator de potência igual a 0,5, acarretando na adoção de seção acima da minimamente exigida pela NBR 5410/2004 para circuitos de iluminação, considerando o uso de condutores de PVC em eletroduto de seção circular embutido em alvenaria, sem incidência dos fatores de correção de temperatura e agrupamento.
Assinale a alternativa que indica todas as afirmativas corretas.
A
São corretas apenas as afirmativas 1 e 2.
B
São corretas apenas as afirmativas 2 e 3.
C
São corretas apenas as afirmativas 2 e 4.
D
São corretas apenas as afirmativas 1, 2 e 3.
E
São corretas apenas as afirmativas 2, 3 e 4.
Conforme a norma de instalações elétricas em baixa tensão NBR-5410, o aterramento das instalações pode ser realizado de várias formas.
Identifique abaixo as afirmativas verdadeiras ( V ) e as falsas ( F ) em relação ao assunto.
( ) O sistema de TT possui aterramentos separados, na fonte e na carga.
( ) O sistema de TN-S possui aterramentos separados, na fonte e na carga.
( ) O sistema de TN-S possui aterramento apenas na fonte.
( ) No sistema de aterramento TN-C, o condutor ‘PEN’ é usado como neutro e condutor de proteção.
( ) O condutor do neutro não pode ser utilizado como condutor de proteção.
Assinale a alternativa que indica a sequência correta, de cima para baixo.
A
V • F • V • V • V
B
V • F • V • V • F
C
V • F • V • F • F
D
V • F • F • V • V
E
F • V • V • V • F
