O uso de condutores de alumínio em instalações industriais é bastante reduzido, inclusive com restrições
impostas em norma, tendo em vista, entre outros fatores, a necessidade de cuidados maiores na manipulação
e instalação deste tipo de condutor, dadas as suas características mecânicas. Uma das restrições impostas
pela norma NBR5410 ao uso de condutores de alumínio é quanto à sua seção nominal que, no caso de
estabelecimentos industriais, deve ser maior ou igual a
A
8mm².
B
16mm².
C
24mm².
D
30mm².
A NBR-5410/2004 estabelece a possibilidade de
queda de tensão nos circuitos alimentadores. Sendo
assim, para circuitos de força são admitidos:
A
3 %, dos quais 2 % nos alimentadores e 1 % nos
ramais.
B
5 %, dos quais 4 % nos alimentadores e 1 % nos
ramais.
C
4 %, dos quais 3 % nos alimentadores e 1 % nos
ramais.
D
4 %, dos quais 1 % nos alimentadores e 3 % nos
ramais.
E
5%, dos quais 2 % nos alimentadores e 3 % nos
ramais.
Assinale a alternativa que representa o valor da distância máxima permitida entre os pontos de tomada de uso específico e o ponto previsto para a localização do equipamento a ser alimentado, de acordo com a norma NBR 5410.
A
0,5 m.
B
1,0 m.
C
1,5 m.
D
2,0 m.
E
2,5 m.
Sobre condutores nas instalações elétricas, e de acordo com a norma ABNT-NBR 5410, analise as afirmações abaixo.
1) É exclusivo para uso da proteção a cor verde ou a dupla coloração verde-amarelo.
2) Condutor neutro pode ser comum a mais de um circuito.
3) Em circuitos monofásicos o condutor neutro deve ter a mesma seção do condutor fase.
4) Qualquer condutor isolado utilizado como condutor neutro e identificado pela cor deve utilizar a cor azul claro na isolação do condutor.
Estão corretas:
A
1, 3 e 4, apenas.
B
1 e 3, apenas.
C
2 e 3, apenas.
D
1, 2, 3 e 4.
E
1 e 4, apenas.

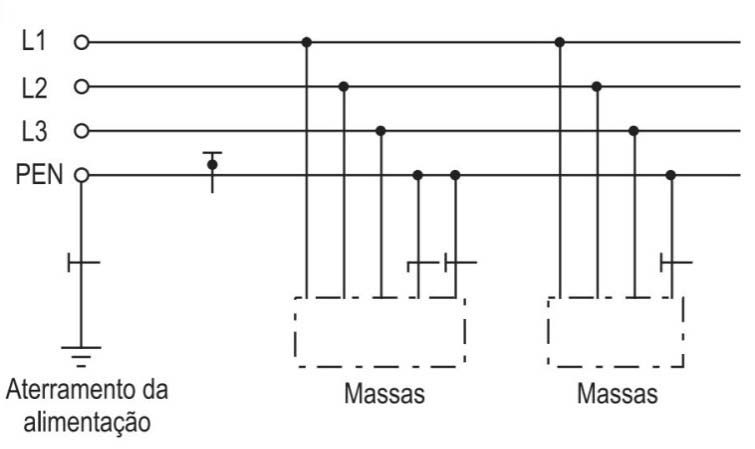

A NBR 5410 define os tipos de aterramento utilizados nos sistemas elétricos. A classificação depende da maneira como um equipamento ou sistema é aterrado e também do dispositivo de proteção utilizado. A figura abaixo apresenta um tipo de aterramento utilizado nos sistemas elétricos.
Assinale a alternativa correta que corresponde ao sistema de aterramento apresentado na figura acima.
A
Sistema de aterramento TN-C-S.
B
Sistema de aterramento TT.
C
Sistema de aterramento TN-S.
D
Sistema de aterramento TN-C.
E
Sistema de aterramento IT.
Em relação às instalações elétricas em locais de habitação previstas na norma ABNT NBR 5410, que trata de instalações elétricas de baixa tensão, analise as afirmativas abaixo.
I. Em cômodos ou dependências com área superior a 6 m2 , deve ser prevista uma carga de iluminação mínima de 100 VA para os primeiros 6 m2 , acrescida de 60 VA para cada aumento de 4 m2 inteiros, e em cômodos com área inferior a 6 m2 deve ser prevista uma carga de iluminação mínima de 100 VA.
II. Em cozinhas, copas, copas-cozinhas, áreas de serviço, cozinhas-áreas de serviço, lavanderias e locais análogos deve ser previsto no mínimo um ponto de tomada para cada 5 m (ou fração) de perímetro.
III. Na determinação de cargas de iluminação pode-se utilizar a norma ABNT NBR 5413 – Iluminância de interiores.
IV. Não é necessário prever pontos de tomadas em varandas.
V. Em salas e dormitórios deve ser previsto pelo menos um ponto de tomadas a cada 5 m (ou fração) de perímetro, com distribuição tão uniforme quanto possível.
Assinale a alternativa CORRETA.
A
Somente as afirmativas I e III estão corretas.
B
Somente as afirmativas II e V estão corretas.
C
Somente as afirmativas I, IV e V estão corretas.
D
Somente as afirmativas II e III estão corretas.
E
Somente as afirmativas I, III e V estão corretas.
Com base nas recomendações da norma ABNT NBR 5410, que trata de instalações elétricas de baixa tensão, em relação à instalação dos dispositivos de proteção a corrente diferencial-residual (dispositivos DR), assinale a alternativa CORRETA.
A
O circuito magnético desses dispositivos deve envolver todas as fases do circuito, sem incluir o neutro nem o condutor de proteção.
B
O circuito magnético desses dispositivos deve envolver todos os condutores vivos do circuito, inclusive o neutro e o condutor de proteção.
C
O circuito magnético desses dispositivos deve envolver todos os condutores vivos do circuito, inclusive o neutro, mas não o condutor de proteção.
D
A característica tempo-corrente de não atuação do dispositivo DR a montante deve se situar abaixo da característica tempo-corrente de atuação do dispositivo DR a jusante.
E
É vedada a utilização combinada de dispositivos DR e dispositivos de proteção termomagnéticos num mesmo circuito.
Assinale a alternativa que completa CORRETAMENTE o texto abaixo.
Segundo a norma ABNT NBR 5410, a enfiação dos condutores só deve ser iniciada após a conclusão da montagem dos eletrodutos, não restando qualquer serviço de construção suscetível de danificá-los, e após o eletroduto ser submetido a uma limpeza completa. Para facilitar a enfiação dos condutores, a norma NBR 5410, além da utilização de guias de puxamento, admite o uso de:
A
sal e parafina.
B
talco e óleo diesel.
C
hidróxido de sódio e talco.
D
talco e parafina.
E
óleo diesel e parafina.
Segundo a norma ABNT NBR 5410 – Instalações elétricas de baixa tensão, qual a taxa de ocupação para eletrodutos com três ou mais condutores ou cabos elétricos?
A
53%.
B
50%.
C
40%.
D
31%.
E
25%.
Ano:
2016
A norma brasileira para Instalações Elétricas de Baixa
Tensão — ABNT NBR 5410:2004 — se aplica a
A
instalações de iluminação pública.
B
redes públicas de distribuição de energia elétrica
C
instalações de proteção contra quedas diretas de
raios.
D
instalações novas e a reformas em instalações
existentes.
E
instalações de cercas eletrificadas.
De acordo com a NBR 5410/2004, a seção mínima dos condutores utilizados nos circuitos de força é
A
1,5 mm².
B
2,5 mm².
C
4,0 mm².
D
6,0 mm².
Tendo por base as normas NR 10, NBR 5410 e NBR 14136, que definem o novo padrão brasileiro de tomadas, considere as sentenças abaixo:
I. O modelo obrigatório de tomadas para uso geral é a Tomada 2P + T.
II. O esquema de aterramento TN-C é mais econômico do que os esquemas TT e IT, utilizando 2 condutores no sistema monofásico e 4 no sistema trifásico.
III. Canteiros de obra, feiras, exposições e demais instalações temporárias não são cobertas pela NBR 5410, devendo estas aterem-se a NR 10.
IV. De acordo com a NBR 5410, o uso de disjuntores termoelétricos em série com chaves seccionadoras independentes é obrigatório em circuitos elétricos operando em tensões superiores a 1,5 kV.
Com base nas afirmativas acima é CORRETO afirmar que:
A
Todas as afirmativas são verdadeiras.
B
Apenas a afirmativa I é verdadeira.
C
Apenas a afirmativa III é falsa.
D
Apenas as afirmativas I e II são verdadeiras.
E
Apenas as afirmativas II e III são falsas.

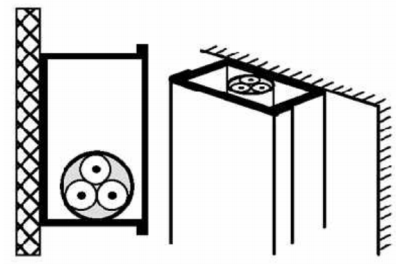

A norma NBR – 5410 – Instalações elétricas de baixa tensão estabelece – “a seleção e a instalação de linhas elétricas devem levar em conta os princípios fundamentais descritos nesta norma, que sejam aplicáveis aos condutores, suas terminações e emendas, aos suportes e suspensões a eles associados e aos seus invólucros ou métodos de proteção contra influências externas”. Levando este aspecto em consideração, são apresentados diversos tipos de linhas elétricas nesta norma.
O tipo de linha representado pelo esquema ilustrativo é de
A
cabos unipolares ou cabo multipolar suspenso(s) por cabo de suporte, incorporado ou não.
B
condutores isolados ou cabos unipolares em eletrocalha sobre parede em percurso horizontal ou vertical.
C
condutores isolados ou cabos unipolares em eletrocalha ou perfilado suspensa(o).
D
cabo multipolar em eletrocalha ou perfilado suspensa(o).
E
cabo multipolar em eletrocalha sobre parede em percurso horizontal ou vertical.
Considerando o que preconiza a norma NBR 5410, o comprimento máximo de trechos retilíneos e contínuos de tubulação, sem interposição de caixas ou equipamentos, para linhas em áreas externas, em um trecho de tubulação, sem curvas, de uma obra poderá ter um comprimento máximo de:
A
15 metros
B
10 metros
C
20 metros
D
25 metros
E
30 metros
A norma brasileira NBR 5410, entre outras coisas, estabelece condições específicas para a previsão de carga, aplicáveis a locais utilizados como residências. Segundo o que prescreve a NBR 5410, uma cozinha residencial com 7 m de comprimento e 2 m de largura terá potência mínima de iluminação e potência mínima de tomadas, respectivamente, iguais a:
A
180 VA e 600 VA
B
220 VA e 600 VA
C
280 VA e 2.000 VA
D
220 VA e 2.100 VA
E
240 VA e 1.800 VA
De acordo com a NBR 5410/2004, assinale a alternativa correta quanto à seção mínima dos condutores, material, tipo de instalação e utilização do circuito.
A
Na instalação de condutores nus, para utilização de circuito de força, a seção mínima do condutor é de 2,5 mm para um material de cobre ou a seção mínima do condutor é de 20 mm para um material de alumínio.
B
Na instalação de cabos isolados, para utilização de circuito de força, a seção mínima do condutor é de 2,5 mm para um material de cobre ou a seção mínima do condutor é de 16 mm para um material de alumínio.
C
Na instalação de cabos isolados, para utilização de circuito de força, a seção mínima do condutor é de 1,5 mm para um material de cobre ou a seção mínima do condutor é de 20 mm para um material de alumínio.
D
Na instalação de condutores nus, para utilização de circuito de força, a seção mínima do condutor é de 5,0 mm para um material de cobre ou a seção mínima do condutor é de 20 mm para um material de alumínio.
E
Na instalação de cabos isolados, para utilização de circuitos de iluminações, a seção mínima do condutor é de 2,5 mm para um material de cobre ou a seção mínima do condutor é de 20 mm para um material de alumínio.
De acordo com o que estabelece a NBR 5410:2004 – ABNT, “A potência a ser atribuída a cada ponto de tomada é função dos equipamentos que ele poderá vir a alimentar”. Sabendo-se que o total de pontos em cada cômodo é inferior a 6, qual potência mínima deve ser atribuída em banheiros e cozinhas?
A
100 VA por ponto de tomada, apenas.
B
600 VA por ponto de tomada, até dois pontos, e 100 VA por ponto para os excedentes.
C
600 VA por ponto de tomada, até dois pontos, e 200 VA por ponto para os excedentes.
D
600 VA por ponto de tomada, até três pontos, e 100 VA por ponto para os excedentes.
E
600 VA por ponto de tomada, até três pontos, e 200 VA por ponto para os excedentes.
Conforme a norma ABNT NBR 5410 – Instalações elétricas de baixa tensão, a máxima queda de tensão admissível em qualquer ponto de utilização de uma instalação alimentada diretamente da rede de distribuição pública em tensão secundária, calculada a partir do ponto de entrega, é de
A
2%.
B
3%.
C
5%.
D
6%.
E
7%.
A NBR 5413 (Iluminância de Interiores) estabelece os valores de iluminâncias médias mínimas em serviço para iluminação artificial em interiores. Como alternativa à aplicação da NBR 5413, a NBR 5410 estabelece critérios a serem utilizados na determinação das cargas de iluminação em ambientes internos. Assinale a alternativa que representa os critérios estabelecidos na NBR 5410 para efeito de dimensionamento dos circuitos, e não necessariamente à potência nominal das lâmpadas.
A
Em cômodos ou dependências com área igual ou inferior a 6m2, deve ser prevista uma carga mínima de 100VA. Em cômodos ou dependências com área superior a 6m2, deve ser prevista uma carga mínima de 100VA para os primeiros 6m2, acrescida de 60VA para cada aumento de 4m2 inteiros.
B
Em cômodos ou dependências com área igual ou inferior a 10m2, deve ser prevista uma carga mínima de 100VA. Em cômodos ou dependências com área superior a 10m2, deve ser prevista uma carga mínima de 100VA para os primeiros 10m2, acrescida de 60VA para cada aumento de 6m2 inteiros.
C
Em cômodos ou dependências com área igual ou inferior a 10m2, deve ser prevista uma carga mínima de 100VA. Em cômodos ou dependências com área superior a 10m2, deve ser prevista uma carga mínima de 100 VA para os primeiros 10m2, acrescida de 60VA para cada aumento de 4m2 inteiros.
D
Em cômodos ou dependências com área igual ou inferior a 6m2, deve ser prevista uma carga mínima de 60VA. Em cômodos ou dependências com área superior a 6m2, deve ser prevista uma carga mínima de 60VA para os primeiros 6m2, acrescida de 40VA para cada aumento de 4m2 inteiros.
E
Em cômodos ou dependências com área igual ou inferior a 6m2, deve ser prevista uma carga mínima de 100VA. Em cômodos ou dependências com área superior a 6m2, deve ser prevista uma carga mínima de 100VA para os primeiros 6m2, acrescida de 50VA para cada aumento de 4m2 inteiros.

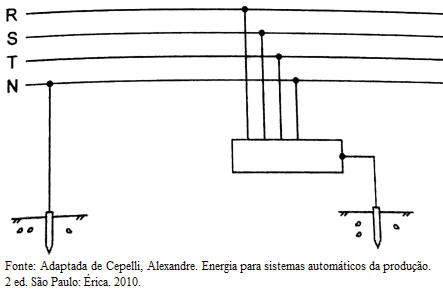

A figura abaixo mostra um esquema de aterramento TT, o qual é previsto pela NBR 5410:2004. Sobre este tipo de ligação é CORRETO afirmar que:
A
O esquema TT se configura como a melhor opção para áreas suscetíveis a muitas descargas atmosféricas.
B
Nesse esquema, todos os equipamentos da instalação estão equipotencializados.
C
O neutro é ligado ao terra através de uma impedância.
D
O esquema de ligação TT não possui conexão física entre condutor neutro e massas da instalação, embora ambos estejam eletricamente aterrados.
E
O esquema TT é idêntico ao esquema TN.
