Assinale a alternativa que completa CORRETAMENTE o texto abaixo.
Segundo a norma ABNT NBR 5410, que trata de instalações elétricas de baixa tensão, as dimensões internas dos eletrodutos e de suas conexões devem permitir que, após a montagem da linha, os condutores sejam instalados e retirados com facilidade. Para tanto, após a verificação da taxa de ocupação e seleção do duto, os trechos retilíneos e contínuos de tubulação, sem interposição de caixas ou equipamentos, não devem exceder, no comprimento para as linhas internas às edificações e para as linhas em áreas externas, respectivamente:
A
30 m e 15 m.
B
15 m e 30 m.
C
10 m e 20 m.
D
20 m e 10 m.
E
15 m e 20 m.

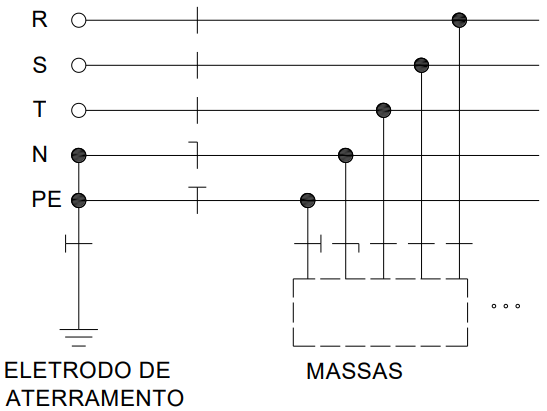

Assinale a alternativa CORRETA, considerando a norma ABNT NBR 5410, que trata de instalações elétricas de baixa tensão, e o esquema de aterramento TN-S representado abaixo.
A
O condutor neutro e o condutor de proteção são distintos.
B
As funções de neutro e de proteção são combinadas em um único condutor.
C
Não há um ponto de alimentação diretamente aterrado, estando as massas da instalação conectadas a eletrodos de aterramento individuais diferentes ao aterramento da alimentação.
D
Há um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento individuais eletricamente distinto(s) do eletrodo de aterramento da alimentação.
E
O condutor neutro e o condutor de proteção estão conectados por meio de uma impedância.
Considerando a norma ABNT NBR 5410, que trata de instalações elétricas de baixa tensão, analise as afirmativas abaixo, com relação aos dispositivos de proteção contra surtos (DPS).
I. Protegem a instalação contra sobretensões de origem atmosférica transmitidas pela linha externa de alimentação, sobretensões de manobra e sobrecorrentes.
II. Não devem ser do tipo curto-circuitante.
III. Devem ser escolhidos conforme a corrente máxima prevista de cada fase.
IV. Devem ser do tipo “falha segura”, com proteção contra sobreaquecimento.
V. Devem ser instalados junto ao ponto de entrada da linha na edificação ou no quadro de distribuição principal, localizado o mais próximo possível do ponto de entrada.
Assinale a alternativa CORRETA.
A
Somente as afirmativas I e II estão corretas.
B
Somente as afirmativas II, III e V estão corretas.
C
Somente as afirmativas I, IV e V estão corretas.
D
Somente as afirmativas I, II e III estão corretas.
E
Somente as afirmativas IV e V estão corretas.
De acordo com a aplicação da Norma Técnica ABNT NBR 5410:2004, é correto afirmar:
A
Aplica-se somente às instalações elétricas de edificações, qualquer que seja seu uso (residencial, comercial, público, industrial, de serviços, agropecuário, hortigranjeiro, etc.), incluindo as préfabricadas.
B
Aplica-se a partir de instalações alimentadas pelo concessionário, o que corresponde ao ponto de entrega definido através da legislação vigente emanada da Agência Nacional de Energia Elétrica (ANEEL), e as instalações alimentadas por fonte própria de energia em média tensão.
C
Aplica-se aos circuitos elétricos, que não os internos aos equipamentos, funcionando sob uma tensão superior a 1 000 V e alimentados através de uma instalação de tensão igual ou inferior a 1 000 V em corrente alternada (por exemplo, circuitos de lâmpadas a descarga, precipitadores eletrostáticos etc.).
D
Esta Norma estabelece um sistema para o projeto e execução de instalações elétricas de média tensão, com tensão nominal de 1,0 kV a 36,2 kV, à frequência industrial, de modo a garantir segurança e continuidade de serviço.
A NBR 5410 estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão,
a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a
conservação dos bens. Esta norma define, de forma geral, ponto de entrega como:
A
Ponto de utilização em que a conexão do equipamento ou equipamentos a serem alimentados é feita
através de tomada de corrente;
B
Ponto de uma linha elétrica destinado à conexão de equipamento de utilização;
C
Ponto em que uma linha externa penetra na edificação;
D
Ponto de conexão do sistema elétrico da empresa distribuidora de eletricidade com a instalação elétrica
da(s) unidade(s) consumidora(s) e que delimita as responsabilidades da distribuidora, definidas pela
autoridade reguladora.
De acordo com a NBR 5410:2004, os componentes da instalação em função das influências externas AD (presença de água) resistentes à submersão, devem possuir característica:
A
IPX1.
B
IPX2.
C
IPX6.
D
IPX7.
E
IPX8.
Ano:
2016
Segundo a norma NBR-5410, durante o dimensionamento de condutores elétricos, devem ser considerados fatores de correção de temperatura (FCT) e de número de circuitos (FCNC) com o objetivo de compensar, respectivamente, a influência da temperatura ambiente e os efeitos térmicos provocados por outros condutores próximos. Para uma determinada instalação, após analisar as tabelas disponíveis na NBR-5410, verificou-se a necessidade de considerar FCT=0,61 e FCNC=0,70 para um condutor através do qual passará uma corrente nominal de 21,35 A. Nessa situação, a corrente de projeto a ser considerada no critério de capacidade de condução de corrente é igual a
A
9 A.
B
13 A.
C
30 A.
D
35 A.
E
50 A.
Ano:
2016
O aterramento elétrico consiste da ligação de estruturas ou instalações com a terra, estabelecendo uma referência para a rede elétrica e permitindo o fluxo para a terra de correntes elétricas de naturezas diversas. A respeito dos diferentes esquemas de aterramento, conforme exposto na NBR 5410, assinale a alternativa correta.
A
No esquema de aterramento TN-C, o sistema é isolado ou aterrado por impedância; as massas são diretamente aterradas, independentemente do aterramento do ponto de alimentação; e a instalação possui condutores neutro e de proteção distintos.
B
No esquema de aterramento esquema TN-S, o sistema é isolado ou aterrado por impedância; as massas são ligadas ao ponto de alimentação aterrado; e a instalação possui condutores neutro e de proteção dispostos em um único condutor (PEN).
C
No esquema de aterramento TN-C-S, o sistema é diretamente aterrado; as massas são ligadas ao ponto de alimentação aterrado; e a instalação possui condutores neutro e de proteção dispostos em um único condutor (PEN) ao longo de toda a instalação.
D
No esquema de aterramento TN-C, o sistema é diretamente aterrado; as massas são ligadas ao ponto de alimentação aterrado; e a instalação possui condutores neutro e de proteção dispostos em um único condutor (PEN).
E
No esquema de aterramento TN-S, o sistema é diretamente aterrado; as massas são diretamente aterradas, independentemente do aterramento do ponto de alimentação; e a instalação possui condutores neutro e de proteção distintos.
Considerando um dormitório de 250m2, para 100 pessoas, com planta baixa de formato retangular 10x25m, o número mínimo de pontos de tomada recomendado para essa área, de acordo com a NBR 5410/2008, será de
A
10
B
12
C
14
D
16
E
18
Assinale a alternativa que completa CORRETAMENTE o texto abaixo.
De acordo com a norma ABNT NBR 5410, “Nas linhas aéreas externas podem ser utilizados condutores nus ou providos de cobertura resistente às intempéries, condutores isolados com isolação resistente às intempéries, ou cabos multiplexados resistentes às intempéries montados sobre postes ou estruturas”. Essa norma recomenda que, para o uso de condutores nus instalados onde houver passagem exclusiva de pedestres, seu ponto mais baixo deve ser de no mínimo:
A
3,00 m.
B
4,00 m.
C
3,50 m.
D
4,50 m.
E
5,00 m.
Considerando as orientações da seção “Condutores” da norma ABNT NBR 5410, analise as afirmativas abaixo.
I. Numa instalação elétrica, o condutor de fase deve ser sempre da cor preta ou vermelha.
II. As cores verde-amarela ou verde são exclusivas da função de proteção.
III. O condutor de fase pode ser de qualquer cor, exceto as cores padrões definidas para o condutor neutro e para o condutor de proteção.
IV. Não existem normas de padrões de cores para os condutores; o instalador é responsável pela escolha da pigmentação de sua preferência, desde que mantenha a organização do circuito.
Assinale a alternativa CORRETA.
A
Somente as afirmativas I, II e III estão corretas.
B
Somente as afirmativas I e IV estão corretas.
C
Somente as afirmativas II e III estão corretas.
D
Somente as afirmativas I, II e IV estão corretas.
E
Somente a afirmativa IV está correta.
As seguintes afirmativas estão relacionadas aos sistemas de aterramento.
I – De acordo com a NBR 5410, os vários tipos de aterramentos são definidos por um conjunto de letras. Sendo: a) A primeira letra indica a situação da alimentação em relação à terra; b) A segunda letra indica a situação das massas em relação à terra; c) Eventualmente, outras letras servem para indicar a disposição do condutor neutro e do condutor de proteção.
II – Em um sistema de aterramento TN-C-S as funções de neutro e condutor de proteção são combinadas em um único condutor ao longo de toda a instalação.
III - Nas instalações elétricas há dois tipos de aterramento: a) Aterramento funcional: geralmente consiste na ligação à terra do condutor de neutro, definindo a terra como referencial da tensão da instalação; b) Aterramento de proteção: consiste em ligar à terra as massas (carcaças) dos equipamentos e os elementos condutores estranhos à instalação.
A
Todas as afirmativas são falsas;
B
Todas as afirmativas são verdadeiras;
C
As afirmativas I e II são verdadeiras;
D
As afirmativas I e III são verdadeiras;
E
As afirmativas II e III são verdadeiras.
Ano:
2016
Em relação ao processo de dimensionamento de condutores em instalações de baixa tensão, segundo a NBR-5410, assinale a alternativa correta.
A
A seção dos condutores de fase, em circuitos de corrente alternada, e dos condutores vivos, em circuitos de corrente contínua, não deve ser inferior ao valor pertinente estipulado pelo critério da seção mínima.
B
Em circuitos monofásicos CA, o condutor neutro pode ter seção diferente do condutor de fase.
C
Conforme exposto na NBR-5410, quão maior for a temperatura ambiente, maior será o fator de correção para a temperatura.
D
Para obter a seção transversal dos condutores por meio do critério de capacidade de condução de corrente, é necessário conhecer apenas a corrente de projeto e o número de condutores carregados no circuito.
E
Apenas em casos excepcionais analisados e aprovados pela distribuidora de energia elétrica, a queda de tensão nos circuitos terminais pode ser superior a 8% em relação à tensão nominal da instalação.
Após ter comprado a sua casa, Maria percebeu que o número de tomadas existentes em seu quarto não atendia as suas necessidades, o que a fez questionar o projetista sobre o problema. Se as dimensões do quarto de Maria são de 4 m de largura por 6 m de comprimento, qual o número mínimo de pontos de tomadas, de acordo com a NBR 5410:2004 – ABNT, que o cômodo deveria ter?
A
2
B
3
C
4
D
5
E
6

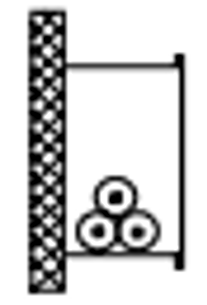

De acordo com a NBR 5410/2004, assinale a alternativa correta sobre os tipos de linhas elétricas que descreve exatamente a figura a seguir.
A
Condutores isolados ou cabos unipolares em eletroduto aparente de seção não circular sobre parede.
B
Cabo multipolar em eletroduto aparente de seção não circular sobre parede.
C
Condutores isolados ou cabos unipolares em eletroduto de seção circular embutido em alvenaria.
D
Cabo multipolar em eletroduto de seção circular embutido em alvenaria.
E
Cabo multipolar em eletroduto de seção circular embutido em parede termicamente isolante.
Analise as proposições seguintes tendo por base a NBR 5410:
I. Esquemas de aterramento IT e TN-C só podem ser usados em instalações industriais.
II. O esquema de aterramento TN-S utiliza um condutor PEN para fazer a função de neutro e proteção, sendo assim mais econômico para instalações residenciais de baixa tensão e por isso mesmo recomendado pela NBR 5410.
III. O esquema de aterramento TT consiste no uso de mais de um eletrodo de aterramento para a fonte e outro(os) para a carga, não interligados entre si. Deve-se garantir que os eletrodos de aterramento sejam independentes.
IV. Em algumas instalações é importante que os dispositivos de proteção não atuem de imediato na ocorrência de uma falta fase-terra, para este tipo de instalações é recomendado o esquema de aterramento IT.
Marque a alternativa CORRETA:
A
Apenas as afirmativas I e IV são verdadeiras.
B
Somente a afirmativa II é falsa.
C
Apenas as afirmativas I e II são falsas.
D
Somente a afirmativa III é verdadeira.
E
Somente a afirmativa IV é verdadeira.
Conforme a norma ABNT NBR 5410 – Instalações elétricas de baixa tensão, devem ser previstos circuitos independentes para aparelhos cuja corrente elétrica seja superior a
A
20 A
B
16 A
C
14 A
D
12 A
E
10 A
De acordo com a ABNT NBR 5410, a previsão de carga mínima de iluminação de um cômodo residencial de 32 m2 , com dimensões de 4,0 m x 8,0 m, deve ser de:
A
280 VA.
B
300 VA.
C
340 VA.
D
380 VA.
E
460 VA.
No que se refere à disposição de condutores em instalações elétricas de baixa tensão, é permitida a utilização de bandejas, leitos, prateleiras, suportes horizontais e fixação direta dos cabos em paredes ou tetos. Sobre o assunto em pauta e de acordo com ABNT-NBR 5410:2004 - Instalações elétricas de baixa tensão – analise as assertivas a seguir.
I Nas linhas elétricas em que os condutos forem bandejas só devem ser utilizados cabos unipolares ou cabos multipolares.
II Para a fixação direta dos cabos em paredes ou tetos, não se recomenda a utilização de abraçadeiras e argolas.
III Os meios de fixação, as bandejas, leitos, prateleiras ou suportes devem ser escolhidos e dispostos de maneira a não danificar os cabos nem comprometer seu desempenho.
IV Nos percursos verticais deve ser assegurado que o esforço de tração imposto pelo peso dos cabos não resulte em deformação ou ruptura dos condutores.
Está/Estão correta(s) a(s) assertiva(s)
A
I e II.
B
II e III.
C
I, III e IV.
D
II, somente.
E
III e IV, somente.
Um engenheiro elétrico está fazendo uma instalação elétrica de baixa tensão em uma residência. Essa residência possui uma sala de 4 m de largura e 2,5 m de comprimento. Determine a carga de iluminação incandescente a ser instalada nessa sala, segundo a norma NBR 5410.
A
220 VA
B
160 VA
C
300 VA
D
100 VA
E
290 VA
