A NBR 5410, que trata das instalações elétricas de baixa tensão, define os requisitos mínimos para os pontos de tomadas:
Assinale a alternativa que indica todas as afirmativas corretas.
É correta apenas a afirmativa 3.
São corretas apenas as afirmativas 1 e 2.
São corretas apenas as afirmativas 1 e 3.
São corretas apenas as afirmativas 2 e 3.
São corretas as afirmativas 1, 2 e 3.
Analise as afirmativas relacionadas à NBR 5410/2004 e julgue com V as verdadeiras e com F, as falsas
( ) – A queda de tensão não deve ser superior a 5% do valor de tensão nominal da instalação partir dos terminais secundários do transformador MT/BT, no caso de transformador de propriedade da unidade consumidora;
( ) – É permitido que a queda de tensão nos circuitos terminais seja superior a 4%.
( ) – Nas instalações elétricas de baixa tensão só são admitidos eletrodutos não-propagantes de chama.
( ) – A taxa de ocupação do eletroduto nunca poderá ser superior a 40%.
( ) – Armaduras de concreto podem ser utilizados como condutores de proteção.
A alternativa que indica a sequência correta, de cima para baixo, é a:
V-F-V-F-V
V-F-F-V-V
F-F-V-F-F
F-F-F-V-V
V-V-V-V-F
Sobre os elementos de projeto para instalações elétricas e de acordo com a norma NBR-5410, assinale a alternativa que representa em qual esquema de aterramento o neutro e o terra são combinados em um único condutor. Considere condutores de cobre com seção igual ou superior a 10mm2.
TT.
TN-C.
IT.
TN-S.
TN-C-S.
Sobre a previsão mínima de cargas nas instalações de baixa tensão, de acordo com a NBR 5410 é correto afirmar que:
Em cômodos ou dependências acima de 6 m², deve ser prevista uma carga de iluminação mínima de 100 VA.
Em salas e dormitórios devem ser previstos pelo menos um ponto de tomada para cada 5 m, ou fração, de perímetro.
Varandas e banheiros dispensam a previsão de ponto de tomada.
Em cômodos e dependências com área igual ou inferior a 6 m², deve ser prevista uma carga de iluminação mínima de 50 VA.
Em cozinhas e equivalentes, devem ser previstos no mínimo um ponto de tomada para cada 5 m, ou fração, de perímetro.

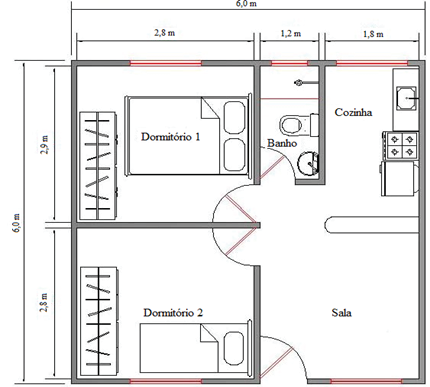

Na figura abaixo é mostrada uma planta baixa de um apartamento (as dimensões estão indicadas em metros). De acordo com o que é definido pela NBR 5410, no que se refere à previsão de cargas, a potência de iluminação e o número de tomadas de uso geral (TUGs) que devem ser previstas para o dormitório 1 são, RESPECTIVAMENTE:

100 VA ; 3 TUGs.
60 VA ; 3 TUGs.
160 VA ; 3 TUGs.
160 VA ; 2 TUGs.
100 VA ; 2 TUGs.
Quanto a proteção contra efeitos térmicos. As pessoas, assim como os equipamentos e materiais fixos adjacentes a componentes da instalação elétrica, devem ser protegidos contra os efeitos térmicos danosos que possam ser produzidos por esses componentes. Os componentes da instalação elétrica não devem apresentar perigo de incêndio para os materiais próximos adjacentes. Devem ser observadas, além das prescrições da NBR 5410:2004, as respectivas instruções dos fabricantes. Assinale a alternativa correta, sobre os componentes fixos cujas superfícies externas possam atingir temperaturas elevadas e suscetíveis de provocar incêndio nos materiais adjacentes, segundo a NBR 5410:2004, devem ser:
Montados sobre ou envolvidos por materiais que suportem tais temperaturas e sejam de baixa condutividade térmica.
Montados sobre ou envolvidos por materiais que suportem tais temperaturas e sejam de alta condutividade térmica.
Separados dos elementos construtivos da edificação por materiais que suportem tais temperaturas e sejam de alta condutividade térmica.
Montados de modo a não considerar o afastamento suficiente de qualquer material cuja integridade possa ser prejudicada por tais temperaturas.
Garantir uma segura dissipação de calor, aliado à utilização de materiais de baixa condutividade elétrica.
A NBR 5410/1997 normatiza proteção contra choques elétricos provenientes de contatos diretos, contatos indiretos e proteção complementar (contra contato direto) por dispositivo “DR” de alta sensibilidade (IDn £ 30mA). São objeto da proteção complementar os sistemas abaixo, exceto um. Assinale a alternativa que o apresenta.
Circuitos em locais contendo banheira ou chuveiro.
Tomadas em áreas externas.
Tomadas em cozinhas, copas-cozinhas, lavanderias, áreas de serviços, garagem (local interno molhado ou sujeito a lavagens).
Tomadas para refrigeradores e congeladores.
Tomadas em áreas internas para utilização de equipamentos externos.
Considere as distâncias mínimas a serem obedecidas nas passagens destinadas à operação e/ou manutenção desprovidas de qualquer proteção contra contatos com partes vivas. Quando apenas um dos lados da passagem apresenta partes vivas não protegidas, qual a largura (mínima) da passagem entre parede e partes vidas, segundo a NBR 5410:2004:
700 mm.
1000 mm.
500 mm.
1200 mm.
1500 mm.
Na elaboração de projetos de instalações elétricas, muitos símbolos e gráficos são empregados para representar, de modo sistemático, o referido projeto. São apresentados a seguir um conjunto de símbolos usuais em projeto, segundo as NBR 5444:1989, 12519:1992 e 5410:2004/2008. Considere os símbolos a seguir e assinale a alternativa que descreve a representação simbólica correta:
|
|
|
|
|
Figura (i) | Figura (ii) | Figura (iii) | Figura (iv) | Figura (v) |
Figura (ii) representa “Distribuidor geral de luz e força no piso”.
Figura (i) representa “Quadro terminal de luz e força, aparente”.
Figura (iii) representa “Quadro geral de luz e força, aprova de água”.
Figura (iv) representa “Quadro geral de luz e força, com isolamento térmico”.
Figura (v) representa “Caixa de tv a cabo blindado VGA”.
Em conformidade com a ABNT NBR 5410, as verificações de rotina para manutenção preventiva devem ocorrer
apenas quando constatada a queda de qualidade.
mensalmente, independentemente do tipo de instalação.
sempre que possível, com a instalação desenergizada.
com periodicidade alta para instalações de alta complexidade.
quinzenalmente para instalações de baixa complexidade.
Ao considerar os tipos de linhas elétricas, segundo a NBR 5410: 2004, versão corrigida em 2008, o símbolo esquemático ilustrado a seguir, representa qual descrição correta:
|
Figura: Representação simbólica segundo a NBR 5410:2004, versão corrigida em 2008. |
Cabos unipolares ou cabo multipolar em espaço de construção, sejam eles lançados diretamente sobre a superfície do espaço de construção, sejam instalados em suportes, ABNT NBR IEC 60050 (826).
Condutores isolados em eletroduto de seção circular em espaço de construção, ABNT NBR IEC 60050 (826).
Condutores isolados em eletroduto ou eletrocalha em espaço de construção, ABNT NBR IEC 60050 (826).
Cabos unipolares ou cabo multipolar em eletroduto de seção circular em espaço de construção, ABNT NBR IEC 60050 (826).
Cabos unipolares ou cabo multipolar em eletroduto ou eletrocalha em espaço de construção, ABNT NBR IEC 60050 (826).
