Questões de Concurso sobre NBR 5410 - ABNT

Analise as seguintes assertivas a cerca da aplicabilidade da Norma NBR 5410/2004 - Instalações elétricas de baixa tensão.

I Aplica-se aos circuitos elétricos alimentados sob tensão nominal igual ou inferior a 1.000 V em corrente alternada, com frequências inferiores a 400 Hz, ou a 1.500 V em corrente contínua.

II Aplica-se aos circuitos elétricos, que não os internos aos equipamentos, funcionando sob uma tensão superior a 1.000 V e alimentados através de uma instalação de tensão igual ou inferior a 1.000 V em corrente alternada.

III Aplica-se a toda fiação e a toda linha elétrica que não sejam cobertas pelas normas relativas aos equipamentos de utilização.

IV Aplica-se às linhas elétricas fixas de sinal (com exceção dos circuitos internos dos equipamentos).

Das assertivas acima, estão corretas:

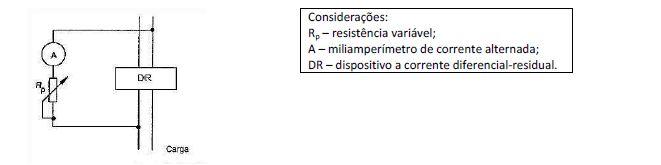

O esquema mostra o procedimento utilizado, segundo a NBR-5410/2004, para verificação de atuação do dispositivo a corrente diferencial-residual (DR).

Em relação ao esquema e ao procedimento de ensaio, assinale a afirmativa INCORRETA.

A respeito da norma 5410:2004 quanto ao tipo de instalação a qual se aplica, analise as alternativas a seguir.

I. Às linhas elétricas fixas de sinal (com exceção dos circuitos internos dos equipamentos).

II. Às instalações de tração elétrica.

III. A toda fiação e a toda linha elétrica que não sejam cobertas pelas normas relativas aos equipamentos de utilização.

IV. Aos equipamentos para supressão de perturbações radioelétricas, na medida que não comprometam a segurança das instalações.

Estão corretas apenas as afirmativas

Segundo a NBR 5410:2004, a qual estabelece condições que devem ser satisfeitas pelas instalações elétricas de baixa tensão, no caso de identificação dos condutores por cores, nas isolações dos condutores isolados FASE, NEUTRO e de PROTEÇÃO, podem ser empregas as seguintes cores, respectivamente:

No critério estabelecido pela ABNT NBR 5410:2004, ao se projetarem as instalações elétricas em uma sala retangular de uma residência de dimensões 3,25 m por 4,75 m, a quantidade mínima de tomadas de uso geral prevista deve ser

Em conformidade com a NBR 5410, o dimensionamento dos condutores pelo critério da capacidade de condução de corrente, em uma instalação elétrica de baixa tensão, leva em conta os seguintes dados:

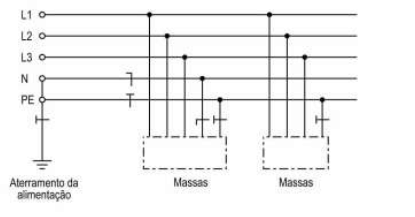

Com base na Norma ABNT NBR 5410/2004, analise o esquema de aterramento que se segue.

De acordo com a disposição do condutor neutro e do condutor de proteção, é correto afirmar que se trata de esquema:

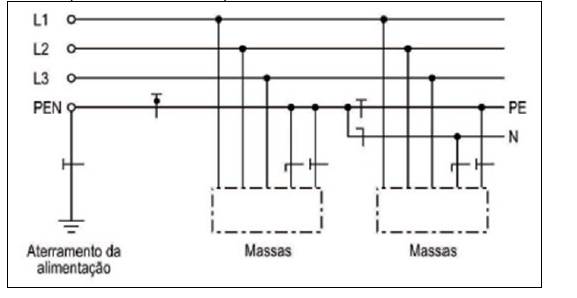

A figura a seguir representa um esquema de aterramento previsto na norma NBR 5410.

Segundo essa norma, o esquema de aterramento mostrado na figura é chamado de

De acordo com a NBR-5410, “as dimensões internas dos eletrodutos e de suas conexões devem permitir que, após montagem da linha, os condutores sejam instalados e retirados com facilidade”. Os comprimentos das tubulações e o número de curvas são especificados por essa norma. Com isso, o comprimento máximo em metros de uma tubulação retilínea sem curva na área externa de uma edificação deve ser de

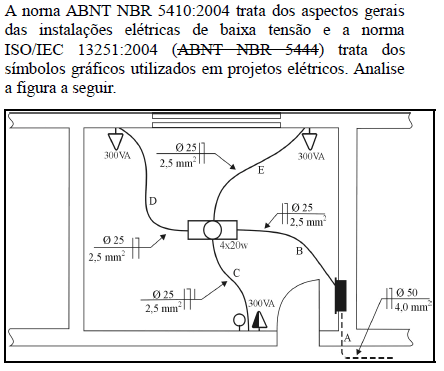

Com base nas normas mencionadas e na figura apresentada, o circuito prevê a instalação de:

Os quadros de distribuição são considerados conjuntos de proteção, manobra e comando. De acordo com a Norma ABNT 5410 – Instalações elétricas de baixa tensão –, nos quadros de distribuição, devem ser previstos espaço de reserva para ampliações futuras, com base no número de circuitos com que o quadro for efetivamente equipado. Para os quadros de distribuição, com até 6 circuitos efetivamente disponíveis, qual o espaço mínimo destinado à reserva, em números de circuito(s)?

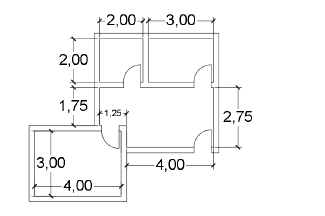

De acordo com a ABNT NBR 5410:2004, como alternativa à aplicação da NBR 5413:1992 (substituída pela ABNT NBR ISO/CIE 8995-1:2013), a potência mínima atribuída a todas as cargas de iluminação adotada para a planta abaixo será de
