Para que o projeto arquitetônico esteja em consonância com o projeto elétrico, é comum que o autor do projeto forneça o desenho da marcação dos pontos elétricos, com as quantidades necessárias e localizações cotadas dos mesmos, ao engenheiro eletricista. Nesta situação é importante a observação às normas técnicas. Neste sentido,NULL, marque (V) para as afirmativas verdadeiras e (F), para as falsas.

( ) O projetista deve se preocupar com a utilização da instalação por crianças e deficientes, o que interferirá nas alturas de alguns pontos elétricos da instalação, tais quais tomadas médias e interruptores.

( ) A denominada marcação dos pontos elétricos consiste na localização das lâmpadas, interruptores e tomadas, além do posicionamento do Quadro de Medição no interior da edificação, além do Quadro de Distribuição em seu exterior, preferencialmente no limite com a rua, para aferição periódica.

( ) Segundo a ABNT/NBR-5410/04, deve-se respeitar o mínimo recomendado para estabelecer a quantidade de Tomadas de Uso Geral (TUG). Em copas, cozinhas e áreas de serviços deve ser prevista uma TUG a cada 3,5 m de perímetro, sendo considerada uma tomada para fração restante menor 3,5 m.

( ) Tomada de Uso Específico (TUE) é aquela destinada a equipamentos que possuem cargas maiores, por exemplo uma lavadora de loucas. Em copas, cozinhas e áreas de serviços deve ser prevista uma TUE a cada 3,5 m de perímetro, sendo considerada uma tomada para fração restante menor 3,5 m.

( ) Para o cálculo de Tomadas de Uso Geral (TUG), utiliza-se o perímetro interno do ambiente para determinar quantidades, mas em um banheiro ou lavabo que possui área menor que 6 m2, não há necessidade de calcular o perímetro, basta estabelecer uma tomada de 600 VA.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

De acordo com a norma ABNT NBR n. 5410/2004, nos quadros de distribuição, deve ser previsto espaço de reserva, em número de circuitos, para ampliações futuras, com base no número de circuitos com que o quadro for efetivamente equipado. Qual deve ser o número de circuitos de reserva em um quadro de distribuição com 10 circuitos efetivamente disponíveis?

A norma técnica ABNT NBR 5410:2004 NÃO se aplica:

De acordo com a Norma da ABNT NBR 5410:2004, condutores elétricos são identificados por cores, conforme sua função de fase. A cor de identificação do condutor neutro é:

Entre as normas recomendadas para os projetos de instalações está a ABNT – NBR 5410 – 2004 - Instalações Elétricas de Baixa Tensão. Baseada na norma internacional IEC 60364, esta norma é aplicada em todas as instalações elétricas cuja tensão nominal é:

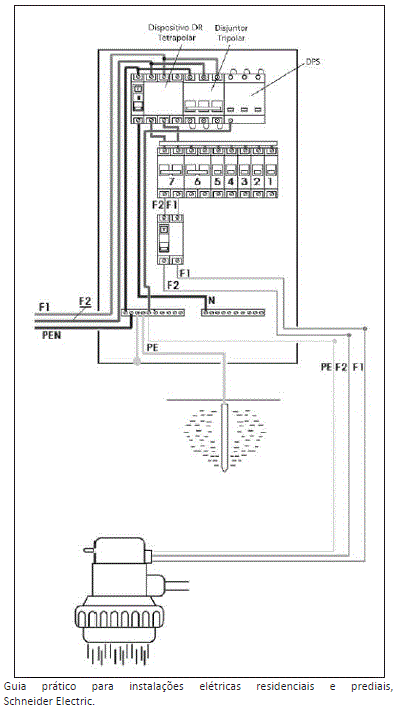

De acordo com a NBR 5410, em um esquema de aterramento, as imagens A e B representam respectivamente condutores do tipo:

Em instalações elétricas, exige-se o uso de “condutores de proteção”, que interligam as massas e os elementos condutores direta ou indiretamente. Tais condutores de proteção, por força do costume, ainda hoje são chamados de fios terra, embora tal denominação não exista oficialmente. Com o uso de condutores terra, é necessária sua interligação a um barramento específico. Conforme aparece no item 3.3.2 da norma ABNT NBR 5410:2014, este barramento seria:

Em relação a NBR 5410/2004, no caso de circuito trifásico com neutro, quando a circulação de corrente no neutro não for acompanhada de redução correspondente na carga dos condutores de fase, o neutro:

Toda vez que uma corrente elétrica circula pelo condutor, ele se aquece por causa do efeito joule. No entanto, há um limite máximo de aquecimento suportado pelo condutor, acima do qual o isolante começa a se deteriorar, expondo o circuito e podendo provocar curtos-circuitos, choques e incêndios. Para minimizar esse aquecimento, precisamos respeitar as normas técnicas implicadas. Neste sentido, analise as alternativas que definem cada situação, em relação às bitolas dos fios, segundo a NBR 5410, e assinale a alternativa correta.

Leia as afirmativas a seguir:

I. Um acidente de trabalho pode provocar um dano físico de caráter permanente no servidor.

II. As instalações elétricas de baixa tensão são regulamentadas pela norma NBR-5410, da ABNT.

Marque a alternativa CORRETA:

A ABNT NBR 5410 (Instalações elétricas de baixa tensão) aplica-se principalmente às instalações elétricas de edificações, qualquer que seja seu uso (residencial, comercial, público, industrial, de serviços, agropecuário, hortigranjeiro, etc.), incluindo as pré-fabricadas. Com base nessa Norma, é correto afirmar que a “alimentação ou fonte destinada a assegurar o fornecimento de energia elétrica a equipamentos essenciais para os serviços de segurança” é denominada:

Qual a Norma Brasileira (NBR) que serve com regulamentação básica para projetos elétricos residenciais?

As instalações elétricas de baixa tensão no Brasil devem seguir a ABNT NBR 5410, que define conceitos para melhor comunicação e interpretação dos projetos. Numere a coluna da direita de acordo com a da esquerda, segundo a NBR 5410.

(1) Linha (elétrica) de sinal

(2) Linha externa

(3) Ponto de Entrega

(4) Ponto de Entrada (numa edificação)

( ) Linha que entra ou sai de uma edificação, seja a linha de energia, de sinal, uma tubulação de água, de gás ou de qualquer outra utilidade.

( ) Ponto em que uma linha externa penetra na edificação.

( ) Linha em que trafegam sinais eletrônicos, sejam eles de telecomunicações, de intercâmbio de dados, de controle, de automação, etc.

( ) Ponto de conexão do sistema elétrico da empresa distribuidora de eletricidade com a instalação elétrica da(s) unidade(s) consumidora(s) que delimita as responsabilidades da distribuidora, definidas pela autoridade reguladora.

Assinale a sequência correta.

Os circuitos de tomadas de corrente são considerados circuitos de força, conforme NBR-5410 “Instalações Elétricas de Baixa Tensão”. Segundo a referida norma, a menor seção de condutores de cobre utilizados para o circuito de tomadas de corrente de uso geral é de:

A NBR 5410 define critérios para o dimensionamento de condutores de uma instalação elétrica. Para cada afirmação a seguir, considere que os condutores de fase, neutro e de proteção sejam do mesmo metal. Assinale a alternativa que apresenta a análise correta para as afirmações a seguir.

I. A seção transversal do condutor de proteção poderá ser reduzida em relação à seção transversal do condutor de fase, conforme valores tabelados, desde que os condutores de fase possuam seção transversal superior a 16 mm².

II. Em um circuito trifásico cujos condutores de fase tenham seção superior a 25 mm², o condutor neutro poderá ter seção reduzida, conforme valores tabelados, desde que o circuito atenda a alguns critérios.

III. Para um circuito trifásico com neutro, especialmente circuitos alimentadores de quadros de distribuição, a seção mínima do condutor neutro deve ser de três vezes a seção dos condutores de fase, aproximando para a seção padronizada mais próxima, pois o condutor neutro recebe a soma das correntes dos condutores de fase.

IV. Em circuitos alimentados por um único condutor de fase e um condutor neutro, a seção transversal do condutor neutro poderá ser reduzida em uma seção padronizada em relação à seção do condutor de fase.

Segundo a Associação Brasileira de Normas Técnicas (ABNT), o símbolo é a indicação de:

De acordo com a carga de iluminação, segundo a NBR 5.410/2004 (Instalações Elétricas de Baixa Tensão), para cômodos com área de 12,0 m², tem-se um valor de:

A NBR-5410 prevê alguns esquemas ou sistemas de aterramento. Assinale a alternativa CORRETA que representa a terminologia para um esquema de aterramento no qual um condutor de alimentação é diretamente enterrado no solo e as massas são ligadas a outro condutor aterrado no mesmo ponto daquele e independente do neutro.

Em relação às instalações elétricas de baixa tensão, segundo a norma NBR 5410:2004, as tomadas de uso específico são aquelas destinadas à ligação de equipamentos fixos ou estacionários, dentre eles: chuveiros elétricos, fornos de micro-ondas, lavadora de louças, aparelhos de ar condicionado, com corrente nominal acima de:
