Questões de Concurso sobre Projetos Elétricos

O critério utilizado nos projetos de iluminação para a determinação da quantidade de lâmpadas, que refletem a luz que incide sobre uma superficie, é o(a):

Na elaboração do projeto elétrico de uma edificação comercial alimentada em sistema trifásico de baixa tensão, o Engenheiro Civil dimensionou o circuito de um equipamento com potência útil de 18 kW, fator de potência igual a 0,80 e rendimento de 90%. Considerando a tensão entre fases de 380 V, determine a corrente de projeto aproximada do circuito e assinale a alternativa com a resposta CORRETA.

Em projetos elétricos, o cálculo da queda de tensão é de extrema importância para o correto dimensionamento de circuitos elétricos, possibilitando a indicação adequada de condutores, disjuntores etc. Diante disso, a NBR 5410/2004 apresenta os limites possíveis da queda de tensão em relação à tensão nominal da instalação. Ressalta-se que a queda de tensão pode ser calculada pela formulação apresentada a seguir:

Considerando o limite máximo da queda de tensão nos circuitos terminais, estabelecido pela NBR 5410/2004, a seção nominal mínima do condutor necessário para instalação de um chuveiro elétrico com 8800 Watts de potência, distante 30 m do quadro de distribuição de carga (QDC), alimentado por uma tensão de 220 Volts, com fator de potência igual a 1 e resistividade do condutor igual a 0,055 Ω mm²/m, é

Considere que um circuito elétrico possui uma corrente elétrica igual a 8 Amperes, “alimentando” dois motores A e B. O motor A tem resistência igual a 10,0 Ohms, e o dobro da potência do motor B. A resistência, em Ohms, do motor B é igual a

A proteção contra choques elétricos é necessária para a proteção das pessoas que fazem uso das construções e para a proteção do patrimônio, evitando acidentes e incêndios. A NBR 5410 (ABNT, 2004) (corrigida em 2008) define os tipos de proteção. Considerando essa normativa, relacione o tipo de proteção (COLUNA I) com a respectiva definição (COLUNA II).

COLUNA I

1. proteção básica

2. proteção supletiva

3. proteção adicional

4. dispositivo de proteção a corrente diferencial-residual

COLUNA II

( ) dispositivo de seccionamento mecânico ou associação de dispositivos, destinada a provocar a abertura de contatos, quando a corrente diferencial residual atinge um valor dado em condições especificadas.

( ) meio destinado a impedir contato com partes vivas perigosas em condições normais.

( ) meio destinado a garantir a proteção contra choques elétricos em situações de maior risco de perda ou anulação das medidas normalmente aplicáveis, de dificuldade no atendimento pleno das condições de segurança associadas a determinada medida de proteção e/ou, ainda, em situações ou locais em que os perigos do choque elétrico são particularmente graves.

( ) meio destinado a suprir a proteção contra choques elétricos quando massas ou partes condutivas acessíveis tornam-se acidentalmente vivas.

Assinale a alternativa que apresenta a sequência CORRETA na COLUNA II:

Na rede de distribuição de energia elétrica urbana, o padrão de entrada de energia é definido pela:

Um pesquisador utilizou em seu experimento um condutor de cobre de seção circular de 1,5 mm2 e fez o condutor ser percorrido por uma corrente contínua de intensidade 15A em um ambiente de temperatura controlada em 20oC. Neste experimento, o módulo da velocidade média esperada para que os elétrons percorram o condutor é de

(Dados: σ_cobre=5,8x10⁷S/m, μ_ρcobre=3,2x10^-3m²/Vs)

Um sistema fotovoltaico residencial possui painéis com potência total de 5 kWp e produção média diária de 24 kWh. Assinale a alternativa que apresenta o fator de capacidade médio diário dessa instalação.

Em banheiros, cozinhas e áreas externas de escolas, as tomadas podem ser instaladas sem proteção diferencial-residual (DR) de alta sensibilidade, desde que o circuito possua disjuntor termomagnético.

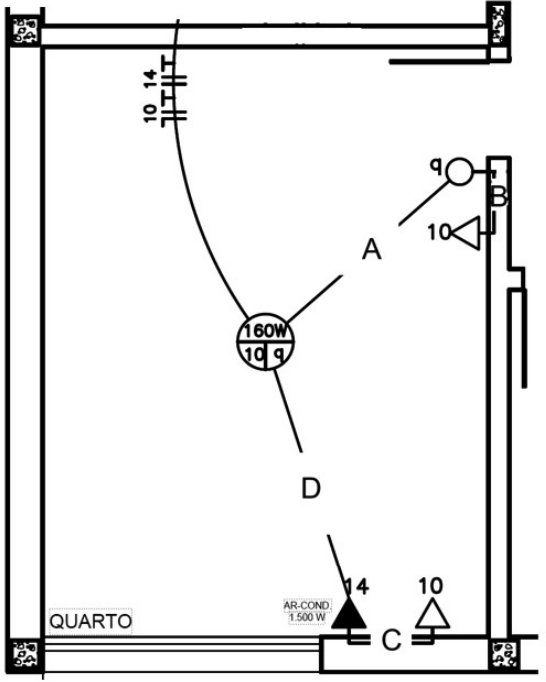

A figura a seguir apresenta parte do projeto da instalação elétrica de uma casa linear.

Nesse projeto, para que a instalação funcione adequadamente, o eletroduto A deverá conter apenas:

No projeto de construção de um centro comunitário, a Prefeitura Municipal firmou um contrato com a empresa X, cujas condições foram detalhadas no edital, no contrato e em um aditivo contratual posterior. Durante a execução da obra, o fiscal de contratos da SEMCONGER percebe que há uma inconsistência entre o projeto estrutural e o projeto elétrico, o que poderá comprometer a segurança e o cronograma da obra. Considerando essa situação hipotética, qual das ações a seguir é a mais apropriada para resolver a questão, respeitando as normas técnicas, a legislação vigente e o procedimento adequado de análise e compatibilização de projetos?

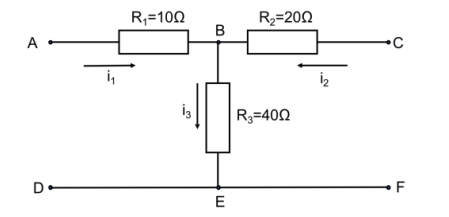

Ao analisar um circuito com a configuração apresentada na figura a seguir, um engenheiro colocou uma bateria de 10 V na extremidade AD e outra de 20 V na extremidade CF, com as polaridades de modo que o sentido convencional das correntes fosse o indicado na figura.

Com esse arranjo, a corrente medida pelo engenheiro no ramo BE foi de aproximadamente

No dimensionamento das instalações elétricas prediais de baixa tensão, a capacidade de corrente de um circuito com tensão de 220 V a dois fios, que deve alimentar um forno com carga resistiva de potência igual a 9 900 W, é

Para conhecimento do engenheiro civil, é essencial seguir as normas técnicas no desenvolvimento de projetos de engenharia elétrica para garantir a segurança e funcionalidade das instalações. Assinale a alternativa que descreve CORRETAMENTE o critério mínimo para o número de pontos de tomada em salas e dormitórios sem ser os valores de ou fração de perímetro.

Para evitar acidentes no uso de ferramentas elétricas, deve-se:

O circuito abaixo deve controlar o acendimento de um led de 1,5V.

Se utilizarmos o dobro de I_Bmín como margem de segurança, o valor da tensão de entrada necessária para assegurar que o led irá acender é de aproximadamente

Dados: V_CC=9V; R_C=240Ω; R_B=3,3kΩ; β_sat=50; V_BEsat=0,7V e V_CEsat=0,3V

A potência mecânica solicitada a um motor elétrico de indução trifásico é de 20√3 HP. Esse motor possui rendimento e fator de potência iguais a 0,8 e tensão de linha igual a 400 V.

Considerando o rendimento e o fator de potência desse motor constantes, é correto afirmar que a corrente de linha desse motor, quando solicitado por uma carga de 8 HP, é de aproximadamente:

Considere um circuito elétrico alimentado por uma fonte senoidal de 130 V, composto por um resistor de 5,2 Ω em série com um capacitor de 2.000/π µF.

A frequência da fonte para que a corrente desse circuito seja de 20 A é de aproximadamente:

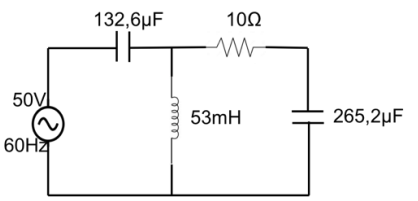

Um engenheiro, ao analisar o circuito representado na figura a seguir, observou que a corrente na linha estava acima do esperado.

Buscando uma explicação para esse fato, o engenheiro calculou o fator de potência do circuito e encontrou aproximadamente

A simbologia em projetos elétricos é fundamental para representar de forma clara e precisa os componentes e circuitos elétricos utilizados em instalações e sistemas.

Analise a figura ilustrada ao lado e assinale denominação correta da simbologia ilustrada.
