Considerando o item 18.6 – Instalações elétricas, da Norma Regulamentadora – NR 18 – Condições e Meio Ambiente de Trabalho na Indústria da Construção, assinale a afirmativa incorreta.
Os quadros de distribuição das instalações elétricas devem ter acesso obstruído para profissionais não habilitados.
As instalações elétricas temporárias devem ser executadas e mantidas conforme projeto elétrico elaborado por profissional legalmente habilitado.
É vedada a guarda de quaisquer materiais ou objetos nos quadros de distribuição.
Nos canteiros de obras é dispensada, nas situações previstas em normas nacionais vigentes, mediante laudo emitido por profissional legalmente habilitado, a proteção por Sistema de Proteção contra Descargas Atmosféricas – SPDA.
As instalações elétricas prediais de baixa tensão devem ser projetadas e executadas conforme a NBR 5410.
Certo
Errado
A figura a seguir apresenta parte da instalação elétrica de uma edificação unifamiliar.

Sobre essa instalação, analise as afirmativas a seguir.
I. O interruptor (e) é de comando composto.
II. O eletroduto (A) contém um condutor fase, um condutor neutro e um retorno.
III. O eletroduto (B) contém um condutor fase, um condutor neutro e um fio de aterramento.
Está correto o que se afirma apenas em
I.
II.
III.
I e II.
II e III.
Em instalações elétricas de baixa tensão, as medidas de proteção contra choques elétricos envolvem a atuação conjunta de diferentes dispositivos e técnicas, como a equipotencialização e o seccionamento automático da alimentação. Diante disso, assinalar a alternativa que indica CORRETAMENTE a função do seccionamento automático quando a equipotencialização não é suficiente.
Promover o desligamento do circuito em que se manifesta a tensão de contato perigosa.
Reduzir a intensidade da corrente elétrica nos condutores durante condições de operação anormais.
Equalizar os potenciais elétricos entre massas e elementos condutores expostos da instalação.
Redistribuir as cargas elétricas entre os circuitos para evitar sobrecargas localizadas.
Durante a definição do padrão de entrada de energia de uma edificação pública, o Engenheiro Civil avaliou o tipo de ligação elétrica a ser solicitado junto à concessionária, considerando a carga instalada, a tensão de fornecimento e as características da rede local. A edificação apresenta carga instalada de 13,5 kW e será atendida por rede de distribuição em 127/220 V, com neutro disponível. Não há previsão de equipamentos especiais.
Com base nos critérios técnicos aplicáveis ao fornecimento monofásico, assinale a alternativa CORRETA.
A edificação pode ser atendida por ligação monofásica, pois a carga instalada é inferior ao limite máximo de 15 kW para esse tipo de fornecimento.
A ligação monofásica é admissível na hipótese de inexistência de neutro na rede de distribuição, situação em que podem ser admitidas condições distintas das usuais.
A ligação monofásica pode ser adotada, desde que a distribuição das cargas seja realizada de modo a evitar desequilíbrio significativo entre condutores.
A edificação não pode ser atendida por ligação monofásica, pois excede o limite de carga estabelecido para redes com tensão 127/220 V.
Considere o projeto das instalações elétricas de baixa tensão de uma cozinha retangular com dimensões de 10 m por 7,5 m de uma pequena creche pública.
O número de Tomadas de Uso Geral (TUG) e a potência mínima de tomadas previstas no projeto deverão ser, respectivamente,
5 e 3 000 VA.
6 e 1 200 VA.
8 e 2 400 VA.
10 e 2 500 VA.
12 e 1 800 VA.

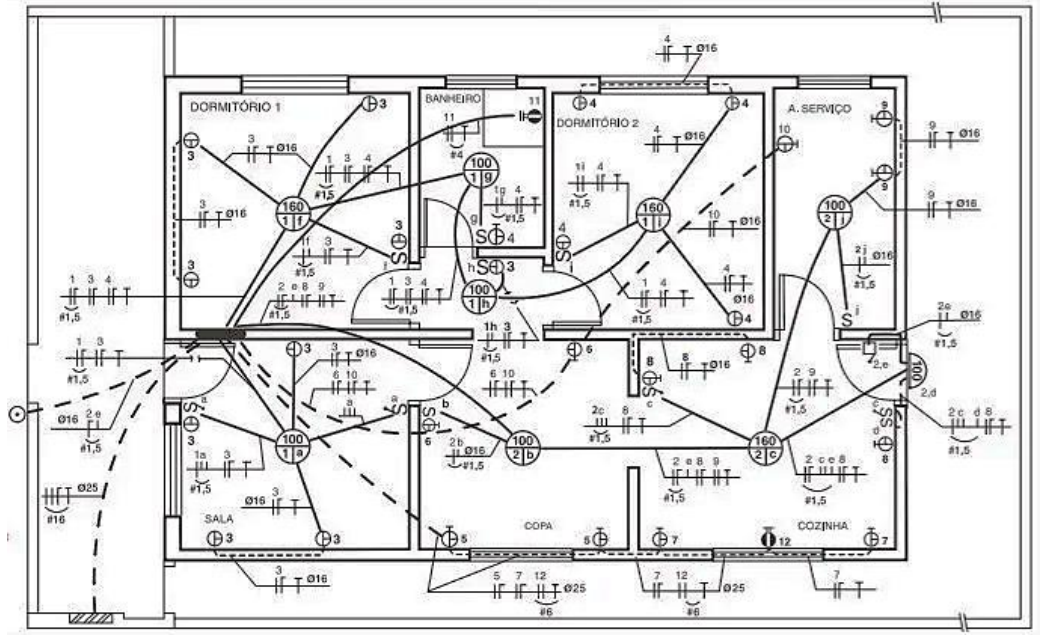

Assinale a alternativa que apresenta o tipo de projeto evidenciado na seguinte planta baixa.

Projeto de instalação elétrica residencial.
Projeto estrutural residencial.
Projeto de fundação residencial.
Projeto de instalação de água pluvial residencial.
Projeto de instalação hidrossanitária residencial.

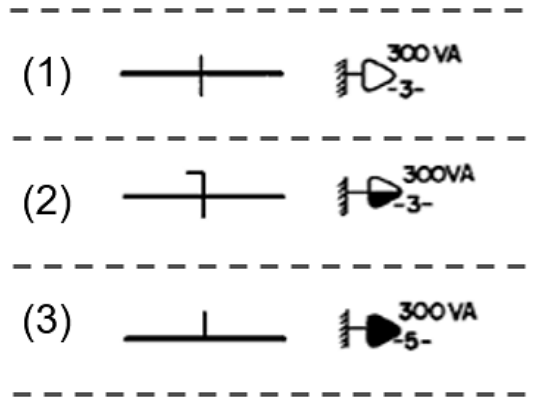

Com base na padronização dos símbolos gráficos aplicáveis às instalações elétricas prediais, conforme as normas técnicas brasileiras pertinentes, analise os símbolos numerados de (1) a (3) na seguinte figura, considerando que cada número corresponde a dois símbolos associados:

Considerando a representação convencional adotada em projetos elétricos, assinale a alternativa que identifica corretamente o significado técnico de cada símbolo apresentado.
(1) Condutor neutro no interior do eletroduto e Tomada de luz alta (2.000 mm do piso acabado);
(2) Condutor de retorno no interior do eletroduto e Tomada de luz na parede, baixa (300 mm do piso acabado);
(3) Condutor fase no interior do eletroduto e Tomada de luz na parede, baixa (300 mm do piso acabado).
(1) Condutor fase no interior do eletroduto e Tomada de luz na parede, baixa (300 mm do piso acabado);
(2) Condutor de retorno no interior do eletroduto e Tomada de luz na parede, baixa (300 mm do piso acabado);
(3) Condutor neutro no interior do eletroduto e Tomada de luz alta (2.000 mm do piso acabado).
(1) Condutor fase no interior do eletroduto e Tomada de luz na parede, baixa (300 mm do piso acabado);
(2) Condutor neutro no interior do eletroduto e Tomada de luz a meia-altura (1.300 mm do piso acabado);
(3) Condutor de retorno no interior do eletroduto e Tomada de luz alta (2.000 mm do piso acabado).
(1) Condutor neutro no interior do eletroduto e Tomada de luz baixa (300 mm);
(2) Condutor fase no interior do eletroduto e Tomada de luz a meia-altura (1.300 mm);
(3) Condutor terra no interior do eletroduto e Tomada de luz alta (2.000 mm).
(1) Condutor fase no interior do eletroduto e Tomada de luz alta (2.000 mm);
(2) Condutor neutro no interior do eletroduto e Tomada de luz baixa (300 mm);
(3) Condutor de retorno no interior do eletroduto e Tomada de luz a meia-altura (1.300 mm).
Deseja-se instalar um motor elétrico bifásico, com potência de 4 752 W, tensão de 220 V e fator de potência igual a 0,80. Se o rendimento do motor for 0,90, então a sua corrente nominal é
20 A.
40 A.
30 A.
15 A.
35 A.
Circuitos de iluminação e de força podem ser alimentados por condutores de cobre isolados de seção transversal igual a 1,5 mm2 .
Certo
Errado
Conforme a ABNT NBR 5410, a taxa de ocupação do eletroduto, dada pelo quociente entre a soma das áreas das seções transversais dos condutores previstos, calculadas com base no diâmetro externo, e a área útil da seção transversal do eletroduto, não deve ser superior a _____ no caso de três ou mais condutores.
Assinale a alternativa que preenche corretamente a lacuna.
31%
40%
53%
60%
75%
Considerando a definição técnica aplicada à fiscalização de obras e segurança, assinale a alternativa que descreve CORRETAMENTE o conceito de iluminação de emergência.
É o sistema utilizado para clarear ambientes durante o dia com o objetivo de reduzir o consumo da energia elétrica da rede convencional.
É a iluminação destinada a clarear as áreas com pessoas presentes, áreas de passagens horizontais e verticais, na falta ou falha no fornecimento de energia elétrica local.
Trata-se da iluminação utilizada para destacar elementos arquitetônicos da fachada e jardins, funcionando independentemente de quedas de energia.
Refere-se aos geradores que mantêm equipamentos de ar-condicionado ligados quando ocorre oscilação na rede elétrica da edificação.
É o sistema voltado para a iluminação cênica de auditórios e salas de reunião para uso durante apresentações com projetores.
Em instalações elétricas de edificações, é permitido o uso de condutores com seção inferior à especificada no projeto, desde que o circuito esteja protegido por disjuntores termomagnéticos adequados.
Certo
Errado
Durante a análise de projeto executivo de um hospital universitário, o Engenheiro Orçamentista identifica que o memorial descritivo de instalações elétricas segue parcialmente a NBR 5410, mas não contempla requisitos da NBR 13534 (instalações elétricas em estabelecimentos assistenciais de saúde). O contratante argumenta que a NBR 5410 já é suficiente. Considerando responsabilidade técnica e auditoria futura a conduta CORRETA a ser tomada é:
Aceitar apenas a NBR 5410, pois é norma geral de instalações elétricas.
Exigir adequação simultânea às duas normas (NBR 5410 e NBR 13534), registrando parecer técnico e justificando impacto orçamentário.
Delegar a decisão ao fornecedor, que poderá propor soluções equivalentes.
Ajustar parcialmente o memorial, sem referência normativa, para atender ao contratante.
Ignorar a divergência, pois não compromete diretamente o cronograma físico-financeiro.
De acordo com o conceito de segurança de instalações elétricas nas edificações, o dispositivo que tem a função de proteger o sistema contra sobrecargas e correntes de curto-circuito, além de garantir a segurança das pessoas contra choques elétricos, é o:
dispositivo de proteção contra surto
disjuntor diferencial residual
disjuntor termomagnético
controlador de curtos
No projeto do circuito das instalações elétricas de um equipamento com consumo de 12 kW de potência ativa e 9 kVAR de potência reativa, o fator de potência calculado é
0,78.
0,80.
0,70.
0,75.
0,68.
Na execução de lajes em edificações, é fundamental que determinados elementos estejam posicionados corretamente antes da concretagem. Um desses cuidados é:
Fixar conduítes e caixas de eletricidade nas posições definitivas.
Deixar os conduítes soltos para ajustar após a concretagem.
Instalar os conduítes apenas depois da cura do concreto.
Substituir conduítes por vergalhões para maior resistência.
Posicionar as caixas de eletricidade sobre a laje já concretada.
Diagramas elétricos são símbolos gráficos utilizados no projeto para representar uma instalação elétrica ou parte de uma instalação. Acerca dos tipos de Diagramas Elétricos, assinale a opção correta.
O Diagrama Funcional oferece uma representação altamente minuciosa e detalhada de uma instalação elétrica, sendo desenhado em um plano tridimensional para representar minuciosamente os componentes e as conexões.
O Diagrama Unifilar se refere apenas a uma parte da instalação elétrica. Ele mostra os condutores e componentes que serão ligados em um circuito elétrico.
Diagrama Trifilar é um diagrama amplamente usado em sistemas de comandos elétricos e máquinas trifásicas e representa cada uma das três fases de um sistema elétrico e suas respectivas derivações.
O Diagrama Multifilar é o diagrama mais comum, desenhado sobre a planta baixa (planta de arquitetura) e apresenta os dispositivos e trajeto dos condutores rigidamente em suas posições físicas, apesar de ser em uma representação bidimensional.
As instalações elétricas prediais de baixa tensão são dimensionadas a partir de critérios normativos que visam garantir segurança, desempenho e durabilidade do sistema. O correto dimensionamento dos circuitos elétricos envolve o conhecimento dos parâmetros que governam a capacidade de condução de corrente dos cabos, os limites de queda de tensão admissíveis, os critérios de proteção por disjuntores e as determinações essenciais de projeto. A NBR 5410:2004 — principal norma brasileira de instalações elétricas de baixa tensão — estabelece os requisitos mínimos que devem ser atendidos em todas essas etapas. Desta forma, classifique as assertivas a seguir como Verdadeiras (V) ou Falsas (F):
( ) No dimensionamento de um circuito elétrico, as determinações essenciais incluem a área da seção transversal do condutor, o diâmetro do eletroduto e a corrente de corte do disjuntor de proteção.
( ) A queda de tensão em um circuito elétrico é causada exclusivamente pela resistência dos equipamentos conectados, sendo a resistência dos condutores desprezível no dimensionamento de instalações prediais de baixa tensão.
( ) A capacidade de condução de corrente de um cabo condutor depende tanto da temperatura ambiente no local de instalação quanto da forma de agrupamento dos condutores carregados, sendo ambos os fatores contemplados pela NBR 5410.
( ) No cálculo da queda de tensão em um circuito terminal, considera-se a distância de cada ponto de utilização até o quadro de distribuição correspondente, e não o comprimento total do circuito até o ponto mais distante exclusivamente.
( ) A NBR 5410:2004 estabelece valores máximos admissíveis para a queda de tensão nos circuitos, sendo 4% para circuitos terminais e 7% acumulados entre o ponto de entrega da concessionária e qualquer ponto de utilização.
( ) O disjuntor tem função exclusivamente de proteção contra sobrecorrentes, não sendo considerado um elemento de manobra na instalação elétrica predial.
Após análise, conclui-se que a sequência correta é:
V – V – F – V – F – V.
F – F – V – F – V – V.
V – F – V – V – V – F.
V – F – F – V – V – F.
F – V – V – F – V – F.
De acordo com os fundamentos da Engenharia relacionados às instalações elétricas e hidrossanitárias nos projetos e execução de obras, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.
( ) Em um circuito elétrico, os elementos que têm a propriedade de oferecer resistência podem ser associados de duas maneiras: em série ou em paralelo. Para resistores em série, a corrente é a mesma através de cada um deles.
( ) Somente nas instalações de circuitos menores (com poucos elementos em paralelo) pode-se utilizar o método “produto pela soma” para determinar a resistência equivalente. Entretanto, é necessário repetir o procedimento e calcular resistores equivalentes intermediários, de dois em dois, até se chegar a um só elemento.
( ) Com relação às declividades das tubulações, todos os trechos horizontais devem possibilitar o escoamento dos efluentes por gravidade; os trechos horizontais devem ter declividade constante, sendo o mínimo de 2% para tubulações com diâmetro nominal (DN) de até 75 e 1% para DN maior que 100; e a declividade máxima permitida é de 5%.
( ) Os tubos de queda que recolhem despejo de pias e máquinas de lavar louças devem descarregar em uma caixa de espuma, a fim de se evitar seu retorno. Deve-se preferir a ligação de tubulações em região de sobrepressão nos tubos que recebem efluentes que possam conter detergentes.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
F – V – F – F.
V – F – V – F.
F – F – V – V.
V – F – V – V.
V – V – F – V.
