Questões de Concurso sobre NBR 5410 - ABNT

De a cordo a NBR5410 qual a cor do condutor de neutro?

Em uma instalação de rede de alimentação elétrica predial, a Norma NBR 5410 exige o uso de cores padronizadas nos condutores para garantir a segurança e facilitar a manutenção.

Qual é a cor que deve ser usada exclusivamente para identificar o Condutor de Proteção (Terra - PE) em qualquer ponto da rede?

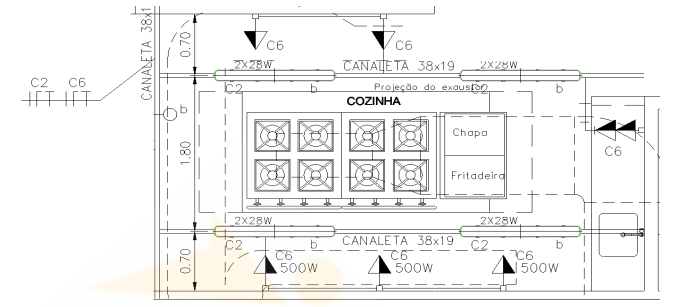

De acordo com a norma NBR 5410, dimensione os condutores do projeto apresentado na figura abaixo:

Na instalação elétrica residencial, a subdivisão em circuitos de iluminação, tomadas de uso geral e tomadas de uso específico, conforme NBR 5410, é crucial. Isso equilibra as cargas, evitando sobrecargas e garantindo a eficiência e segurança do sistema elétrico.

Seguindo as recomendações da ABNT NBR 5410/2008, que trata das instalações elétricas de baixa tensão, o número de pontos de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser aí utilizados, observados alguns critérios. Para um dormitório tenha uma área de 25 m² e dimensões de 5 m x 5 m em planta, qual é o número mínimo de tomadas que a Norma estabelece?

Avalie as seguintes afirmações estabelecidas pela NBR 5410 de 2004:

I - Os seccionadores e interruptores-seccionadores devem apresentar uma corrente de fuga entre pólos abertos de no máximo 0,5 mA por pólo, na condição de novo, limpo e seco.

II - Dispositivos a semicondutores podem ser utilizados como dispositivos de seccionamento.

III - Os seccionadores e interruptores-seccionadores devem apresentar uma corrente de fuga entre pólos abertos de no máximo 6 mA no fim da vida útil do dispositivo, determinada de acordo com a norma aplicável.

IV - Os dispositivos de seccionamento para manutenção mecânica devem ser dispostos, de preferência, no circuito terminal de alimentação.

É incorreto o que se afirma em:

A norma brasileira 5.410 (NBR 5.410) determina ações para garantir a segurança das pessoas e dos equipamentos contra os possíveis danos, resultado dos riscos e perigos que a energia elétrica traz em sua utilização. Em geral, são previstas proteções contra: choques elétricos; sobrecargas; curtos-circuitos; e sobretensões. Essa norma obriga a utilização de dispositivos de proteção no início de cada circuito da instalação. De acordo com a NBR 5.410, qual das seguintes afirmações sobre dispositivos de proteção em uma instalação elétrica está CORRETA?

Analise as seguintes assertivas sobre instalações elétricas:

I. A norma NBR 5410 estabelece que todas as instalações elétricas de baixa tensão devem ter um sistema de aterramento para proteger contra choques elétricos.

II. Em instalações elétricas, é permitido o uso de dispositivos de proteção recondicionados, desde que visualmente intactos.

III. O dimensionamento correto dos circuitos elétricos visa prevenir sobrecargas e garantir a segurança e eficiência energética.

Está correto o que se afirma em:

Considerando o que a norma ABNT:NBR 5410 estabelece para esquemas de aterramento em instalações elétricas de baixa tensão, assinale a opção correta.

Conforme a Norma ABNT NBR 5410, o máximo valor percentual de queda de tensão permitido em qualquer ponto de utilização dessa instalação, calculado a partir dos terminais secundários do transformador de Média Tensão/Baixa Tensão de propriedade da unidade consumidora, é de:

De acordo com a NBR 5410:2004, sobre instalações elétricas de baixa tensão, analise as afirmativas a seguir.

I- Em regra, a troca de um disjuntor ou fusível por outro de maior corrente requer, antes, a troca dos fios e cabos elétricos por outros de maior seção (bitola).

II- A conexão do aquecedor elétrico de água ao ponto de utilização deve ser feita com uso de tomada de corrente.

III- Todo ponto de utilização previsto para alimentar, de modo exclusivo ou virtualmente dedicado, equipamento com corrente nominal superior a 10 A deve constituir um circuito independente.

IV- Os pontos de tomada de cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias e locais análogos devem ser atendidos por circuitos exclusivamente destinados à alimentação de tomadas desses locais.

Assinale a opção correta.

Avalie as proposições abaixo à luz da NBR 5410 que trata das instalações elétricas de baixa tensão:

I.Em nenhum caso a queda de tensão nos circuitos terminais pode ser superior a 4%.

II.É permitido a aplicação de solda a estanho na terminação de condutores, para conectá-los a bornes ou terminais de dispositivos ou equipamentos elétricos.

III.Deve ser observado um afastamento mínimo de 0,50 m entre duas linhas elétricas enterradas que venham a se cruzar.

Assinale a alternativa correta:

Quando um dispositivo diferencial-residual (DR) for incorporado ou associado a um dispositivo de proteção contra sobrecorrentes, as características do conjunto de dispositivos (capacidade de interrupção, características de atuação em função da corrente nominal) devem satisfazer as prescrições da ABNT NBR 5410/2008, que trata das instalações elétricas de baixa tensão. Quando o dispositivo DR não for incorporado nem associado a um dispositivo de proteção contra sobrecorrentes:

I. A proteção contra sobrecorrentes deve ser assegurada por dispositivos aptos à função.

II. O dispositivo DR deve poder suportar, sem danos, as solicitações térmicas e dinâmicas a que ele estiver sujeito em caso de curto-circuito a jusante de seu ponto de instalação.

III. O dispositivo DR não deve ser danificado em situações de curto-circuito, mesmo que ele venha a se abrir, em decorrência de um desequilíbrio de corrente ou da circulação de corrente para a terra.

Quais estão corretas?

A quantidade de pontos de tomada deve ser determinada em função da destinação do local e dos equipamentos elétricos que podem ser lá utilizados. A NBR 5410:2004 traz prescrições específicas aplicáveis a locais utilizados como habitação, fixa ou temporária, compreendendo as unidades residenciais como um todo; e, no caso de locais como hotéis, motéis, flats, apart-hotéis, casas de repouso, condomínios, alojamentos e similares, prescrições sobre as acomodações destinadas a hóspedes e internos e a servir de moradia a trabalhadores do estabelecimento. Assinale a alternativa que apresenta um critério CORRETO para a determinação da quantidade de pontos de tomada exigida pela norma citada.

A ABNT NBR 5410 estabelece as condições mínimas necessárias para garantir a segurança das instalações elétricas de:

A segurança contra choque elétrico, conforme a norma NBR 5410, tem como premissas evitar acessibilidade a partes vivas perigosas e garantir que massas ou partes condutivas acessíveis não ofereçam risco. A norma divide a proteção em básica e supletiva, com exemplos como isolamento, barreiras, invólucros, limitação de tensão, equipotencialização e seccionamento automático da alimentação.

A especificação de dispositivos de proteção em instalações elétricas, segundo a norma NBR 5410, requer compreensão da função de cada um. O Disjuntor previne sobrecargas, o DPS protege contra surtos atmosféricos, e o IDR evita choques elétricos por fugas de corrente.

De acordo com a ABNT NBR 5410:2008 (versão corrigida), ao dimensionar uma instalação elétrica de baixa tensão, a previsão de cargas para os circuitos de iluminação e tomadas deve considerar:

I. Apenas a potência dos aparelhos que se pretende conectar, sem levar em conta fatores de reserva ou expansibilidade.

II. Para os casos de Tomadas de Uso Específico (TUEs), nas quais a potência nominal do equipamento é sempre desprezada, utiliza-se uma previsão de 600 VA para cada uma das tomadas.

III. Uma carga mínima de 100 VA para cada tomada de uso geral de dormitórios e salas de estar.

Quais estão corretas?

O número de pontos de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser aí utilizados, observando-se no mínimo os seguintes critérios:

I. Em banheiros, deve ser previsto pelo menos um ponto de tomada, próximo ao lavatório, atendidas algumas restrições como, distância mínima de locais contendo banheira ou chuveiro, por exemplo.

II. Em cozinhas, copas, copas-cozinhas, áreas de serviço, cozinha-área de serviço, lavanderias e locais análogos, deve ser previsto no mínimo um ponto de tomada para cada 3,5m, ou fração, de perímetro, sendo que, acima da bancada da pia, devem ser previstas no mínimo duas tomadas de corrente, no mesmo ponto ou em pontos distintos.

III. Em varandas, deve ser previsto pelo menos um ponto de tomada.

Está CORRETO o que se afirma:

A Norma ABNT NBR 5410 – 2004 norteia a implementação de instalações elétricas de baixa tensão, devendo ser seguida à risca por técnicos e engenheiros eletricistas. Segundo essa norma, o esquema de aterramento em que as funções de neutro e de condutor de proteção são combinadas em um único condutor em parte do esquema elétrico é conhecido como esquema de aterramento do tipo
