Questões de Concurso sobre NBR 5410 – Instalações elétricas de baixa tensão

Considerando-se um chuveiro elétrico instalado em uma rede elétrica de 220V, em que sua potência máxima é de 5.500W, assinalar a alternativa que indica a corrente mínima do disjuntor a ser utilizado para que não haja perigo de superaquecimento e incêndio no circuito que alimenta o chuveiro:

Segundo a ABNT (Associação Brasileira de Normas Técnicas) , aterrar é colocar instalações e equipamentos no mesmo potencial da terra. Assim, em casos de uma fuga de corrente elétrica, a eletricidade tende a ir para o menor potencial; a terra, que tem o potencial:

Em um projeto de instalações elétricas residenciais, é permitido o uso de condutores sem capa isolante quando forem adotadas outras medidas de proteção mecânica e elétrica como a instalação de disjuntores.

Durante a instalação de redes elétricas aéreas, é necessário utilizar isoladores de cerâmica para suportar o cabo condutor, uma vez que por sua resistência e durabilidade têm indicação exclusiva para tal serviço.

As instalações elétricas devem ser mantidas limpas e organizadas, pois a sujeira e o acúmulo de objetos podem causar curto-circuito e incêndio.

Ao instalar um interruptor, é necessário conectar o condutor fase no borne de cor preta (ou branca) e o condutor neutro no borne de cor vermelha.

A NBR-5410 usa seções de condutores (em mm2) normatizadas. Assinale a alternativa que apresenta algumas dessas seções:

Em um sistema de instalações elétricas de baixa tensão, qual dos elementos a seguir não é admitido como condutor de proteção:

No que se refere ao aterramento das instalações elétricas de baixa tensão, quando forem utilizados diferentes metais na infraestrutura de aterramento, devem ser tomadas precauções contra os efeitos da:

A NBR 5410 salienta sobre quedas de tensão, analise as afirmativas abaixo e assinale a alternativa correta, considerando Verdadeiro (V) ou Falso (F):

I- 7%, calculados a partir dos terminais secundários do transformador MT/BT, no caso de transformador de propriedade da(s) unidade(s) consumidora(s);

II- 7%, calculados a partir dos terminais secundários do transformador MT/BT da empresa distribuidora de eletricidade, quando o ponto de entrega for aí localizado;

III- 5%, calculados a partir dos terminais de saída do gerador, no caso de grupo gerador próprio;

IV- 7%, calculados a partir do ponto de entrega, nos demais casos de ponto de entrega com fornecimento em tensão secundária de distribuição;

O sistema de aterramento das instalações elétricas hospitalares deve ser do tipo TN-C-S.

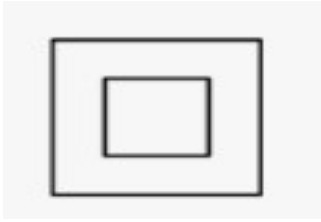

A NBR 5410 estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. Quando o quesito é segurança, alguns produtos são identificados pelo símbolo:

Como regra geral, o sistema de proteção contra descargas atmosféricas de um edifício deve ter o subsistema de aterramento independente do aterramento da instalação elétrica do edifício.

Dentre as alternativas apresentadas, a Norma NBR 5410 - Instalações Elétricas de Baixa Tensão - aplica-se a

No que se refere ao número de pontos de tomada, segundo as disposições da norma ABNT NBR 5410:2004 (Instalações elétricas de baixa tensão), assinale a alternativa CORRETA:

A NBR 5410:2008 orienta que os componentes de uma instalação elétrica devem ser escolhidos usando medidas de proteção que garantam a segurança e o seu funcionamento adequado. A respeito desses componentes, assinale a alternativa incorreta.

Considerando as aplicações da norma técnica ABNT NBR 5410, indique se as afirmativas abaixo são verdadeiras (V) ou falsas (F) e assinale a alternativa com a sequência correta de cima para baixo.

( ) Aplica-se exclusivamente às instalações novas.

( ) Aplica-se às instalações elétricas de canteiros de obra, feiras, exposições e outras instalações temporárias.

( ) Aplica-se aos circuitos elétricos alimentados sob tensão nominal igual ou inferior a 1000 V em corrente alternada, com frequências inferiores a 400 Hz, ou a 1500 V em corrente contínua.

( ) Não se aplica às instalações de iluminação pública.

( ) Não se aplica às instalações elétricas em áreas descobertas das propriedades, externas às edificações.

( ) Não se aplica a instalações em minas.

Para alimentação elétrica de um quadro de distribuição de energia de potência de 23,5 kw, temos um circuito trifásico 380 V, tamanho do circuito 40 metros. Qual a bitola dos cabos desse circuito, segundo a norma NBR 5410 e utilizando cabos de cobre flexível, instalados em Eletroduto de PVC enterrado no solo?

Na classificação dos esquemas de aterramento, segundo a norma técnica ABNT NBR 5410, cada esquema é designado por um código que compreende um grupo de letras maiúsculas. Assinale a alternativa que indica qual esquema de aterramento é ilustrado abaixo.

Associação Brasileira de Normas Técnicas. ABNT NBR 5410: instalações elétricas de baixa tensão. Rio de Janeiro: ABNT, 2008. [Adaptado].

De acordo com a NBR 5410:2004, verifique se o DPS abaixo está adequado para uso na tensão do esquema de ligação TN-S (especificamente o DPS que fica entre fase e PE).

I. Uc=175V para tensão de linha de 380 V.

Il. Uc=275V para tensão de linha de 380 V.

IIl. Uc = 275 V para tensão de linha de 220 V.

IV. Uc=175V para tensão de linha de 220 V.

Haverá erro de ligação nos seguintes itens:
