Questões de Concurso sobre NBR 5410 – Instalações elétricas de baixa tensão

Analise as relações abaixo presentes na NBR-5410:2004:

I_B $\le$ I_N $\le$ I_Z

I₂ $\le$ 1,45I_Z

I. I_N éa corrente de projeto do circuito;

Il. I_B é a corrente nominal do dispositivo de proteção;

IIl. I_z é a capacidade de condução de corrente dos condutores;

IV. I₂ é a corrente convencional de atuação ou fusão do dispositivo de proteção. .

Quais assertivas são verdadeiras?

Para a implementação de uma instalação elétrica deve ser atendido os critérios estabelecidos em normas, como a NBR 5410. Com isso, analise as afirmativas a seguir.

I. A detecção de sobrecorrentes deve ser prevista em todos os condutores fase e neutro, provocando o seccionamento apenas do condutor em que a corrente for detectada, não precisando seccionar outros condutores.

II. Não se admite, na variante TN-C do esquema de aterramento TN, que a função de seccionamento automático visando proteção contra choques elétricos seja atribuída aos dispositivos DR.

III. O DPS deve ser do tipo “falha segura”, incorporando proteção contra sobreaquecimento, e essa proteção para linha de sinal atua curto-circuitando a linha com a terra.

Assinale a alternativa CORRETA.

De acordo com a NBR 5410, as dimensões internas dos eletrodutos e de suas conexões devem permitir que, após montagem da linha, os condutores possam ser instalados e retirados com facilidade. Para tanto, a taxa de ocupação do eletroduto, dada pelo quociente entre a soma das áreas das seções transversais dos condutores previstos, calculadas com base no diâmetro externo, e a área útil da seção transversal do eletroduto. Assinale a alternativa que complete CORRETAMENTE a frase.

A taxa de ocupação do eletroduto, não deve ser superior a, _____ no caso de três ou mais condutores:

Nos projetos de instalações elétricas, em unidades residenciais, o número de pontos de tomadas de uso geral deve ser fixado de acordo com critérios estabelecidos em norma. Considere um dormitório com área de 18,9 metros quadrados e perímetro de 17,8 metros. Segundo a NBR 5410 de 2004, qual deve ser o número mínimo de tomadas de uso geral para esse ambiente?

As topologias dos sistemas de aterramento em baixa tensão variam conforme a necessidade e tipo de instalação. O esquema a seguir representa um deles.

Sobre este tipo de aterramento, assinale a afirmativa correta.

A NBR 5410:2008 (2008, p. 168) estabelece que “[...] a periodicidade da manutenção deve ser adequada a cada tipo de instalação. Por exemplo, essa periodicidade deve ser tanto menor quanto maior a complexidade da instalação”. Para tanto, deve existir uma manutenção preventiva sempre que possível. Assinale a alternativa que comporta uma conduta errônea de verificação de rotina.

A área útil ocupável pelos condutores pode ser determinada a partir dos seguintes dados:

• D_e – diâmetro externo do eletroduto, em mm.

• ∆D_e – variação do diâmetro externo, em mm.

• E_p – espessura da parede do eletroduto, em mm.

Considerando:

• D_e = 62,5 mm

• ∆D_e = 0,7 mm

• E_p = 2,5 mm

Qual é a área útil compatível de um eletroduto de PVC rígido, tamanho 60, classe B?

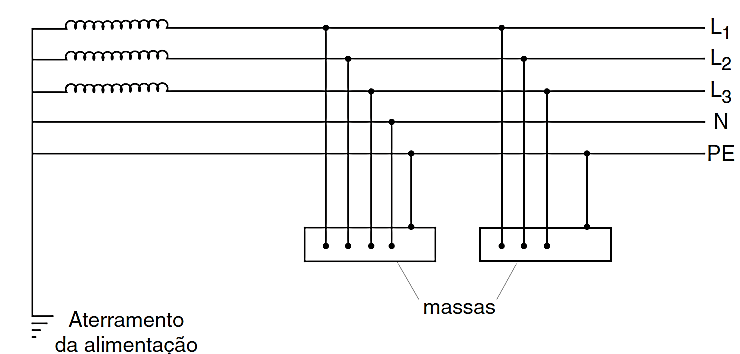

Um importante componente da instalação elétrica é o sistema de aterramento, pois este é capaz de evitar acidentes envolvendo pessoas que utilizam os equipamentos conectados às instalações elétricas e suas massas energizadas acidentalmente devido a algum defeito. A ABNT NBR 5410:2004 classifica os tipos de aterramento quanto a: alimentação em relação à terra, situação das massas em relação à terra e disposição dos condutores de neutro e de proteção (PE). Observe a figura apresentada.

Fonte: MAMEDE FILHO, João. Instalações Elétricas Industriais, 9. ed. Ed. LTC, 2017. Figura 3.9

Qual é o esquema de aterramento apresentado na figura?

Conforme dispõe a NBR 5410, deve-se constituir um circuito independente para cada ponto de utilização previsto para alimentar, de modo exclusivo ou virtualmente dedicado, equipamento com corrente nominal superior a:

De acordo com a NBR 5410 que descreve as prescrições fundamentais destinadas a garantir a segurança de pessoas, de animais domésticos e de bens, contra os perigos e danos que possam resultar de utilização das instalações elétricas, a proteção contra correntes de sobrecarga é definida como:

Na caracterização de dispositivos destinados a prover proteção contra correntes de curto-circuito, a NBR5410 determina que a integral de Joule que o dispositivo deixa passar (I² _CC ∙ Δt) deve ser inferior ou igual à integral de Joule necessária para aquecer o condutor desde a temperatura máxima de serviço contínuo até a temperatura limite de curto-circuito. Essa integral pode ser expressa por k²S², sendo k uma constante que depende do material do condutor e S a seção do condutor em mm².

Supondo que para um condutor de cobre isolado em PVC de 100 mm², a constante k seja 115 e a corrente de curto-circuito seja de 10 kA, qual o tempo máximo em que o dispositivo deve atuar?

De acordo com a Norma Brasileira (NBR) 5410, o dimensionamento de seção transversal de condutores de uma instalação elétrica de baixa tensão é determinado a partir de

No processo de elaboração de um projeto de instalações elétricas de um prédio residencial está sendo aplicada a NBR 5410. Deseja-se determinar a carga de iluminação mínima que deve ser prevista para um salão de festa retangular de 25 m por 10 m. Essa carga, em VA, deve ser

Relacione a Coluna 1 à Coluna 2 em relação às cargas usuais encontradas nos ambientes residenciais nas capitais brasileiras com o respectivo dimensionamento dos condutores e do dispositivo de proteção conforme a NR 5410.

Coluna 1

1. Chuveiro: 6000W/220V.

2. Torneira de água quente: 4400W/220V.

3. Tomada: 1000W/120V.

4. Luminárias: 240W/120V.

Coluna 2

( ) Condutor de 2,5mm2, disjuntor monofásico de 10A.

( ) Condutor de 2,5mm2, disjuntor bifásico de 30A.

( ) Condutor de 2,5mm2, disjuntor bifásico de 25A.

( ) Condutor de 1,5mm2, disjuntor monofásico de 5A.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

As normas brasileiras determinam que deve ser previsto um ponto de tomada para cada 5 m ou fração de perímetro para salas e dormitórios residenciais.

Em uma planta desenhada em uma escala 1:200, uma sala de apartamento é representada por um retângulo que mede, na planta, 5 cm por 4 cm. Ao fazer o projeto elétrico, quantos pontos de tomada devem ser previstos para esta sala?

Analise o diagrama unifilar da Figura 7 abaixo e assinale a alternativa que descreve as cores utilizadas nos condutores do circuito 1, de acordo com a norma NBR5410.

Figura 7

Marque V para as afirmativas verdadeiras e F para as falsas.

( ) Segundo a ABNT NBR-5410, a potência total das tomadas de uso especial é de 5.900 W, devendo utilizar um disjuntor de proteção mínima de 30 A.

( ) O quadro de distribuição encontra-se, aproximadamente, no centro geométrico da planta baixa.

( ) O quadro de distribuição possui sete disjuntores de proteção.

( ) O circuito de iluminação possui 960 VA e utiliza como bitola mínima 2,5 mm².

( ) Há três eletrodutos embutidos no piso. Os restantes são embutidos no teto.

A sequência está correta em

Em banheiros, deve-se instalar, no mínimo, um ponto de tomada junto ao lavatório. Desse modo, assinalar a alternativa que representa a distância mínima a ser respeitada em relação ao limite do box para esse ponto de tomada:

O calibre do fio é determinado pelo American Wire Gauge (AWG), e valores menores de AWG indicam fios mais espessos. Qual é o calibre AWG típico usado para fios de cobre em uma instalação elétrica residencial padrão?

Na instalação elétrica, o disjuntor é um dispositivo que permite controlar e proteger os circuitos elétricos contra correntes de fuga à terra, desligando automaticamente a energia elétrica quando necessário.
