Questões de Concurso sobre NBR 5410 – Instalações elétricas de baixa tensão

Considere a seguinte planta.

De acordo com a NBR 5410/2004, para efeitos do dimensionamento dos circuitos, assinale qual o total de pontos de tomadas de uso geral que deverá ser previsto para os dois quartos e a sala levando em consideração os critérios da NBR 5410/2004.

Obs. Considere as dimensões da sala 4,60 x 2,50.

Marque V para as afirmativas verdadeiras e F para as falsas.

( ) A planta baixa apresenta um interruptor de duas seções e um interruptor paralelo (3-way).

( ) Observa-se na planta baixa aterramento para todos os pontos de iluminação e para todas as tomadas.

( ) Tem-se seis tomadas de 600 VA e uma tomada de uso especial prevista para ar condicionado.

( ) A bitola do circuito de ar condicionado é de 2,5 mm².

( ) A sala apresenta interruptor 4-way.

A sequência está correta em

Em instalações elétricas em baixa tensão, a NBR 5410 estabelece uma série de requisitos para garantir a segurança e a eficiência dessas instalações. Um dos aspectos abordados pela norma diz respeito à proteção contra sobrecorrentes.

Assim, qual dos seguintes dispositivos de proteção contra sobrecorrentes é geralmente mais adequado para proteger um circuito de tomadas em uma instalação elétrica residencial em conformidade com a NBR 5410?

A identificação dos condutores por cor ajuda a determinar sua função em uma instalação elétrica, facilitando sua manutenção ou expansão. As normas brasileiras determinam cores exclusivas para a função de proteção, que devem ser usadas no isolamento de todos os condutores de proteção de uma instalação. Essas cores são

A norma ABNT NBR 5410 aplica-se:

1) aos circuitos elétricos alimentados sob tensão nominal menor ou igual a 1000 V em corrente alternada, com frequências inferiores a 400 Hz, ou a 1500 V em corrente contínua.

2) aos circuitos elétricos, que não os internos aos equipamentos, funcionando sob uma tensão superior a 1000 V e alimentados através de uma instalação de tensão menor ou igual a 1000 V em corrente alternada, por exemplo, circuitos de lâmpadas a descarga, precipitadores eletrostáticos etc.

3) a toda fiação e a toda linha elétrica que não sejam cobertas pelas normas relativas aos equipamentos de utilização.

4) às linhas elétricas fixas sem sinal, com exceção dos circuitos internos dos equipamentos.

Estão corretas, apenas:

A norma vigente admite o uso de linhas elétricas no interior de dutos de exaustão de fumaça ou de ventilação.

A ABNT NBR 5410 indica que as verificações de rotina (manutenção preventiva) sejam executadas sempre que possível, e as verificações devem ser realizadas com a instalação desenergizada. Invólucros, tampas e outros meios destinados a garantir proteção contra contatos com partes vivas podem ser removidos para fins de verificação ou manutenção, mas devem ser completa e prontamente restabelecidos ao término destes procedimentos. Com base no exposto, marque a alternativa que descreve quais partes integrantes das instalações elétricas devem ser verificadas.

Os sistemas de distribuição de baixa tensão devem ter um sistema de aterramento que, de acordo com a NBR 5410, deve obedecer a um dos esquemas indicados a seguir. Relacione a Coluna 1 à Coluna 2, associando os tipos de esquema ao seu respectivo arranjo de ligação.

Coluna 1

1. TN-S.

2. TN-C.

3. TN-C-S.

4. TT.

5. IT.

Coluna 2

( ) O condutor neutro é aterrado independente do aterramento das massas.

( ) As funções de neutro e de condutor de proteção são combinadas num único condutor ao longo de toda a instalação.

( ) Não existe nenhum ponto de alimentação diretamente aterrado, estando aterradas as massas da instalação.

( ) Condutor neutro e condutor de proteção separados ao longo de toda instalação.

( ) As funções do condutor neutro e do condutor de proteção são combinadas em uma parte da instalação.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Segundo a NBR 5410, os métodos de referência são os métodos de instalação, para os quais a capacidade de condução de corrente foi determinada por ensaio ou por cálculo. O método de instalação A2 refere-se a

Ao considerar as instalações elétricas presentes em residências convencionais, qual das seguintes opções melhor descreve a faixa de tensão na qual essas instalações operam?

A referida norma aplica-se às instalações elétricas de baixa tensão, ainda que provisórias.

Em conformidade com os requisitos da ABNT NBR 5410 acerca dos eletrodutos, analise as assertivas abaixo:

I. Os trechos contínuos de tubulação, sem interposição de caixas ou equipamentos, não devem exceder 15 m de comprimento para linhas internas às edificações, se eles forem retilíneos.

II. Os trechos contínuos de tubulação, sem interposição de caixas ou equipamentos, não devem exceder 20 m de comprimento para as linhas em áreas externas às edificações, se eles forem retilíneos.

III. Para trechos que incluem curvas, os limites de comprimento da tubulação devem ser reduzidos em 3 metros para cada curva de 90º.

Quais estão corretas?

De acordo com a norma técnica ABNT NBR 5410, deve-se prever circuito de reserva nos quadros de distribuição, de forma a satisfazer determinados critérios. Identifique quais das afirmativas abaixo correspondem a esses critérios e assinale a alternativa correta.

I. Quadros de distribuição com até 6 circuitos: espaço para, no mínimo, dois circuitos de reserva.

II. Quadros de distribuição contendo de 7 a 12 circuitos: espaço para, no mínimo, três circuitos.

III. Quadros de distribuição contendo de 13 a 30 circuitos: espaço para, no mínimo, seis circuitos.

IV. Quadros de distribuição contendo acima de 30 circuitos: espaço reserva para uso de, no mínimo, 15% dos circuitos existentes.

As influências externas são variáveis que necessitam ser consideradas na definição e seleção de medidas de proteção para segurança das pessoas e desempenho dos componentes da instalação elétrica, bem como na concepção e construção das instalações elétricas. Cada condição de influência externa é designada na norma técnica ABNT NBR 5410 por um código que compreende sempre um grupo de duas letras maiúsculas e um número. A primeira letra indica a categoria geral da influência externa: A indica meio ambiente, B indica utilização e C, construção das edificações. A segunda letra indica a natureza da influência externa. O número indica a classe de cada influência externa. Sobre o assunto, assinale a alternativa que completa corretamente a frase abaixo.

As condições de utilização dos locais em que se situam as instalações compreendem cinco parâmetros: competência das pessoas; condições de fuga das pessoas em emergência; contato das pessoas com o potencial de terra; natureza dos materiais processados ou armazenados; resistência elétrica do corpo humano. Seus códigos são respectivamente iniciados pelos grupos de letras:

As medidas de caráter geral descritas pela ABNT NBR 5410:2008, a serem utilizadas na proteção contra choques elétricos, desconsiderando os casos especiais, são:

A norma técnica brasileira que estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens é a

Conforme a norma brasileira de instalações elétricas (NBR-5410), determine a potência de iluminação mínima prevista para o quarto da residência a seguir:

De acordo com a NR5410 - Instalações elétricas de baixa tensão, leia as afirmativas a seguir:

I.Os componentes da instalação não devem representar perigo de incêndio para os materiais adjacentes. Devem ser observadas, além das prescrições desta norma, as respectivas instruções dos fabricantes.

II.Componentes da instalação que contenham líquidos inflamáveis em volume significativo devem ser objeto de precauções para evitar que, em caso de incêndio, o líquido inflamado, a fumaça e gases tóxicos se propaguem para outras partes da edificação.

III.Os materiais de invólucros aplicados a componentes da instalação durante a execução da obra devem suportar a maior temperatura que o componente possa vir a atingir. Só se admitem invólucros de material combustível se forem tomadas medidas preventivas contra o risco de ignição, tais como revestimento com material incombustível, ou de difícil combustão, e baixa condutividade térmica.

Está(ão) CORRETO(S):

Segundo a norma ABNT NBR 5410:2004, as conexões de condutores entre si e entre outros componentes da instalação devem garantir continuidade elétrica durável e adequada suportabilidade e proteção mecânica.

Sobre essas conexões, assinale (V) para as afirmativas verdadeiras e (F) para as falsas.

( ) É aconselhável evitar o uso de conexões soldadas em circuitos de energia. No entanto, se essas conexões forem utilizadas, elas devem ter resistência à fluência e a solicitações mecânicas compatíveis com a aplicação.

( ) É aconselhável a aplicação de solda a estanho na terminação de condutores, para conectá-los a bornes, a terminais de dispositivos ou a equipamentos elétricos.

( ) As linhas elétricas constituídas por condutos fechados só admitem conexões contidas em invólucros apropriados, que garantam a necessária acessibilidade e proteção mecânica.

( ) É vedada a conexão entre cobre e alumínio mesmo que realizada por meio de conectores adequados.

( ) Em condutores de alumínio somente são admitidas emendas por meio de conectores por compressão ou solda.

A sequência correta é

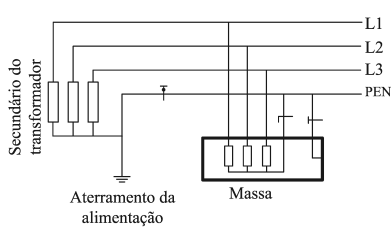

A Norma ABNT NBR 5410-2004 classifica o esquema de aterramento TN como sendo o que possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. Observe a figura a seguir.

A variante do esquema TN apresentada na figura é a
