Sobre as normas de proteção contra choques elétricos, definidas na NBR 5410:2004, considere as afirmativas a seguir.
I → A proteção contra choque compreende dois tipos de proteção: proteção básica e proteção supletiva.
II → Proteção básica corresponde aos conceitos de proteção contra contatos indiretos.
III → Proteção supletiva corresponde aos conceitos de proteção contra contatos diretos.
Está(ão) correta(s)
A
apenas I.
B
apenas III.
C
apenas I e II.
D
apenas I e III.
E
apenas II e III.
A frequência padrão da corrente alternada no Brasil para circuitos residenciais é:
A
30 Hz.
B
50 Hz.
C
60 Hz.
D
90 Hz.
Em uma instalação residencial, o dimensionamento do condutor é essencial para evitar superaquecimento e quedas de tensão. Qual das opções a seguir é um fator decisivo para o cálculo da bitola do condutor?
A
Tipo de tomada utilizada.
B
Comprimento do condutor e a corrente do circuito.
C
Número de interruptores instalados.
D
Presença de lâmpadas LED.
Considerando o disposto na NBR 5410 que trata das instalações elétricas de baixa tensão, em nenhum caso a queda de tensão nos circuitos terminais pode ser superior a Z%. Assinale a alternativa que apresenta corretamente o valor de Z.
A
4.
B
10.
C
5.
D
15.
Luiza decide comprar uma geladeira de tensão 220V. Todavia, ao chegar em sua casa, descobre que a tensão da sua energia é 110V. Considerando essa situação hipotética e considerando que Luiza ligou a geladeira na tomada, assinale a alternativa correta:
A
Ela funcionará perfeitamente, haja vista que não há necessidade de observação da tensão.
B
Ela não funcionará, haja vista que as tensões são diferentes.
C
Ela funcionará, porém, como não foi projetado para essa tensão, ela irá aquecer e terá sua vida útil reduzida drasticamente.
D
Ela não funcionará de imediato, devendo deixar na tomada durante 1 dia para que a tensão seja alterada automaticamente.
E
Ela funcionará perfeitamente após 03 dias de uso contínuo, pois depois desse prazo, ela será compactada a tensão da tomada.
Considerando o disposto na NBR 5410 que trata das instalações elétricas de baixa tensão, assinale a alternativa que indica corretamente a definição do meio destinado a suprir a proteção contra choques elétricos quando massas ou partes condutivas acessíveis tornam-se acidentalmente vivas.
A
Proteção supletiva.
B
Proteção básica.
C
Proteção adicional.
D
Proteção inferior.
A Norma Regulamentadora número 10 (NR-10) estabelece medidas de controle e segurança para atividades relacionadas à eletricidade, definindo parâmetros cruciais para a gestão de riscos elétricos nos ambientes de trabalho. Um aspecto fundamental da NR-10 é a obrigatoriedade de que instalações com uma carga instalada superior a 75 kW possuam um prontuário das instalações elétricas (PIE). Esse documento deve incluir informações detalhadas sobre as instalações elétricas e dos profissionais que executam tarefas elétricas, garantindo a manutenção de práticas de trabalho seguras e o cumprimento das normas regulatórias.
Com base no descrito sobre a NR-10 e os requisitos para a composição do prontuário das instalações elétricas, assinale a alternativa incorreta.
A
Os documentos previstos no prontuário das instalações elétricas devem ser elaborados por profissional legalmente habilitado.
B
O diagrama unifilar é obrigatório se a carga instalada da empresa for superior a 85 kW.
C
Deverão ser arquivadas no prontuário as documentações referentes às inspeções e medições do sistema contra descargas atmosféricas e aterramentos elétricos.
D
Procedimentos de emergência devem ser acrescidos no prontuário das instalações elétricas caso a empresa opere em instalações e equipamentos integrantes no sistema elétrico de potência.
Sobre os sistemas de aterramento em baixa tensão, analise as afirmativas a seguir e dê Verdadeiro (V) ou Falso (F).
( ) No esquema de aterramento IT não existe nenhum ponto da alimentação diretamente aterrado. O condutor neutro é isolado ou aterrado por uma impedância Z de valor elevado. As massas são ligadas à terra por meio de eletrodo ou eletrodos de aterramento próprios.
( ) Em locais com atmosferas explosivas, onde há o risco de incêndios e explosões, o esquema TN-C-X é tido como preferencial.
( ) No esquema de aterramento TT se tem um ponto de alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodos de aterramento especificamente distintos do eletrodo de aterramento da alimentação.
Assinale a alternativa que apresenta a sequência correta de cima para baixo.
A
V – V – F
B
V – V – V
C
V – F – V
D
F – V – V
Foi solicitado para o engenheiro eletricista da prefeitura projetar as instalações elétricas de uma sala circular com 10 m de diâmetro, a quantidade mínima de tomadas de uso geral, é:
A
7 tomadas de 100 VA.
B
6 tomadas de 100 VA.
C
8 tomadas de 100 VA.
D
2 tomadas de 100 VA e 4 tomadas de 600 VA.
E
3 tomadas de 100 VA e 3 tomadas de 600 VA.
De acordo com a ABNT NBR 5410:2004, a Tabela 33 define os tipos de linhas elétricas em comum acordo com os métodos de instalação e referência.
A Figura apresentada a seguir é um esquema ilustrativo cuja descrição é a seguinte:
A
Cabos unipolares ou cabo multipolar em eletroduto de seção circular em espaço de construção.
B
Condutores isolados em eletroduto de seção não-circular ou eletrocalha em espaço de construção.
C
Cabos unipolares ou cabo multipolar em eletroduto de seção não-circular ou eletrocalha em espaço de construção.
D
Condutores isolados em eletroduto de seção não-circular embutido em alvenaria.
E
Cabos unipolares ou cabo multipolar em eletroduto de seção não-circular embutido em alvenaria.
Com base na NBR 5410:2004, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir.
( ) A seção dos condutores fase deve ser igual ou superior à corrente de projeto do circuito, incluindo as componentes harmônicas, afetada dos fatores de correção aplicáveis.
( ) O condutor neutro pode ser comum a mais de um circuito.
( ) A seção mínima dos condutores para circuitos de força que utilizam condutores e cabos isolados de cobre é de 2,5 mm².
( ) A seção mínima do condutor de proteção deverá ser sempre igual à seção do condutor fase, desde que o condutor de proteção seja constituído do mesmo metal que os condutores de fase.
( ) O condutor neutro de um circuito monofásico deve ter a mesma seção do condutor de fase.
Assinale a alternativa que apresenta a sequência CORRETA de cima para baixo.
A
(V), (V), (F), (F), (V).
B
(F), (F), (V), (V), (F).
C
(V), (F), (V), (F), (V).
D
(V), (F), (F), (V), (F).
E
(F), (F), (V), (F), (V).
Circuitos elétricos são caminhos fechados ou redes por onde a corrente elétrica pode fluir. De acordo com a NBR 5410, que fala sobre as Instalações elétricas de baixa tensão. Qual a seção mínima dos condutores de cobre em instalações fixas, utilizando cabos isolados, para circuitos de iluminação?
A
1,5 Cu.
B
2,5 Cu.
C
0,5 Cu.
D
4,0 Cu.
E
0,75 Cu.
De acordo com os tipos de aterramento apresentados na NBR 5410, analise as afirmativas.
I. No esquema de aterramento TN, pode haver condutor de neutro e condutor de proteção separados, ou condutor de neutro e proteção em um único condutor.
II. No esquema de aterramento TT, as massas da instalação estão ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.
III. No esquema IT, todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através de impedância.
Assinale a alternativa CORRETA.
A
Apenas a afirmativa I está correta.
B
Apenas as afirmativas II e III estão corretas.
C
Apenas as afirmativas I e II estão corretas.
D
Todas as afirmativas estão corretas.
Em uma instalação elétrica, pode ocorrer uma queda de tensão entre o ponto de entrega do transformador até o ponto de utilização da carga. A NBR 5410 estabelece os valores máximos permitidos dessas quedas de tensão. Analise as afirmativas e marque V para as verdadeiras e F para as falsas.
( ) No caso de transformador de propriedade da unidade consumidora, ou da empresa distribuidora de energia para quando o ponto de entrega for aí localizado, a queda de tensão entre os terminais do transformador MT/BT ao ponto de utilização não pode ser superior a 7%.
( ) No caso de grupo gerador próprio, a queda de tensão entre os terminais de saída do gerador até o ponto de utilização não pode ser superior a 5%.
( ) Para equipamentos com corrente de partida elevada, durante o período de partida, a queda de tensão pode ser superior a 7%, desde que esteja dentro dos limites permitidos em suas normas respectivas.
Assinale a alternativa que apresenta a ordem CORRETA de V e F.
A
V – F – V.
B
V – V – F.
C
F – F – V.
D
F – V – V.
Os eletrodutos são responsáveis por armazenar os condutores elétricos pelas paredes, piso e teto da construção civil, protegendo os cabos contra danos externos. A norma NBR 5410 fixa o espaço máximo do eletroduto que pode ser ocupado. No caso de dois condutores, a taxa de ocupação é de:
A
31%;
B
40%;
C
53%;
D
55%;
E
60%.
As normas brasileiras determinam situações em que um ponto de utilização projetado para uso exclusivo de um equipamento em uma residência deve constituir um circuito independente.
Assinale o ponto de utilização exclusivo que obrigatoriamente precisa de um circuito independente.
A
Forno micro-ondas de 1 200 W em 110 V.
B
Lavadora de roupas de 500 W em 110 V.
C
Lavadora de louças de 1 500 W em 220 V.
D
Ar-condicionado de 2 000 W em 220 V.
E
Boiler de 1 500 W em 220 V.
Segundo as normas brasileiras, os acionadores manuais nos sistemas de detecção e alarme de incêndio devem ser instalados de forma que a distância máxima a ser percorrida por uma pessoa, de qualquer ponto da área protegida até o acionador manual mais próximo, seja igual a:
A
10 m
B
20 m
C
30 m
D
40 m
E
50 m
Ao avaliar projetos para instalações elétricas, o engenheiro deve conhecer os critérios de dimensionamento de condutores apresentados na Norma NBR 5410 – Instalações Elétricas em Baixa Tensão. Considere um eletroduto de seção circular embutido em alvenaria (método de referência B1 da norma) com dois circuitos. O circuito de maior potência é um circuito trifásico equilibrado, contendo condutores de fase, neutro e proteção e isolado em PVC. A corrente desse circuito de maior potência é 160 A, sem conteúdo harmônico, e o condutor neutro é protegido contra sobrecorrentes. Assinale a alternativa que apresenta as menores seções para os condutores de fase, neutro e proteção que atendem ao critério de capacidade de condução de corrente (considerando apenas o fator de agrupamento) e ao critério de seção mínima. Seguem informações nas Tabelas 1 a 5.
Tabela 1 – Capacidades de condução de corrente para três condutores carregados no método de referência B1 (isolamento em PVC)
Seções nominais (mm2) | 50 | 70 | 95 | 120 |
Corrente (A) | 134 | 171 | 207 | 239 |
Tabela 2 – Fator de agrupamento para condutores agrupado embutidos
Número de circuitos | 1 | 2 | 3 | 4 | 5 |
Fator de agrupamento | 1,00 | 0,80 | 0,70 | 0,65 | 0,6 |
Tabela 3 – Seção mínima do condutor de fase – Condutores de cobre isolados
Circuitos de força | 2,5 mm2 |
Circuitos de iluminação | 1,5 mm2 |
Tabela 4 – Seção reduzida do condutor de neutro
Seção dos condutores de fase (mm2) | Seção do condutor de neutro (mm2) |
50 | 25 |
70 | 35 |
95 | 50 |
120 | 70 |
Tabela 5 – Seção mínima do condutor de proteção
Seção dos condutores de fase S (mm2) | Seção mínima do condutor de proteção correspondente (mm2) |
𝑆 ≥ 25 | 𝑆/2 |
Obs: adota-se a seção padronizada mais próxima.
A
Fases: 50 mm2, Neutro: 25 mm2, Proteção: 25 mm2.
B
Fases: 70 mm2, Neutro:35 mm2, Proteção:35 mm2.
C
Fases: 95 mm2, Neutro: 50 mm2, Proteção: 50 mm2.
D
Fases: 120 mm2, Neutro: 70 mm2, Proteção: 70 mm2.
E
Fases: 2,5 mm2, Neutro: 2,5 mm2, Proteção: 2,5 mm2.
Em relação aos esquemas de aterramentos considerados na norma brasileira ABNT NBR 5410: 2004 - Instalações elétricas de baixa tensão, analise as assertivas abaixo.
I. O esquema TN possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção.
II. No esquema TN, no seccionamento automático visando proteção contra choques elétricos, pode-se utilizar dispositivos de proteção a sobrecorrente.
III. Não se admite, na variante TN-C do esquema TN, que a função de seccionamento automático visando proteção contra choques elétricos seja atribuída aos dispositivos DR (Diferencial Residual).
Sobre as assertivas acima, é correto afirmar que
A
todas são falsas.
B
apenas uma é falsa.
C
todas são verdadeiras.
D
apenas uma é verdadeira.

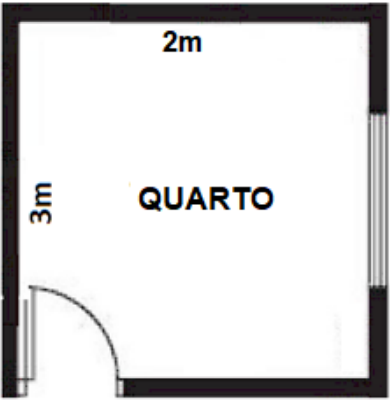

Com base na norma brasileira de instalações elétricas NBR-5410, determine o número mínimo de TUG para o quarto a seguir.
A
1TUG.
B
2TUG.
C
3TUG.
D
4TUG.
E
5TUG.
