Questões de Concurso sobre NBR 5410 – Instalações elétricas de baixa tensão

Em residências, a fiação elétrica para lâmpadas comuns deve ser feita com fio de 1,5mm² ou maior para que se possa suportar a carga de energia necessária para o funcionamento adequado do equipamento.

A imagem abaixo ilustra o tipo de fornecimento de energia elétrica feito a dois fios, sendo uma fase e um neutro, com tensão de 110 V, 127 V ou 220 V. Normalmente, é utilizado nos casos em que a potência ativa total da instalação é inferior a 12 kW.

Assinale a alternativa que descreve corretamente o tipo de instalação descrito e representado na imagem:

Um eletricista está trabalhando em um projeto de instalação elétrica residencial e precisa escolher o tipo de fio condutor adequado para conectar uma tomada a uma lâmpada no teto. O eletricista sabe que diferentes fios condutores têm usos específicos.

Qual dos seguintes fios condutores seria a escolha mais apropriada para essa conexão, considerando que ambos os dispositivos são de baixa potência?

Segundo a ABNT 5410:2004, as prescrições da seção sobre capacidades de condução de correntes são destinadas a garantir uma vida satisfatória a condutores e isolações, submetidos aos efeitos térmicos produzidos pela circulação de correntes equivalentes às suas capacidades de condução de corrente, durante períodos prolongados em serviço normal. Outras considerações intervêm na determinação da seção dos condutores, tais como a proteção contra choques elétricos, proteção contra efeitos térmicos, proteção contra sobrecorrentes, queda de tensão, bem como as temperaturas máximas admissíveis pelos terminais dos componentes da instalação aos quais os condutores são ligados. Sobre a associação dos métodos de instalação para os quais a capacidade de condução de corrente foi determinada, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) A1: condutores isolados em eletroduto de seção circular embutido em parede termicamente isolante.

( ) A2: cabos unipolares ou cabo multipolar sobre parede de madeira.

( ) B2: cabo multipolar em eletroduto de seção circular sobre parede de madeira.

( ) D: cabo multipolar ao ar livre.

( ) F: cabos unipolares justapostos (na horizontal, na vertical ou em trifólio) ao ar livre.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Um eletricista está trabalhando em uma instalação elétrica industrial que utiliza um sistema trifásico de alimentação elétrica. A tensão nominal do sistema é de 400V entre fase-fase e constatou-se que nesta instalação havia neutro disponível para alimentar fontes monofásicas. Desta forma, qual o valor da tensão de fase-neutro deste sistema?

Um eletricista está planejando a instalação de um circuito elétrico para alimentar um conjunto de máquinas industriais monofásicas em uma fábrica. A potência total das máquinas é de 7.040 watts (7,04 kW). O eletricista deseja usar um fio adequado para a instalação, garantindo que não haja sobrecarga no circuito.

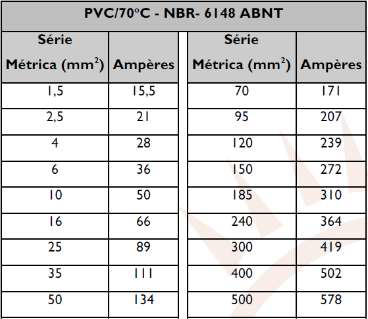

Considerando uma tensão de alimentação de 220 volts, qual é o calibre (bitola) mínimo do fio de cobre que o eletricista deve selecionar para este circuito, levando em consideração a potência das máquinas? Usar como referência a tabela abaixo:

Em uma instalação elétrica residencial, as TUE’s (Tomadas de Uso Específico) são destinadas à ligação de equipamentos fixos e estacionários, como é o caso do:

De acordo com a NBR 5410, qual é a seção mínima recomendada para condutores de aterramento protegidos contra corrosão enterrados ao solo e não protegidos contra danos mecânico?

A norma ABNT NBR 5410 aplica-se:

1) aos circuitos elétricos alimentados sob tensão nominal menor ou igual a 1000 V em corrente alternada, com frequências inferiores a 400 Hz, ou a 1500 V em corrente contínua.

2) aos circuitos elétricos, que não os internos aos equipamentos, funcionando sob uma tensão superior a 1000 V e alimentados através de uma instalação de tensão menor ou igual a 1000 V em corrente alternada, por exemplo, circuitos de lâmpadas a descarga, precipitadores eletrostáticos etc.

3) a toda fiação e a toda linha elétrica que não sejam cobertas pelas normas relativas aos equipamentos de utilização.

4) às linhas elétricas fixas sem sinal, com exceção dos circuitos internos dos equipamentos.

Estão corretas, apenas:

A norma vigente admite o uso de linhas elétricas no interior de dutos de exaustão de fumaça ou de ventilação.

A ABNT NBR 5410 indica que as verificações de rotina (manutenção preventiva) sejam executadas sempre que possível, e as verificações devem ser realizadas com a instalação desenergizada. Invólucros, tampas e outros meios destinados a garantir proteção contra contatos com partes vivas podem ser removidos para fins de verificação ou manutenção, mas devem ser completa e prontamente restabelecidos ao término destes procedimentos. Com base no exposto, marque a alternativa que descreve quais partes integrantes das instalações elétricas devem ser verificadas.

Os sistemas de distribuição de baixa tensão devem ter um sistema de aterramento que, de acordo com a NBR 5410, deve obedecer a um dos esquemas indicados a seguir. Relacione a Coluna 1 à Coluna 2, associando os tipos de esquema ao seu respectivo arranjo de ligação.

Coluna 1

1. TN-S.

2. TN-C.

3. TN-C-S.

4. TT.

5. IT.

Coluna 2

( ) O condutor neutro é aterrado independente do aterramento das massas.

( ) As funções de neutro e de condutor de proteção são combinadas num único condutor ao longo de toda a instalação.

( ) Não existe nenhum ponto de alimentação diretamente aterrado, estando aterradas as massas da instalação.

( ) Condutor neutro e condutor de proteção separados ao longo de toda instalação.

( ) As funções do condutor neutro e do condutor de proteção são combinadas em uma parte da instalação.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Segundo a NBR 5410, os métodos de referência são os métodos de instalação, para os quais a capacidade de condução de corrente foi determinada por ensaio ou por cálculo. O método de instalação A2 refere-se a

Ao considerar as instalações elétricas presentes em residências convencionais, qual das seguintes opções melhor descreve a faixa de tensão na qual essas instalações operam?

A respeito do aterramento em instalações elétricas, assinale a alternativa correta.

De acordo com a NBR 5410 que estabelece uma classificação e uma codificação das influencias externas, que devem ser consideradas na concepção e na execução das instalações elétricas, cada condição de influência externa é designada por um código, que compreende sempre um grupo de duas letras maiúsculas e um número. A primeira letra, a segunda letra e o número indicam, respectivamente:

Suponha que para um dado circuito seja possível assumir que a temperatura limite de sobrecarga dos condutores não venha a ser mantida por um tempo superior a 100 h durante 12 meses consecutivos. Seguindo a NBR5410, para que a proteção dos condutores contra sobrecargas fique assegurada é necessário que a corrente

A norma brasileira que trata do procedimento básico para elaboração de projetos de cabeamento de telecomunicações para rede interna estruturada é a NBR?

A divisão correta dos circuitos elétricos em uma instalação residencial é fundamental para garantir sua segurança e eficiência. A NBR 5410 estabelece critérios para essa divisão. Assinale a alternativa que apresenta um desses critérios.

A NBR5410 fornece diversas orientações sobre a divisão em circuitos das instalações elétricas de baixa tensão. Assinale a alternativa que está em acordo com estas orientações.
