Questões de Concurso sobre NBR 5410 – Instalações elétricas de baixa tensão

Fazendo leitura da NBR-5410:2004, é possível verificar que a quantidade mínima de circuitos terminais distintos presentes no quadro de distribuição único de uma residência será de:

A norma técnica ABNT NBR 5410 estabelece diretrizes essenciais para instalações elétricas de baixa tensão, incluindo restrições e requisitos relacionados ao uso de condutores de alumínio. Analise as seguintes assertivas e selecione a alternativa correta:

I. A norma estipula que, em instalações de estabelecimentos industriais, a seção nominal dos condutores de alumínio deve ser igual ou superior a 16 mm².

II. Em instalações de estabelecimentos comerciais, a norma permite o uso de condutores de alumínio com seção nominal igual ou superior a 50 mm².

III. A ABNT NBR 5410 exige que a instalação e manutenção de condutores de alumínio sejam realizadas por profissionais qualificados para evitar riscos elétricos.

IV. Não existem restrições específicas ao uso de condutores de alumínio em instalações de estabelecimentos comerciais de acordo com a norma.

Utilizando o critério de capacidade de condução de corrente, dimensione os condutores para o circuito de uma carga cuja potência é de 5280 W. O circuito é monofásico, tensão 220 V (fase-neutro). Os condutores do circuito estão inseridos em um eletroduto de PVC embutido em alvenaria (maneira de instalar B1) juntos a dois outros circuitos monofásicos. A temperatura ambiente é de 30 ºC. A tabela mostra os dados de um condutor com isolação de PVC, temperatura de operação 70 ºC, maneira de instalar B1 e fatores de correção de agrupamento de circuitos.

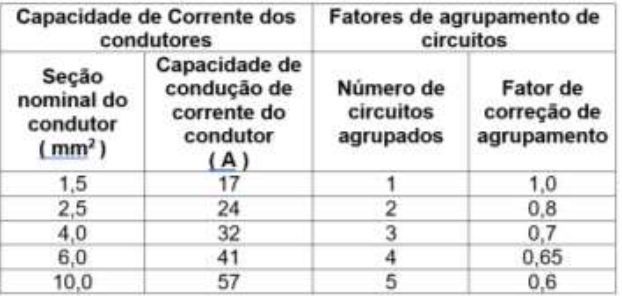

Tabela com capacidade de corrente, em amperes, para o método de referência B1 e fatores de correção de agrupamento (NBR 5410/2004)

A seção transversal do condutor do circuito da carga utilizando o critério de capacidade de condução é de

Os condutores de aterramento devem ser instalados de forma adequada em uma instalação elétrica, sendo dimensionado como instruído na NBR 5410. Considerando o que a NBR 5410 preconiza para a seção mínima dos condutores de aterramento enterrados no solo, analise as afirmativas e marque V para as verdadeiras e F para as falsas, em seguida, assinale a alternativa que apresenta a ordem CORRETA de V e F.

( ) Quando protegido contra corrosão e contra danos mecânicos, o condutor de aterramento de cobre deve ter no mínimo uma seção de 2,5 mm2.

( ) Quando não protegido contra corrosão, o condutor de aterramento de cobre deve ter no mínimo uma seção de 50 mm2 para solos ácidos ou alcalinos.

( ) Quando protegido contra corrosão, mas não protegido contra danos mecânicos, o condutor de aterramento de cobre deve ter no mínimo uma seção de 16 mm2.

A norma NTC 901100 da Copel estabelece as condições gerais para o fornecimento de energia elétrica às instalações de unidades consumidoras atendidas em tensão secundária através das redes de distribuição aérea pela COPEL. Diante disso, analise as afirmativas e assinale a alternativa CORRETA.

I. A entrada de serviço é o conjunto de materiais, equipamentos e acessórios situados a partir do ponto de conexão com a rede de distribuição da COPEL até o disjuntor da unidade consumidora, incluindo esse disjuntor.

II. O fornecimento da energia pela COPEL na área rural pode ser monofásico a três condutores com a tensão 220V/110V.

III. Na ligação trifásica, os condutores instalados desde o ponto de entrega até as medições deverão ser identificados por cores. Essa identificação por cores poderá ser com a própria isolação do condutor ou por fitas isolantes coloridas.

IV. Toda entrada de serviço deverá possuir dispositivo limitador de corrente através de disjuntor termomagnético com corrente nominal em função da categoria de atendimento, estes deverão ser aplicados somente aos condutores das fases e devem ser instalados antes dos equipamentos de medição.

De acordo com o subitem 10.2.3 da Norma Regulamentadora n. 10 (NR 10) do Ministério do Trabalho e Emprego (MTE), as empresas estão obrigadas a manter esquemas unifilares atualizados das instalações elétricas dos seus estabelecimentos com as especificações do sistema de aterramento e demais equipamentos e dispositivos de proteção. Alguns estabelecimentos devem constituir e manter o Prontuário de Instalações Elétricas contendo também o que é especificado nas alíneas “a” a “g” do subitem 10.2.4. As exigências que constam desses dois subitens são para estabelecimentos com carga instalada superior a

De acordo com a NBR 5410, na partida de um motor, a queda de tensão em seu ponto de instalação não deve ultrapassar qual valor?

A NBR 5410 estabelece as condições que devem satisfazer as instalações elétricas de baixa tensão. Em conformidade com essa norma, é considerada baixa tensão a que opera com tensões, respectivamente, de até

A seção transversal mínima de condutor de cobre permitida para instalações residenciais é de 2,5 mm² .

Marque como verdadeiro (V) ou falso (F) cada uma das seguintes afirmações sobre instalações elétricas em baixa tensão:

( ) Em instalações elétricas em baixa tensão, o dimensionamento de condutores leva em consideração a capacidade de corrente, a queda de tensão e a densidade de corrente máxima admissível.

( ) O fator de potência é uma preocupação importante apenas em instalações elétricas em alta tensão.

( ) A norma NBR 5410 trata especificamente das instalações elétricas em edificações.

( ) O dimensionamento de condutos deve considerar apenas a capacidade de corrente, não a queda de tensão.

( ) Os quadros de distribuição em instalações elétricas em baixa tensão são responsáveis apenas pelo controle de iluminação.

Um determinado circuito trifásico de uma instalação elétrica possui corrente nominal de 129,75 A. Esta é uma das informações que possibilita a escolha correta do condutor para este circuito através das tabelas 36 e 37 da ABNT NBR 5410:2004, que expressa a capacidade de condução de corrente dos condutores em função da sua seção transversal. Segundo a ABNT NBR 5410:2004, quais outras informações devem ser utilizadas/consideradas para a escolha correta do condutor de um circuito?

Um prédio em reformas será a futura sede de uma academia de esportes, cuja descrição para fins de projeto é a seguinte:

- Dois vestiários (um masculino e outro feminino) cada um com:

* 4 chuveiros de 6000W bifásicos

* 6 luminárias fluorescentes 60W

* 2 tomadas de bancada de 100W

- Três salas para atividades esportivas variadas, cada uma delas com:

* 4 luminárias fluorescentes tipo “daylight” 60W

* 2 tomadas simples de 100W

* 1 tomada de potência (ventilador de teto) 600W

Considere que haverá um circuito para cada chuveiro, um circuito de iluminação para cada sala e para cada vestiário, um circuito de tomadas simples para cada sala e para cada vestiário e um circuito para cada tomada de potência. Desse modo, o correto dimensionamento dos cabos para o projeto elétrico, de acordo com a norma NBR 5410, visando segurança e economia, será:

Assinale a alternativa incorreta considerando onde se aplica a NBR 5410:

A Norma ABNT NBR 5410 estabelece os princípios fundamentais e as determinações das características gerais que orientam os seus objetivos e prescrições, sendo

Analise as assertivas abaixo e assinale a alternativa correta sobre a previsão de cargas, segundo a norma NBR 5410.

I. A carga a considerar para um equipamento de utilização é a potência nominal por ele absorvida, dada pelo fabricante ou calculada a partir da tensão nominal, da corrente nominal e do fator de potência.

II. As cargas de iluminação devem ser determinadas como resultado do produto: 10 lumens x fator de eficiência (luminária) watts/lumens x área em m2.

III. Os pontos de tomada de uso específico devem ser localizados no máximo a 1,5 m do ponto previsto para a localização do equipamento a ser alimentado.

Sobre o que a norma NBR 5410 estabelece, assinale a alternativa correta.

Um condutor elétrico responsável por alimentar um dispositivo que consome uma carga de 7.5 kW, em uma instalação elétrica de 220 volts, deve suportar uma corrente elétrica máxima de 34 ampè res.

Enquanto a NBR 5410 estabelece as diretrizes para instalações de baixa tensão, a NBR 14039 orienta como devem ser as instalações de média tensão. A NBR 5410 se aplica nos seguintes casos, EXCETO:

Em instalações elétricas residenciais ou prediais, o esquema de ligação com conexão em série é utilizado quando se deseja dividir a carga mantendo o mesmo valor de tensão entre dois ou mais dispositivos elétricos.

O projeto de instalações elétricas deve ser desenvolvido em conformidade com as normas técnicas vigentes.
