Questões de Concurso sobre NBR 14039 – Instalações elétricas de média tensão de 1,0 kV a 36,2 kV



Disciplina
Assunto 1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade

Comentários:
Professores
Alunos
Meus Comentários
Vídeo

Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas

Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas

Questões:
Todas as questões

Filtro simplificado

Questões
Todas as questões

151 questões encontradas
Questões por página
20
Mais recentes

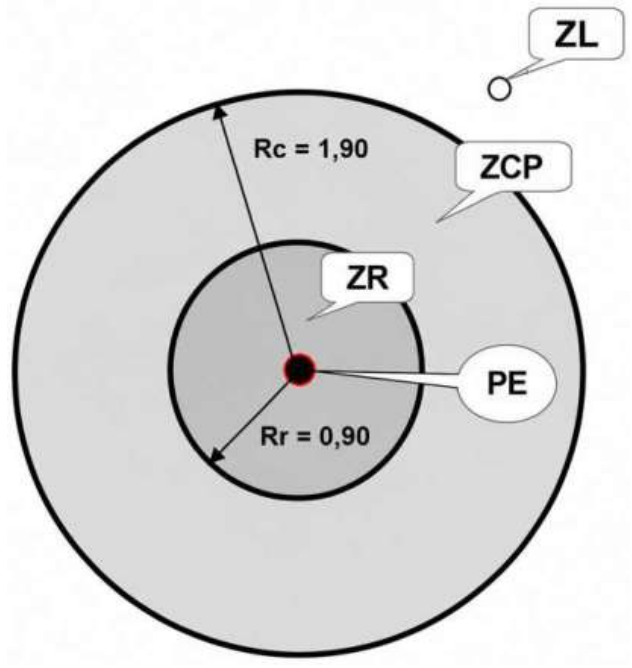

A figura a seguir apresenta as zonas de risco (ZR), controlada (ZCP) e livre (ZL), com as respectivas distâncias no ar em metros que delimitam radialmente cada uma delas.


Imagem associada para resolução da questão


Considerando as distâncias Rr e Rc da figura acima e as prescrições do Anexo II da norma NR-10, é CORRETO afirmar que o ponto energizado (PE) apresenta tensão nominal em kV na faixa entre:


A

≥ 1 kV e < 3 kV


B

≥ 3 kV e < 6 kV


C

≥ 10 kV e < 15 kV


D

≥ 60 kV e < 70 kV


E

≥ 380 kV e < 480 kV

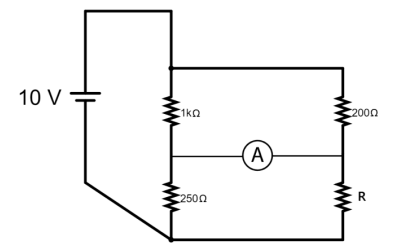

Considere o circuito representado a seguir:


Imagem associada para resolução da questão


O valor da resistência que o resistor indicado por R no circuito deve ter para que a corrente no amperímetro indique 0 A é


A

1050 Ω


B

50 Ω


C

250 Ω


D

1 kΩ


E

150 Ω

De acordo como a NBR 14039, em uma subestação com capacidade instalada maior que 300 kVA, a proteção geral em média tensão deve ser realizada exclusivamente por meio de um disjuntor acionado através de relés secundários. Neste caso, a proteção de sobrecorrente é implementada através de relés com as funções


A

27 e 49.


B

47 e 49.


C

50 e 51.


D

27 e 59.


E

49 e 79.

Sobre os requisitos estabelecidos pela NR-10 (Segurança em Instalações e Serviços em Eletricidade), assinale a alternativa que define corretamente um dos seus pilares fundamentais.


A

A norma aplica-se exclusivamente a profissionais com formação em engenharia elétrica, isentando trabalhadores de manutenção civil de seguir seus protocolos.


B

O uso de adornos pessoais, como anéis e correntes, é permitido durante o trabalho em eletricidade, desde que estejam por baixo dos equipamentos de proteção individual.


C

É obrigatória a implementação do Prontuário de Instalações Elétricas (PIE) para empresas com carga instalada superior a 75 kW, reunindo toda a documentação das instalações e dos trabalhadores.


D

A validade do treinamento básico de NR-10 é vitalícia, não sendo necessária a realização de cursos de reciclagem, exceto se o trabalhador mudar de empresa.


E

A desenergização de um circuito, para fins da norma, é concluída apenas com o desligamento da chave geral ou do disjuntor do painel de comando.

Considere uma subestação interna à instalação de um consumidor de médio porte, que recebe energia da rede trifásica de 13,8 kV da distribuidora. Nesta subestação há um banco trifásico Dyn1 composto por três transformadores monofásicos.


Sabendo que a potência aparente total da instalação é de 12 MVA e que sua rede BT deve prever tomadas de 220 V e 380 V, a especificação de cada trafo monofásico deve ser


A

12 MVA, 13,8 kV:380 V.


B

12 MVA, 7,97 kV:220 V.


C

4 MVA, 13,8 kV:380 V.


D

4 MVA, 13,8 kV:220 V.

Avalie as informações abaixo sobre manutenção segundo a NBR 14039.


I- A periodicidade da manutenção deve adequar-se a cada tipo de instalação, considerando-se, entre outras, a sua complexidade e importância, as influências externas e a vida útil dos componentes.

II- Manutenção corretiva é aquela efetuada em intervalos predeterminados, ou de acordo com critérios prescritos, destinada a reduzir a probabilidade de falha ou a degradação do funcionamento de um item.

III- Manutenção preventiva é aquela que é efetuada após a ocorrência de uma pane, destinada a recolocar um item em condições de executar uma função requerida.

IV- Devem ser inspecionados o estado dos cabos e seus respectivos acessórios, assim como os dispositivos de fixação e suporte, observando sinais de aquecimento excessivo, rachaduras, ressecamento, fixação, identificação e limpeza.


Está correto o que se afirma em


A

I somente.


B

III e IV.


C

II e III.


D

I e IV.

Sobre um sistema de distribuição primária de 13,8 kV operando em rede aérea convencional com condutores nus, analise as assertivas a seguir:


I. Os condutores nus instalados no topo dos postes de iluminação pública operam, geralmente, na tensão nominal de 13,8 kV entre fases.

II. Na rede de 13,8 kV, o transformador de poste realiza a conversão direta para níveis de extrabaixa tensão (abaixo de 50 V) para alimentação residencial.

III. A distância de segurança (Zona de Risco) para intervenções em 13,8 kV é idêntica àquela aplicada em sistemas de baixa tensão (127/220 V), conforme a NR-10.

IV. O isolamento em redes de 13,8 kV utiliza isoladores de disco ou de pino, dimensionados para suportar o nível de tensão sem fechamento de arco para a estrutura do poste.

V. Em caso de manutenção, o aterramento temporário é obrigatório após a constatação de ausência de tensão, mesmo que a chave seccionadora esteja aberta.

VI. A proteção contra sobretensões atmosféricas nessas redes é realizada exclusivamente pelos isoladores, dispensando o uso de para-raios de linha.


Quais estão corretas?


A

Apenas I, II e IV.


B

Apenas I, III e V.


C

Apenas I, IV e V.


D

Apenas II, III e VI.


E

Apenas IV, V e VI.

O desenho a seguir é apenas ilustrativo, mostrando parte de um projeto elétrico de uma edificação destinada à captação de água de um rio, localizada a uma distância significativa da sala de comando. A distância entre o quadro geral de distribuição (QGD) e a caixa de passagem é de 81 m, e da caixa até o centro de controle de motores (CCM) é de 122 m. Entre o QGD e o CCM foi instalado um circuito alimentador trifásico com cabos de cobre, destinado a atender uma carga de 240 kW, com fator de potência de 0,80 (atrasado). A tensão de alimentação de linha desse circuito é de 380 V. Considerando uma queda de tensão máxima admissível de 4% entre o QGD e o CCM, assinale a alternativa que representa a seção mínima do cabo que deve ser utilizada nesse circuito para atender exclusivamente ao critério da queda de tensão:


Desenho Ilustrativo:


Imagem associada para resolução da questão

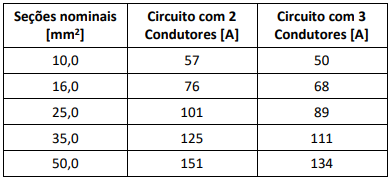

Informações adicionais:


Imagem associada para resolução da questão


Onde:


Sc – Seção do mínima do condutor a ser usado em mm²

ρ – Resistividade em Ω.mm²/m (no caso do cobre ρ = 0,0172).

L – Comprimento do circuito em m.

I – Corrente nominal do circuito em A.

Δv% – Percentual máximo de queda de tensão aceita em %.

V – Tensão em V.


A

120 mm2.


B

240 mm2.


C

185 mm2.


D

300 mm2.


E

150 mm2.

Durante uma expansão da rede de abastecimento, a Cesama instalou uma nova Estação Elevatória de Água (EEA) para atender a um bairro em crescimento. O engenheiro eletricista responsável recebeu reclamações recorrentes sobre a queda de desempenho dos conjuntos motobomba durante os horários de pico. Em uma inspeção técnica, foi identificado que o transformador de alimentação da estação, de 500 kVA, 13,8 kV/380 V, opera próximo da plena carga. Durante uma campanha de medições, foram obtidos os seguintes parâmetros equivalentes referidos ao secundário:

A carga opera com fator de potência: indutivo. O engenheiro deseja estimar a regulação de tensão aproximada do transformador para verificar se o afundamento observado é compatível com os parâmetros do equipamento. Considerando , a regulação aproximada é


A

2,4%.


B

3,4%.


C

5,4%.


D

7,4%.

É correto afirmar, a respeito do que prevê a NBR 14039:2021, que as subestações


A

devem ser providas de portas metálicas que devem abrir para dentro.


B

de transformação são instalações destinadas a controlar qualquer das grandezas da energia elétrica, ligar ou desligar circuitos elétricos ou, ainda, prover meios de proteção para esses circuitos.


C

devem ser providas de iluminação de segurança, com autonomia mínima de 2 horas.


D

tem seu acesso permitido somente a pessoas qualificadas, sendo proibido o acesso a pessoas comuns ou advertidas.


E

não subterrâneas devem ser sempre abrigadas, não sendo admitidas subestações ao tempo.

A tensão de fase eficaz de uma instalação elétrica oscila, diariamente, entre 211 V e 225 V, a depender das condições da rede de distribuição local. A partir desse diagnóstico, analise as assertivas abaixo e a relação entre elas:


I. A tensão de crista, ou pico, desta instalação pode atingir até 318,2 V.


PORQUE


II. A tensão eficaz é o quociente entre a tensão de pico, ou crista, e o valor .

Acerca das assertivas, pode-se afirmar que:


A

A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.


B

As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.


C

As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.


D

A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.

Uma equipe de engenharia foi encarregada de avaliar a integridade da malha de aterramento existente e validar os parâmetros do projeto original.


Durante a execução dos ensaios e a revisão documental, foram levantados os seguintes cenários e procedimentos:


I. Para a medição da resistência de aterramento da malha global, utilizou-se o Método da Queda de Potencial (ou de três pontos), posicionando-se o eletrodo de potencial a uma distância fixa correspondente a exatamente 20% da distância total entre a malha e o eletrodo auxiliar de corrente.

II. O projeto original utilizou a técnica de estratificação do solo em três camadas para o cálculo das tensões de passo e de toque admissíveis, uma vez que solos perfeitamente homogêneos são raros na prática de engenharia.

III. Em ensaios de continuidade elétrica nas conexões aparentes entre os equipamentos (carcaças de transformadores, cubículos de MT) e a malha de terra de retaguarda, adotou-se o uso de um miliohmímetro de alta corrente em detrimento do megômetro.


Está correto o que se apresenta em


A

I, apenas.


B

II, apenas.


C

I e II, apenas.


D

II e III, apenas.


E

I, II e III.

A Prefeitura Municipal de Novo Hamburgo solicitou ao setor técnico a listagem dos componentes essenciais para a aquisição e instalação de um sistema de bombeamento voltado para a drenagem de água acumulada por inundação. A engenheira hidráulica especificou uma moto bomba trifásica (380 V/5 CV) dimensionada para operar com uma altura manométrica total de até 10 metros de coluna de água e uma vazão média estimada de 55 m3/h. O ponto de alimentação elétrica disponível situa-se a 200 m de distância do local de instalação do conjunto motobomba.

Dados técnicos nominais e dimensionamento parcial:

• Potência da moto bomba: 5 CV ().

• Rendimento (): 85% (0,85).

• Fator de Potência (): 0,84.

• Tensão de alimentação: 380 V (trifásico).

• Queda de Tensão máxima admissível: 4% de 380 V = 15,2 V.

• A resistividade elétrica do cobre a 20 °C .

Assinale a alternativa que apresenta, correta e respectivamente, o conjunto completo de componentes de campo, o quadro de comando, a proteção e os condutores para o acionamento e operação segura do sistema. Considere .


A

Chave boia de nível (campo), disjuntor termomagnético trifásico de 10 A (ou disjuntor-motor), contator de potência, relé térmico de sobrecarga, relé de falta de fase, DPS e condutores de cobre com seção mínima comercial padronizada de 4 mm2.


B

Chave boia de nível, disjuntor termomagnético trifásico (6 A), contator de potência, relé térmico de sobrecarga, relé de falta de fase, DPS e condutores de cobre com seção de 2,5 mm2.


C

Chave seccionadora sem fusível, contator trifásico, relé de falta de fase, temporizador de partida e condutores de cobre com seção de 4,00 mm2.


D

Disjuntor termomagnético trifásico (10 A), contator de potência, chave boia de nível e condutores de cobre com seção de 2,5 mm2, dispensando a proteção contra sobrecarga por se tratar de motor trifásico.

Uma unidade industrial será atendida em 13,8 kV e instalará uma subestação de consumidor com transformador 13,8 kV / 0,38 kV – 2 MVA. O projeto no lado de média tensão deve, simultaneamente: (1) permitir seccionamento visível e bloqueável para manutenção do transformador; (2) garantir proteção contra sobrecorrente/curto-circuito associada ao transformador; e (3) limitar sobretensões atmosféricas no lado de média tensão. A configuração mínima no lado de média tensão que atende aos requisitos é:


A

chave fusível no primário do transformador e para-raios instalado apenas no lado de baixa tensão


B

para-raios no lado de média tensão e seccionadora de abertura visível e bloqueável, sem chave de aterramento


C

seccionadora de abertura visível e bloqueável, sem chave de aterramento e sem dispositivo de proteção contra sobrecorrente


D

disjuntor de média tensão com relé de sobrecorrente, sem seccionadora de abertura visível, sem chave de aterramento e sem para-raios


E

para-raios no lado de média tensão, seccionadora de abertura visível e bloqueável, chave de aterramento no lado do transformador e dispositivo de proteção contra sobrecorrente no primário (chave fusível ou disjuntor com relé)

Nos projetos elétricos há necessidade de se prever expansões no futuro, pois refazer instalações elétricas e civis têm um custo elevado. Na concepção da instalação, algumas das previsões são: a segregação de cabos e bandejas, para evitar interferências eletromagnéticas, e o cálculo da taxa de ocupação dos eletrodutos, que também influencia a propagação do calor entre os cabos.


Segundo a norma, o quociente entre a soma das seções transversais dos condutores e a área útil da seção do eletroduto, quando ocupado com três ou mais condutores, é


A

0,6


B

0,5


C

0,4


D

0,3


E

0,2

Os procedimentos de rede do ONS são normas técnicas que regulamentam o acesso e a operação de instalações na rede básica.


De acordo com esses procedimentos, a principal tensão de referência que define a rede básica, a partir da qual as instalações devem seguir as regras do ONS é de


A

13,8 kV


B

69 kV


C

138 kV


D

230 kV


E

500 kV

As instalações elétricas em média tensão possuem esquemas de aterramento padronizado pela NBR 14039, definidos por três letras. A primeira apresenta a situação da alimentação em relação a terra. A segunda define a situação das massas da instalação elétrica em relação a terra. A terceira apresenta a situação de ligações eventuais com as massas da subestação. Nesse contexto, avalie as afirmativas a seguir:


I. Em todos os esquemas IT, a corrente resultante de uma única falta fase-massa não deve ter intensidade suficiente para provocar o surgimento de tensões de contato perigosas.

II. No esquema ITN, o condutor neutro, os condutores de proteção das massas da subestação e da instalação são ligados a um único eletrodo de aterramento.

III. No esquema ITS, o condutor neutro, os condutores de proteção das massas da subestação e da instalação são ligados a eletrodos de aterramento distintos.

IV. No esquema ITR, o condutor neutro e o condutor de proteção das massas da subestação são ligados a um único eletrodo de aterramento e as massas da instalação ligadas a um eletrodo distinto.


Está correto o que se afirma em


A

I e II, apenas.


B

II e IV, apenas.


C

I e III, apenas.


D

I, II, III e IV.
