A resistência elétrica de um fio condutor é diretamente proporcional ao seu comprimento e inversamente proporcional à sua área de seção transversal. Portanto, entre dois fios feitos do mesmo material, o que possui maior resistência é o:


A

mais curto e mais grosso.


B

mais curto e mais fino.


C

mais longo e mais grosso.


D

mais longo e mais fino.


E

com maior voltagem aplicada.

Leia os excertos a seguir.


Excerto I. A crescente utilização de dispositivos eletroeletrônicos portáteis tem ampliado significativamente a demanda por pilhas e baterias, algumas das quais contêm metais pesados potencialmente tóxicos, como mercúrio, cádmio e chumbo, capazes de provocar impactos ambientais e riscos à saúde humana quando descartados de forma inadequada.

Excerto II. No Brasil, a Resolução nº 257 do Conselho Nacional do Meio Ambiente (CONAMA) estabelece diretrizes para o gerenciamento ambientalmente adequado de pilhas e baterias usadas, regulamentando procedimentos relacionados à coleta, reutilização, reciclagem, tratamento e disposição final desses resíduos.


Sobre os excertos apresentados, assinale a alternativa CORRETA.


A

Os excertos I e II são proposições verdadeiras, mas o II não constitui uma medida relacionada ao problema apresentado no I.


B

O excerto I é uma proposição verdadeira e o II é uma proposição falsa.


C

Os excertos I e II são proposições falsas.


D

Os excertos I e II são proposições verdadeiras, e o II apresenta resposta normativa ao problema indicado no I.


E

O excerto I é uma proposição falsa e o II é uma proposição verdadeira.

A corrente elétrica 𝑖 em função da diferença de potencial 𝑉, aplicada aos extremos de dois resistores, R1 e R2 está representada no gráfico a seguir.


Imagem associada para resolução da questão


Ao analisar o gráfico, um aluno concluiu que:


I. A resistência dos resistores é constante e por isso são considerados ôhmicos.

II. A resistência do resistor R1 é maior que a resistência do resistor R2.

III. Quando submetidos à diferença de potencial de 20 V, a potência dissipada no resistor R1 é o dobro da potência dissipada no resistor R2.

IV. A resistência equivalente desses dois resistores, em uma associação em paralelo, é 150 Ω.


Com base nisso, pode-se concluir que é correto o que se fala em:


A

I e III.


B

I, apenas.


C

IV, apenas.


D

I, III e IV.


E

III, apenas.

No que diz respeito a circuitos elétricos, julgue os itens subsecutivos.


I Em um circuito elétrico, caso os resistores R1, R2 e R3 estejam arranjados em série, a corrente elétrica que os alimenta é a mesma.

II A potência dissipada por um resistor depende apenas da corrente que passa por ele.

III Em um circuito elétrico, caso os resistores R1, R2 e R3 estejam arranjados em paralelo, a tensão elétrica sobre eles é a mesma.

IV Em um circuito composto por uma fonte de tensão contínua que alimenta uma associação de resistores em série, o resistor de maior resistência dissipará maior potência.


Assinale a opção correta.


A

Apenas os itens I, II e III estão certos.


B

Apenas os itens I, II e IV estão certos.


C

Apenas os itens I, III e IV estão certos.


D

Apenas os itens II, III e IV estão certos.


E

Todos os itens estão certos.

No amplificador logarítmico do circuito abaixo, foi utilizado um resistor R1=10Ω.


Imagem associada para resolução da questão


Considerando ln 2 ≈ 0,7 e sabendo que V0=log2 Vi, o valor aproximado de R2 é


A

3,5 kΩ


B

5 kΩ


C

7 kΩ


D

10 kΩ


E

14 kΩ

Um Analista de Radioproteção utiliza um medidor de taxa de dose para monitorar uma área controlada. Ele, inicialmente, ajusta o seletor de escalas para a posição x100 e observa que o ponteiro do seletor de taxa de dose fica fixado no valor 32 em uma escala de 0 a 100 ɥSv/h. Posicionado em outro local devido a saturação da leitura anterior, ele decide ajustar a escala para a posição x10 para confirmar a medição.


Nas duas situações, respectivamente, as taxas de dose registradas pelo analista são


A

32 mSv/h e 3,2 mSv/h.


B

3,2 mSv/h e 0,32 mSv/h.


C

320 mSv/h e 32 mSv/h.


D

0,32 mSv/h e 3,2 mSv/h.


E

3,2 μSv/h e 0,32 μSv/h.

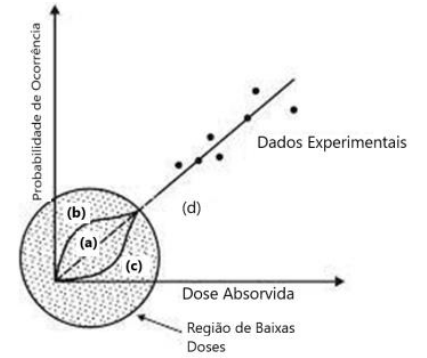

A Figura abaixo representa o modelo conservativo em termos de proteção radiológica, seria a correlação linear entre dose e efeito, mesmo para baixos valores de dose.


Imagem associada para resolução da questão


(Radioproteção e Dosimetria – Fundamentos, 2014; IRD/CNEN)


Na região de baixas doses, há incertezas experimentais significativas, o que leva ao uso de diferentes modelos de extrapolação. Na figura, são indicados os seguintes comportamentos:

(a) Modelo linear sem limiar (LNT);

(b) Modelo de limiar (threshold);

(c) Modelo hormético;

(d) Dados experimentais disponíveis.


Com base na figura e nos princípios de radioproteção, analise os itens a seguir:


I. O modelo linear sem limiar

(a) considera que qualquer dose, por menor que seja, implica em algum risco, sendo o mais conservativo e adotado oficialmente pela ICRP.

II. O modelo de limiar (b) admite a existência de uma dose mínima abaixo da qual não ocorrem efeitos biológicos detectáveis, sendo aplicável a efeitos determinísticos, como eritema ou catarata.

III. O modelo hormético (c) sugere que pequenas doses de radiação podem induzir mecanismos biológicos de reparo, reduzindo a probabilidade de ocorrência de efeitos adversos em comparação à ausência total de exposição.


Está correto o que se afirma em


A

I, apenas.


B

I e II, apenas.


C

II e III, apenas.


D

III, apenas.


E

I, II e III.

Nas teias de aranha, ocorrem vibrações mecânicas que se propagam por seus fios de seda, permitindo que aranhas cacem suas presas. Considere os seguintes dados para uma situação em que um pequeno inseto colide contra uma teia:


• distância entre a aranha e o pequeno inseto na teia = 60 cm;

• tensão mecânica igualmente distribuída em todos os fios da teia = 9 x 10-3 N;

• densidade linear de cada fio = 4 x 10-9 kg/m;

• tempo desprezível de reação da aranha.


O intervalo de tempo decorrido, em milissegundos, para que o pulso propagado pela colisão do inseto na teia seja percebido pela aranha, é igual a:


A

0,1


B

0,2


C

0,4


D

0,8

Durante a execução de um projeto de extensão acadêmica, uma equipe de professores do curso de Física foi convidada a prestar consultoria técnica para a modernização de um sistema de instrumentação industrial utilizado em uma pequena indústria da região. O objetivo do projeto é tornar o sistema mais seguro e didático, permitindo que estudantes utilizem o arranjo para fins de treinamento em medições elétricas e análise de circuitos. No sistema em estudo, uma fonte de tensão contínua de 12,0 V alimenta um módulo de sensores eletrônicos responsáveis pelo monitoramento de variáveis do processo industrial. Para proteger os sensores contra sobrecorrente e garantir operação dentro das especificações, a alimentação é feita por meio de um resistor limitador de corrente ligado em série com o módulo.

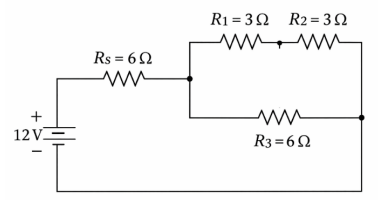

O circuito, mostrado na figura a seguir, possui a seguinte configuração:


• um resistor 𝑹𝐬 = 𝟔, 𝟎 𝛀 em série com o restante do circuito;

• após esse resistor, o circuito se divide em dois ramos em paralelo:

○ ramo superior: dois resistores em série, 𝑹𝟏 = 𝟑, 𝟎 𝛀 e 𝑹𝟐 = 𝟑, 𝟎 𝛀;

○ ramo inferior: um único resistor 𝑹𝟑 = 𝟔, 𝟎 𝛀.


Figura – Circuito elétrico alimentado por fonte contínua de 12,0 V, composto por um resistor de 6,0 Ω em série com um arranjo em paralelo formado por dois resistores de 3,0 Ω em série (ramo superior) e um resistor de 6,0 Ω (ramo inferior)


Imagem associada para resolução da questão


Considerando a fonte ideal e desprezando resistência interna, determine a diferença de potencial (ddp) estabelecida especificamente no resistor 𝑹𝟏 e assinale a alternativa correta.


A

1,5 V.


B

2,0 V.


C

3,0 V.


D

4,0 V.


E

6,0 V.

Um circuito em série é composto por três resistores: R1 = 5 Ω, R2 = 10 Ω e R3 = 15 Ω, conectados a uma fonte de tensão de 60 V. Qual é a potência total dissipada por esse circuito?


A

30 W.


B

60 W.


C

90 W.


D

120 W.


E

180 W.

O Município de Nova Candelária deseja proteger o motor elétrico de 5 CV de uma instalação trifásica, acionado por partida direta, essencial para o sistema de abastecimento de água de uma estação de bombeamento. Nesse contexto de acionamentos e controles elétricos industriais, assinale a alternativa que apresenta a função correta do relé térmico intertravado ao circuito de comando do contator para a partida desse motor de indução trifásico.


A

Seccionar o circuito de força sob carga para a realização de manutenção preventiva nas bombas.


B

Proteger o motor elétrico contra sobrecorrentes causadas por sobrecargas prolongadas ou falta de fase, atuando no circuito de comando para desenergizar o contator.


C

Realizar a inversão automática do sentido de rotação do motor por meio de comandos eletrônicos temporizados.


D

Eliminar correntes de curto-circuito de forma instantânea devido à sua alta capacidade de ruptura magnética.

No amplificador descrito no circuito a seguir, cada ,


Imagem associada para resolução da questão


Dado que, a frequência de corte superior é de aproximadamente


A

493 kHz


B

3,7 MHz


C

7,4 MHz


D

14,8 MHz


E

43 MHz

Um motor de indução monofásico de 3 cv (2,2 kW) deve ser alimentado com tensão nominal 220 V, 60 Hz. Trata-se de uma máquina cujo rendimento é de 50% e seu fator de potência 0,80 atrasado, quando operando em carga nominal.


O valor da corrente nominal é


A

10,0 A.


B

12,5 A.


C

14,4 A.


D

25,0 A.


E

33,3 A.

No projeto e na execução de instalações elétricas de baixa tensão, o sistema de aterramento desempenha um papel crucial na segurança das pessoas contra choques elétricos e no funcionamento adequado dos dispositivos de proteção. De acordo com os preceitos da NBR 5410, assinale a alternativa correta sobre as funções e características do aterramento.


A

O condutor de proteção (PE) tem como finalidade ligar as massas da instalação (partes condutivas acessíveis que não são normalmente energizadas) ao ponto de aterramento, assegurando o caminho para o seccionamento automático da alimentação em caso de uma falta de isolamento.


B

O uso de um eletrodo de aterramento exclusivo e totalmente isolado para as tomadas do computador, conhecido popularmente como “terra eletrônico isolado” (sem ligação com o condutor de proteção geral da edificação), é a prática mais segura e recomendada pela referida Norma.


C

No esquema de aterramento do tipo TT, o condutor neutro da concessionária e o PE da instalação interna do consumidor são conectados ao mesmo eletrodo de aterramento ao longo de todo o circuito elétrico da edificação.


D

O valor absoluto da resistência de aterramento, medido isoladamente em ohms (Ω), é o único fator que determina e garante a total segurança de uma instalação de baixa tensão contra choques por contatos indiretos, dispensando o uso de dispositivos DR.

Em um projeto elétrico residencial em baixa tensão (220 V), planejado segundo os critérios de previsão de carga da NBR 5410 e a simbologia unifilar consagrada na literatura técnica de instalações elétricas (Cotrim, 2009; e Creder, 2022), o projetista deve representar graficamente na planta baixa os seguintes elementos:


 Um ponto de iluminação no teto com potência de 100 VA;

 Uma tomada de uso específico (TUE) alta para um aparelho de ar-condicionado de 2.500 W;

 Uma tomada de uso geral (TUG) média de 600 VA para a cozinha.


Assinale a alternativa que indica, correta e respectivamente, a representação geométrica e de dados para esses três elementos nos diagramas unifilares.


A

Pequeno quadrado – triângulo totalmente vazio – triângulo totalmente cheio.


B

Triângulo equilátero – triângulo pintado pela metade – triângulo totalmente vazio.


C

Círculo indicando a potência (100 VA) e o circuito correspondente – triângulo totalmente cheio – triângulo pintado pela metade.


D

Linha tracejada contínua – círculo hachurado – quadrado vazio.

Caso todos os equipamentos da figura 11A1-II sejam ligados simultaneamente em uma rede de 220 V, o fusível de 15 A do circuito será acionado, interrompendo a corrente.


C

Certo


E

Errado

Um galvanômetro de D`Arsonval tem uma resistência interna de 100 e uma corrente de deflexão de fundo de escala de 1 mA.


O valor da resistência shunt necessária para converter este galvanômetro em um amperímetro com fundo de escala de 100 mA é de aproximadamente


A

1Ω.


B

10Ω.


C

100Ω.


D

1kΩ.


E

10kΩ.

Os procedimentos de rede do ONS são normas técnicas que regulamentam o acesso e a operação de instalações na rede básica.


De acordo com esses procedimentos, a principal tensão de referência que define a rede básica, a partir da qual as instalações devem seguir as regras do ONS é de


A

13,8 kV


B

69 kV


C

138 kV


D

230 kV


E

500 kV

Em uma memória com capacidade de armazenamento de 64 k células, onde cada célula pode armazenar 1 byte de informação e cada caractere é codificado em 8 bits, resolveu-se armazenar um conjunto de caracteres do seguinte modo: a partir do endereço hexadecimal 4AF9, foram escritos sucessivamente grupos de 128 caracteres iguais, iniciando pelo grupo de As, seguido do grupo de Bs, e assim por diante.


O endereço inicial do grupo dos Ks, nesta memória, é


A

5AF9


B

4BF9


C

5DF9


D

5EF9


E

4FF9
