Na elaboração do desenho de placas eletrônicas, algumas considerações precisam ser feitas para se obter os melhores resultados.


Assinale a opção com as considerações corretas ao realizar o desenho de uma dessas placas.


A

As curvas das trilhas de condução devem ser o mais retas possíveis e trilhas com maior largura devem ser utilizadas para trechos de maior corrente do circuito.


B

Placas eletrônicas podem conter 6, ou até mais camadas. Com uma construção multicamadas, não há uma escolha ideal para o que cada camada irá ser composta.


C

A adição de um plano de terra é útil para redução de interferência e ruído e as curvas das trilhas de condução devem ter os cantos no formato mais arredondado.


D

A escolha de componentes SMD e PTH irá impactar no desenho da placa e sua furação, mas não é necessário se preocupar com a distância entre as trilhas.


E

Ao realizar o desenho da placa em um software, um formato muito comum de arquivo gerado para o design da placa é o Gerber. Já o número de camadas não altera a complexidade do projeto.

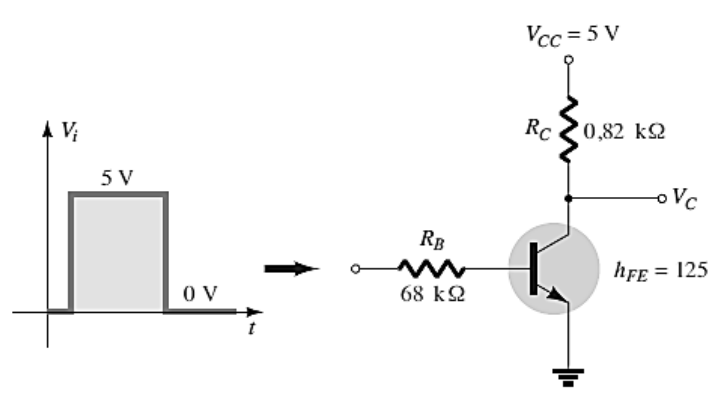

Os transistores de estado sólido revolucionaram o campo da eletrônica por meio dos semicondutores. Um dos mais conhecidos deles, o transistor bipolar de junção (TBJ), está contido em muitos dispositivos eletrônicos, especialmente os que utilizam aplicações de frequência muito alta, como sistemas de radiofrequência sem fio. Considere a Figura 3, com um circuito com TBJ de silício com tensão 𝑉𝐵E = 0,7 𝑉 e com corrente de saturação 𝐼𝐶Sat = 6,1 𝑚A.


Imagem associada para resolução da questão


Figura 4. Circuito transistorizado. Fonte: Fonte: BOYLESTAD, R. L., NASHELSKY, L. Dispositivos eletrônicos e teoria de circuitos. Editora Prentice-Hall do Brasil. 2004.


Analisando o circuito e verificando a forma de onda da tensão de saída em 𝑉𝐶, qual é a função desse circuito?


A

Circuito de fonte de corrente.


B

Circuito de polarização por realimentação do coletor.


C

Circuito de chaveamento inversor.


D

Circuito amplificador Cascode.

Analise a imagem a seguir.


Imagem associada para resolução da questão

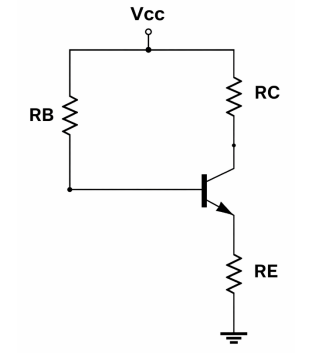

Considere o circuito da figura onde são dados Hfe = 100; Vcc = 18 V; RC = 2,2 kohms e RE = 1,1 kohms. Com base na imagem apresentada, o valor do resistor RB que faz com que o transistor opere no meio da reta de carga é de


A

333 kohms.


B

380 kohms.


C

470 kohms.


D

525 kohms.

Uma diferença fundamental entre transistores BJT e CMOS é que:


A

BJT é controlado por corrente, e CMOS por tensão


B

CMOS é controlado por corrente, e BJT por tensão


C

CMOS possui baixa impedância de entrada, e BJT possui alta impedância de entrada


D

BJT é muito sensível a descargas eletrostáticas, enquanto o CMOS é muito robusto nesse quesito

Um transistor de junção bipolar consegue amplifi car um sinal sem distorção, caso ele opere:


A

saturado


B

dentro da região ativa


C

abaixo da região de corte


D

com corrente de base igual a corrente de coletor

O diodo é um componente semicondutor básico com diversas aplicações em circuitos de retificação e proteção. Qual das seguintes alternativas descreve corretamente a sua principal característica de funcionamento?


A

Permite a passagem de corrente em ambos os sentidos com a mesma facilidade, funcionando como uma resistência de baixo valor.


B

Conduz corrente apenas se a tensão aplicada for exatamente zero, comportando-se como um curto-circuito ideal em repouso.


C

Amplifica o sinal de tensão de entrada sempre que a corrente no cátodo é superior à corrente no ânodo.


D

Armazena carga elétrica entre as suas camadas P e N para libertá-la apenas quando a tensão atinge valores negativos.


E

Funciona como uma chave unidirecional, permitindo a passagem de corrente quando polarizado diretamente e bloqueando-a quando polarizado inversamente.

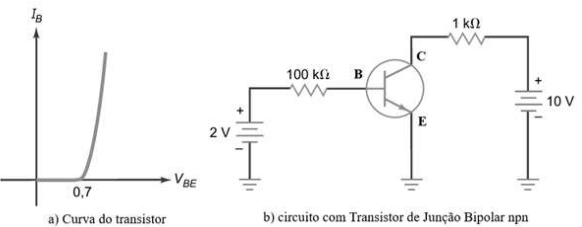

O circuito da figura b) apresenta uma fonte de tensão de VBB = 2V polarizando diretamente um transistor através do resistor limitador de corrente de 100 kOhm. Considerando a curva de polarização deste transistor na figura a), e um ganho de corrente βdc = 200, a corrente elétrica do coletor IC é igual a:


Imagem associada para resolução da questão


Adaptado de MALVINO, A. BATES, D.J. Principios da Eletrônica. Madrid: McGraw-Hill, 2007.


A

IC = 5,2 mA


B

IC = 1,3 mA


C

IC = 2,6 mA


D

IC = 7,8 mA


E

IC = 1,0 mA

O esquema abaixo mostra uma aplicação para amplificadores operacionais onde todos os componentes são considerados ideais.


Imagem associada para resolução da questão

Fonte: Banca Examinadora, 2026.


A razão entre as amplitudes de saída, primeiro com excitação de CA por um sinal de 1000 rad/s e depois com excitação de CC, é


A

√2.


B

1.


C

0,5.


D

1 / √2.

A figura abaixo representa um circuito regulador que utiliza um diodo zener com tensão de ruptura igual a 15 V. Assim, qual é a potência dissipada no diodo?


Imagem associada para resolução da questão


A

200 mW


B

225 mW


C

250 mW


D

275 mW


E

300 mW

Um transistor NMOS tipo enriquecimento com Vt = 0,7 V, conduz uma corrente iD igual a 100 µA, quando VGS = VDS = 1,2 V.


A corrente iD quando VGS = 1,5 V e VDS = 3 V será de


A

128 µA


B

256 µA


C

400 µA


D

450 µA


E

800 µA

No amplificador logarítmico do circuito abaixo, foi utilizado um resistor R1=10Ω.


Imagem associada para resolução da questão


Considerando ln 2 ≈ 0,7 e sabendo que V0=log2 Vi, o valor aproximado de R2 é


A

3,5 kΩ


B

5 kΩ


C

7 kΩ


D

10 kΩ


E

14 kΩ

Considere o circuito de um transistor NPN polarizado por divisor de tensão na base e operando em regime estacionário.


Deseja-se que transistor Q1 funcione na região ativa admitindo modelo aproximado com 𝛽 alto.


Imagem associada para resolução da questão


Considerando os possíveis pares de valores para 𝑅1 e 𝑅2, assinale a opção em que o transistor opera na região ativa.


A

𝑅1 = 10 kΩ, 𝑅2 = 10 kΩ.


B

𝑅1 = 62 kΩ, 𝑅2 = 15 kΩ.


C

𝑅1 = 220 kΩ, 𝑅2 = 12 kΩ.


D

𝑅1 = 10 kΩ, 𝑅2 = 47 kΩ.


E

𝑅1 = 330 kΩ, 𝑅2 = 10 kΩ.

Em um sistema de produção audiovisual, um dos tipos de equipamentos basilares são os microfones, que são transdutores de ondas sonoras (energia acústica) em ondas de tensão (energia elétrica). A tecnologia de transdução pode ser de diferentes tipos: piezoresistiva, piezoelétrica, eletromagnética, eletrodinâmica ou eletrostática – e, a depender da tecnologia, há a necessidade da utilização de filtros e amplificadores para garantir a fidelidade do sinal transformado. Para um funcionamento adequado desses equipamentos, é necessária a verificação da impedância de saída do microfone e da impedância entrada (ou da carga) do dispositivo no qual ele será conectado. Qual dos valores de impedância de saída de um microfone com tecnologia transdutora eletromagnética e de impedância entrada de uma mesa de mixagem são adequados para uso profissional, respectivamente?


A

100 Ω e 0,75 kΩ.


B

200 Ω e 3 kΩ.


C

500 Ω e 4,5 kΩ.


D

2500 Ω e 15 kΩ.

Observe a imagem a seguir.


Imagem associada para resolução da questão

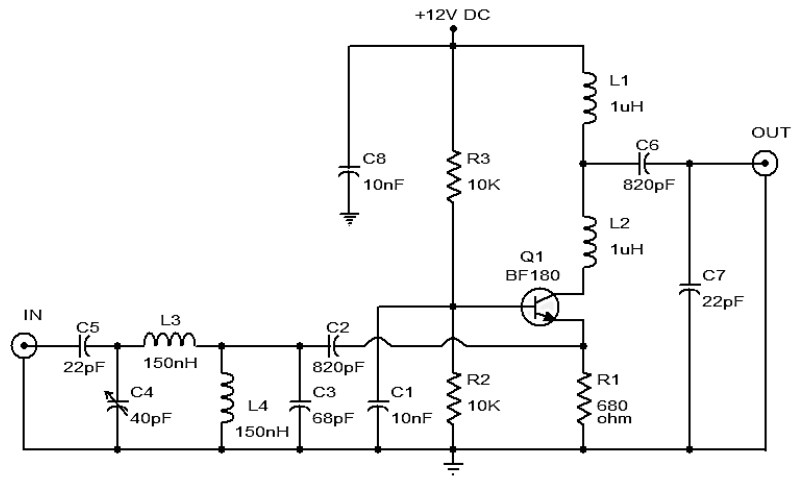

Figura 3.Cicruito de amplificador de recepção de sinal de TV. Fonte: <https://circuitstoday.com/tv-antenna-booster> em 26.12.2025.


Foi solicitado a um técnico a elaboração de um laudo sobre o funcionamento de um receptor de um amplificador de sinal de TV, bem como a verificação se poderia haver alguma melhoria. O circuito desse amplificador está representado na Figura 3. Ao elaborar o laudo, o técnico escreveu que o amplificador opera na banda de UHF (ultra alta frequência, em inglês) e tem ganho de 15 dB, e é baseado no transistor BF180, que é polarizado pelos componentes


A

C8 e L1.


B

R1 e L2.


C

R2 e R3.


D

R1 e R2.

Ao se comparar os nomes das pinagens de MOSFET, IGBT e BJT, nota-se que a(s):


A

entradas de IGBT e BJT têm os mesmos nomes


B

saídas de BJT e IGBT têm os mesmos nomes


C

entradas de BJT e MOSFET têm o mesmo nome


D

saídas de MOSFET e IGBT têm os mesmos nomes

O Amplificador Operacional (AmpOp) é um componente versátil com características que se aproximam do ideal em muitas aplicações. Qual das seguintes alternativas descreve corretamente uma característica fundamental de funcionamento de um AmpOp ideal?


A

Funciona exclusivamente como um retificador de meia-onda, convertendo sinais senoidais em pulsos de corrente contínua.


B

Apresenta um ganho de tensão fixo de 1 V/V que não pode ser alterado por componentes externos como resistores.


C

Possui impedância de entrada infinita, impedância de saída nula e ganho de malha aberta infinito.


D

Opera apenas com sinais de corrente contínua (CC), bloqueando qualquer componente de corrente alternada (CA) devido à sua capacitância interna.


E

Conduz corrente do terminal de saída para os terminais de entrada sempre que a malha de realimentação é aberta.

Analise o circuito transistorizado mostrado no esquema abaixo.


Imagem associada para resolução da questão


Fonte: Banca Examinadora, 2026.


Assumindo componentes ideais, VBE = 0,7 V e que o beta do transistor é maior que 100, a corrente de emissor e a tensão de coletor são, respectivamente


A

IE = 1,7 mA e VC = 2,2 V.


B

IE = 0,6 mA e VC = 3,3 V.


C

IE = 1,5 mA e VC = 2,8 V.


D

IE = 3,1 mA e VC = 1,77 V.
