Questões de Concurso sobre Amplificadores, diodos, transistores, tiristores e dispositivos correlatos

A respeito dos amplificadores de potência, analise as afirmativas abaixo e assinale a opção correta.

L- A eficiência (em potência) de um amplificador aumenta partindo da classe A até a classe D.

Il- O amplificador de classe C é projetado para operar com sinais pulsados/digitais.

IIl- A saida de um amplificador de classe AB é polarizada para uma operação em menos de 180º.

IV- Para garantir saida para o ciclo de operação (360º) com amplificadores de classe B, são necessárias duas operações: uma para o semiciclo positivo e outra para o negativo.

V- A distorção em amplificadores não ideais pode ser descrita por meio de sua frequência fundamental e seus componentes harmônicos.

Na configuração base comum, o transistor apresenta, em geral, ganho de tensão maior que 1 e ganho de corrente igual ao valor do parâmetro beta do transistor, o que resulta em ganho de potência superior à unidade.

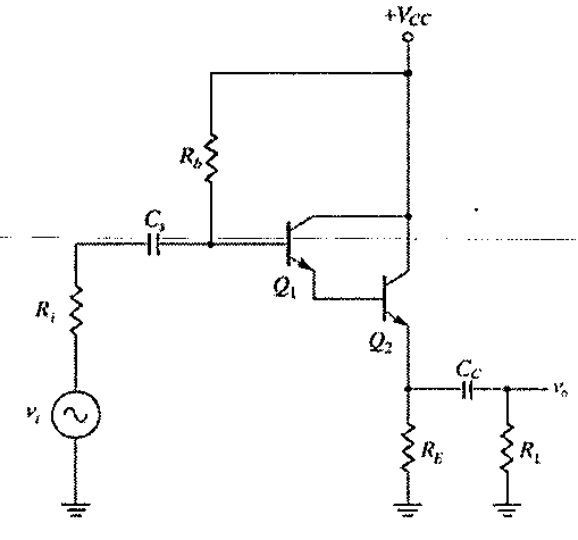

Observe o circuito abaixo.

Os transistores Q₁ e Q₂ são NPN e configurados como um par Darlington. Sabendo que o ganho de corrente de cada transistor individual é β, e desconsiderando as capacitâncias parasitas e a corrente de fuga, assinale a opção correta sobre o comportamento dinâmico do circuito em regime de pequeno-sinal.

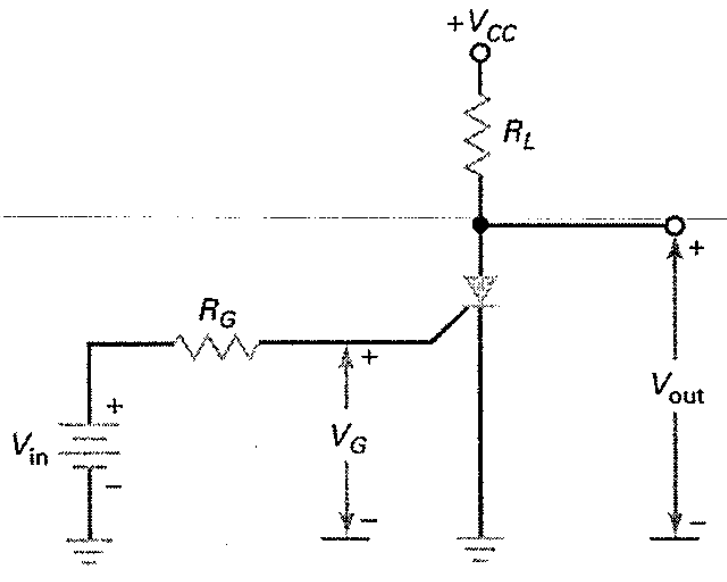

Analise a figura a seguir.

A figura acima representa um circuito básico de disparo de potência, em que utiliza-se um tiristor do tipo SCR ideal para controlar a alimentação de uma carga resistiva. O circuito é alimentado por uma fonte continua V_cc, e a carga consiste em um resistor R em série com o SCR. A corrente mínima para mantê-lo conduzindo é chamada de corrente de manutenção l_H. Durante a condução, a queda de tensão entre anodo e cátodo do SCR é 0,7 V. O SCR foi acionado e está conduzindo, mas se deseja garantir que ele desligue automaticamente após cessar o sinal de disparo, apenas reduzindo a tensão V_cc. Com base nessas informações, qual é o maior valor de V_cc que ainda permite o desligamento do SCR?

Dados: R_L = 110 Ω; l_H = 10 mA.

Observe o diagrama a seguir.

Em relação ao diagrama de circuito mostrado acima, em que $u$ é a tensão de entrada e $y$ a de saída, assinale V (verdadeiro) ou F (falso) nas afirmativas seguintes.

(__) Se a relação entre os resistores for $R_2>R_1,$ o sinal de entrada é amplificado na saída.

(__) A configuração é de circuito tipo inversor.

(__) O ganho desse sistema é $\frac{-R_2}{R_1}$

A sequência correta é

O parâmetro do transistor, obtido em seu datasheet, que corresponde ao ganho direto de corrente CC na configuração emissor comum é

A polarização de transistores é uma técnica essencial na engenharia elétrica para garantir que esses dispositivos semicondutores operem de maneira adequada em circuitos amplificadores e de comutação. A polarização consiste em aplicar tensões ou correntes específicas nas junções do transistor, estabelecendo um ponto de operação estável, conhecido como ponto Q. Esse ponto permite que o transistor funcione na região ativa, de corte ou saturação, dependendo da aplicação desejada. Por exemplo, em amplificadores, a polarização é ajustada para que o sinal de entrada seja amplificado sem distorções, mantendo o transistor na região ativa. Essa técnica é amplamente aplicada em sistemas de comunicação, controle industrial, fontes de alimentação e dispositivos eletrônicos de consumo, sendo um elemento-chave no projeto e no desempenho de circuitos modernos. Diante do exposto, analise o circuito a seguir:

(Considere o transistor de silício, com VBE = 0,7V, e β = 10; Vcc = 12V.)

Considerando as informações, marque V para as afirmativas verdadeiras e F para as falsas.

( ) O circuito encontra-se sob saturação forte; ou seja, a relação corrente de coletor pela corrente de base é igual a 10.

( ) A corrente de coletor e a potência de dissipação do transistor são, aproximadamente, de 10,3 mA e 113 mW, respectivamente.

( ) O circuito está polarizado por uma técnica denominada polarização por realimentação de coletor e torna o circuito mais estável em relação às polarizações mais simples.

( ) A corrente de base é igual a 1,03 mA e, pelo fato de estar em saturação, o VCE do transistor é nulo.

( ) A inserção de apenas um capacitor entre o emissor e o GND tem como objetivo um incremento no ganho CC do circuito, ou seja, o Beta.

A sequência está correta em

O ganho de um transistor foi fixado para operação com β_cc = 200. Considerando que a corrente no coletor do transistor é de 100 mA, assinale a alternativa que apresenta a corrente na base do transistor.

Para compatibilizar sinais de variáveis em processos automatizados, é comum a utilização de elementos transdutores, que podem ser utilizados diretamente com sensores e controladores. Referente aos transdutores, é correto afirmar que

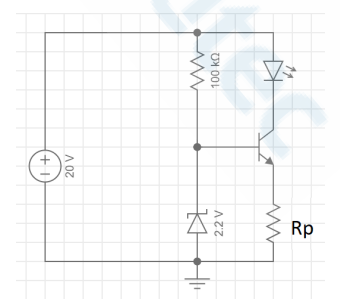

Considerando o circuito a transistor da figura abaixo, determine o valor do resistor Rp para que a corrente no LED seja de aproximadamente 15 mA. Assuma todos os componentes como ideais e que:

V_BE = 0,7 V.

Vz = 2,2 V.

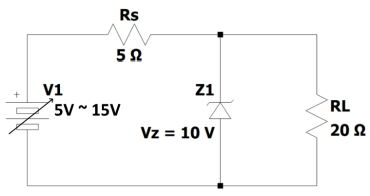

O diodo zener é um componente discreto comumente utilizado como um regulador de tensão CC (corrente contínua) simples. A figura a seguir apresenta um circuito simplificado que utiliza um diodo zener “Z1”, cujo Vz = 10 V, em paralelo com o resistor “RL”. O circuito é alimentado por uma fonte de tensão CC variável “V1”, cujos valores possíveis estão compreendidos entre 5 V e 15 V.

Fonte: FUNCERN, 2025.

Com a variação da fonte, as potências mínima e máxima dissipadas no resistor RL serão, respectivamente,

Um diodo ideal

Qual é a forma de polarização do diodo da imagem?

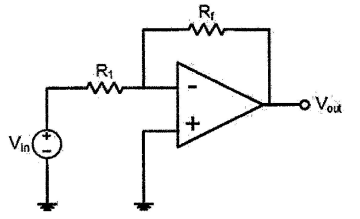

Analise a figura abaixo que representa um amplificador operacional ideal com ganho infinito, corrente de entrada zero e tensão de offset nula.

O amplificador operacional ideal representado na figura acima está configurado como amplificador inversor com resistência de entrada R1 = 10 kΩ e resistência de realimentação Rf = 100 kΩ. Se a tensão de entrada Vin é 0,5 V, qual é a tensão de saída Vout?

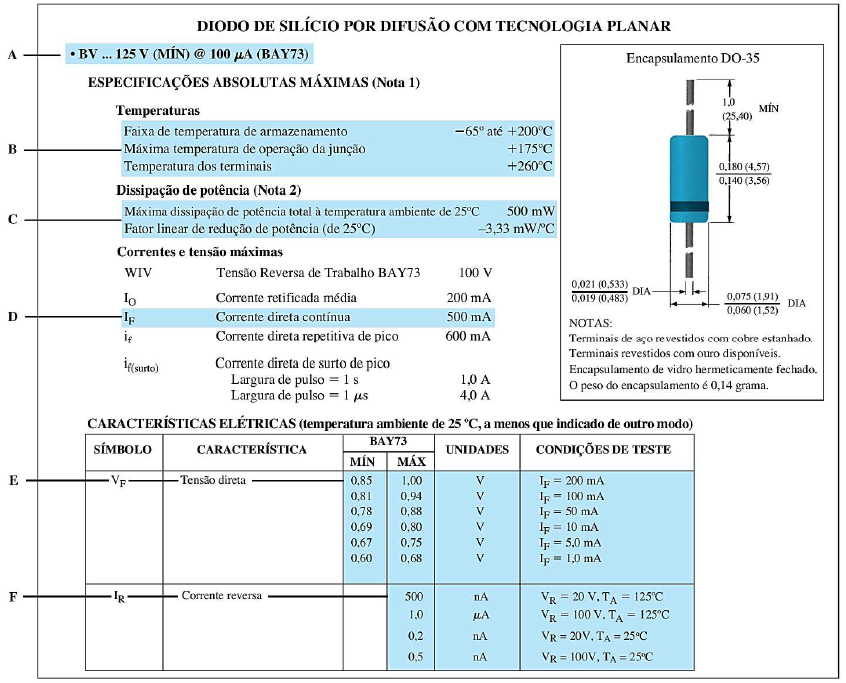

Durante a manutenção preventiva de um circuito eletrônico, realizou-se a substituição de um diodo semicondutor cujas informações técnicas foram obtidas por meio do datasheet abaixo. Com base nestas informações, analise as afirmações a seguir:

Fonte: BOYLESTAD, Robert L.Dispositivos eletrônicos e teoria de circuitos. 11. ed. São Paulo: Pearson, 2013.

I. O nível máximo de dissipação de potência, a uma temperatura de 25 ºC, é de 0,5 W.

II. Um aumento de temperatura provocará uma diminuição do valor da sua potência máxima dissipada.

III. A corrente nominal é de 200mA.

IV. Quando aplicada uma tensão reversa de 100V a uma temperatura de 25ºC, o valor da corrente reversa será de 0,5 microampères.

Assinale a alternativa que contenha APENAS as afirmações corretas.

Fusíveis do tipo gR não são recomendados para a proteção de semicondutores, como diodos e tiristores, pois interrompem o circuito em de forma lenta diante de uma corrente de curto-circuito.

O amplificador apresentado está na configuração coletor comum e tem ganho unitário; a sua impedância de entrada, que é a impedância efetivamente vista pelo sinal senoidal provido pela fonte v_g, que transpõe o capacitor de acoplamento, é inferior a 5 kΩ.

Diodos são componentes que permitem a passagem de corrente elétrica em apenas um sentido, enquanto os transformadores alteram a frequência de uma corrente elétrica.

Ao serem utilizados vários estágios amplificadores diferentes em um circuito integrado, obtém-se um amplificador operacional cujas características básicas incluem

Nos diodos que compõem os dispositivos eletrônicos, a corrente de fuga
