O amplificador apresentado está na configuração coletor...
1
Q3639537
Engenharia Elétrica e Engenharia Eletrônica
Amplificadores, diodos, transistores, tiristores e dispositivos correlatos
Teclas de Atalhos
Compartilhar

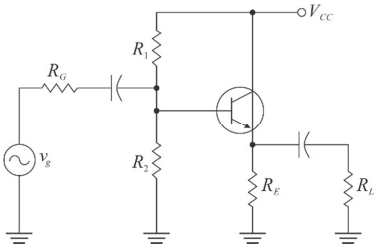

No circuito a seguir, RG = 600 Ω, R1 = R2 = 10 Ω, RL = 10 Ω, RE = 4,3 Ω e VCC = 10 V; a tensão de entrada, vg, é senoidal, com amplitude de 1 V de pico; o beta do transistor é igual a 200; e os dois capacitores têm capacitâncias que, para efeitos práticos, apresentam impedâncias aproximadamente iguais a zero na faixa de frequências em que o sinal vg deve ser amplificado.
A partir das informações precedentes, julgue o item a seguir.
O amplificador apresentado está na configuração coletor comum e tem ganho unitário; a sua impedância de entrada, que é a impedância efetivamente vista pelo sinal senoidal provido pela fonte vg, que transpõe o capacitor de acoplamento, é inferior a 5 kΩ.
