Questões de Concurso sobre Amplificadores, diodos, transistores, tiristores e dispositivos correlatos

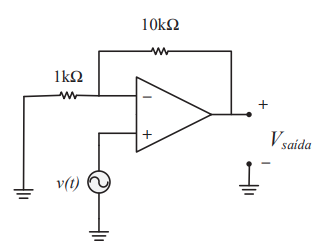

Considere o circuito a seguir formado por um amplificador operacional. A respeito deste circuito, analise as assertivas a seguir e assinale a alternativa que aponta a(s) correta(s).

I. Essa configuração pode funcionar somente como amplificador, não podendo ser utilizada para atenuar o sinal de entrada, mesmo mudando o valor dos resistores.

II. Se o sinal na entrada for uma senoidal pura, a saída terá um defasamento de 180 graus do sinal de entrada.

III. Nessa configuração da figura, a tensão de saída será, em módulo, 10 vezes maior que a tensão de entrada.

Um engenheiro eletrônico, ao analisar um circuito de condicionamento de sinais, deparou-se com um estágio de amplificação que utiliza um amplificador operacional operando em malha aberta. Considerando-se os parâmetros aplicáveis ao circuito amplificador operacional operando em malha aberta, assinale a alternativa correta.

O valor da tensão de saída V₀ , é de 2 V.

Quanto a dispositivos semicondutores, é correto afirmar que

Os diodos Zener desempenham uma função específica em circuitos. Assinale a alternativa que descreve corretamente essa função.

Na configuração classe A de amplificadores de potência, um único transistor permanece na região ativa durante o ciclo completo (360 graus) de um sinal senoidal de entrada; essa configuração é considerada a mais eficiente em termos de consumo de potência.

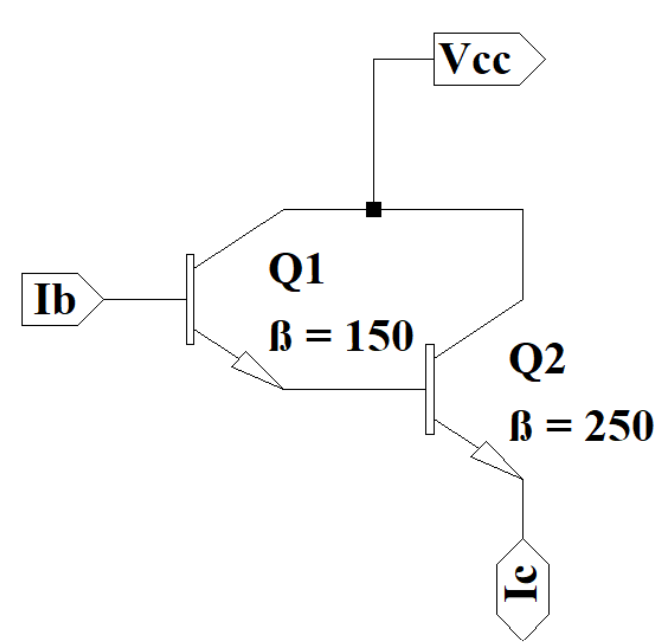

O circuito a seguir está montado com dois transistores NPN’s com ganhos diferentes.

Figura 10

Trata-se, nesse caso, da representação de um

Analise o circuito da figura abaixo, que se encontra inicialmente inativo. As chaves presentes no circuito encontram-se abertas. RL (carga a ser alimentada), RG e as fontes de tensão estão dimensionadas adequadamente. Sendo assim, assinale a alternativa correta.

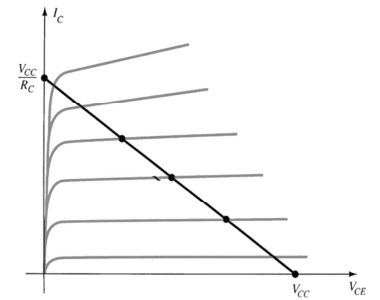

Considerando a figura precedente, que ilustra as curvas características e a reta de carga do transistor bipolar de junção (TBJ), julgue os seguintes itens.

I Quanto maior for a resistência de coletor R_C, menor será a tensão V_CE de operação.

II As curvas saturadas correspondem à corrente de base.

III No caso de aumento da tensão V_CC, a reta de carga manterá a mesma inclinação, mas ficará, de forma paralela, mais próxima da origem.

Assinale a opção correta.

No que diz respeito ao funcionamento e à polarização de transistores bipolares, julgue os itens a seguir.

I O transistor estará conduzindo corrente na sua capacidade plena quando estiver na região de saturação, onde grandes variações na corrente de coletor acontecem com pequenas variações de tensão de coletor-emissor.

II A região de corte está associada a uma corrente de coletor muito baixa.

III A realimentação da tensão de coletor para a base pode ser utilizada para obter uma polarização mais estável em relação ao ganho, também denominada de autopolarização.

Assinale a opção correta.

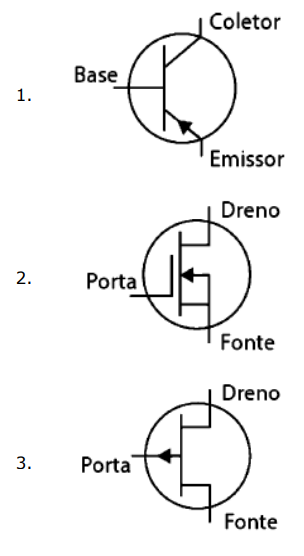

Relacione a Coluna 1 à Coluna 2, associando os símbolos esquemáticos usados para representar dispositivos semicondutores ativos às suas respectivas definições.

Coluna 1

Coluna 2

( ) MOSFET de canal n.

( ) JFET de canal n.

( ) Transistor PNP.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Amplificadores operacionais são circuitos eletrônicos muito versáteis utilizados em uma vasta gama de aplicações, como amplificadores de instrumentação, comparadores, Schmitt triggers, integradores, diferenciadores, dentre muitas outras.

Sobre amplificadores operacionais e suas aplicações analise as afirmativas a seguir.

I. No projeto de comparadores com amplificadores operacionais geralmente é utilizada a realimentação negativa.

II. Slew rate é uma característica dos amplificadores operacionais reais que exprime a máxima variação possível da tensão de saída por unidade de tempo.

III. Na análise de circuitos com amplificadores operacionais, se considerado o modelo ideal, sempre pode-se considerar que as entradas inversora e não-inversora possuem o mesmo nível tensão.

Está correto o que se afirma em

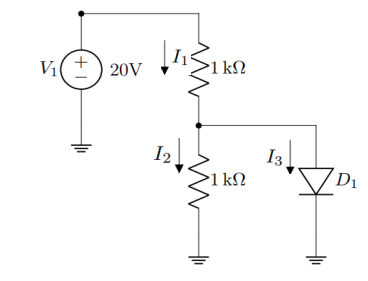

Quanto ao circuito a seguir, que contém um diodo (D1) com queda de tensão de 0,7 V, assinale a alternativa verdadeira.

Em um circuito contendo um transistor NPN foram medidas as tensões de polarização DC indicando VB=2,0V, VC=1,3V e VE=1,3V. Nessa situação é CORRETO afirmar que a região de operação do transistor é:

O principal objetivo durante o projeto de amplificadores de RF é alcançar o máximo ganho de potência dentro de uma margem calculável de estabilidade.

Sobre a estabilidade de amplificadores de RF, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) Um amplificador estável é aquele que é livre de oscilações indesejáveis, isto é, não produzirá sinais por si só, exceto no caso de ruídos.

( ) O fator de estabilidade de Linvill é um importante indicador de estabilidade do amplificador, tomado com ambas portas de entrada e saída do amplificador em circuito aberto.

( ) Amplificadores de RF são menos sujeitos a oscilações indesejáveis do que amplificadores de áudio, devido a frequências de operação maiores.

As afirmativas são, respectivamente,

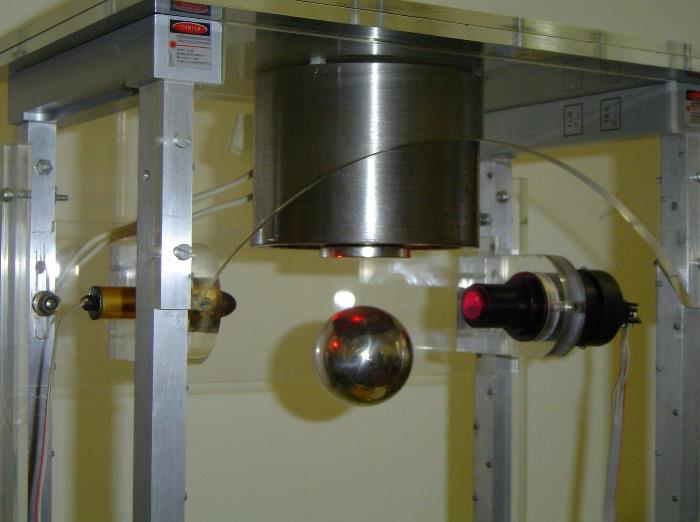

A figura a seguir ilustra uma bola metálica de 300 g levitando sob o controle de um sistema composto por um ímã alimentado por corrente elétrica e um sensor de intensidade de luz.

Fonte: “Eletrônica Digital: Curso Prático e Exercícios.” Edição dos Autores.

Sejam as afirmativas a seguir:

I. O sistema deve aumentar a corrente elétrica quando a saída do sensor fornecer uma tensão maior.

II. O equilíbrio da bola sem o uso do sensor nunca poderá ser estável.

III. O ímã funciona como atuador no sistema de controle.

Está correto o que se afirma em

Transistor bipolar de junção é um dispositivo semicondutor amplificador composto por, pelo menos, três terminais: emissor, base e coletor.

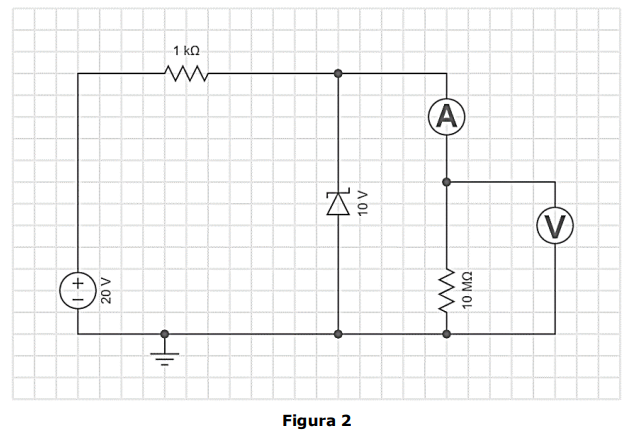

Analise a Figura 2 abaixo, que apresenta um circuito eletrônico analógico com diodo zener (operação ideal e Vz = 10 V):

Considerando os instrumentos de medição como ideais, assinale a alternativa que determina corretamente a leitura do amperímetro existente no circuito.

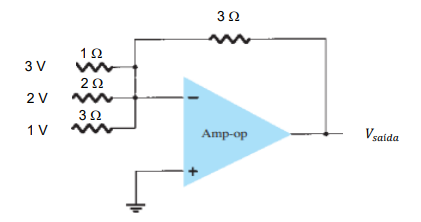

Assinale a alternativa que representa a tensão na saída (𝑉_{𝑠𝑎í𝑑𝑎}) do amplificador operacional apresentado a seguir.

Os amplificadores de potência são componentes essenciais em sistemas eletrônicos. Qual é a sua principal função?
