Questões de Concurso sobre Circuitos

O ganho DC do circuito é igual a −10.

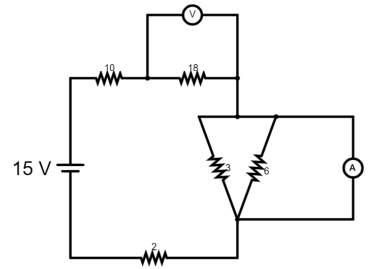

Considere o circuito a seguir:

Analisando o circuito, os valores indicados pelo voltímetro e pelo amperímetro, respectivamente, são

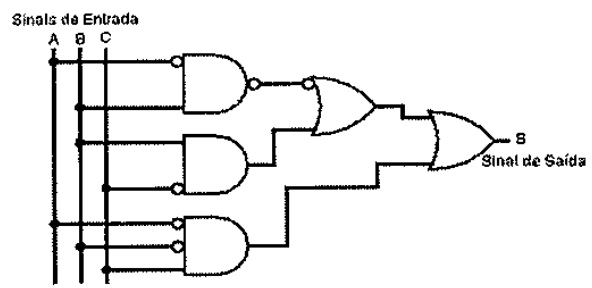

Examine o circuito abaixo.

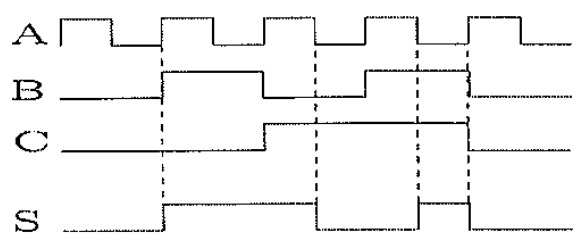

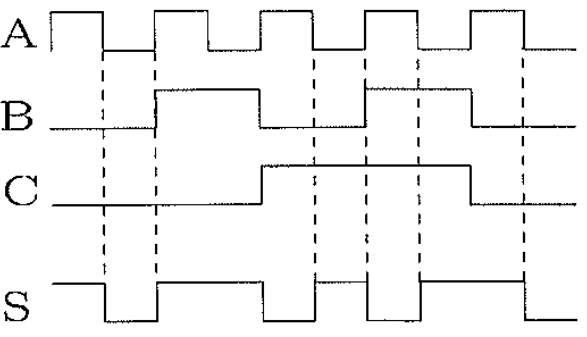

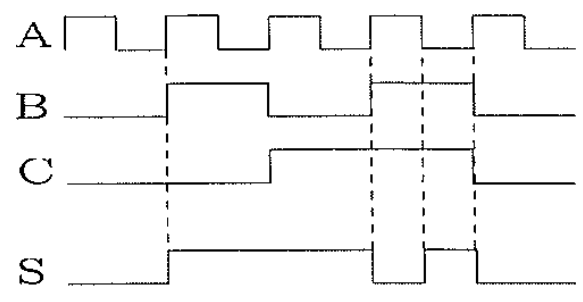

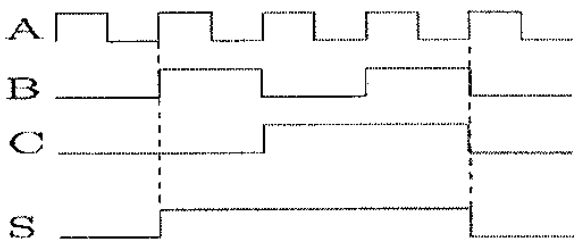

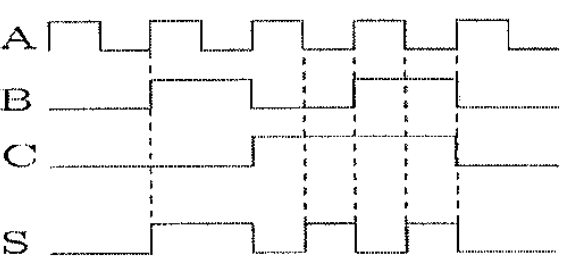

Conforme o circuito apresentado acima, assinale a opção que apresenta a correta forma de onda do sinal de saída "S".

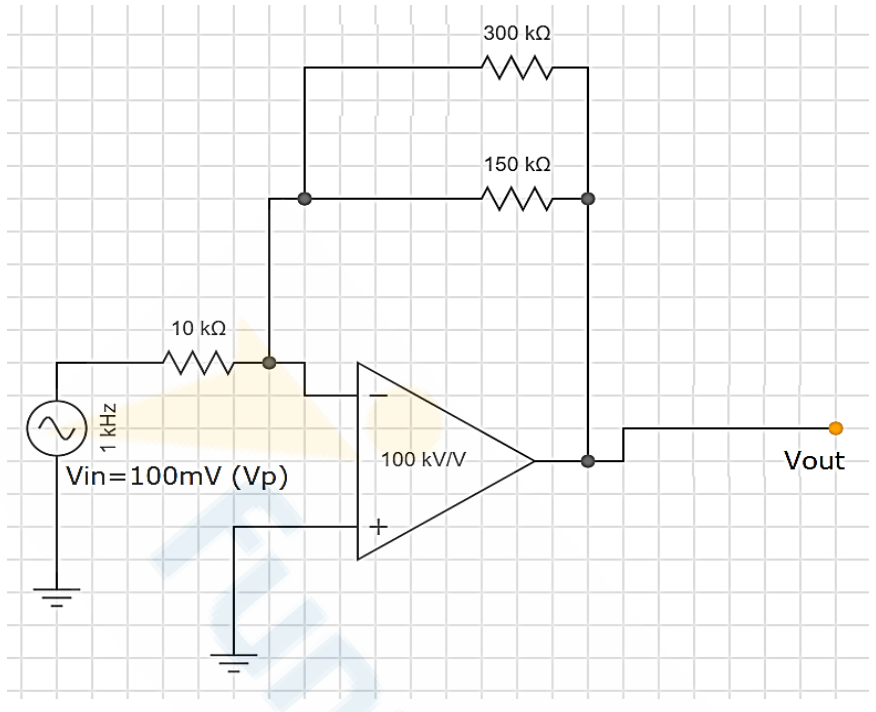

Considerando o circuito da figura abaixo, determine o Ganho G (Vout=G.Vin) e a tensão de pico (Vp) da saída Vout:

Na fabricação de circuitos impressos, diferentes métodos podem ser utilizados para criar as trilhas e preparar a placa. Sobre esse processo, marque a opção correta.

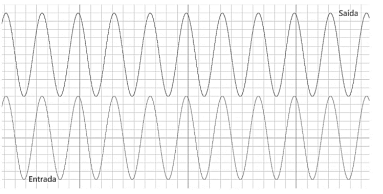

Assinale a opção que apresenta o circuito que correspondente com o sinal de saída tendo como referência o sinal de entrada, conforme ilustrado na figura a seguir.

Analise a imagem a seguir.

A imagem que representa a forma de onda de saída V0 do circuito apresentado é:

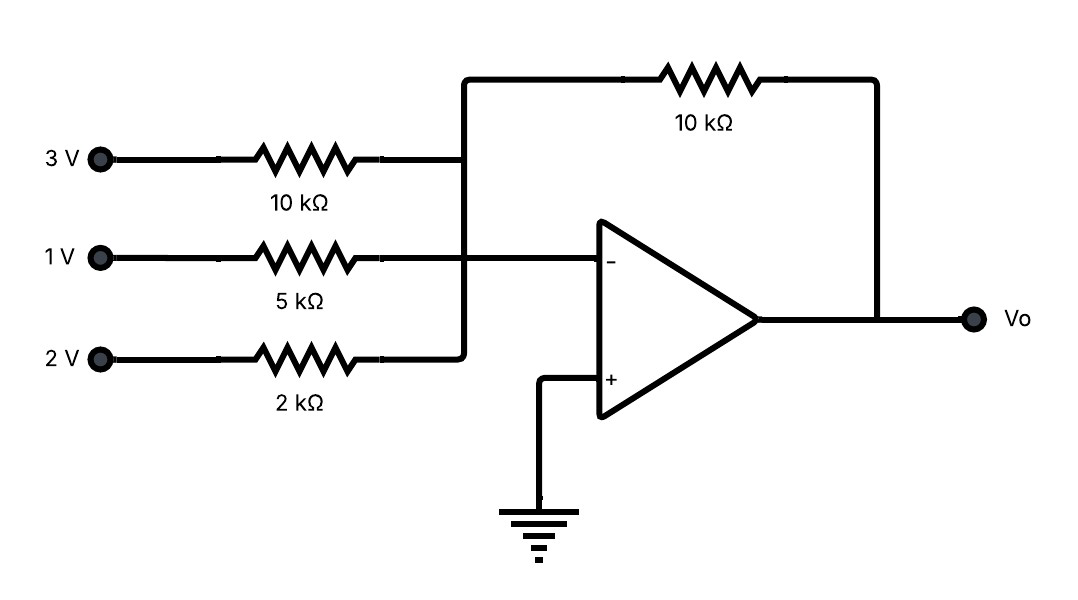

Observe o circuito somador inversor mostrado na figura a seguir.

O valor da tensão de saída Vo é:

Os procedimentos operacionais de montagem e soldagem de circuitos eletrônicos em bancada envolvem um conjunto de técnicas manuais e boas práticas essenciais para garantir a funcionalidade, durabilidade e confiabilidade do protótipo ou reparo. O processo engloba a organização da bancada, prototipagem, soldagem de componentes através do furo na placa de circuito impresso (PCI) e montagem em superfície de PCI. Os procedimentos de soldagem são preparação dos componentes e da PCI, inserção/posicionamento dos componentes, soldagem, inspeção visual, correção e finalização. Qual dos procedimentos de soldagem que garante a inexistência de solda fria?

No circuito do texto 11A1, V_S é igual a

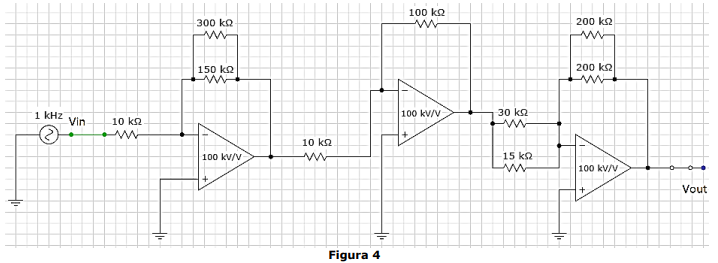

Analise o circuito apresentado na Figura 4 abaixo:

Com base nas informações apresentadas, determine a relação de Vout em função de Vin do circuito.

Analise a figura abaixo, que apresenta um circuito de conhecida utilização, e as informações presentes no formulário disponibilizado.

Formulário:

𝑙𝑛(3) = 1,0986

𝑓 = $\frac{1}{2.ln(3)R_{fb}C}$

𝑅𝑓𝑏 = 5𝑘𝛺

𝐶 = 1µ𝐹

Nota: utilize arredondamento até a 2ª casa decimal.

Sobre o circuito acima, assinale a alternativa correta.

Acerca do circuito a seguir, assinale a opção correta.

Em um circuito resistivo, no qual todos os resistores estão conectados em série, a corrente que percorre esses resistores é a mesma.

Considere o circuito apresentado a seguir.

Os valores das tensões V₁ e V₂ são, respectivamente:

Para o circuito, V₃ = 10 (V₂ - V₁).

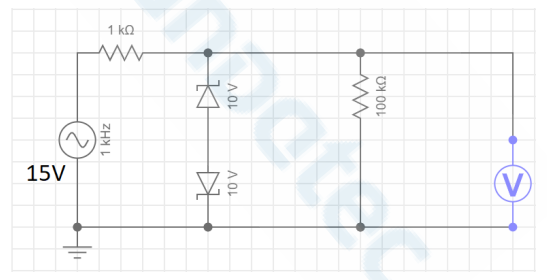

Com base no circuito da figura abaixo, no qual todos os diodos zener Vz = 10 V, determine as leituras máxima e mínima do voltímetro. Assuma comportamento ideal para todos os componentes.

Cristais de quartzo podem ser utilizados na construção de um oscilador de circuito sintonizado, na condição de circuito-tanque ressonante,

O ganho de tensão do circuito é inferior a 10.

Um resistor de 10 Ω é alimentado por uma fonte senoidal monofásica com valor médio de tensão igual a 50 V.

O valor da corrente eficaz que fluí pelo resistor é:
