Questões de Concurso sobre Circuitos com Amplificadores e com conversores de dados

Sistemas de aquisição de dados requerem que o conversor analógico-digital (ADC) converta uma tensão de entrada analógica em uma representação digital. No entanto, o ADC necessita de um tempo finito para realizar a conversão. Se o sinal analógico mudar rapidamente durante esse tempo, a confiabilidade do processo de conversão pode ser comprometida, resultando em incerteza ou erro de borda. Para resolver essa limitação, utiliza-se o circuito Sample-and-Hold (S/H), imediatamente antes do ADC. A Figura 1 ilustra o circuito S/H.

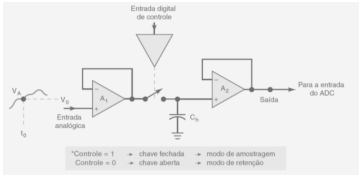

Figura 1- Diagrama simplificado de um circuito S/H. Adaptado de Tocci, Widmer e Moss, Sistemas Digitais: princípios e aplicações (11a Edição).

A função crítica do circuito Sample-and-Hold (S/H) para a conversão A/D é

O “terra virtual” aparece em um circuito com amplificador operacional sempre que o amplificador operacional possuir um ganho em malha aberta muito alto e:

Um circuito diferenciador ideal, utilizando amplifi cador operacional, produz uma tensão de saída:

Assinale a opção que apresenta uma característica do amplificador operacional ideal.

Um amplificador operacional real possui ganho finito 𝑨 = 𝟏𝟎^𝟓. Em configuração inversora com realimentação 𝑹_𝒇/𝑹_𝒊𝒏 = 𝟏𝟎, qual será o ganho real aproximado?

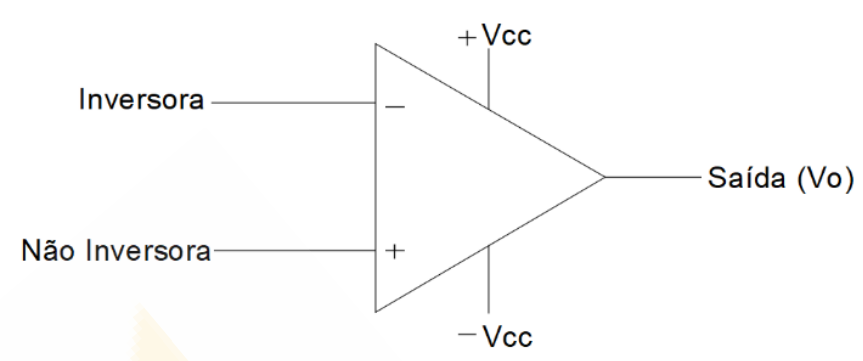

Em um amplificador operacional ideal:

O circuito abaixo mostra uma aplicação para amplificadores operacionais.

Fonte: Banca Examinadora, 2026.

Os valores de R e C são de R = 1 MΩ e C = 1 ɥF. Assumindo que todos os componentes são ideais e que C está inicialmente descarregado, para uma entrada v_i(t) = 3u(t) a saída vo após um tempo de 100 ms será

Um sinal diferencial de baixa amplitude, gerado por um extensômetro de resistência elétrica em uma ponte de Wheatstone, necessita ser amplificado. Dada a natureza do sinal e os requisitos de condicionamento, o circuito que constitui a solução eletrônica mais robusta e eficiente é

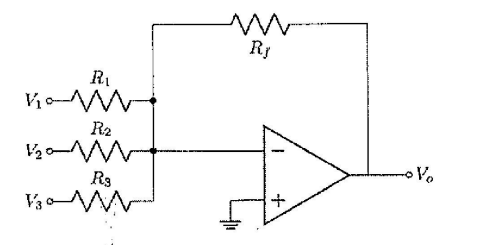

Observe o circuito amplificador somador abaixo. Considere o amplificador operacional como ideal e a tensão de entrada V₃ = sen$\left(\omega t+k\frac{\pi }{2}\right)$

Demais dados:

$\begin{array}{rl}{V}_1& =\cos (\omega t),\\ V_2& =2\cos (\omega t),\\ R_f& =1,2\text{k}\Omega ,\\ R_1& =30\Omega ,\\ R_2& =40\Omega ,\\ R_3& =60\Omega .\end{array}$

Com base nessas informações, encontre os valores inteiros de k que fazem com que a tensão de saída V, seja igual a —120cos (wt) e assinale a opção correta.

Considere um amplificador operacional ideal configurado como amplificador inversor. Em relação ao funcionamento desse circuito, assinale a opção correta.

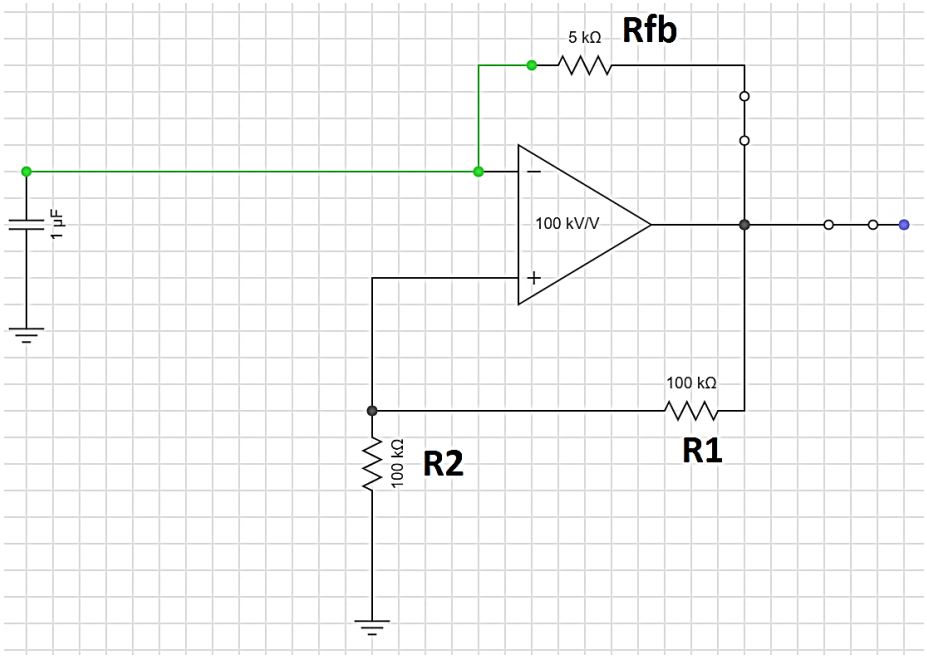

Analise a figura abaixo, que apresenta um circuito de conhecida utilização, e as informações presentes no formulário disponibilizado.

Formulário:

𝑙𝑛(3) = 1,0986

𝑓 = $\frac{1}{2.ln(3)R_{fb}C}$

𝑅𝑓𝑏 = 5𝑘𝛺

𝐶 = 1µ𝐹

Nota: utilize arredondamento até a 2ª casa decimal.

Sobre o circuito acima, assinale a alternativa correta.

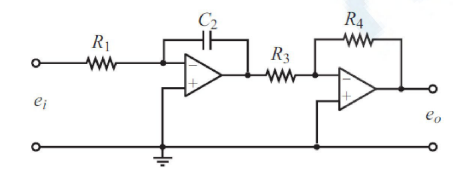

A figura abaixo mostra um circuito com amplificador operacional:

Fonte: OGATA, Katsuhiko. Engenharia de Controle Moderno. 5. ed. Rio de Janeiro: Pearson, 2010.

Que tipo de ação de controle esse circuito realiza?

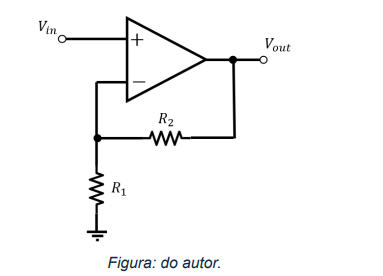

No contexto da eletrônica industrial, amplificadores operacionais são amplamente utilizados para processar sinais em diversos sistemas. Considere um circuito amplificador operacional na configuração apresentada na imagem abaixo. Com uma resistência R1=470 Ω, uma resistência R2=4,7 kΩ, e uma tensão de entrada Vin=10 V.

Assinale a alternativa CORRETA que representa a relação entre a tensão de saída (Vout) e a tensão de entrada (Vin) do circuito, também conhecida como ganho do circuito

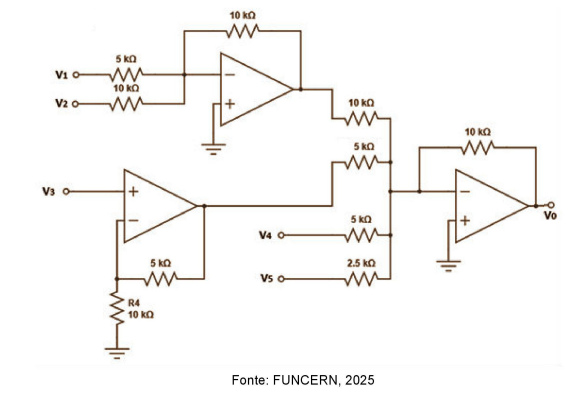

Considerando que os amplificadores operacionais do circuito abaixo são ideais,

a expressão da tensão de saída V₀ para o circuito da figura abaixo é

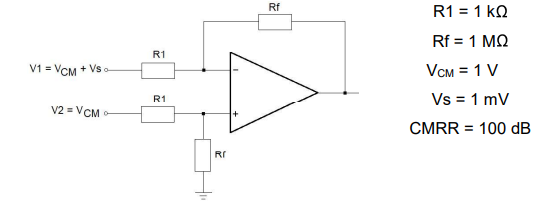

Amplificadores operacionais podem ser usados para rejeitar com sucesso interferências de modo comum VCMpresentes na saída de sensores. Uma configuração típica para tal aplicação está mostrada no esquema abaixo, assim como os parâmetros aplicáveis.

Fonte: Banca Examinadora, 2026.

O sinal de saída Vo é

Um circuito com amplificadores operacionais necessita de uma alimentação por fonte simétrica de ±15 V. Uma fonte ajustável de bancada dupla com saídas isoladas é utilizada para fornecer as tensões a esse circuito. Com relação ao procedimento de configuração dos terminais da fonte, é necessário

Quando utilizados em circuitos comparadores, os amplificadores operacionais são configurados com realimentação positiva.

Analise o circuito elétrico com amplificador operacional a seguir:

A função de transferência G(s) = Vo(s)/Vi(s) é:

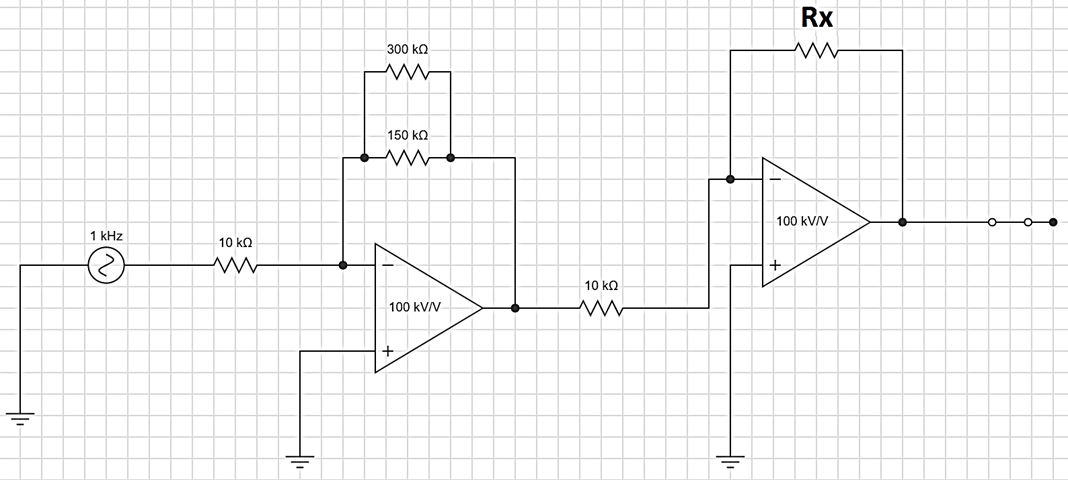

Analise a Figura 14 abaixo e determine o valor de Rx para que a tensão de saída (Vout) seja de 10 V (Vp: Tensão de Pico). Considere Vin = 100 mV (Vp: Tensão de pico).

Figura 14

O circuito representado pelo diagrama abaixo apresenta uma alternativa possível de implementação a partir de amplificadores operacionais.

O diagrama acima corresponde a qual circuito?
