Questões de Concurso sobre Circuitos com Amplificadores e com conversores de dados

O circuito representado pelo diagrama abaixo apresenta uma alternativa possível de implementação a partir de amplificadores operacionais.

O diagrama acima corresponde a qual circuito?

Um Amplificador Operacional ideal tem as seguintes características, EXCETO:

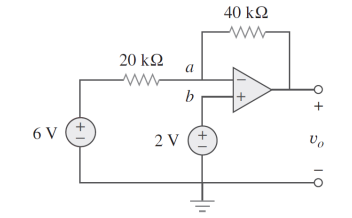

Considere o circuito com amplificador operacional ideal apresentado a seguir.

O valor da tensão de saída 𝑣_𝑜 é:

Diodos, transistores de junção bipolar (TJB) e amplificadores operacionais são componentes amplamente utilizados em circuitos eletrônicos. Cada um desses componentes desempenha funções específicas: os diodos controlam o fluxo de corrente, os TJB têm múltiplas aplicações, e os amplificadores operacionais são essenciais para o processamento de sinais elétricos. Esses elementos são fundamentais para o funcionamento de uma variedade de dispositivos eletrônicos.

Complete a frase a seguir com a opção CORRETA.

O transistor de junção bipolar (TJB) funciona como um ___________ em circuitos elétricos, permitindo ____________ .

O circuito acima ilustra um amplificador a transistor, utilizando a configuração denominada “coletor comum”. Os capacitores contidos nesse circuito funcionam como curto-circuito nas frequências relevantes dos sinais a serem amplificados, e os componentes são escolhidos, dimensionados e conectados de forma que fazem que o transistor opere de forma correta, na região ativa, e de forma que o amplificador funcione de forma efetiva como um amplificador em “coletor comum”.

Em relação a esse circuito hipotético, assinale a opção correta.

No circuito considere o amp-op ideal e Vi = -2,0V. É CORRETO afirmar que a tensão de saída Vo é dada por:

Observe, a seguir, o circuito que utiliza um amplificador operacional:

O circuito representa um amplificador do tipo:

Examine a figura abaixo.

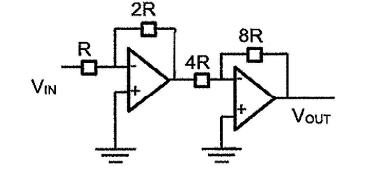

Com base no circuito acima formado por amplificadores operacionais ideais e resistores, calcule o ganho ^VOUT/_VEN e assinale a opção correta.

Sobre gerador de função e osciloscópio, assinale a alternativa incorreta.

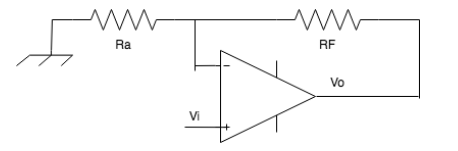

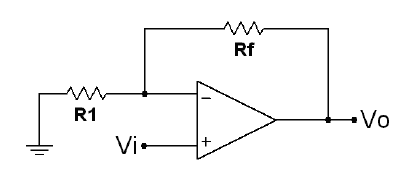

No circuito considere o Amp_Op ideal. É CORRETO afirmar que o ganho (G = Vo/Vi) do circuito é:

No amplificador operacional CMOS mostrado, o amplificador diferencial deve fornecer a maior parte do ganho do sistema, enquanto o estágio de ganho em fonte comum serve principalmente para prover a compensação de frequência necessária; o buffer de saída é utilizado para equalizar as tensões de entrada diferencial sem amplificar o sinal.

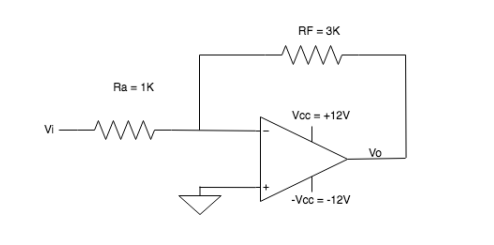

Um amplificador operacional, operando como amplificador inversor, apresenta, ligado à sua entrada inversora, uma fonte de 5V (em corrente contínua) em série, com um resistor de 2kΩ e, em sua entrada não-inversora, o terra do circuito. Para que a tensão de saída seja -15V, o resistor de realimentação deve ter o valor de:

Assinale a opção que corresponde à configuração de amplificador com transistor apresentado na figura precedente.

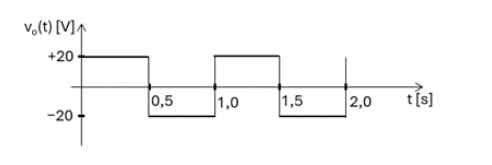

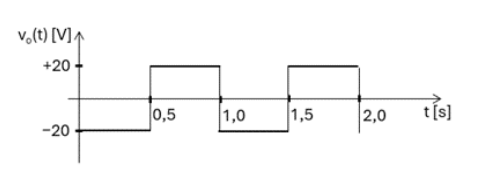

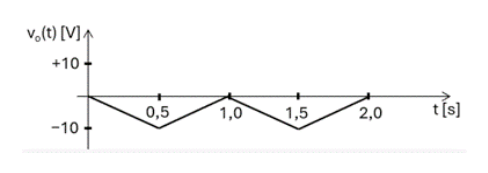

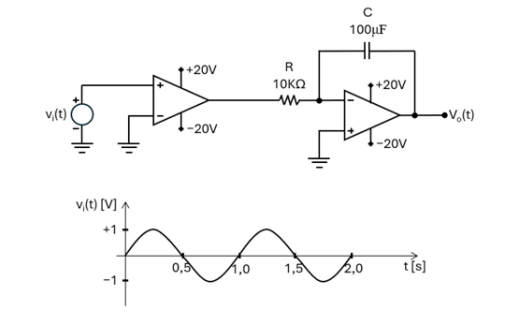

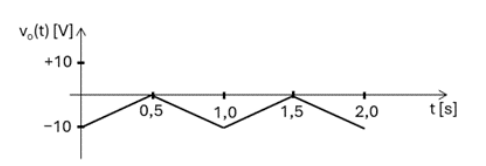

Amplificadores operacionais são utilizados em diferentes configurações para alcançar diversas aplicações. O circuito apresentado na figura acopla dois circuitos com amplificadores operacionais em diferentes funções. Considere o sinal v_i (t) dado pela forma de onda abaixo e aplicado na entrada não inversora do primeiro operacional. Todos os componentes do circuito são ideais e o capacitor está inicialmente descarregado. Indique a alternativa que representa corretamente o sinal V_o (t) coletado na saída do segundo amplificador operacional.

Fonte: IFSP, 2024.

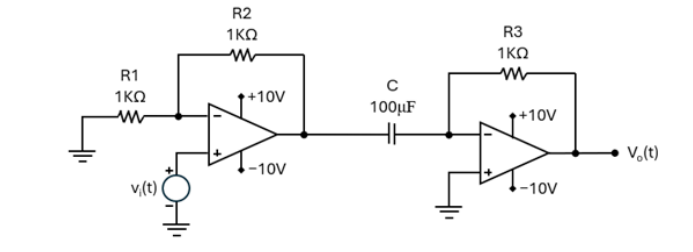

Ao investigar o funcionamento de circuitos com amplificadores operacionais, um estudante simulou a conexão em cascata de dois sistemas ligeiramente parecidos e conectados por um capacitor de 100 µF, como apresentado na figura. Considerando os componentes como ideais, o capacitor descarregado e o sinal v_i (t) = 2.sen(10t) V de baixa frequência aplicado na entrada não inversora do primeiro amplificador operacional. Indique a alternativa que apresenta corretamente o sinal de tensão que o estudante deve verificar se coletado na saída V_o (t) do segundo amplificador operacional.

Fonte: IFSP, 2024.

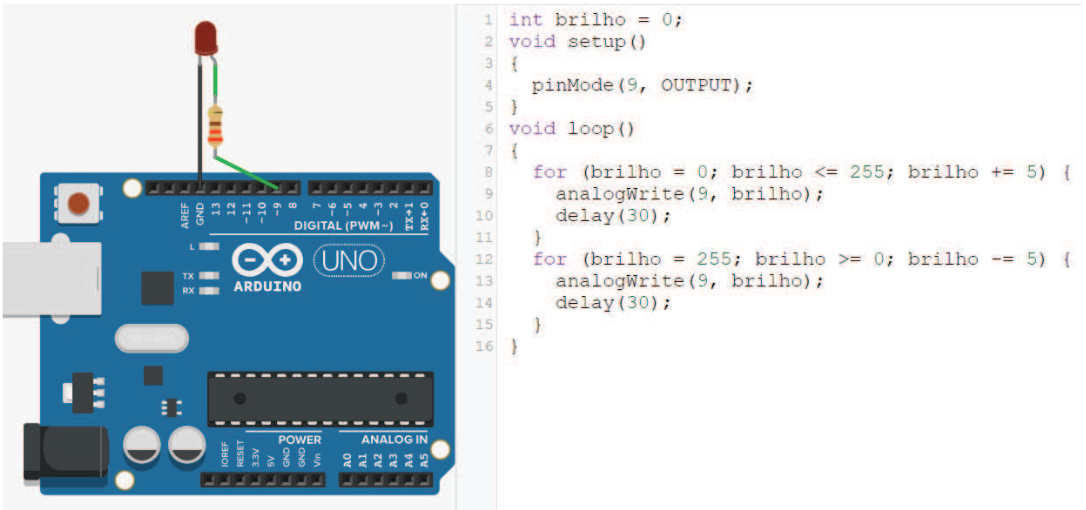

O circuito da figura utiliza uma placa de prototipagem rápida da Arduino®, modelo UNO. O terminal digital 9 desta placa é uma saída PWM e está conectada a um resistor de R = 220Ω em série com o terminal anódico do LED. O terminal catódico do LED está conectado ao terminal GND (terra). O código apresentado na figura foi carregado no microcontrolador da placa.

Fonte: https://www.tinkercad.com

NUSSEY, John. Arduino para leigos. Rio de Janeiro: Alta Books, 2019.

Analise este sistema composto por esta montagem e programação e assinale a afirmação INCORRETA.

Observe o circuito abaixo.

Para o circuito amplificador apresentado acima, qual é o valor do ganho na saída, em módulo, usando dB?

Dado: R_f = 100R₁.

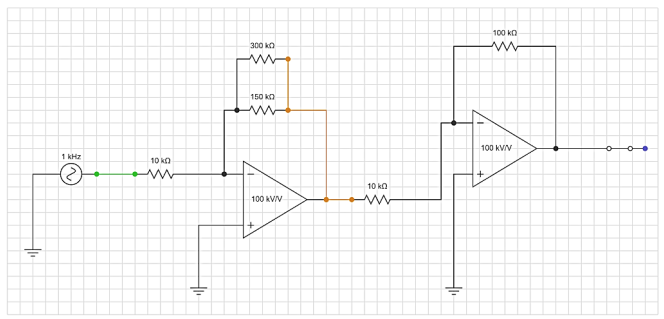

Analise o circuito da Figura 2 abaixo e determine a sua saída Vout. Considere: Vin=100 mVp (tensão de Pico), senoidal de 1 kHz.

Figura 2

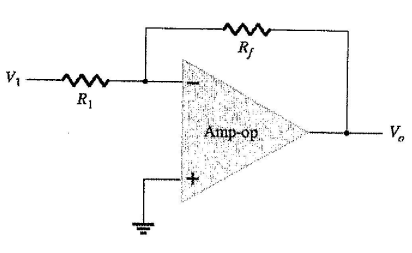

No circuito considere o Amp_Op ideal. É CORRETO afirmar que o ganho (G = Vo/Vi) do circuito é:

Na operação de um único amplificador de potência, a corrente de coletor circula durante 180° do sinal de entrada naqueles de classe:
