Questões de Concurso sobre Circuitos com Amplificadores e com conversores de dados

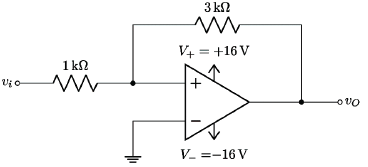

Considerar no circuito apresentado, que V_sat+ = V₊ − 1 V e V_sat− = V₋ + 1 V.

Figura 7. Circuito Schmitt Trigger

A margem de tensão de histerese do Schmitt Trigger da figura 7 é:

Em condições ideais, o ganho de tensão da entrada para a saída é de 2.

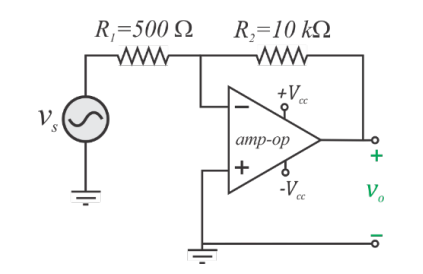

A figura abaixo mostra um circuito amplificador inversor, construído a partir de um amplificador operacional ideal.

Se 𝑣_s=1.𝑠en (377𝑡)𝑉, a amplitude da tensão senoidal de saída, assumindo que não há saturação do ampop e que todos os demais componentes são ideais, é igual a

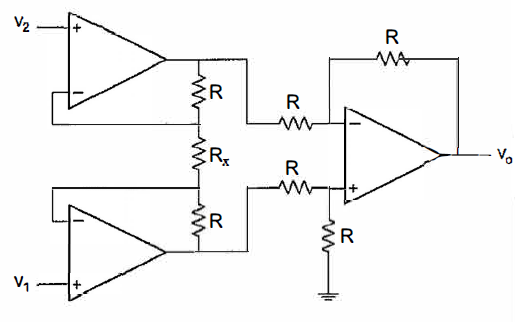

Considere a figura abaixo para determinar o valor da resistência R_X1 em função de R, para que se tenha V₀ = 5/2(V₁ - V₂) e assinale a opção correta.

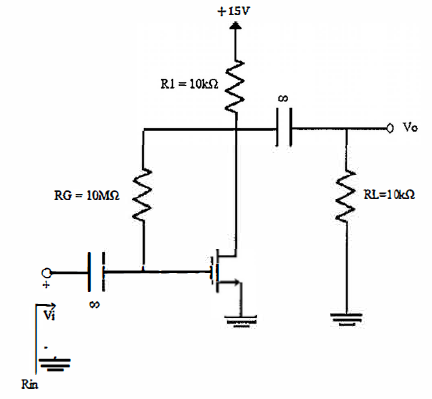

A Figura abaixo demonstra um amplificador com MOSFET tipo enriquecimento.

Supondo que os capacitares de acoplamento apresentados na figura sejam de valores suficientemente altos para funcionar como curto-circuito, determine os valores do ganho de tensão para pequenos sinais, bem como sua resistência de entrada, e assinale a opção correta que apresenta respectivamente esses valores.

Dados:

V_t = 1,5V

k'_n (W/L) = 0,25mA/V²

V_A = 50V

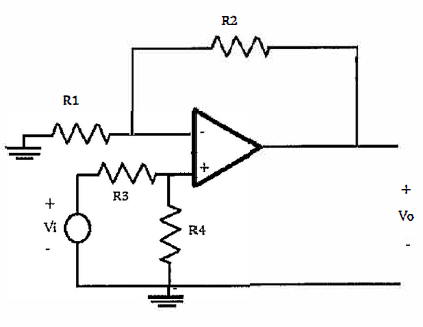

Considere o circuito representado pela figura abaixo, implementado com um Amplificador Operacional, e assinale a opção que apresenta o valor de V_o para:

V1 = 3 V

R1 = 5Ω

R2 = 10Ω

R3 = 2Ω

R4 = 4Ω

Para o circuito abaixo, assinale a alternativa correta.

O LM741 somente funcionará corretamente se a alimentação for simétrica.

Em eletrônica digital, uma porta lógica XOR de duas entradas apresentará a saída VERDADEIRO apenas se ambas as entradas tiverem o mesmo valor lógico.

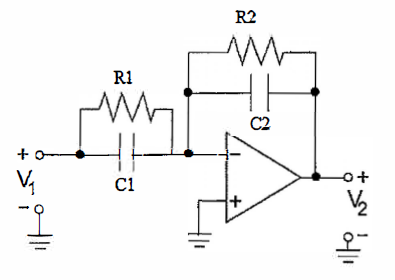

Supondo que o amplificador operacional da figura abaixo seja ideal, determine o valor da resistência R2, em kΩ, para que o polo da função de transferência do circuito esteja localizado em s = -1 e assinale a opção correta.

Dado: R1 = 2 kΩ, C1 = C2 = 10μF

Trata-se de um circuito comparador inversor negativo.

Se um transdutor emprega um único circuito com amplificador operacional, para eliminar a interferência no sinal gerado por esse transdutor, é correto usar um circuito

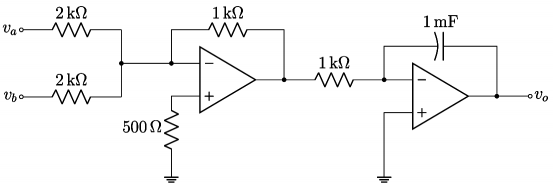

A figura 1 mostra um circuito com dois amplificadores operacionais.

Figura 1 - Circuito

Supondo que ambos os amplificadores operacionais são alimentados por tensão simétrica ±15 V e que as entradas v_a e v_b são limitadas a ±5 V no circuito acima, a expressão que relaciona a saída às entradas é:

Os amplificadores operacionais são comumente empregados na construção de filtros ativos, utilizando-se componentes passivos tais como resistores e capacitores.

Fonte: Arquivo da Banca Elaboradora.

O circuito apresentado na figura representa corretamente um filtro

Se a tensão de entrada V_in for maior que V_R, então a tensão de saída V_out será igual a +V.

Circuitos comparadores sempre utilizam amplificadores operacionais em malha-fechada.

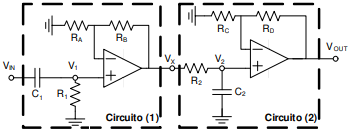

Analise a figura a seguir.

A respeito da figura, analise as afirmativas a seguir.

I. O Circuito (1) é um circuito passa baixa e o Circuito (2) um passa alta.

II. O amplificador operacional do Circuito (1) está na configuração de amplificador não-inversor, amplificando o sinal V₁ em 1+R_B/R_A.

III. O capacitor C₂ é um circuito aberto para baixas frequências e um curto-circuito para altas frequências.

Está correto o que se apresenta em

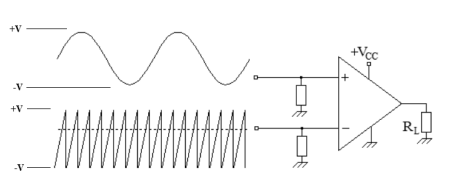

Considere o circuito abaixo e os sinais aplicados nas respectivas entradas.

O circuito em questão executa a função de um comparador com resistores de entrada de mesmo valor. O sinal desenvolvido na carga (saída do amplificador operacional) é

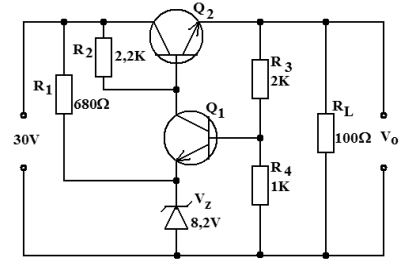

Para o circuito abaixo, calcule a tensão de saída (V_O) e indique a alternativa correta. Dado: V_BE=0,7V.

Espera-se uma inversão de fase entre a entrada e a saída.
