Questões de Concurso sobre Circuitos com Amplificadores e com conversores de dados

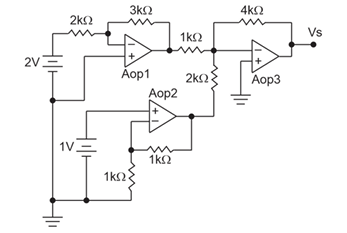

Considerando os amplificadores operacionais sendo ideais operando em regiões lineares e alimentados por fontes simétricas avalie o circuito a seguir:

De acordo com o circuito acima a tens de saída Vs é de

A figura abaixo ilustra parte do circuito de uma fonte chaveada de baixa potência com amplificadores operacionais.

Nesse circuito, o bloco funcional incógnita (?) é:

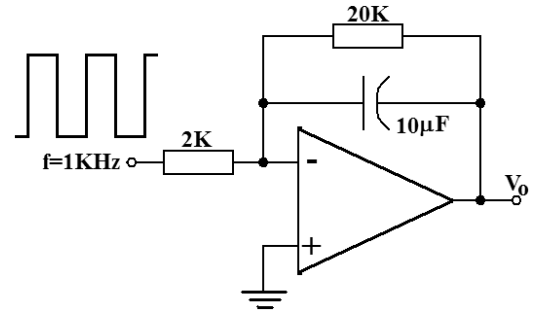

Analise o circuito a seguir e indique a alternativa que representa a forma de onda de saída.

Considerando o circuito abaixo, calcule o valor de VO e indique a alternativa correta.

Dado: R₁ = 3R₂.

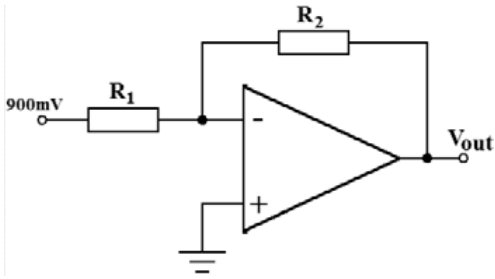

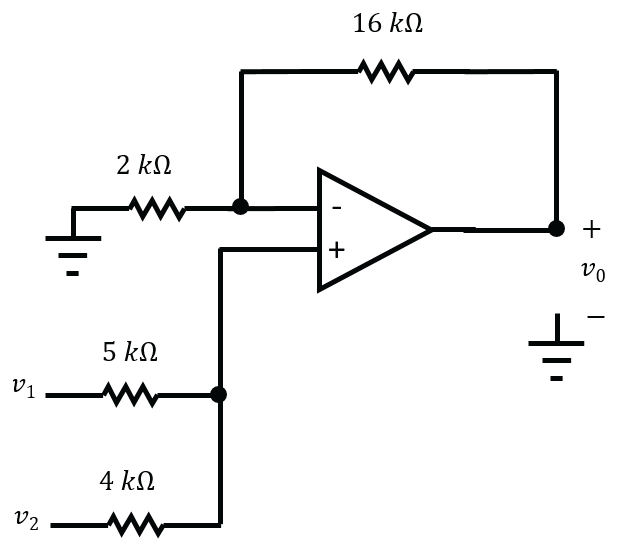

A figura a seguir apresenta um circuito com amplificador operacional ideal, resistores, tensões de entrada v₁ e v₂ e tensão de saída v₀.

A tensão de saída v₀ é expressa por

Se R₂ = 2R₁, as configurações passa-baixa e passa-alta do filtro em questão têm a mesma frequência de corte.

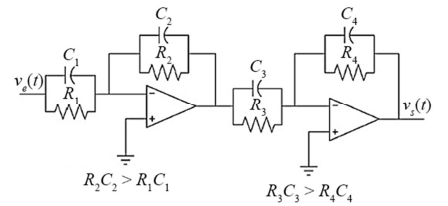

Se os dispositivos A, B e C forem respectivamente uma resistência, uma chave aberta e um capacitor, tem-se um circuito integrador.

Retirando-se o capacitor da realimentação e o conectando em série com a resistência R1, o circuito torna-se um filtro passa-alta.

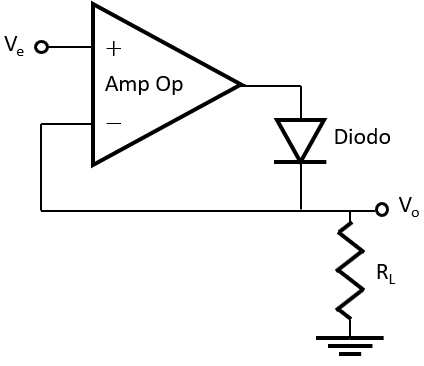

O circuito a seguir possui um amplificador operacional ideal (Amp Op) e um diodo ideal que exibe uma queda de tensão igual a 0,7V quando está na região de polarização direta.

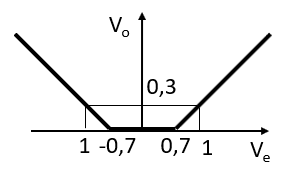

A curva que melhor representa a relação entre a tensão de entrada V_e e a tensão de saída V_o do circuito é:

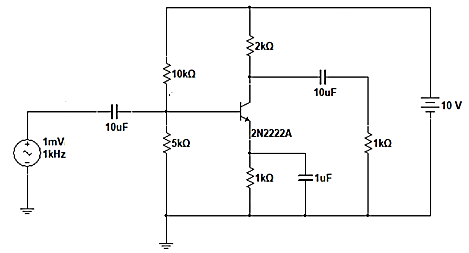

Para o circuito amplificador da Imagem 04 abaixo, determine a impedância de entrada vista pela fonte geradora de sinal. Considere para análise a primeira aproximação CC. O β do transistor é 100 e o V_be = 0,7V.

Imagem 04

Observe a figura a seguir.

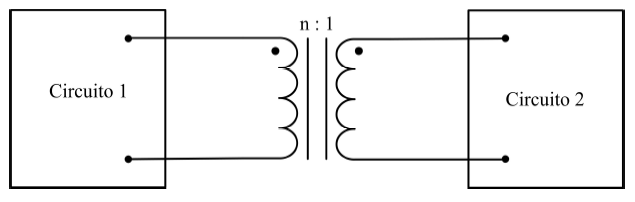

O circuito 1 é um amplificador cujo estágio de saída deve ser conectado ao circuito 2, por meio do transformador monofásico ideal. A impedância do circuito 2 é de 12 $\Omega$ e o amplificador necessita de uma impedância de carga de 4,8 k$\Omega$.

Qual é a relação de espiras do transformador ideal para as condições apresentadas?

Analise a figura a seguir.

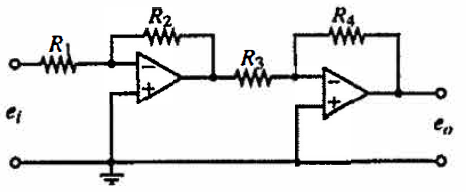

Determine qual é o ganho do circuito com amplificadores operacionais acima e assinale a opção correta.

Uma função de transferência foi extraída de um amplificador fonte comum, a qual, apresentada a seguir, indica a relação entre a tensão de saída V_o e a tensão de entrada V_i.

$\frac{V_o}{Vi}=-38\left(\frac{s}{s+80\pi }\right)\left(\frac{s+14\pi }{s+100\pi }\right)\left(\frac{s}{s+60\pi }\right)$

A frequência de corte inferior do amplificador é igual a, aproximadamente,

Acima da frequência de corte, o filtro em tela possui uma atenuação de 20 dB por década.

Um amplificador operacional real possui impedância de saída não nula, em comparação com os amplificadores operacionais ideais, como única diferença perceptível em seu funcionamento.

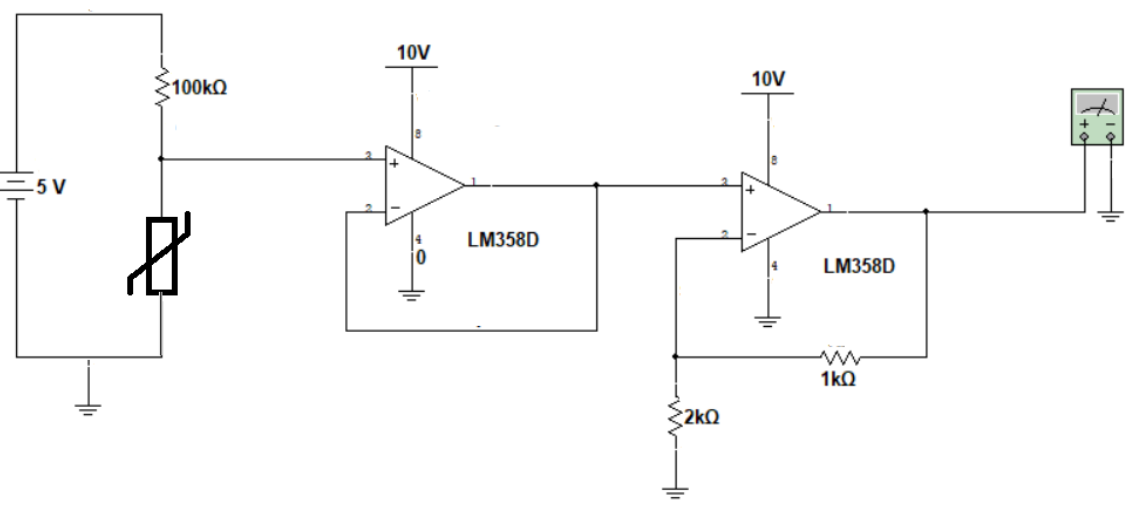

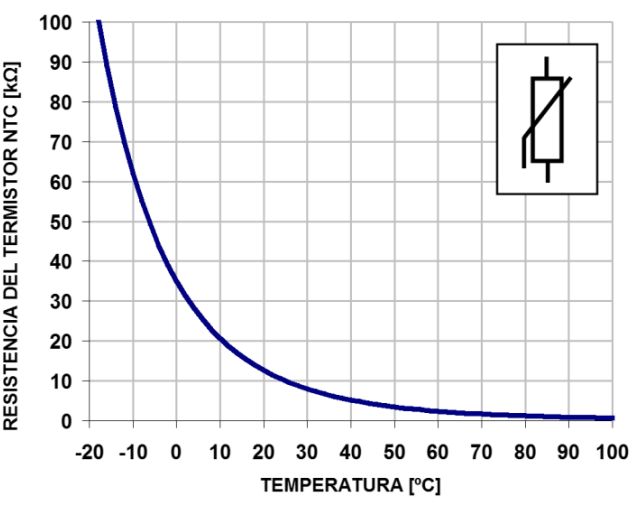

Baseado no circuito apresentado na imagem abaixo e na curva do NTC, determine a tensão de saída sabendo que o NTC está em um ponto a 0ºC.

Uma análise matemática do circuito esquematizado na figura abaixo revela o valor crítico de 1,586 para o ganho de malha fechada.

Para valores de ganho inferiores a esse valor crítico, verifica-se que a resposta apresenta:

O ganho de tensão do Canal A, em malha fechada, é igual a ₋10.

-

O circuito precedente representa um

O circuito abaixo é um filtro ativo _______. Indique a alternativa que preenche a lacuna corretamente.
