Questões de Concurso sobre Circuitos com Amplificadores e com conversores de dados

O circuito da figura utiliza uma placa de prototipagem rápida da Arduino®, modelo UNO. O terminal digital 9 desta placa é uma saída PWM e está conectada a um resistor de R = 220Ω em série com o terminal anódico do LED. O terminal catódico do LED está conectado ao terminal GND (terra). O código apresentado na figura foi carregado no microcontrolador da placa.

Fonte: https://www.tinkercad.com

NUSSEY, John. Arduino para leigos. Rio de Janeiro: Alta Books, 2019.

Analise este sistema composto por esta montagem e programação e assinale a afirmação INCORRETA.

Observe o circuito abaixo.

Para o circuito amplificador apresentado acima, qual é o valor do ganho na saída, em módulo, usando dB?

Dado: R_f = 100R₁.

Analise o circuito da Figura 2 abaixo e determine a sua saída Vout. Considere: Vin=100 mVp (tensão de Pico), senoidal de 1 kHz.

Figura 2

Deseja-se realizar o condicionamento de um sinal de medição de uma planta industrial com vistas a prepará-lo para sua utilização em um sistema de processamento de dados. Esse processo pode envolver diversas etapas, tais como amplificação, filtragem, linearização, isolamento e conversão de sinais.

A respeito do condicionamento de sinais, analise os itens a seguir:

I. O aumento do ganho empregado em um amplificador perfeitamente linear reduz a largura de banda do sinal oriundo da medição.

II. Devido a presença de componentes de baixa frequência o ideal é o emprego de um filtro passa alta antes da amostragem A/D para mitigar o aliasing.

III. Os circuitos de condicionamento de sinal podem incluir circuitos de proteção que evitam danos ao sensor ou ao equipamento no caso de sobrecarga ou em condições adversas.

Está correto o que se afirma em

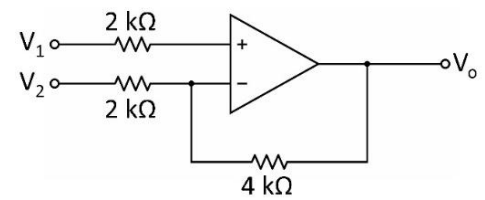

Considerando o circuito com amplificador operacional indicado na figura a seguir, assinale a alternativa que representa a razão da tensão de saída e a tensão de entrada ( $\frac{Vo}{V_1}$ ).

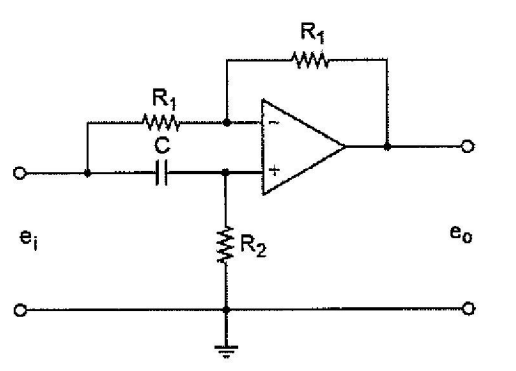

Considere o circuito abaixo, que contém um amplificador operacional ideal.

Assinale a opção que apresenta a função de transferência H(s) = E_o(s)/E$i$(s).

Dados:

R₁ = 10 k$\Omega$;

R₂ = 100 k$\Omega$,e

C = 100 $\mu$F.

Em conversores chaveados, o diodo de roda livre, ou freewheeling, devidamente inserido, tem a função de evitar picos de tensão no circuito quando se tenta forçar uma súbita anulação de corrente em cargas que tenham componentes de natureza indutiva.

No processo de design de um amplificador operacional CMOS, a seleção do tamanho dos dispositivos MOSFET e das correntes de polarização tem influência direta em parâmetros tais como ganho, CMRR, dissipação de potência, ruído e taxa de variação (slew rate). Esse processo é iterativo e requer ajustes baseados em simulações, em que aumentar o tamanho dos MOSFETs (aumentando W) com uma menor V${}_{GS}$ (tensão entre porta e fonte) pode melhorar o emparelhamento, aumentar o ganho e reduzir o ruído, porém, podendo resultar em uma área de layout maior e potencialmente em menor velocidade de operação.

Considere o circuito abaixo:

Considerando o modelo ideal para o amplificador operacional, a tensão V_O é expressa por

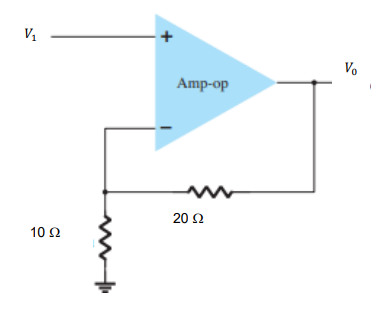

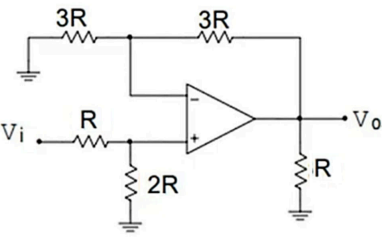

A figura a seguir mostra um circuito de um amplificador operacional. O ganho V₀ / V_i é:

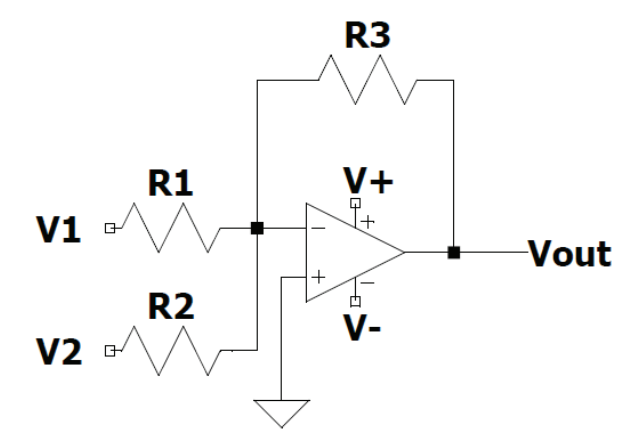

O circuito da figura a seguir possui um amplificador operacional com suas entradas V+ e V- conectados a uma fonte simétrica (a fonte não está representada na Figura), duas entradas de tensão V1 e V2, três resistores R1, R2 e R3, e uma saída Vout.

Assinale a opção que apresenta a afirmação CORRETA sobre este circuito.

O ganho de corrente do sistema pode ser obtido pela relação $\frac{I_2}{V_1}$ , uma vez que é necessário levar em conta 1 os parâmetros de corrente elétrica e tensão.

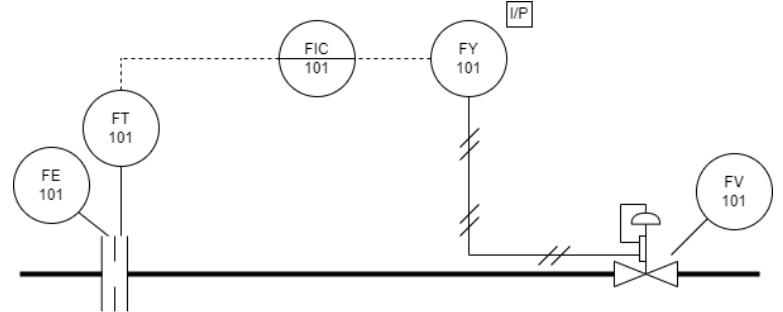

Com relação ao diagrama de instrumentação para controle de fluxo mostrado na figura abaixo, assinale V para a afirmativa verdadeira e F para a falsa.

( ) O elemento final de controle de fluxo é acionado de forma pneumática e possui um posicionador.

( ) O controlador de fluxo está montado em um painel local, acessível ao operador.

( ) Toda comunicação entre transmissor, controlador e conversor é por meio de rede ethernet em protocolo Fieldbus.

( ) A principal função do conversor FY-101 é permitir controlar a porcentagem de abertura da válvula, invés de apenas se a válvula está aberta ou fechada.

As afirmativas são, respectivamente,

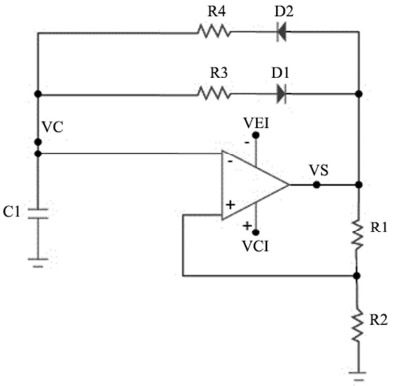

Com base no circuito precedente, que usa um amplificador operacional, julgue os próximos itens.

I Se R3 e R4 tiverem valores de resistividade diferentes, a amplitude no semiperíodo positivo será diferente da amplitude no ciclo negativo.

II Quando V+ é maior que V-, o capacitor entra no modo de carregamento.

III O circuito é um tipo de oscilador de realimentação positiva.

Assinale a opção correta.

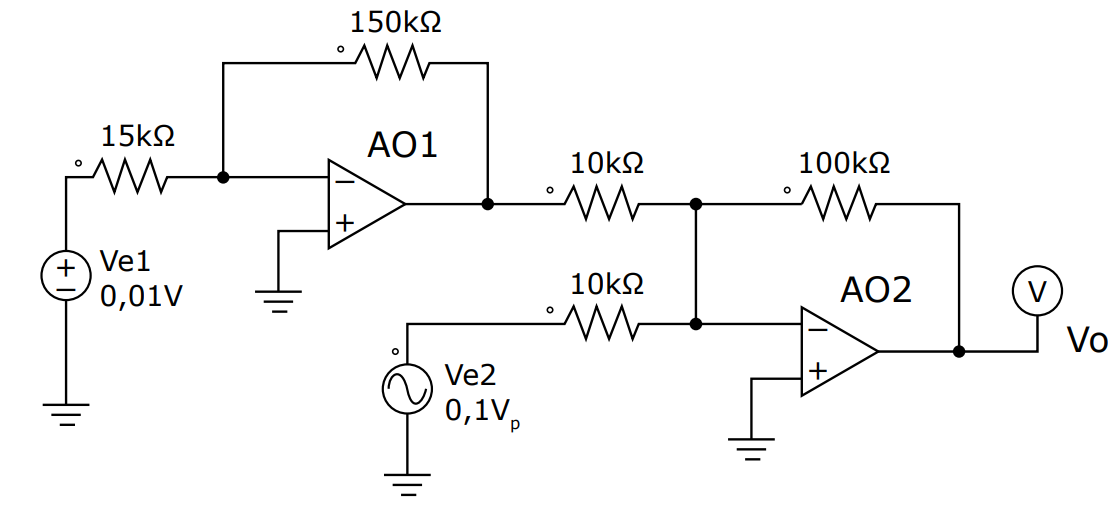

Observe o circuito ilustrado na figura.

Considerando os amplificadores operacionais alimentados em Vs = ±10V, é correto afirmar que

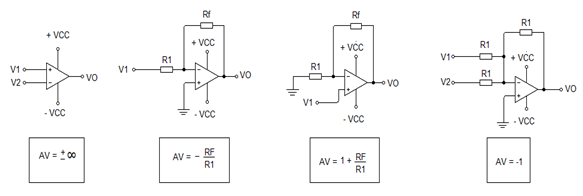

Quanto aos amplificadores operacionais, abaixo são apresentados 04 circuitos usados como aplicações básicas destes importantes circuitos integrados. Os nomes corretos de cada circuito, na sequencia apresentada é mostrada na letra:

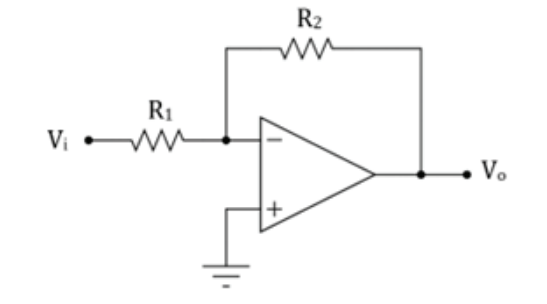

Considere um amplificador operacional ideal conectado conforme figura abaixo.

Analise as afirmações a seguir:

I. Se as resistências de R1 e R2 forem iguais a zero, o amplificador apresentará um ganho unitário se comportando como um seguidor de tensão.

II. Se R1 e R2 forem resistores, com o valor da resistência de R2 correspondendo ao dobro de R1, o circuito se comportará como um amplificador inversor com ganho -2.

III. Se R2 for substituído por um capacitor, teremos o circuito básico de um integrador.

Está(ão) correta(s) a(s) afirmativa(s)

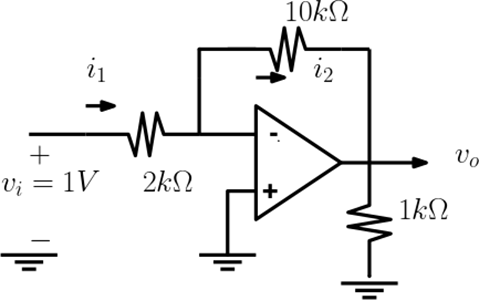

Para o circuito abaixo, os valores de 𝑖₁, 𝑖₂ e do ganho tensão $\left(A_v=\frac{v_o}{v_i}\right)$, são respectivamente:

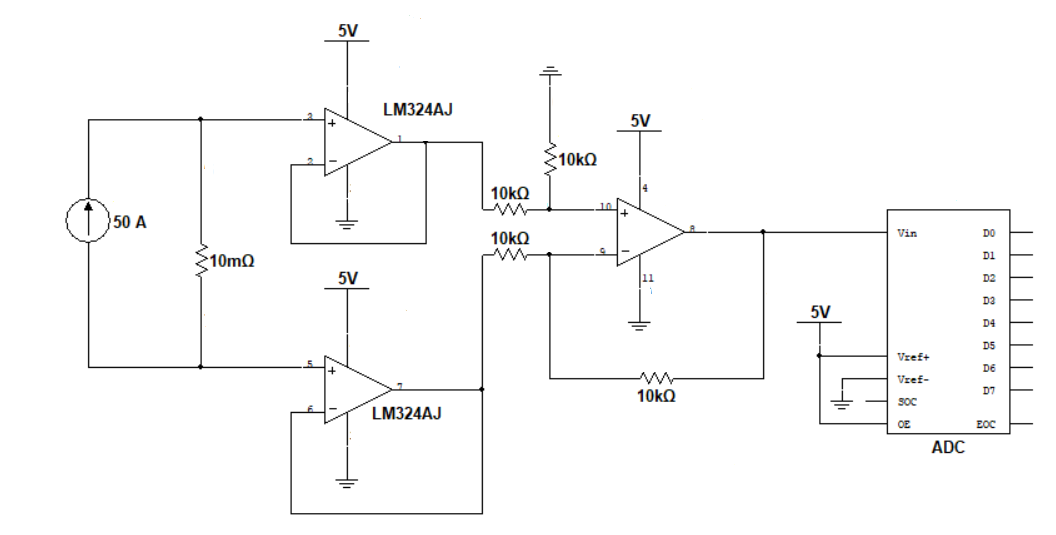

Para o circuito a seguir, determine a leitura do conversor analógico/digital sabendo que os amplificadores operacionais estão com o offset ajustados e que a frequência de amostragem está adequada para a leitura do sinal e assinale a alternativa correta.

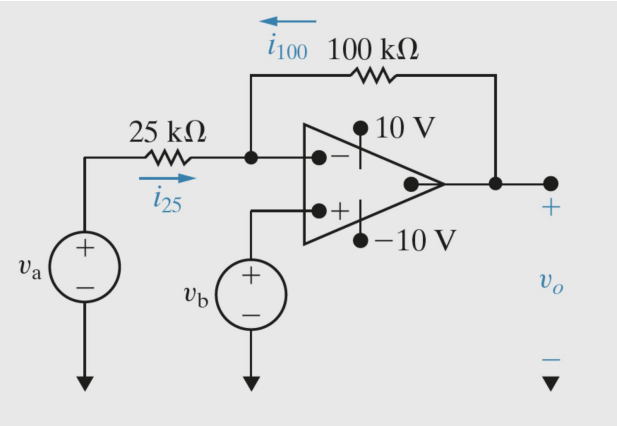

Considerando o circuito com amplificador operacional apresentado a seguir, calcule a tensão 𝑣₀ na saída para a condição de 𝑣_𝑎 = 1 𝑉 e 𝑣_𝑏 = 0 𝑉.
