Questões de Concurso sobre Circuitos com Amplificadores e com conversores de dados

O circuito da Figura representa um filtro passa baixa de primeira ordem não inversor que faz parte de um sistema de controle. O ganho de tensão (𝐴_𝑣) e frequência de corte 𝑓_𝑐 deste circuito são dadas respectivamente por,

Figura: Filtro ativo.

O estágio amplificador mostrado na figura abaixo usa um transistor operando com $\beta$ = 100 e Vbe = 0,7 V.

Fonte: Banca Examinadora, 2023.

Considerando as informações e estágio amplificador da figura acima, o valor da corrente de coletor em estado quiescente é:

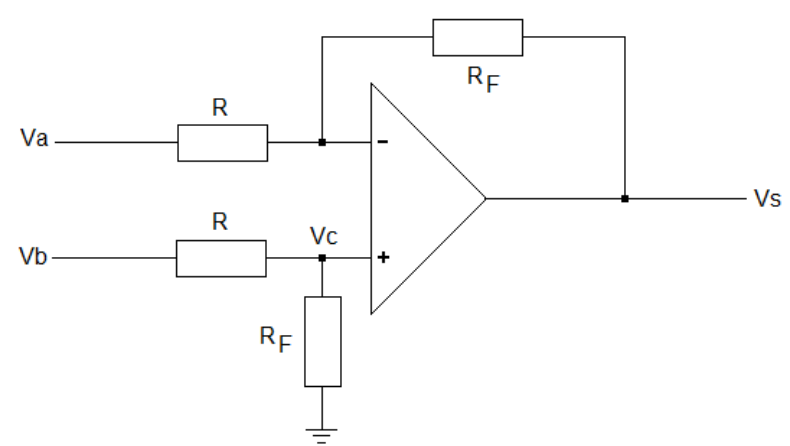

O circuito abaixo usa um amplificador operacional ideal, onde R_F = 2R.

Fonte: Banca Examinadora, 2023.

Com base nas informações e no circuito da figura acima, sendo Va = 8 V e Vb = 9 V, as amplitudes do sinal de saída Vs e do sinal em Vc são, respectivamente

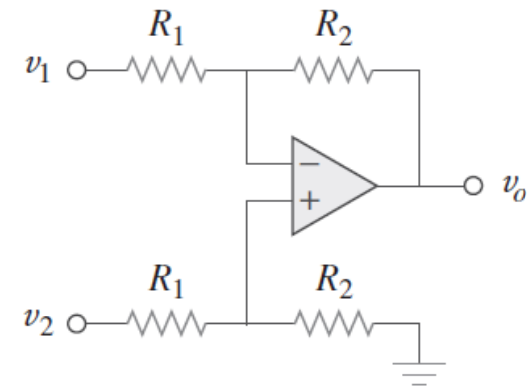

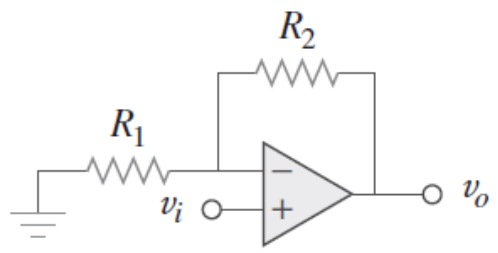

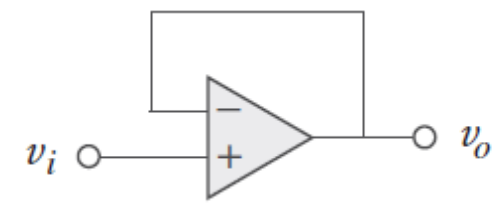

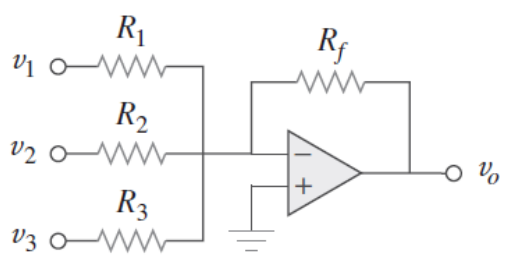

Relacione a Coluna 1 à Coluna 2, associando os circuitos com amplificadores operacionais ao respectivo tipo.

Coluna 1

1.

2.

3.

4.

5.

Coluna 2

( ) Amplificador diferencial.

( ) Seguidor de tensão.

( ) Amplificador inversor.

( ) Somador.

( ) Amplificador não inversor.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

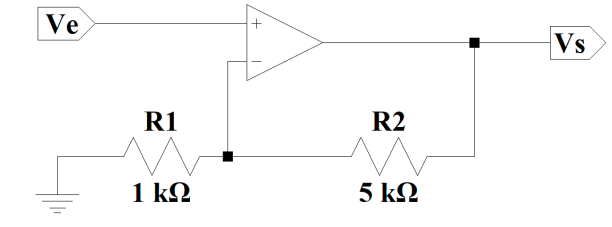

Um amplificador operacional é configurado conforme a figura a seguir:

Qual função do amplificador operacional está representada e qual será o fator de multiplicação a ser aplicado à tensão de entrada para a obtenção da tensão de saída?

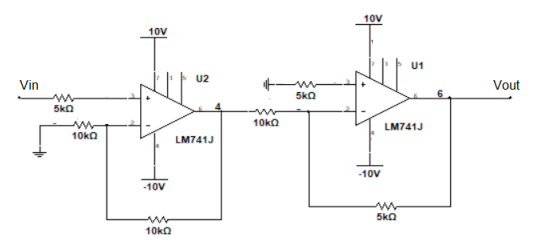

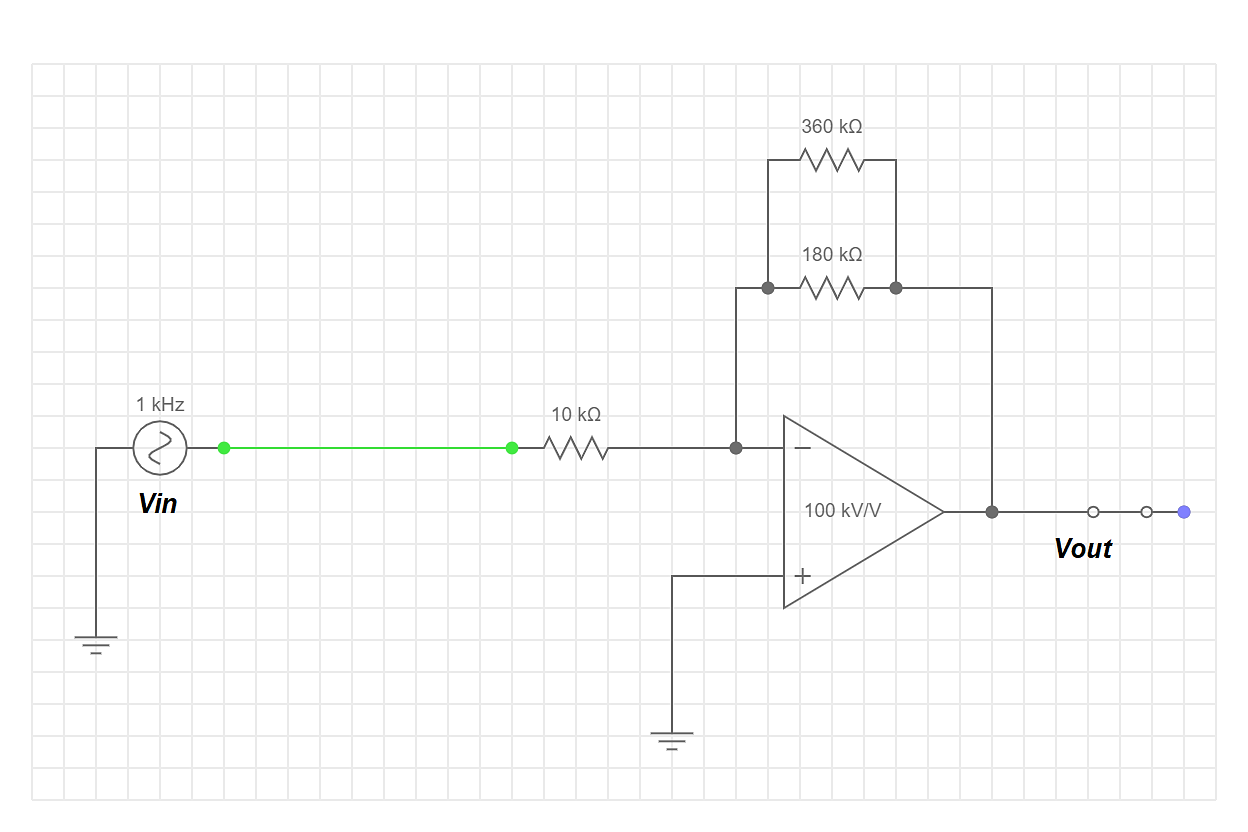

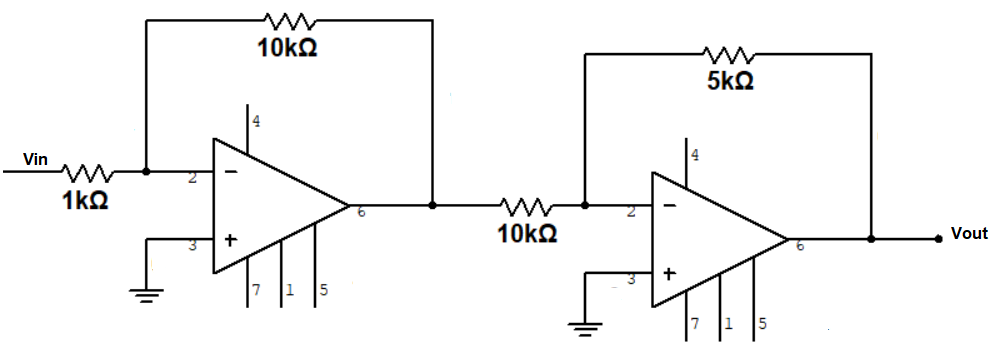

Para o circuito com AMPOP apresentado na imagem a seguir, determine o valor de Vout em relação ao sinal de entrada Vin.

No projeto de um sistema de áudio, necessita-se de um pré-amplificador de sinal na configuração Emissor Comum.

Entre os diagramas esquemáticos apresentados a seguir, qual representa um amplificador na configuração desejada para o projeto em questão?

Um circuito utilizando amplificador operacional possui ganho constante, sendo que a saída é obtida multiplicando-se a entrada por este ganho. Este circuito amplificador apresenta ótima estabilidade em frequência. A entrada de tensão se dá pelo terminal negativo.

Essa definição caracteriza o amplificado operacional operando como

Para o circuito da Figura 5 a seguir, determine o ganho em dB, sabendo que log 2 = 0,301, log 3 = 0,477 e log 5 = 0,699. Considere o valor arredondado sem casas decimais e que os AMPOP estão devidamente alimentados.

Figura 5

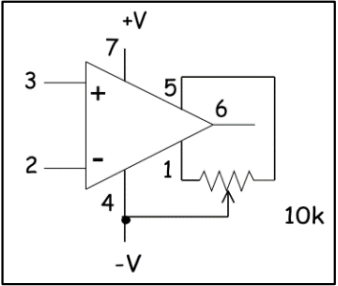

Observe o potenciômetro de 10 kohms ligado nos pinos 1 e 5 de um amplificador operacional. Este ajuste é uma operação muito comum em equipamentos médico-hospitalares:

O nome no ajuste e o motivo deste ajuste são:

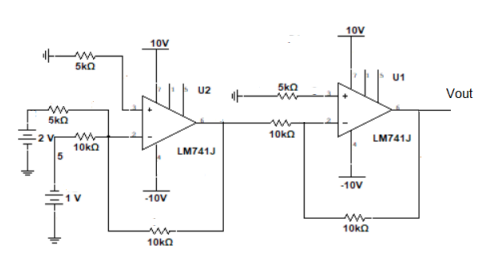

Determine a tensão de saída Vout para o circuito com AMPOP apresentado na imagem a seguir:

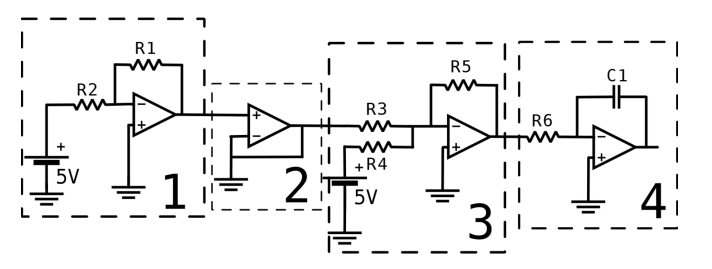

Dado o circuito abaixo, marque a opção que apresenta a identificação CORRETA dos tipos de montagens com os amplificadores operacionais.

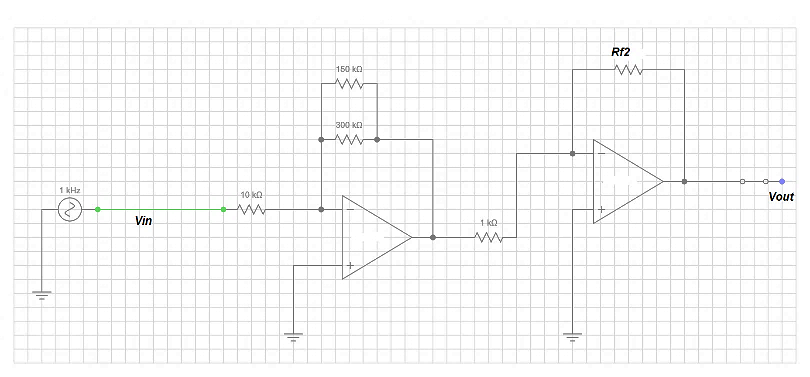

Observe a Figura 9 abaixo e determine o valor de Rf2 para que o ganho do circuito seja de 30dB.

Figura 9

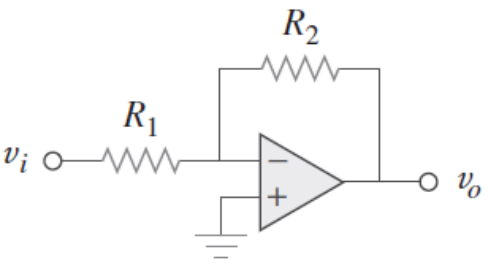

Os amplificadores operacionais são componentes da eletrônica analógica que são extremamente versáteis, e a depender de sua configuração, podem atuar como amplificadores de sinais, amplificador de pequenos sinais para instrumentação, filtros ativos etc. O circuito abaixo apresenta uma configuração simples com amplificador operacional.

Trata-se de um circuito

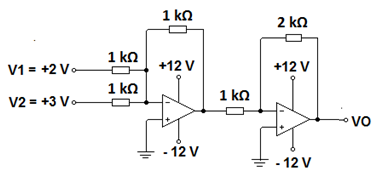

Abaixo é apresentado um circuito utilizando amplificadores operacionais para se fazer uma sequência de operações matemáticas com sinais (contínuos) aplicados nas entradas V1 e V2. O valor correto da tensão na saída VO, em relação ao terra do circuito, é mostrado na letra:

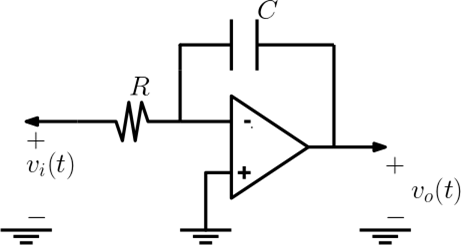

Considere o circuito abaixo, e assuma que o amplificador operacional é ideal.

Podemos afirmar que o módulo e a fase da função de transferência deste circuito são, respectivamente:

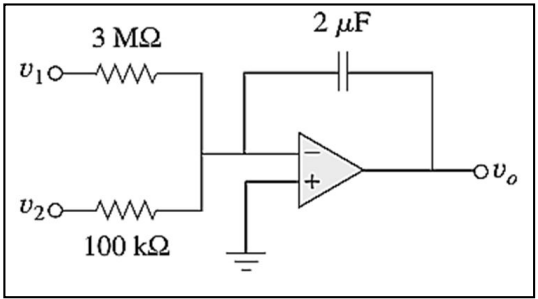

O valor de vo(t) quando v1 = 10cos(2t) mV e v2 = 0,5t mV é de, aproximadamente:

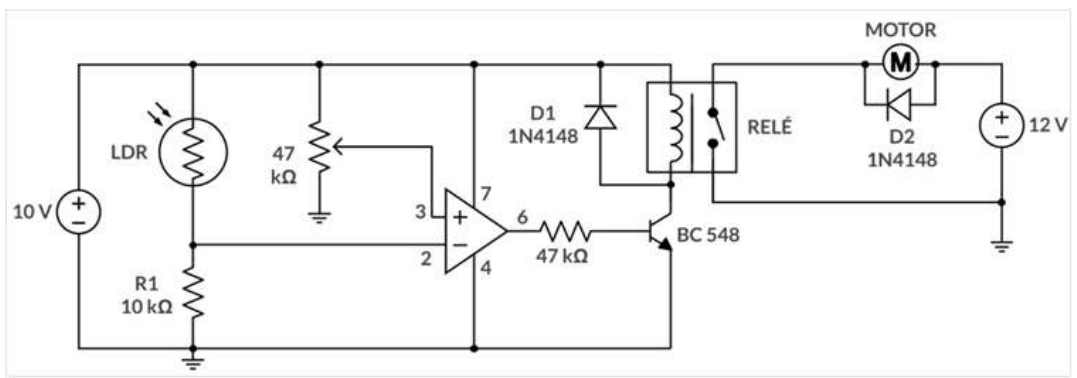

O diagrama apresentado na Figura 6 representa um subcircuito de um robô seguidor de luz. O potenciômetro é ajustado inicialmente de modo que, à luz ambiente, o motor está parado, mas em condição próxima de iniciar a rotação. O resistor dependente de luz utilizado tem sua resistência variando inversamente com a incidência de luz sobre ele. O amplificador operacional utilizado é o modelo 741. A chave do relé se fecha quando sua bobina está energizada.

Figura 6

Fonte: arquivo da banca

A partir do diagrama apresentado na Figura 6, é CORRETO o que se afirma em:

O diagrama esquemático da Figura a seguir representa o circuito de um amplificador diferencial, construído a partir de um amplificador operacional ideal. Esse circuito tem como objetivo amplificar a diferença entre as tensões entregues pelas fontes v_X e v_Y.

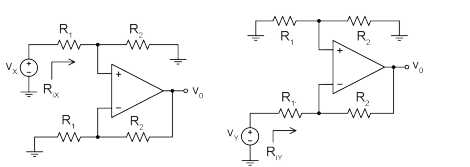

Cada uma das fontes de sinal v_X e v_Y enxerga uma resistência equivalente de entrada R_iX e R_iY, conforme indicado nas Figuras a seguir.

Para o amplificador diferencial em questão, as resistências equivalentes de entrada R_iX e R_iY, expressas em quilo-ohms (kW), são, respectivamente:

Sabendo que a tensão de entrada no circuito da Figura 8 é Vin = 1V (Vp) ou 2V (Vpp), a saída Vout será:

Figura 8
