O circuito da Figura representa um filtro passa baixa de primeira ordem não inversor qu...

Ano: 2023
Banca: Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional - IDECAN
Prova: IDECAN - SSP SE - Perito Criminal - Área Engenharia Elétrica - 2023

O circuito da Figura representa um filtro passa baixa de primeira ordem não inversor que faz parte de um sistema de controle. O ganho de tensão (𝐴𝑣) e frequência de corte 𝑓𝑐 deste circuito são dadas respectivamente por,

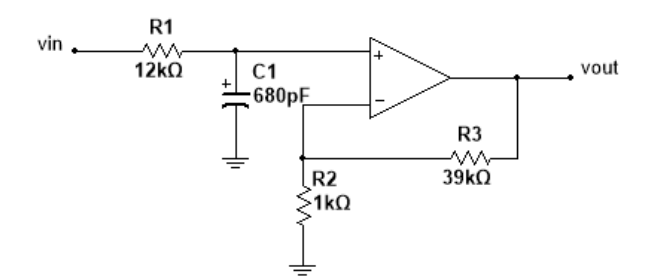

Figura: Filtro ativo.

A

𝐴𝑣 = 30 𝑒 𝑓𝑐 = 15,5 𝑘𝐻𝑧.

B

𝐴𝑣 = 30 𝑒 𝑓𝑐 = 17,5 𝑘𝐻𝑧.

C

𝐴𝑣 = 40 𝑒 𝑓𝑐 = 19,5 𝑘𝐻𝑧.

D

𝐴𝑣 = 40 𝑒 𝑓𝑐 = 21,5 𝑘𝐻𝑧

E

𝐴𝑣 = 40 𝑒 𝑓𝑐 = 23,5 𝑘𝐻𝑧
