Em sistemas pneumáticos industriais, a unidade FRL (filtro, regulador, lubrificador) prepara o ar comprimido. Sobre as funcionalidades de unidade FRL, assinale V, se verdadeiras, ou F, se falsas.


( ) Realiza filtragem, removendo impurezas e separando umidade.

( ) Regula pressão para adequar à aplicação.

( ) Inclui lubrificação conforme circuito/componentes.

( ) Preserva componentes, reduz contaminantes e aumenta vida útil.


A ordem correta de preenchimento dos parênteses, de cima para baixo, é:


A

V – V – V – V.


B

V – V – F – F.


C

F – V – F – F.


D

V – F – V – F.


E

F – F – F – V.

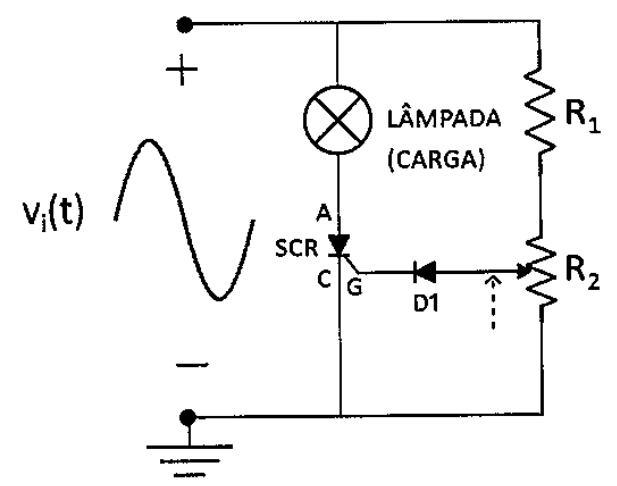

Examine o circuito representado abaixo.


Imagem associada para resolução da questão


O circuito com um Retificador Controlado por Silício (SCR) representado acima é utilizado no controle da potência dissipada na lâmpada. A tensão de entrada vi(t) é uma tensão da rede elétrica considerada senoidal. A resistência R1 é um limitador de corrente. R2 é um resistor variável e ajusta o disparo do SCR. Já o diodo D1 evita que uma tensão negativa seja aplicada no terminal "G" do SCR. Assim, é correto afirmar que, quando o terminal móvel de R₂ é movido para cima (como indicado no circuito), obtém-se:


A

uma redução da tensão positiva aplicada no terminal "G" do SCR.


B

uma redução do brilho da lâmpada.


C

o disparo do SCR em um ângulo de fase cada vez menor.


D

o disparo do SCR em um ângulo de fase cada vez maior.


E

um aumento na potência média no SCR.

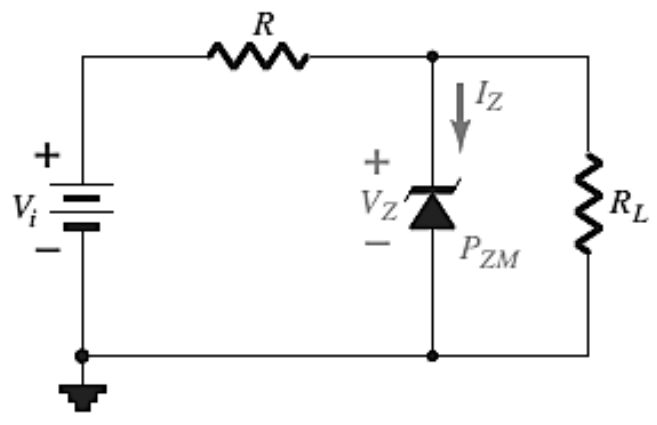

Observe a imagem a seguir.


Imagem associada para resolução da questão


Figura 1. Circuito regulador de tensão com diodo Zener. Fonte: BOYLESTAD, R. L., NASHELSKY, L. Dispositivos eletrônicos e teoria de circuitos. Editora Prentice-Hall do Brasil. 2004.


Os diodos são componentes importantes em sistemas e equipamentos eletrônicos, sendo considerados a base da eletrônica. Considere o circuito regulador de tensão com diodo Zener na Figura 1, com os seguintes parâmetros: resistência de carga 𝑅𝐿 = 2 𝑘Ω, resistência-série da fonte 𝑅 = 1 𝑘Ω, tensão Zener 𝑉𝑍 = 10 𝑉 e potência máxima do diodo Zener 𝑃𝑍M = 40 𝑚W. Quais são, respectivamente, os valores máximo e mínimo de tensão na fonte 𝑉𝑖 que mantêm o funcionamento adequado desse circuito?


A

11 V e 15 V.


B

13 V e 18 V.


C

15 V e 19 V.


D

16 V e 21 V.

Em um MOSFET Canal N de depleção em operação, para que a corrente entre Dreno e Fonte seja zero, é sempre necessário que a tensão entre:


A

Dreno e Fonte seja diferente de zero


B

Gate e Fonte seja diferente de zero


C

Gate e Fonte seja de um valor limite menor que zero


D

Gate e Dreno seja de um valor limite menor que zero

Considere uma fonte discreta sem memória que emite 5 símbolos (S0, S1, S2, S3 e S4) com as probabilidades: respectivamente.


Assinale a opção INCORRETA.


A

A Entropia da fonte é 2 bits.


B

O emprego do algoritmo de Huffman resulta em um código com comprimento médio de 2 bits.


C

Se a fonte emitir 100 símbolos, serão empregados na média 300 bits caso a fonte seja codificada pelo algoritmo de Huffman.


D

Atribuição de um código fixo terá comprimento de 3 bits/símbolo na melhor codificação.


E

Uma possível atribuição de palavras resultante da aplicação do algoritmo de Huffman é 0, 110, 111, 100 e 101.

Uma das fases no planejamento de projetos eletroeletrônicos é a criação do projeto esquemático e, quando possível, a simulação desse projeto em software específico. Para simular um projeto de filtro ativo passabanda com amplificador operacional (AmpOp), é necessário incluir fontes de


A

corrente contínua, +𝑉𝐶𝐶 e -𝑉𝐶𝐶, sendo 𝑉𝐶𝐶 o módulo da tensão contínua para polarizar o AmpOp.


B

corrente alternada, +𝑉𝐴𝐶 e -𝑉𝐴𝐶, sendo 𝑉𝐴𝐶 o módulo da tensão alternada para polarizar o Amp


C

corrente contínua, +𝑉𝐶𝐶 e -𝑉𝐶𝐶, sendo 𝑉𝐶𝐶 o módulo da tensão contínua para polarizar o AmpOp e de corrente alternada 𝑉𝐴𝐶, sendo que 𝑉𝐴𝐶 = 𝐴cos(𝜔t + 𝜑) , podendo variar 𝐴, 𝜔 e 𝜑.


D

corrente contínua, +𝑉𝐶𝐶 e -𝑉𝐶𝐶, sendo 𝑉𝐶𝐶 o módulo da tensão contínua para polarizar o AmpOp e de corrente alternada 𝑉𝐴𝐶, sendo que 𝑉𝐴𝐶 = 𝐴sen(𝑡 + 𝜑) , podendo variar 𝐴 e 𝜑.

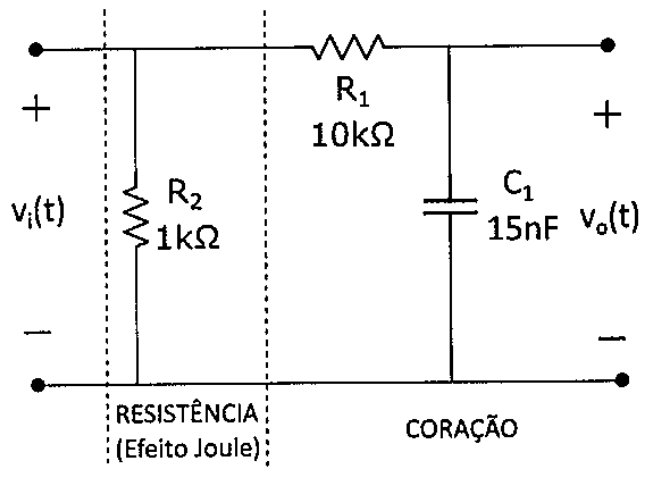

Examine o circuito representado abaixo.


Imagem associada para resolução da questão


O risco de ocorrer fibrilação cardíaca após um choque elétrico atravessando a região torácica pode ser mensurado utilizando o modelo simplificado do corpo humano esquematizado acima. Enquanto o efeito joule depende da magnitude da corrente na resistência R2, é conhecendo a amplitude da tensão vo(t) que podemos calcular o risco de fibrilação: quanto maior seu valor maior esse risco. Como essa amplitude depende das características do filtro de primeira ordem formado por R1 e C1, é correto afirmar que o risco de fibrilação é maior em frequências:


A

aproximadamente iguais à frequência de corte desse filtro.


B

maiores que 1KHz.


C

maiores que a frequência de corte desse filtro.


D

maiores que 1MHz.


E

menores que a frequência de corte desse filtro.

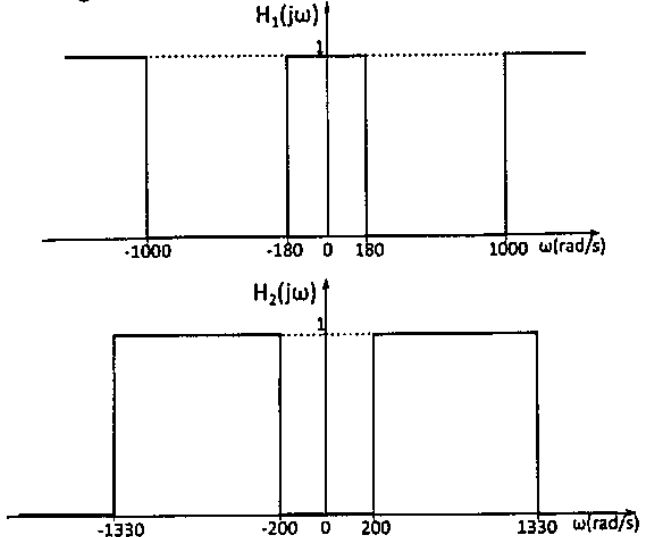

Examine os gráficos abaixo.


Imagem associada para resolução da questão


Considere que dois filtros ideais, 1 e 2, possuem respostas em frequência descritas pelas funções H1(jω) e H2(ω), respectivamente, como mostrado nos gráficos apresentados acima. As duas opções de conexão em cascata desses filtros, a saber, 1→2 (entrada no filtro 1 e saída no filtro 2) e 2→1, foram comparadas quanto à largura da banda de passagem em cada configuração. Considerando apenas as frequências positivas, em relação à opção 1→2 a opção 2→1 (entrada no filtro 2 e saída no filtro 1) apresentou um valor:


A

20 rad/s maior.


B

330 rad/s maior.


C

igual.


D

20 rad/s menor.


E

350 rad/s menor.

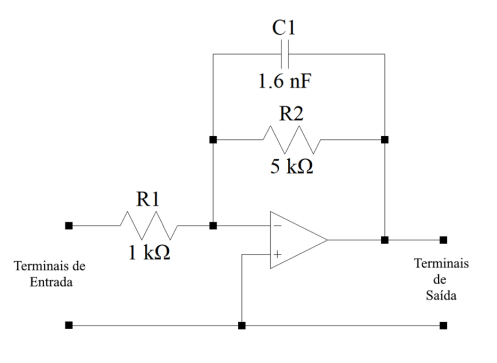

O circuito a seguir é composto por um dispositivo ativo, o amplificador operacional com alimentação simétrica (suprimida na imagem) e os elementos passivos, nomeadamente resistores e capacitor.


Imagem associada para resolução da questão

Fonte: FUNCERN, 2025.


Essa topologia representa um filtro


A

passa-alta, com frequência de corte em aproximadamente 20 kHz.


B

passa-baixa, com frequência de corte em aproximadamente 20 kHz.


C

passa-baixa, com frequência de corte em aproximadamente 100 kHz.


D

passa-alta, com frequência de corte em aproximadamente 100 kHz.

Uma característica das fontes chaveadas é


A

a utilização de conversores DC/DC em suas saídas.


B

a utilização de diodos, apenas.


C

a utilização de transformadores de entrada.


D

a operação em frequências mais baixas que as fontes lineares.


E

o fato de que não possuem retificador nem filtro.

A topologia Butterworth de filtros será projetada para possuir uma resposta em frequência aproximadamente plana na banda passante.


C

Certo


E

Errado

Filtros são elementos de circuitos elétricos que transmitem uma certa faixa (ou faixas) de frequências e rejeitam outras.


Analise as afirmativas seguintes sobre filtros:


I. O processo de filtragem melhora a razão sinal/ruído desde que o espectro de potência do sinal ocupe uma faixa de frequências diferente da faixa do ruído.

II. Um filtro analógico é uma rede elétrica que pode ser sintonizável, consistindo usualmente de resistores, indutores e capacitores sem incluir amplificadores operacionais.

III. Um filtro digital é usualmente um computador programado para processar valores amostrados de um sinal.

IV. Indutores não são usados em filtros baseados em amplificadores operacionais para evitar a possibilidade da geração de força contra-eletromotriz que possa danificar os amplificadores.


Estão corretas apenas as afirmativas


A

III e IV.


B

I e III.


C

II e IV.


D

I e II.

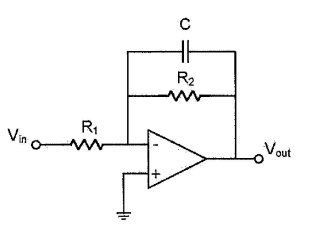

Analise a figura a seguir.


Imagem associada para resolução da questão


Um filtro ativo passa-baixa de primeira ordem é construído com um amplificador operacional ideal, como representado na figura acima. A entrada é aplicada ao terminal inversor por meio de um resistor R1=5kΩ. Um resistor R2=15kΩ está em paralelo com um capacitor C=0,1μF, ambos conectados entre a saída e a entrada inversora. O terminal não inversor está aterrado. Com base nessa configuração, determine, aproximadamente, a frequência de corte do filtro e assinale a opção correta.


A

64Hz


B

106Hz


C

128Hz


D

159Hz


E

256Hz

O processamento de sinais e imagens médicas desempenha um papel fundamental no diagnóstico e monitoramento de diversas condições de saúde. Métodos avançados permitem aprimorar a qualidade das imagens e extrair informações relevantes para análise clínica. Sobre esse tema, assinale a alternativa correta.


A

Técnicas de filtragem espacial podem ser utilizadas para realçar bordas e remover ruídos em imagens médicas, melhorando a nitidez e o contraste.


B

A compressão de imagens médicas não é recomendada, pois qualquer redução do tamanho do arquivo pode comprometer a precisão diagnóstica das informações contidas na imagem.


C

A transformada de Fourier é uma técnica inadequada para o processamento de sinais biomédicos, pois não permite a análise de variações espectrais em funções periódicas.


D

A segmentação de imagens médicas consiste apenas na conversão de imagens em escala de cinza, sem qualquer outro tipo de análise ou interpretação dos padrões contidos na imagem.


E

O processamento de imagens médicas é realizado exclusivamente por meio de hardware dedicado, sendo inviável a aplicação de algoritmos de reconstrução e segmentação em softwares convencionais.

Gerador de funções é um instrumento utilizado para gerar formas de onda de sinais elétricos, nas frequências desde alguns Hz até dezenas de MHz e para determinada amplitude de tensão, sendo utilizado em laboratórios como fonte de sinal para teste de aparelhos e equipamentos eletrônicos.


C

Certo


E

Errado

Um gerador de funções deve ser capaz de gerar sinais senoidais, triangulares, quadrados, dente-de-serra, com sweep (varredura), frequência variável, em diversas frequências e amplitudes. Normalmente, ele possui um frequencímetro acoplado e diversos botões de ajuste e seleção, além de conectores para saída do sinal.


C

Certo


E

Errado

Por razões de higiene, os filtros de primeiro estágio de filtragem não podem ser usados por mais de um ano, sendo admitido prazo de uso de até dois anos para os filtros do segundo estágio de filtragem.


C

Certo


E

Errado

O filtro analógico composto por um resistor e um capacitor em série e cuja tensão de saída corresponde à tensão do capacitor é o filtro


A

passa-faixa.


B

passa-alta.


C

passa-baixas.


D

de resposta ao impulso finita.


E

de resposta ao impulso infinita.
