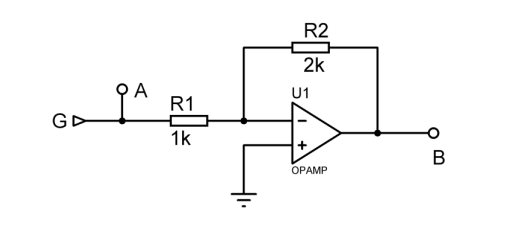

Considere que um osciloscópio foi utilizado para verificar o funcionamento do circuito a seguir.


Imagem associada para resolução da questão

Fonte: FUNCERN, 2025.


Considere ainda as seguintes informações:


● o gerador de sinal está localizado na entrada G do circuito e fornece um sinal senoidal com 1 V de tensão de pico e frequência de 1 kHz;

● a escala vertical dos dois canais do osciloscópio estão ajustados para 0,5 V/div;

● a medição de tensão do ponto A está representada por uma linha cheia; e

● a medição de tensão, no ponto B, está representada por uma linha tracejada.

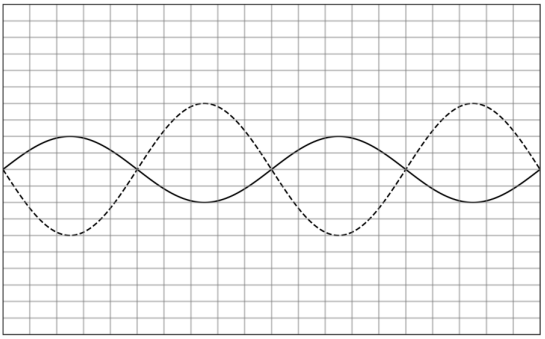

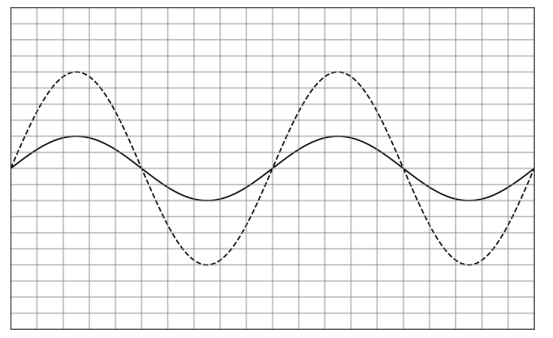

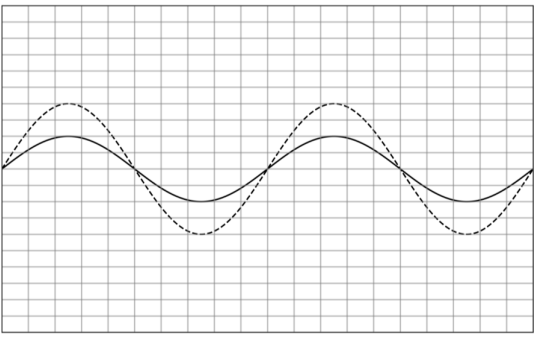

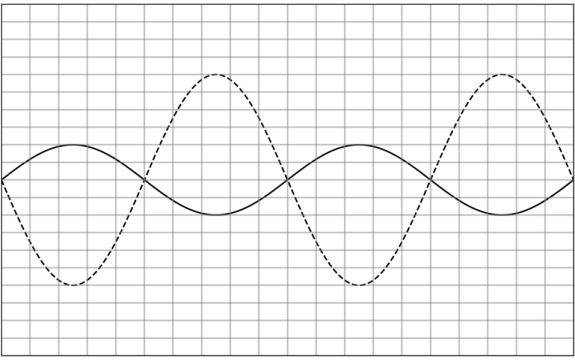

Com base nessas informações, a leitura correta do osciloscópio está representada na opção


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão

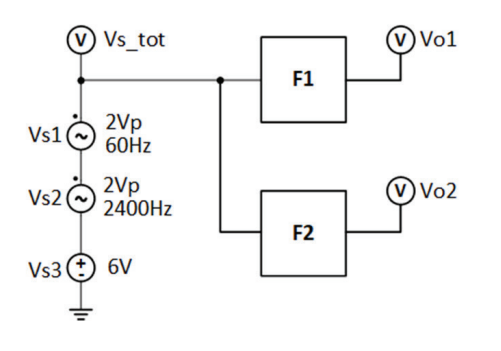

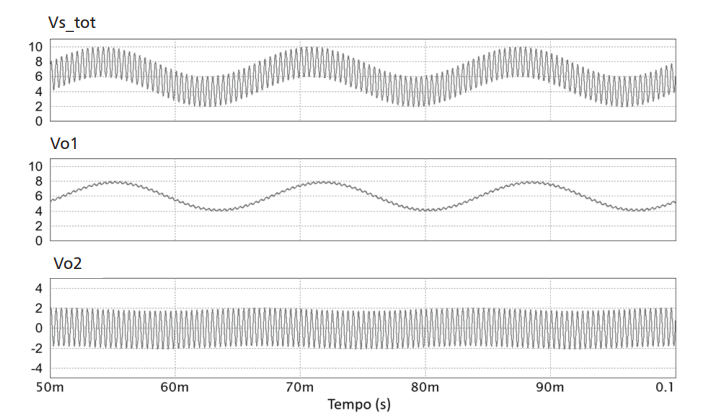

No circuito representado a seguir, duas fontes de tensão senoidais Vs1 e Vs2 e uma fonte c.c. Vs3 foram associadas. A tensão total Vs_tot foi aplicada a dois filtros passivos de primeira ordem, F1 e F2, e os resultados obtidos em regime permanente nas saídas Vo1 e Vo2 dos filtros estão indicados no gráfico abaixo.


Imagem associada para resolução da questão


Imagem associada para resolução da questão



Os filtros F1 e F2 são, respectivamente, do tipo:


A

passa baixas e passa altas.


B

passa baixas e rejeita faixa.


C

passa altas e passa baixas.


D

rejeita faixa e passa altas.


E

passa faixa e passa baixas.

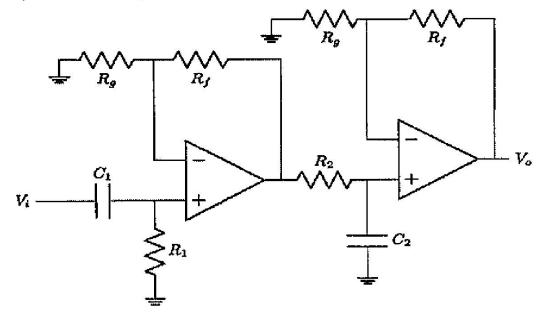

O circuito abaixo representa um filtro ativo com amplificadores operacionais ideais.


Imagem associada para resolução da questão


Dados:

R1 ​ =R2 ​ =20 kΩ;

C1 ​ =0,2 μF;

C2 ​ =0,001 μF; e

π≈3.


Com base nessas informações, assinale a opção que apresenta qual tipo de filtro e sua(s) respectiva(s) frequência(s) de corte.


A

Passa — alta; 50 kHz.


B

Passa — baixa; 250 Hz,


C

Passa — faixa; 41,67 Hz e 8,33 kHz.


D

Rejeita — faixa; 41,67 Hz e 8,33 kHz.


E

Passa — faixa; 250 Hz e 8,33 kHz.

A frequência de corte de um filtro passa-baixa de primeira ordem fundamentado em resistor e capacitor será o ponto de frequência em que a amplitude do sinal de saída é reduzida a 50% do seu valor na banda de passagem.


C

Certo


E

Errado

A associação de um resistor com um capacitor pode ser utilizada para formar tanto um filtro passa-baixa quanto um filtro passa-alta.


C

Certo


E

Errado

Considere que um filtro ativo passa-baixa de 1ª ordem com amplificador operacional tem resistência R = 10kΩ e capacitância C = 0,1 µF. Assinale a opção que apresenta o valor aproximado da frequência de corte deste filtro.


Dados: π = 3,14.


A

1 Hz


B

159 Hz


C

318 Hz


D

500 Hz


E

1000 Hz

Um engenheiro de eletrônica de radiofrequência (RF) precisa injetar um sinal senoidal de 10 megahertz, com uma amplitude de pico de 2 volts, em um circuito de teste com uma impedância de entrada de 50 ohms. O gerador de funções utilizado possui uma impedância de saída interna de 50 ohms, e o cabo de conexão também é de 50 ohms. Para garantir que o sinal no ponto de entrada do circuito de teste tenha as características corretas, no visor do gerador de funções, a amplitude


A

de pico deve ser ajustada para 4 V.


B

RMS deve ser ajustada para 2 V.


C

RMS deve ser ajustada para 4 V.


D

de pico deve ser ajustada para 2 V.


E

RMS deve ser ajustada para 8V.

A função de transferência de um filtro de Butterworth de ordem 2 e frequência de corte Ωo=1 rad/s é descrita por


A

𝑠2 +


B

1/(𝑠 2 + √2𝑠)


C

𝑠2 + √2𝑠 + 1


D

1/(𝑠2 + √2𝑠 + 1)


E

1/(√2𝑠 + 1)

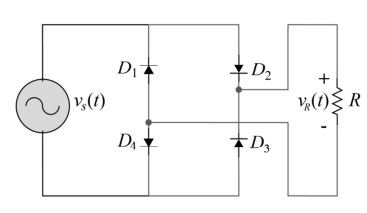

Imagem associada para resolução da questão

Tendo como referência o circuito anterior, no qual todos os diodos são ideais e a excitação é senoidal, com amplitude de 50 V e valor médio nulo, assinale a opção correta.



A

O sinal periódico observado na resistência de carga tem a mesma frequência do sinal de excitação senoidal.


B

Os diodos D1 e D3 conduzem corrente durante o semiciclo positivo da tensão de excitação.


C

A tensão média sobre o resistor de carga é nula.


D

A máxima tensão reversa a que um diodo do circuito é submetido é de 50 V.


E

A tensão vR(t) sobre o resistor é sempre negativa.

Na saída de um retificador de onda completa alimentado por um sinal senoidal de 60Hz foi inserido um capacitor de filtro e uma carga que consome corrente constante.


Imagem associada para resolução da questão


A forma de onda de tensão no capacitor (VCAP) e a corrente de saída do retificador (IRET) podem ser vistas na figura abaixo. Sobre esse circuito é correto afirmar que:


A

Se o valor da capacitância for diminuído, a ondulação da tensão no capacitor (tensão de ripple) irá diminuir e a duração dos pulsos de corrente irá aumentar.


B

Se o valor da capacitância for diminuído, a ondulação da tensão no capacitor (tensão de ripple) e a amplitude dos picos de corrente irão aumentar.


C

Se o valor da capacitância for aumentado, a duração e a amplitude dos pulsos de corrente irão aumentar.


D

Se o valor da capacitância for aumentado, a ondulação da tensão no capacitor (tensão de ripple) irá diminuir e a amplitude dos picos de corrente irá aumentar.


E

Se o valor da capacitância for aumentado, a ondulação da tensão no capacitor (tensão de ripple) irá diminuir e a duração dos picos de corrente irá aumentar.

Um engenheiro eletrônico deve projetar um filtro ativo para um estágio de condicionamento de sinal oriundo de um fotodetector com frequência de passagem central de 1 kHz, sabendo-se que há ruído existente sobre o sinal do sensor da ordem de 40 kHz. A respeito dos filtros ativos, é correto afirmar que


A

um filtro Butterworth de primeira ordem tem uma taxa de atenuação de 40 dB/década, enquanto um filtro Butterworth de segunda ordem tem uma taxa de atenuação de 20 dB/década.


B

a resposta do filtro Chebyshev é também denominada resposta plana, devido ao fato de que as curvas obtidas não possuem nenhum tipo de ondulação.


C

quanto menor for o fator de qualidade, mais estreita é a largura da faixa.


D

a largura de faixa de um filtro ativo é a habilidade que o circuito apresenta em distinguir, em um dado espectro de frequências, uma determinada frequência em relação às demais.


E

os filtros de Cauer apresentam ripples tanto na faixa de passagem quanto na faixa de corte.

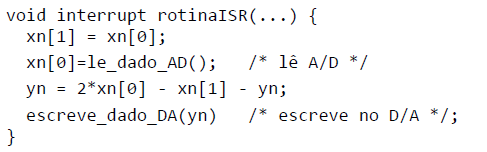

Com o auxílio de conversores A/D e D/A, um filtro digital é programado com o auxílio da sub-rotina de interrupção a seguir, que é invocada após cada aquisição de dado analógico.


Imagem associada para resolução da questão

Assinale a opção que apresenta a equação implementada pelo filtro digital.


A

y[n] = 2 x[n] – x[n–1] – y[n].


B

y[n] = 2 x[n] – x[n–1] – y[n–1].


C

y[n] = 2 x[n–1] – x[n] – y[n–1].


D

y[n] = 2 x[n–1] – x[n] – y[n].


E

y[n] = 2 x[0] – x[1] – y[n].

O projeto de fontes de alimentação de corrente contínua pode ser dividido em etapas, tais como a retificação e a regulação. É comum inserir um estágio adicional de filtragem composto por um resistor e um capacitor, após o capacitor de filtragem original.


Tal inserção tem como objetivo principal


A

elevar o nível DC de saída.


B

ceifar a excursão negativa do sinal AC da entrada.


C

reduzir o ripple da tensão de saída.


D

diminuir a complexidade do sistema.


E

reduzir a dissipação energética na fonte de alimentação.

A atuação indevida de proteções elétricas e o mau funcionamento de equipamentos podem ser resultantes da presença de distorções harmônicas de tensão na instalação. Havendo a necessidade, o engenheiro deve encontrar soluções para reduzir o conteúdo harmônico da instalação. Os _________ são elementos constituídos basicamente por indutâncias, capacitâncias e resistências configurados e sintonizados para controlar harmônicos. Um filtro em derivação de sintonia única é um tipo de filtro conectado em derivação, com uma baixa impedância para uma determinada ordem harmônica, desviando as _________ harmônicas desta ordem do seu fluxo normal para o filtro. Os _________ são elementos baseados em eletrônica de potência. Estes podem controlar _________ e contribuir para melhorar outros aspectos de qualidade de energia elétrica.


Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.


A

filtros passivos – tensões – filtros ativos – uma única ordem harmônica


B

filtros passivos – correntes – filtros ativos – mais de uma ordem harmônica


C

filtros ativos – correntes – filtros passivos – mais de uma ordem harmônica


D

filtros ativos – tensões – filtros passivos – uma única ordem harmônica


E

reatores “choke” – tensões – transformadores zig-zag – uma única ordem harmônica
