Questões de Concurso sobre Filtros e fontes/geradores de sinais

O circuito abaixo mostra uma fonte de alimentação regulada muito utilizada em sistemas eletrônicos.

Fonte: Balbinot, Alexandre / Instrumentação e Fundamentos de Medidas Vol.1.

Assinale a alternativa correta com relação a esta fonte de alimentação.

A figura mostra um filtro ativo.

Os amplificadores operacionais comumente são utilizados como filtros ativos. A frequência de corte do filtro ilustrado é:

Considere o circuito da figura, alimentado por uma fonte alternada de 100 V, 60 Hz.

A forma de onda na carga é representada na figura:

Assinale a alternativa que expressa de forma correta a tensão média Vcc na carga. Resposta em volts.

Filtros que contêm somente resistores, indutores e capacitores são chamados de

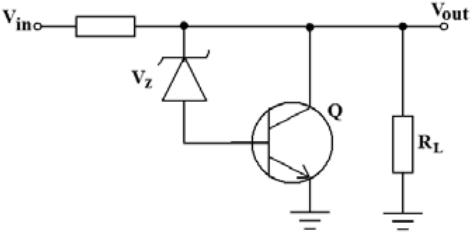

Para o regulador de tensão em paralelo a seguir, indique a alternativa com a relação correta.

Em qual velocidade um gerador síncrono de dois pólos e 50 Hz produz 50 Hz?

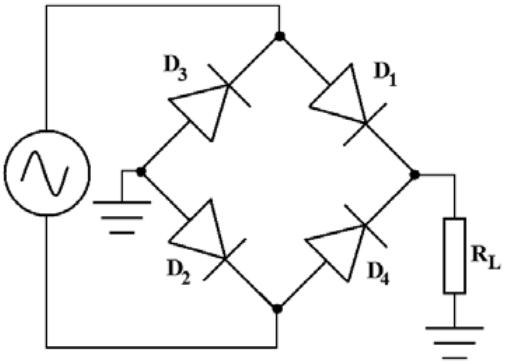

Considerando a figura abaixo, indique o que ocorre com o sinal na saída quando são retirados D₁ e D₂ do circuito.

A figura a seguir apresenta um oscilador com ponte de Wien sem estabilização de amplitude.

Os valores das capacitâncias C₁ e C₂ que fazem o sistema oscilar na frequência de 50 kHz são

Analise os Circuitos 1 e 2 a seguir, baseados em diodos, que possuem em sua entrada uma tensão senoidal de 60 Hz.

Comparando o Circuito 1 com o Circuito 2, é correto afirmar que o

Em circuitos ressonantes série ou paralelo, define-se o fator de qualidade da resposta em frequência como a razão entre a frequência ressonante e a sua largura de banda.

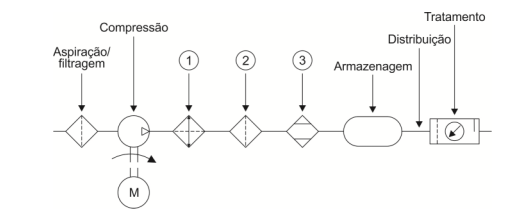

Analise a figura abaixo referente ao processo de geração e tratamento de ar comprimido.

Os itens 1, 2 e 3, da figura, correspondem, correta e respectivamente, às etapas de

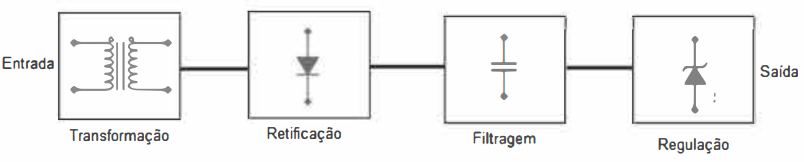

A figura representa um diagrama de blocos de uma fonte de alimentação básica.

Na etapa de filtragem do sinal, busca-se aproximar ainda mais o sinal para uma tensão contínua e constante através da utilização de um capacitar em paralelo com a saída do circuito retificador.

Ao projetar uma fonte com entrada 50V/60 Hz cujas características desejadas são valor médio filtrado 12 V, ripple máximo de 0,5 V para alimentar uma carga que tem resistência equivalente de 1 kΩ, sendo utilizado um retificador de onda completa, o capacitar utilizado tem capacitância igual a:

Considere a figura a seguir, que ilustra um filtro passivo de primeira ordem composto por elementos ideais.

-

-

Qual o tipo do filtro e a sua respectiva frequência de corte representados?

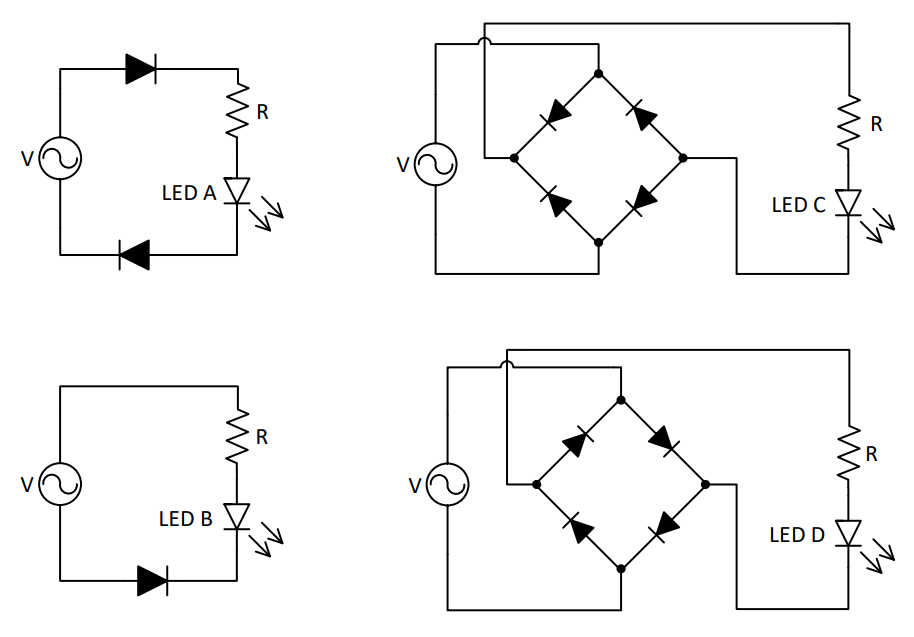

Nos circuitos abaixo, os diodos são ideais, as fontes de tensão são senoidais com 1 Hz e os resistores R são dimensionados para que, quando houver corrente no circuito, os respectivos leds acendam.

A esse respeito, assinale a afirmativa correta.

Acima da frequência de corte, o filtro em tela possui uma atenuação de 20 dB por década.

“Circuito constituído de um diodo, um resistor e um capacitor que desloca uma forma de onda para um nível CC diferente, sem alterar a aparência do sinal aplicado”. Essa descrição refere-se a qual circuito?

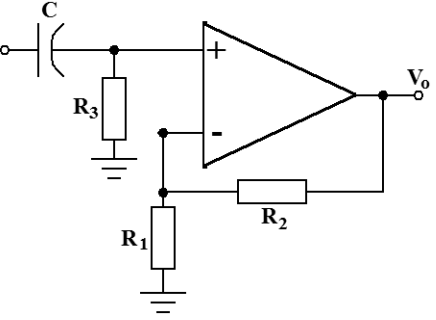

O circuito abaixo é um filtro ativo _______. Indique a alternativa que preenche a lacuna corretamente.

O circuito esquematizado na figura abaixo opera como um filtro tipo:

A análise do amplificador de estado-sólido retroalimentado ilustrado na figura abaixo, já com o equivalente da fonte de sinais, procede identificando suas redes de amostragem, de mistura e de realimentação.

A rede de alimentação é formada pelo(s) componente(s):

Considere um retificador de onda completa. A frequência do sinal de saída, comparando-se com o sinal de entrada, é:
