Analise os filtros representados pelas suas funções de pulso retangular I e II, mostradas na figura abaixo.

Imagem associada para resolução da questão

Considerando a frequência de amostragem igual a 1, os filtros podem ser classificados quanto à sua resposta em frequência como:


A

I - passa-baixas e II - passa-faixa.


B

I - passa-altas e II - passa-baixas.


C

I - passa-altas e II - passa-faixa.


D

I - passa-baixas e II - passa-altas.

Observe o circuito abaixo.

Imagem associada para resolução da questão

Para uma tensão de pico do sinal senoidal VAC maior que 0,7 + Va, é correto afirmar que o circuito a diodo mostrado na figura acima' pode ser empregado como um circuito:


A

ceifador negativo polarizado.


B

retificador onda completa.


C

grampeador positivo.


D

grampeador negativo.


E

ceifador positivo polarizado.

Considere as afirmações abaixo em relação aos tipos de filtros.


I - Filtros passivos são compostos por resistores, capacitores e indutores, apresentando ganho em toda faixa de frequências.

II - Filtros ativos podem apresentar ganho em diferentes faixas de frequência e usam amplificadores operacionais, resistores, capacitores e, eventualmente, indutores.

III- Filtros passa-baixa permitem a passagem de sinais de baixa frequência. Os sinais acima da frequência de corte serão tanto mais atenuados quanto for a ordem do filtro.


Quais estão corretas?


A

Apenas I.


B

Apenas III.


C

Apenas I e II.


D

Apenas II e III.


E

I, II e III.

Assinale a alternativa correta em relação à topologia de regulador de tensão CC série.


A

O regulador-série apresenta como vantagens a simplicidade, o baixo custo e o baixo ruído gerado. Por outro lado, é pouco eficiente, pois dissipa energia na forma de efeito Joule, devido à queda de tensão no transistor de passagem.


B

Em comparação com o regulador-série, o regulador paralelo é mais adequado para regulação de cargas elevadas.


C

O transistor de passagem empregado nos reguladores-série opera na região não linear, ou seja, como chave controlada.


D

O emprego de realimentação no regulador-série elimina o problema da dissipação excessiva no transistor de passagem.


E

Os reguladores-série são pouco empregados atualmente, devido às dificuldades de integração e à elevada dissipação.

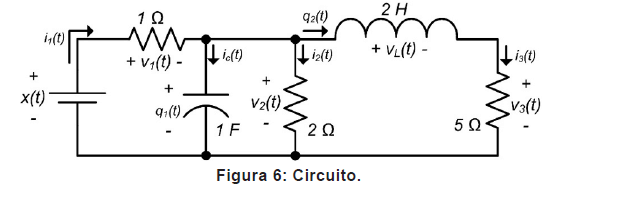

Assinale a alternativa que apresenta as equações de estado que representam o circuito da Figura 6, considerando as variáveis de estado como sendo a tensão q1(t) (sobre o capacitor) e a corrente q2(t) (que circula pelo indutor).

Imagem associada para resolução da questão


A
Imagem associada para resolução da questão

B
Imagem associada para resolução da questão

C
Imagem associada para resolução da questão

D
Imagem associada para resolução da questão

E
Imagem associada para resolução da questão

Considere o seguinte circuito composto de um capacitor e um resistor.

Imagem associada para resolução da questão

O circuito é um filtro


A

passa baixas com frequência de corte de 2000 rad/s


B

passa faixa com frequência central de 1000 rad/s.


C

passa altas com frequência de corte de 500 rad/s.


D

passa baixas com frequência de corte de 800 rad/s.


E

passa altas com frequência de corte de 80 rad/s.

A respeito das técnicas de projeto para filtros de resposta infinita (IIR), consideram-se as seguintes afirmações:


I. Filtros de Butterworth são monotônicos na faixa de passagem e na de supressão.

II. Filtros de Chebyshev podem ser monotônicos na faixa de passagem e equiripple na faixa de supressão.

III. Para uma mesma frequência de passagem e uma mesma ordem do filtro, as bandas de transição dos filtros de Butterworth (BBw), de Chebychev Tipo I (BChI) e Elíptico(BEli) obedecem à relação: BBw > BChI > BEli.


Estão corretas as afirmativas


A

I e II, apenas.


B

I e III, apenas.


C

II e III, apenas.


D

I, II e III.

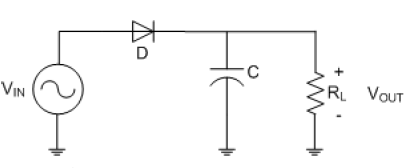

Considere o circuito apresentado na figura abaixo. Dado o formato de onda na entrada VIN, assinale a alternativa que mostra o formato de onda na saída VOUT da carga RL. Considere que a constante de tempo do circuito, envolvendo a carga, é muito maior do que o período da onda do oscilador.


Imagem associada para resolução da questão


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

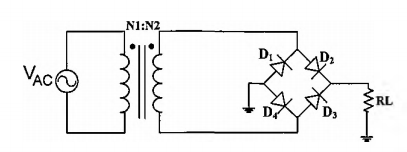

Observe o circuito abaixo.


Imagem associada para resolução da questão

O circuito apresentado na figura acima é alimentado por uma fonte senoidal. Sendo assim, a tensão gerada na carga RL é um sinal


A

triangular de meia onda.


B

retificado de meio onda.


C

puramente DC.


D

retificado de onda completa.


E

senoidal.

Sobre circuitos de fontes CC, assinale a alternativa correta.


A

A fonte de alimentação linear é dotada de transformador, estágio retificador, filtro com capacitor e pode admitir estágio de regulação de tensão.


B

As fontes de alimentação chaveadas não emitem ruído, pois operam em frequência de comutação de até 10 Hz.


C

As fontes de alimentação CC lineares não podem ser reguladas, pois o termo linearidade se refere à operação em malha aberta e, portanto, sem a capacidade de regulação.


D

O estágio de filtro de uma fonte de alimentação linear não permite o uso de capacitores eletrolíticos, pois sua polaridade não se aplica a sinais pulsantes com efeito ripple.


E

As fontes chaveadas CC possuem transformador de entrada para rebaixar a tensão antes de realizar a retificação da tensão da rede, isolando, assim, a rede da carga.

Filtros digitais permitem selecionar componentes em frequência de um determinado sinal discreto. Analise as afirmações a seguir:


I. Filtros IIR sempre são estáveis.

II. Filtros IIR sempre apresentam realimentação.

III. Filtros FIR podem possuir polos fora da origem.


Estão INCORRETAS as afirmativas


A

I e II, apenas.


B

I e III, apenas.


C

II e III, apenas.


D

I, II e III.

Um filtro elétrico é uma estrutura capaz de atenuar ou rejeitar certa faixa de frequência de um sinal, permite a passagem das demais frequências, e tem, entre outras, inúmeras aplicações na engenharia elétrica, eletrônica e de telecomunicações. Sobre esses filtros assinale a alternativa INCORRETA.


A

Os filtros passivos têm sua aplicação recomendada para frequências abaixo de 1 MHz, apresentam um ganho de potência e são fáceis de sintonizar.


B

Os filtros passivos são constituídos por resistências, capacitores e indutores.


C

Os filtros ativos são constituídos por resistências, capacitores e amplificadores operacionais.


D

Os filtros passivos não apresentam ganho de potência. Já, os filtros ativos não necessitam de indutores e são fáceis de sintonizar.

Uma fonte equilibrada de 60 Hz em estrela alimenta uma carga equilibrada em estrela cuja resistência é 2 Ω e a indutância é 0,011 H. A tensão de linha da fonte é 220 V e resistência dos condutores é 1 Ω. A opção que mais se aproxima do módulo das correntes de linha é:


A

19,5 A


B

20,1 A


C

24,8 A


D

31,3 A

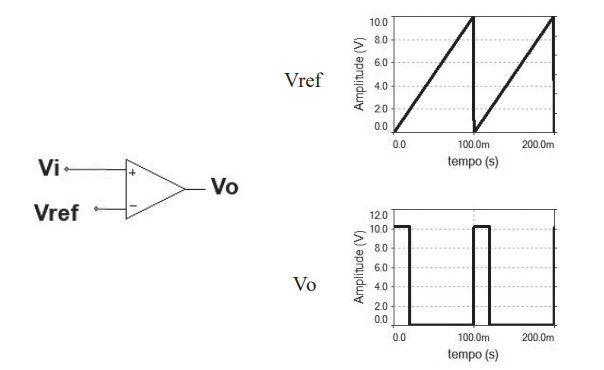

Considerando o circuito gerador de sinal PWM a seguir, determine o valor médio da tensão de saída e os tempos ton (saída máxima) e toff (saída mínima) para um sinal de entrada de 2 V.


Imagem associada para resolução da questão



A

Vomed = 2 V; ton = 20 ms; toff = 80 ms


B

Vomed = 8 V; ton = 80 ms; toff = 20 ms


C

Vomed = 5 V; ton = 50 ms; toff = 50 ms


D

Vomed = 2 V; ton = 80 ms; toff = 20 ms


E

Vomed = 8 V; ton = 20 ms; toff = 80 ms

Um indutor é posicionado em série com a entrada de um amplificador, com impedância de entrada de 50 , com o objetivo de bloquear um ruído de 200 MHz. Marque a alternativa CORRETA com relação ao valor de reatância indutiva que reduzirá o ruído descrito em 40 dB.


A

7500


B

450


C

4500


D

750


E

45

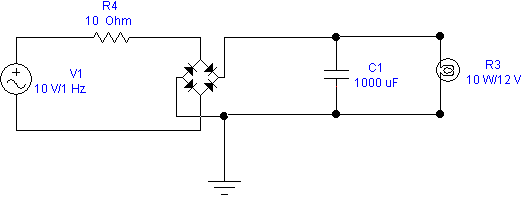

Sobre o circuito a seguir, é CORRETO afirmar que:

Imagem associada para resolução da questão


A

A lâmpada cintila com uma frequência superior a 1Hz.


B

A lâmpada não acende, pois a corrente é muito baixa.


C

A lâmpada não cintila devido ao valor alto do capacitor.


D

A lâmpada pisca uma vez, e depois não pisca mais, pois o capacitor já estará carregado.


E

A lâmpada se danifica, pois o resistor de 1O Ohms não é suficiente para protegê-la.

O sinal de tensão v(t) = 12cos(20πt)cos(200πt) é amostrado a uma taxa de 250 amostras por segundo. Um filtro ideal para recuperar v(t) a partir de sua versão amostrada é


A

um filtro passa-baixa com frequência de corte maior que 110 Hz e menor que 140 Hz.


B

um filtro passa-faixa com frequência de passagem entre 110 Hz e 140 Hz.


C

um filtro passa-faixa com frequência de passagem entre 90 Hz e 160 Hz.


D

um filtro passa-baixa com frequência de corte maior que 90 Hz e menor que 160 Hz.
